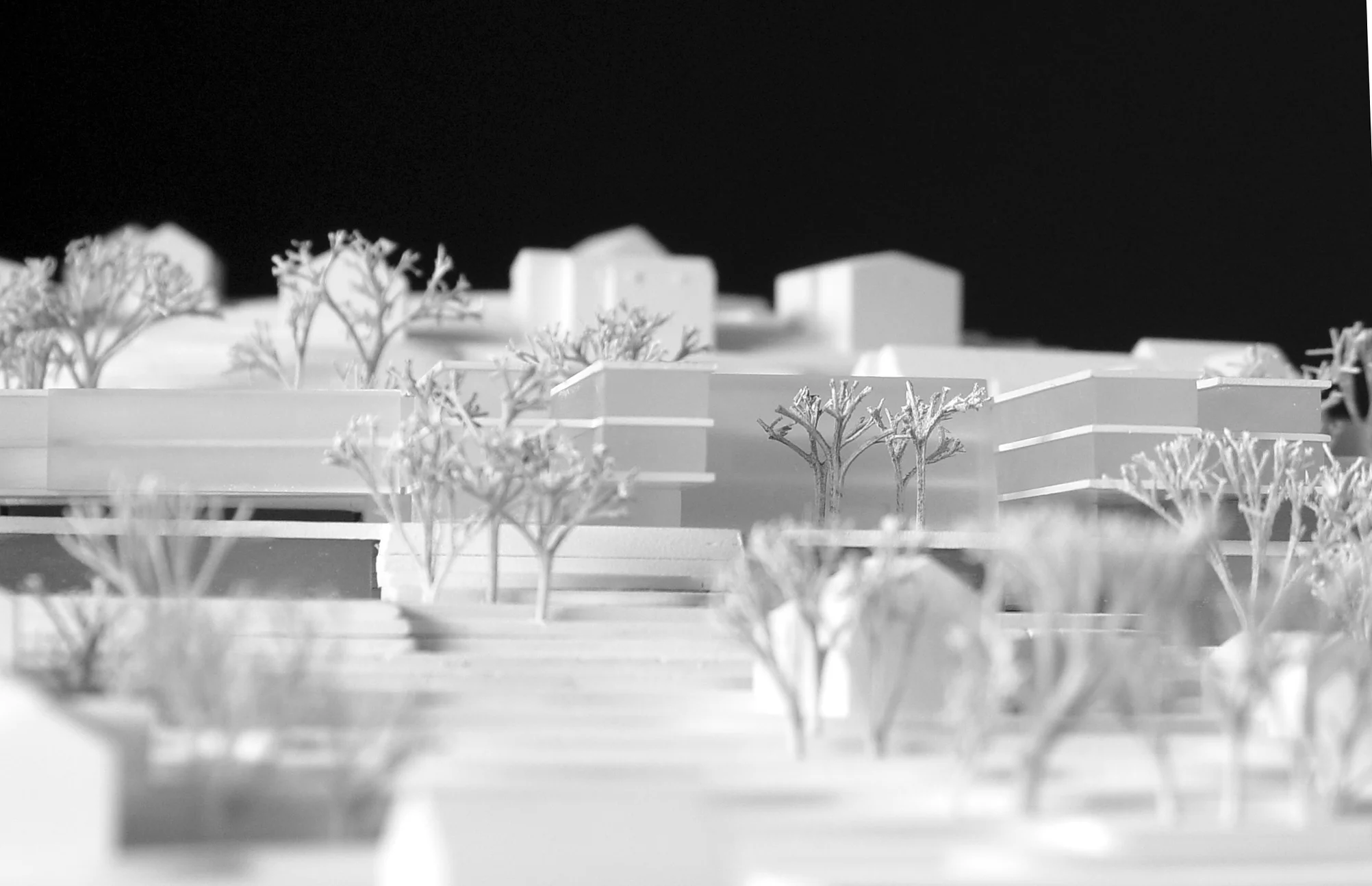

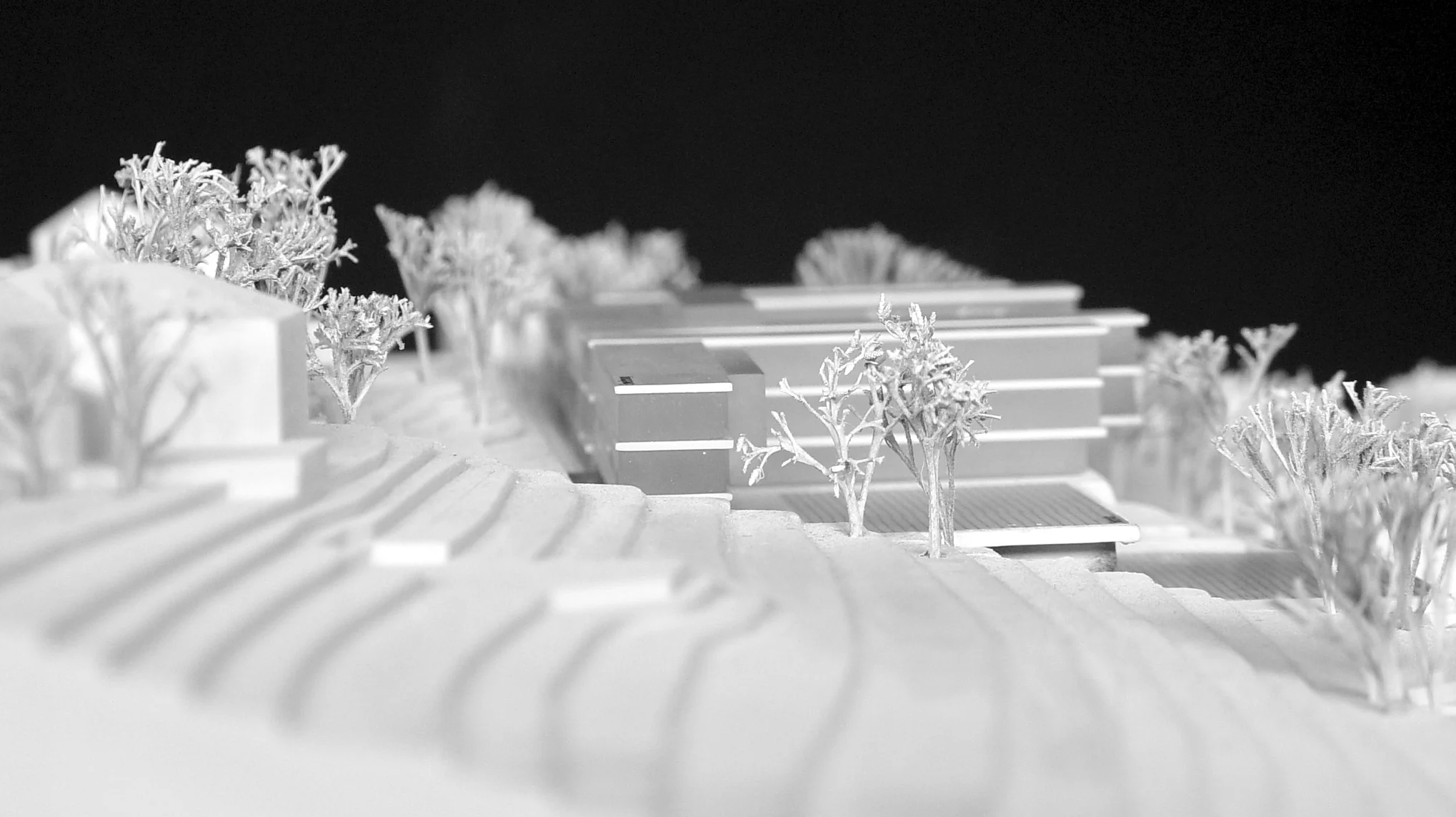

Hotelerweiterung Kloster Eberbach

Die Stiftung „ Kloster Eberbach“ verfügt innerhalb der mächtigen Umfassungsmauer des Klosterareals über ein denkmalgeschütztes, langgestrecktes, mittelalterliches Wirtschaftsgebäude. Dieses wurde mit viel Detailliebe und unter Wahrung denkmalpflegerischer Aspekte zum Hotel mit 22 Zimmern um- und ausgebaut. Der im EG feinfühlig restaurierte Saal bildet das Herzstück und wird derzeit für Gastronomie und festliche Veranstaltungen genutzt. Hier soll auf dem direkt angrenzenden Grundstück und unterhalb der im Norden verlaufenden Kloster-Festungsmauer, der Platz für die Hotelerweiterung geschaffen werden.

Der langgestreckte dreigeschossige neue Baukörper schließt unmittelbar an den Bestand an und führt dessen Achse weiter. Auf diese Weise gliedert sich der Neubau optimal in die bestehende Struktur der Klosteranlage ein. Der Neubau ist von der bestehenden Klostermauer abgerückt und bildet eine Freifläche entlang der Mauer aus. Auf diese Weise wird ein uneingeschränkter Blick aus nördlicher Richtung auf die Klosteranlage gewährleistet. Die neuentstandene Freifläche liegt auf einer Plateauebene, deren Höhenniveau so ausgebildet ist, dass die innere Klostermauer als Brüstung dient. Von dieser Terrasse mit den schattenspendenden Bäumen, können die Gäste allabendlich den Blick über die gesamte Klosteranlage genießen. Eine Inszenierung die diesem Platz mit seinen Qualitäten jetzt insgesamt innerhalb der Klosterareals eine besondere Bedeutung zu kommt.

Vom südlichen Toreingang kommend liegt eine schmale, sich ausweitende mit raumgreifendem Baumbestand gegliederte Platzfläche. Diese signalisiert den Vorplatz für die Haupterschließung, welche in der Schnittstelle zwischen Alt- und Neubau situiert ist. An dieser Nahtstelle entwickelt sich der Haupteingang, ein leichter, zweigeschossiger transparenter Baukörper, der in seiner Höhenentwicklung die Traufen des Bestandsgebäudes aufnimmt. Hier werden die Gäste in einem galerieartigen Foyer begrüßt und empfangen. Alt und Neubau sind jetzt über die Zwischenebenen niveaugleich verbunden, sodass die Gäste alle Bereiche barrierefrei erreichen können. Leicht erhöht auf dem neuen „Plateau“ liegt der 3-geschossige lichtdurchflutete Neubau, der die äußeren Bedingungen, die steil ansteigende bewaldete westliche Kulisse, im Osten die in einer Senke liegende mittelalterliche Klosteranlage, bildhaft und konzeptionell mit einbindet. In seiner Höhenentwicklung und Proportion, hinter der begrenzenden Stützmauer, fügt sich dieser in seiner äußeren Gestalt in die gebaute Klosterlandschaft wie selbstverständlich als ein weiteres neues Bauwerk harmonisch ein.

Aus diesem Entwurfsansatz ist auch das Programm organisiert. Im Erdgeschoss befindet sich das neue Restaurant mit der vorliegenden traumhaften Terrasse. Im rückwärtigen Teil liegt die Küche mit den notwendigen Nebenräumen. Auf der Westseite entlang der bewaldeten Kulisse sind die Tagungsräume angeordnet und im Anschluss der großzügige Wellnessbereich. In den beiden Obergeschossen sind paritätisch die Hotelzimmer platziert. Erschlossen werden diese Zonen über eine offene, mehrgeschossige Glasfuge mit begrünten Galerien und einmaligen Blickbeziehungen zum Klosterareal und der umliegenden Landschaft , in dem die offenen Treppenanlagen sinnbildlich wie mehrgeschossige Plastiken eingestellt sind. Mit diesem Konzept werden im Altbau 21 „neu sanierte“, im Neubauteil 61 Zimmereinheiten realisiert.

Die Be- und Entsorgung der neuen Hotelanlage erfolgt über das nordwestliche Tor, hier ist ein Anlieferungshof mit den dazugehörigen NBR-Einrichtungen geplant. Der bergseitige Gang und die alte Stützmauer, werden gleichermaßen über den Neubauteil hinaus verlängert, sodass die Neben- und Technikräume im UG natürlich belichtet und ohne Hindernisse zugänglich sind. Die gewünschten zusätzlichen 22 Stellplätze

Darmstadt 2020/2021


Bauherr: privat


Leistungen: Entwurf, AFU-Werk-/ Detailplanungen & Bauüberwachung

Augenscheinlich eine alltägliche einfache Bauaufgabe:

Bei diesem Gebäude aus den 50er Jahren war es unsere Aufgabe für die Südseite ein Sanierungskonzept zu entwickeln – eine besondere Herausforderung lag in den sehr beengten Platzverhältnissen, die die eine durchdachte Baustellen-Logistik zur Beschickung dieser Baustelle notwendig machte.

Die derzeitige Nutzung: im Erdgeschoss Geschäftsräume, im 1. OG Büros, 2-4. OG und DG Wohnungen.
Baukonstruktion: auskragende Balkonanlagen mit einfachen Konstruktionen, bei denen auf bauphysikalische Belange zur Bauzeit Anfang der 50er Jahre kaum Rücksicht genommen wurde. Die konstruktiven Befunde der Balkone als auch der Geländer waren in einem nicht mehr zu verantwortendem Zustand, in dem diese die kommenden Jahre nicht überlebt hätten.

Die entscheidende Frage war, ob die Balkonanlagen komplett abzuschneiden und die neuen Balkonanlagen in einer vorgestellten Stahlkonstruktion aufgeständert davor zu setzen seien. Aufgrund der sehr beengten Platzverhältnisse haben wir diesen Gedanken nicht weiterverfolgt.

Vielmehr wurden die Balkone nach komplettem Rückbau und Freilegung der schadhaften Bewehrungen, vor Ort betontechnologisch maßgenau saniert. Ein technischer Aufwand, der sich nach dem fertigen Ergebnis mehr als gelohnt hat -, eine über die Geschosse entwickelte Fassaden-, Geländer- und Brüstungskonstruktion mit weitauskragenden Glasdächern ergab eine technisch und optisch anspruchsvolle neuen Fassade. Hier wurde die Ertüchtigung der alten Flachdächer mit einbezogen. Im Zuge der Sanierungsmaßnahmen wurden auch alle Plattenbeläge, Fenster und Türen erneuert und energetisch aufgerüstet; Schlusspunkt der Sanierungsmaßnahme war der neue Wandanstrich.

Darmstadt 2020

Bauherr: privat

Leistungen: Entwurfsstudie, AFU-Werk-/ Detailplanungen

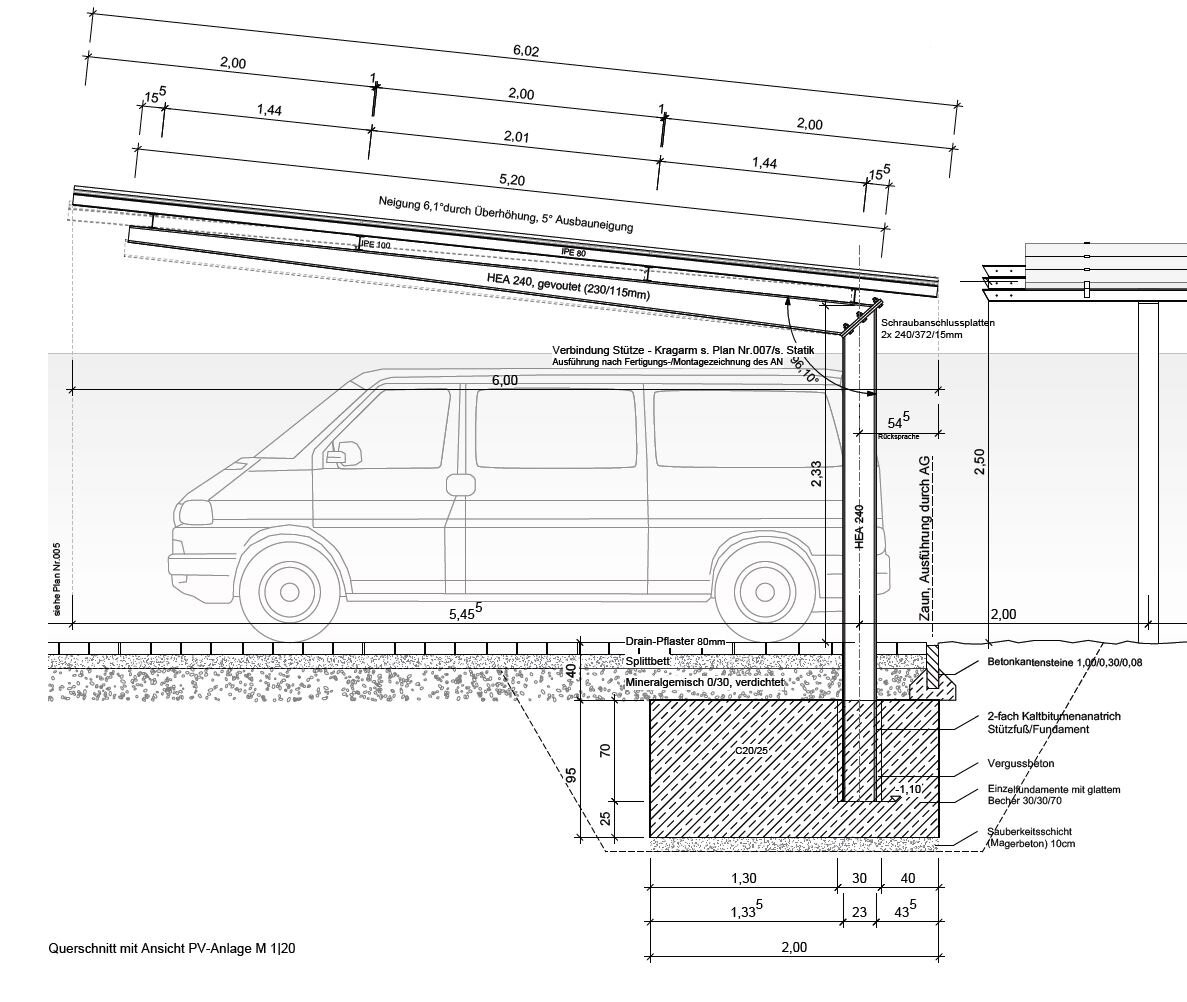

Der Wunsch unserer Auftraggeber war es, einen Carport auf Ihrem Grundstück zu platzieren, welcher neben seiner schützenden Funktion auch eine Energiegewinnung durch Photovoltaik ermöglicht.

Aufgrund der örtlichen Gegebenheiten wurde ein System aus Carport und separater Photovoltaikanlage entwickelt, welches einen optimalen Ertrag an Solarenergie gewährleistet, um Elektrofahrzeuge nachhaltig zu laden und vor der Witterung zu schützen.

Als Ergebnis unterschiedlicher Studien entstanden minimalistische Konstruktionen aus feuerverzinktem Stahl mit Dacheindekungen aus Glas und Photovoltaikmodulen.

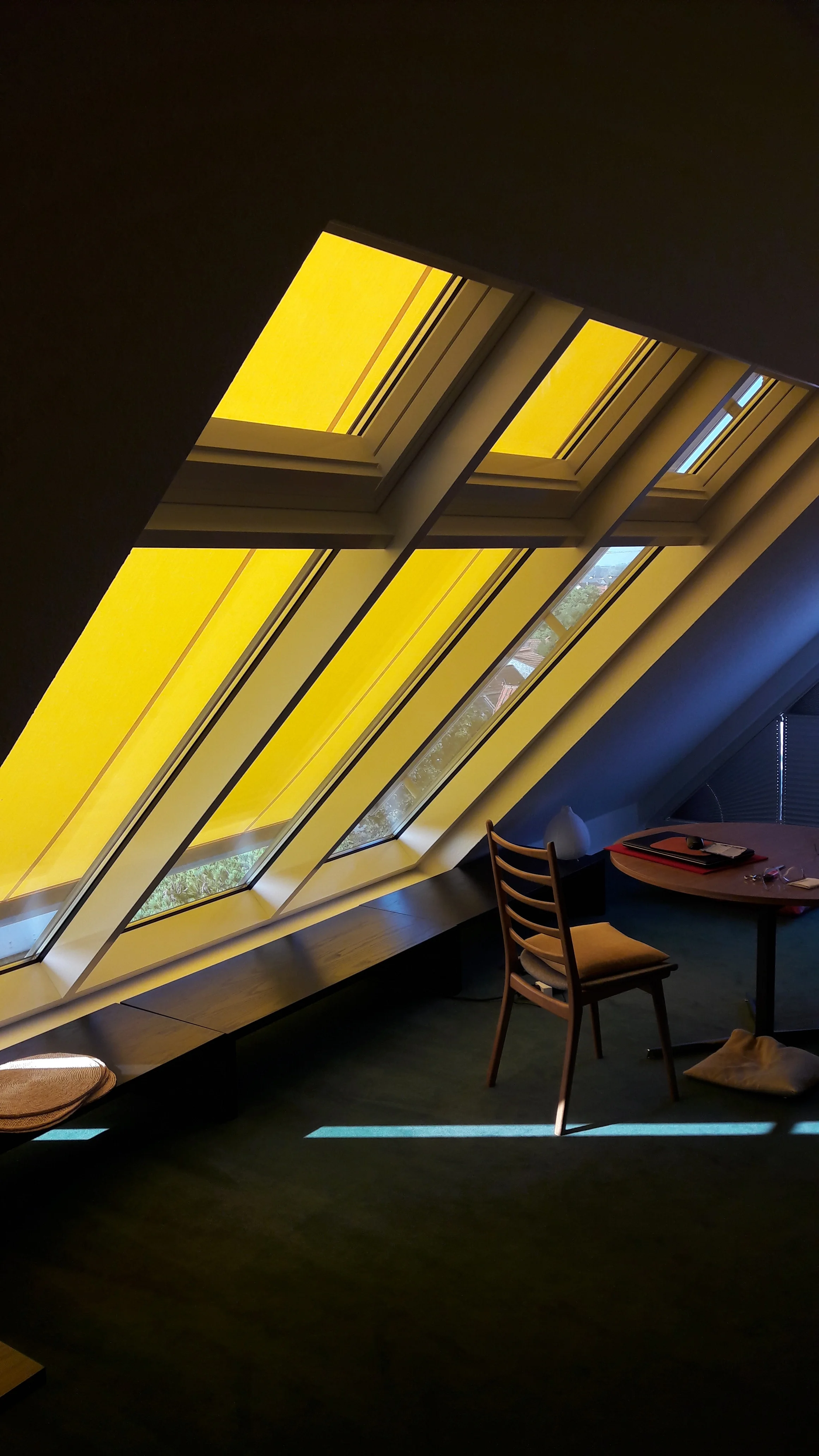

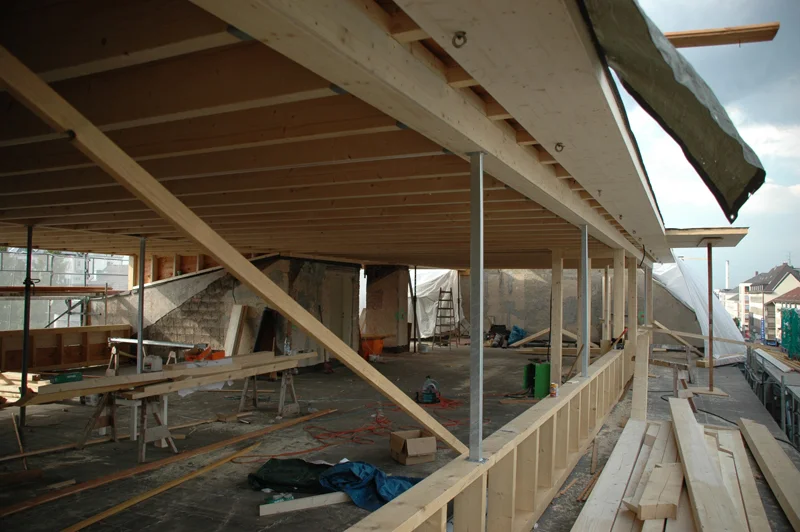

Umbau Galeriegeschoss - Atelierfenster

Darmstadt 2019

Bauherr: privat

LPH: Bestandsaufnahmen, AFU-Werk-/ Detailplanungen mit dem Fachplaner, Ausführung bis hin zur Übergabe

Eine scheinbar einfache Bauaufgabe…

Der Wunsch unserer Auftraggeberin war es, in luftiger Höhe, eine großflächige Atelier-/Dachflächenverglasung mit Lüftungsflügeln und Sonnenschutz, nachträglich in ihr Galeriegeschoss und die bestehenden Konstruktionen einzubauen.

Der einmalige, ungetrübte Ausblick über die Bergstraßenhänge, vom Melibokus bis hin zur Wachenburg nach Weinheim, standen bei diesem Projekt klar im Fokus.

Ergebnis ist das Galeriegeschoss, mit grandiosem Ausblick und höchster Aufenthaltsqualität.

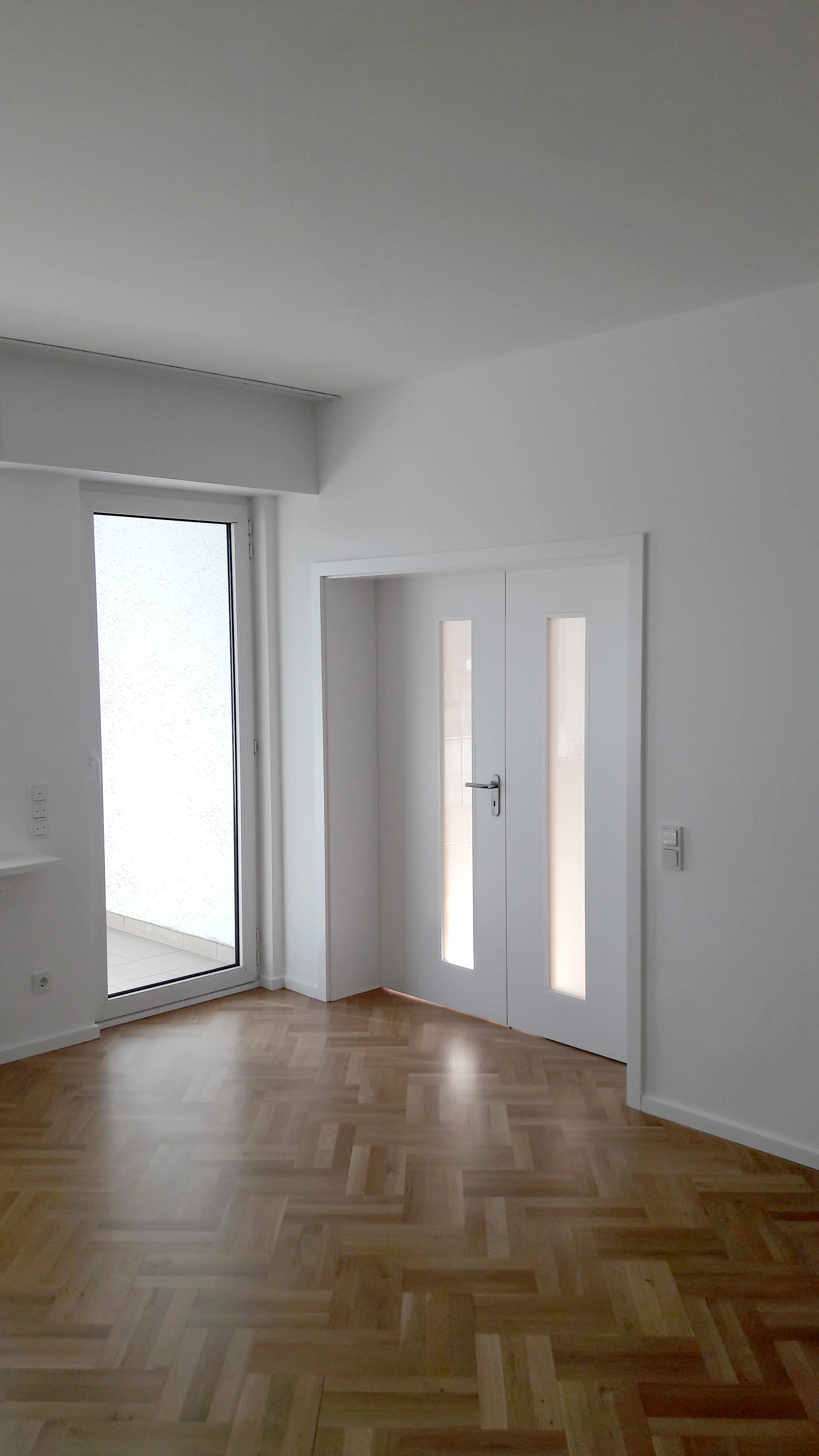

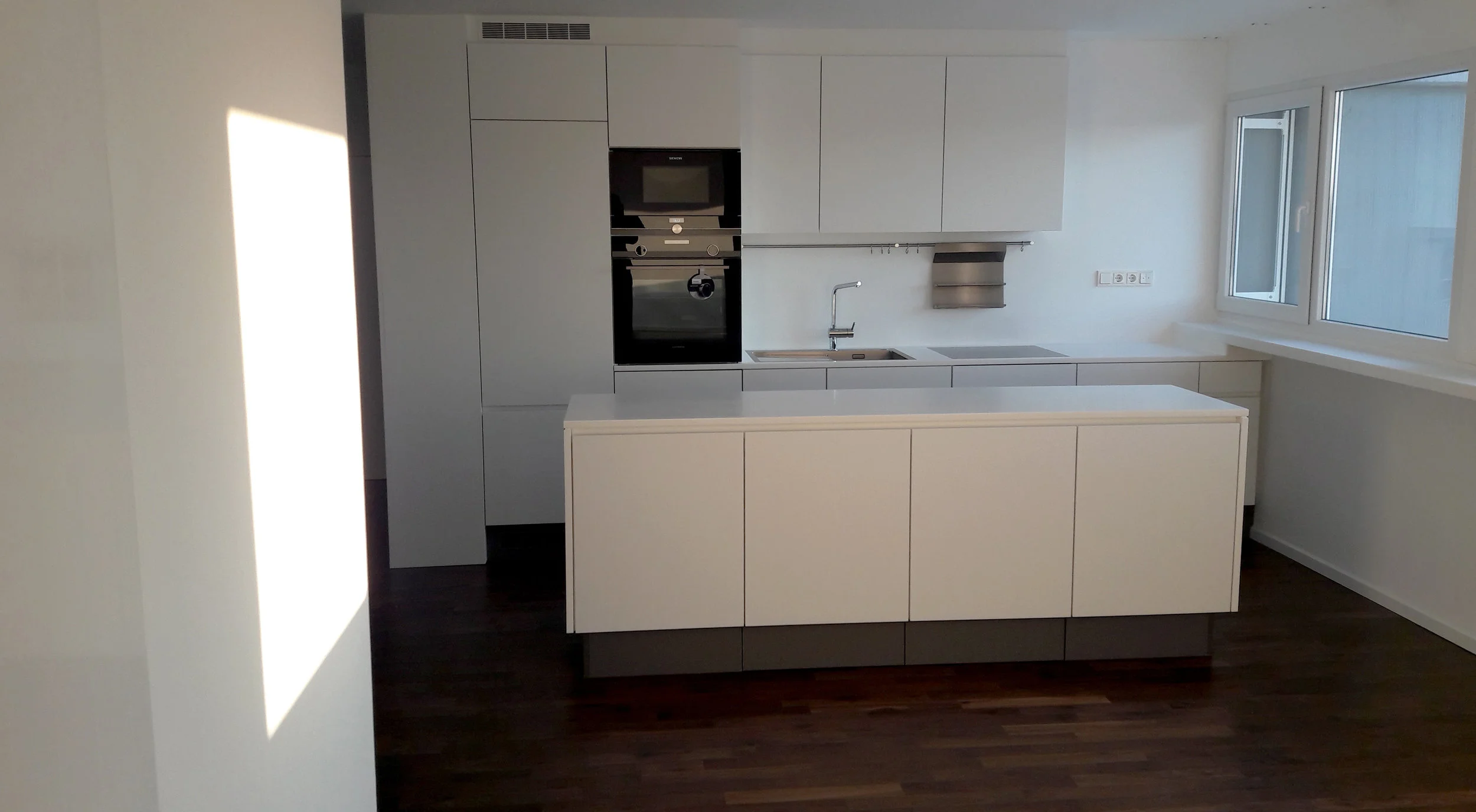

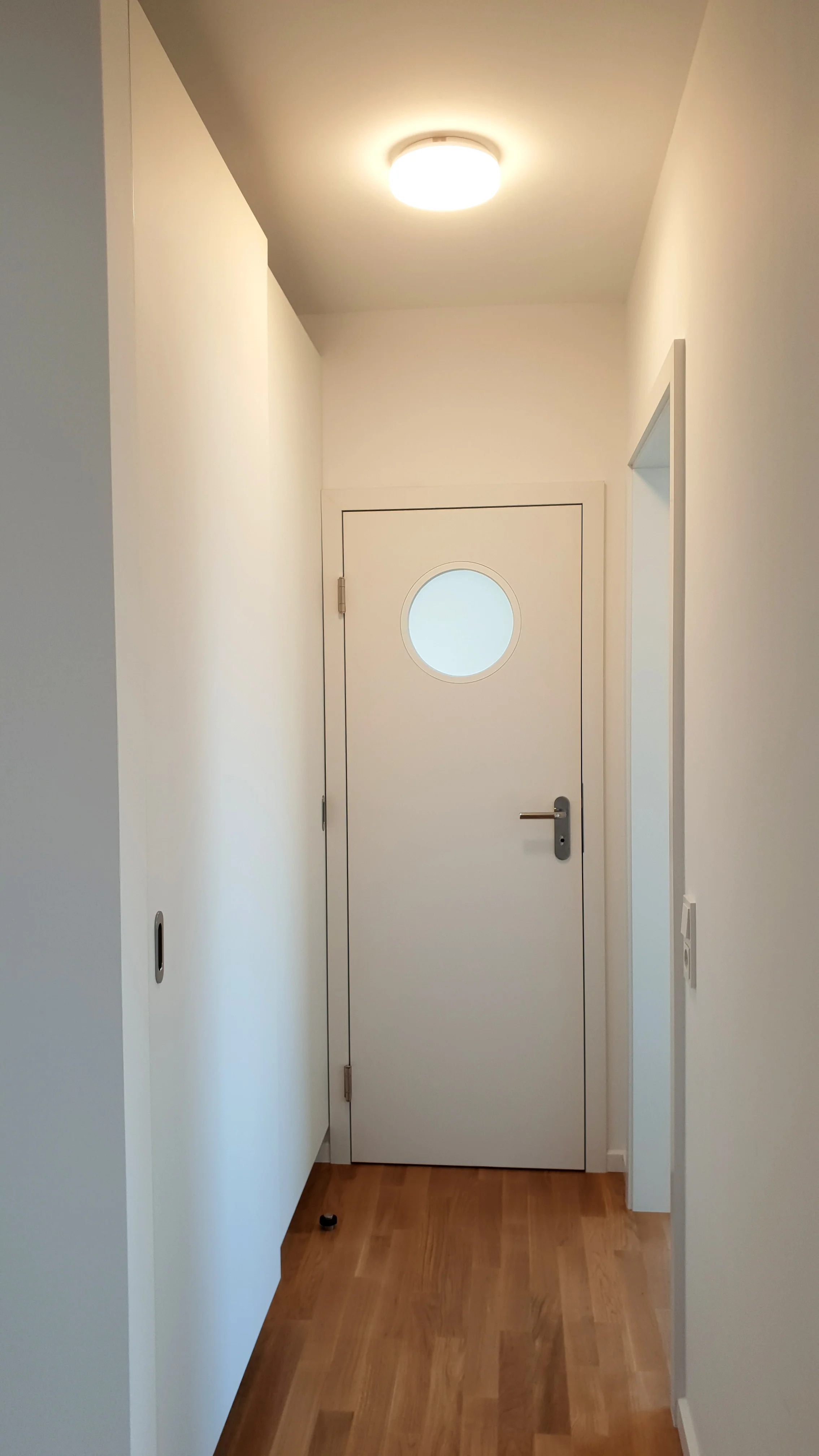

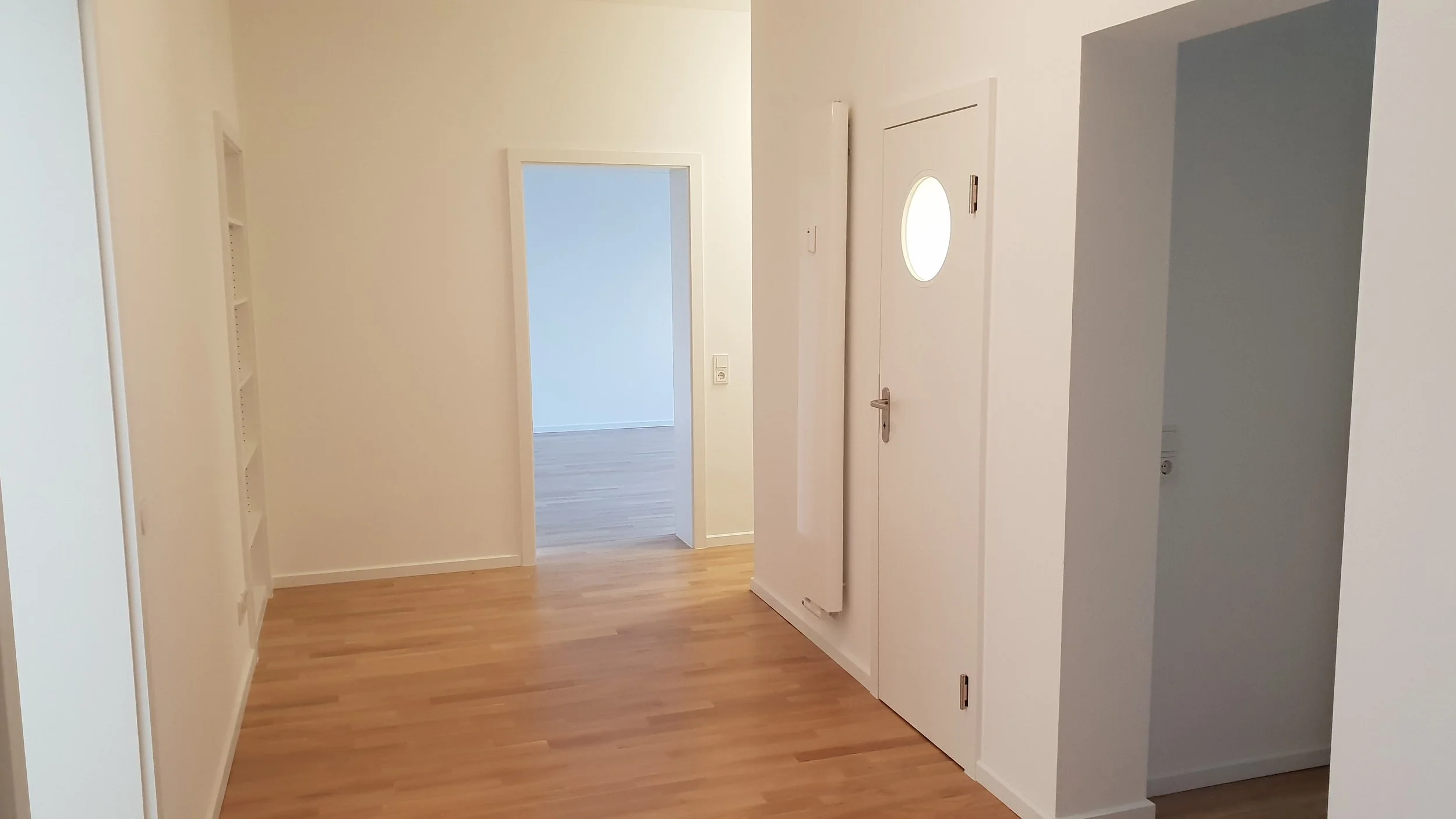

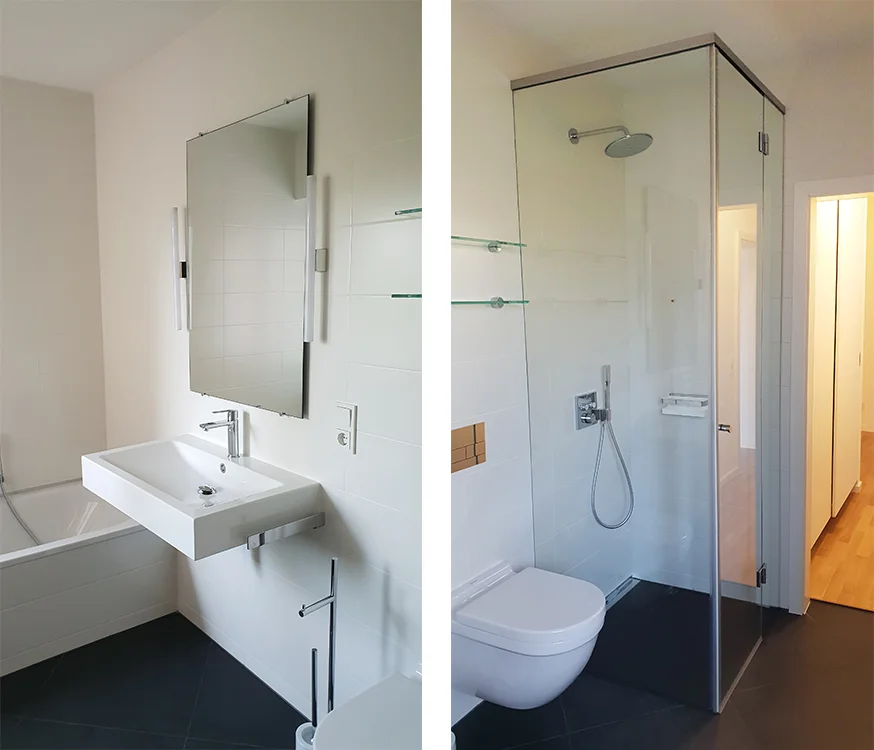

Sanierung und Modernisierung von vier Wohnungen

Darmstadt 2017 - 2018

Standort: Darmstadt

Bauherrschafft: privat

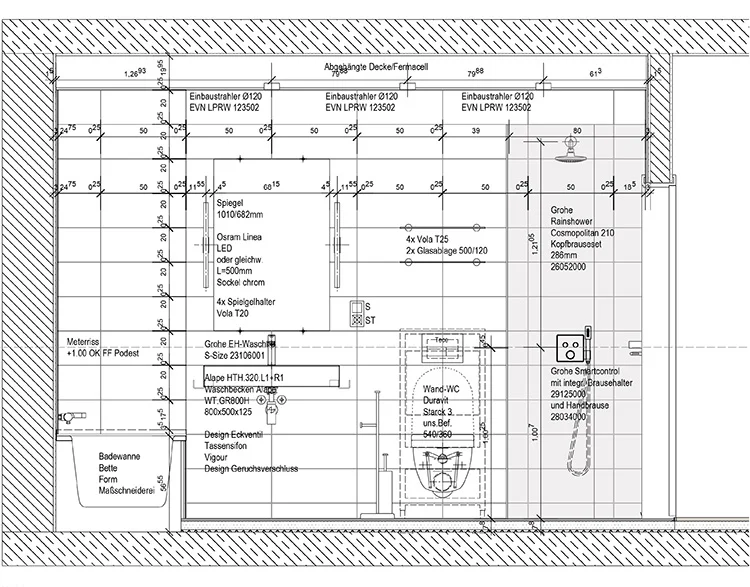

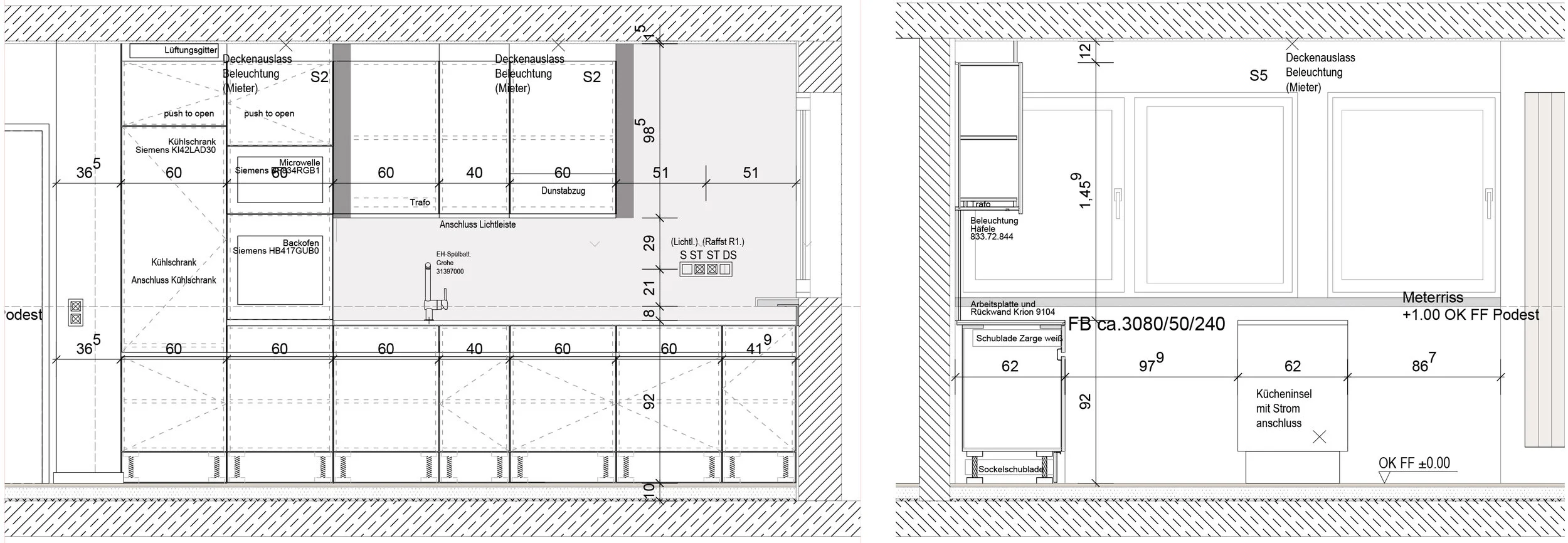

LPH: Bestandsaufnahmen, Werk-/ Detailplanungen einschl. Küchen-, Bad - sowie der notwendigen HLSE-Planungen, Ausführung bis hin zur schlüsselfertigen Übergabe

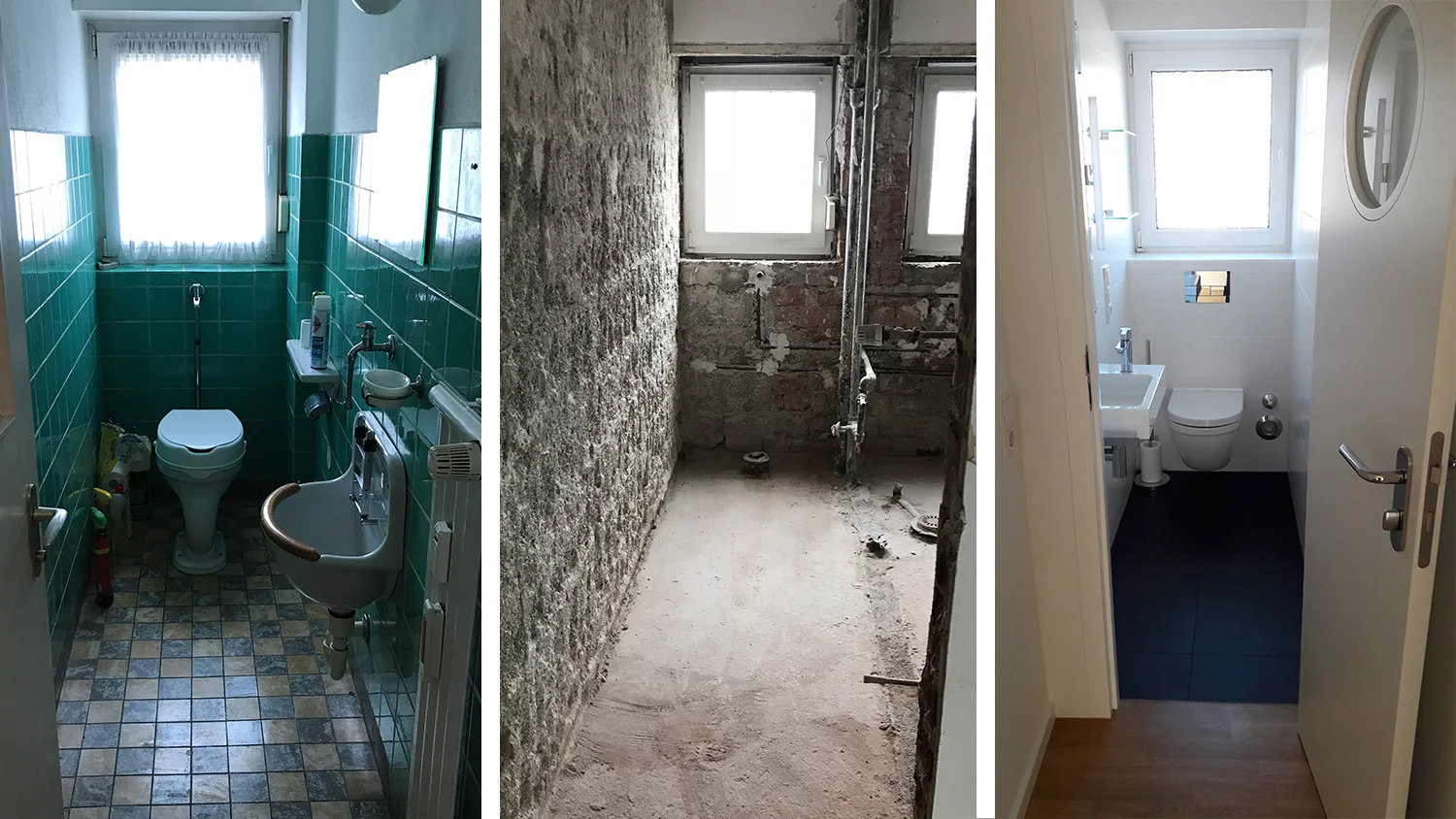

Unsere Leistungen waren, neben den notwendigen Bauleitungs- und Steuerungsaufgaben, die vollständigen Projektabwicklungen von den Bestands-/Bauaufnahmen bis hin zu den detaillierten Ausbauplanungen in den notwendigen Maßstäben.

Das Ziel dabei, die nicht mehr vermietbaren Wohneinheiten, durch gezielte Auswahl von Firmen, sowie Produkten und Materialien, in einen hochwertigen Wohnstandard im Herzen der Stadt Darmstadt zu versetzen.

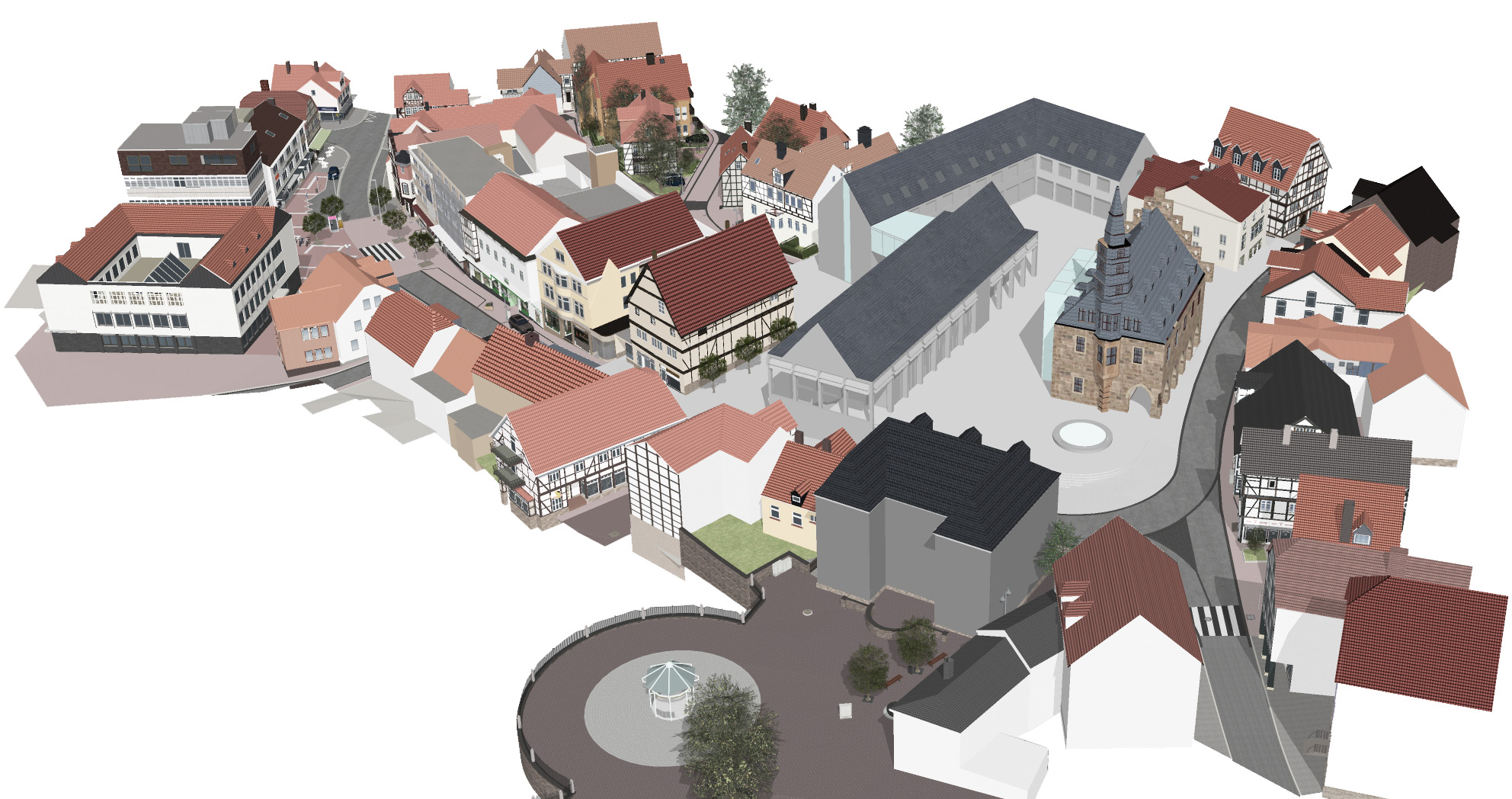

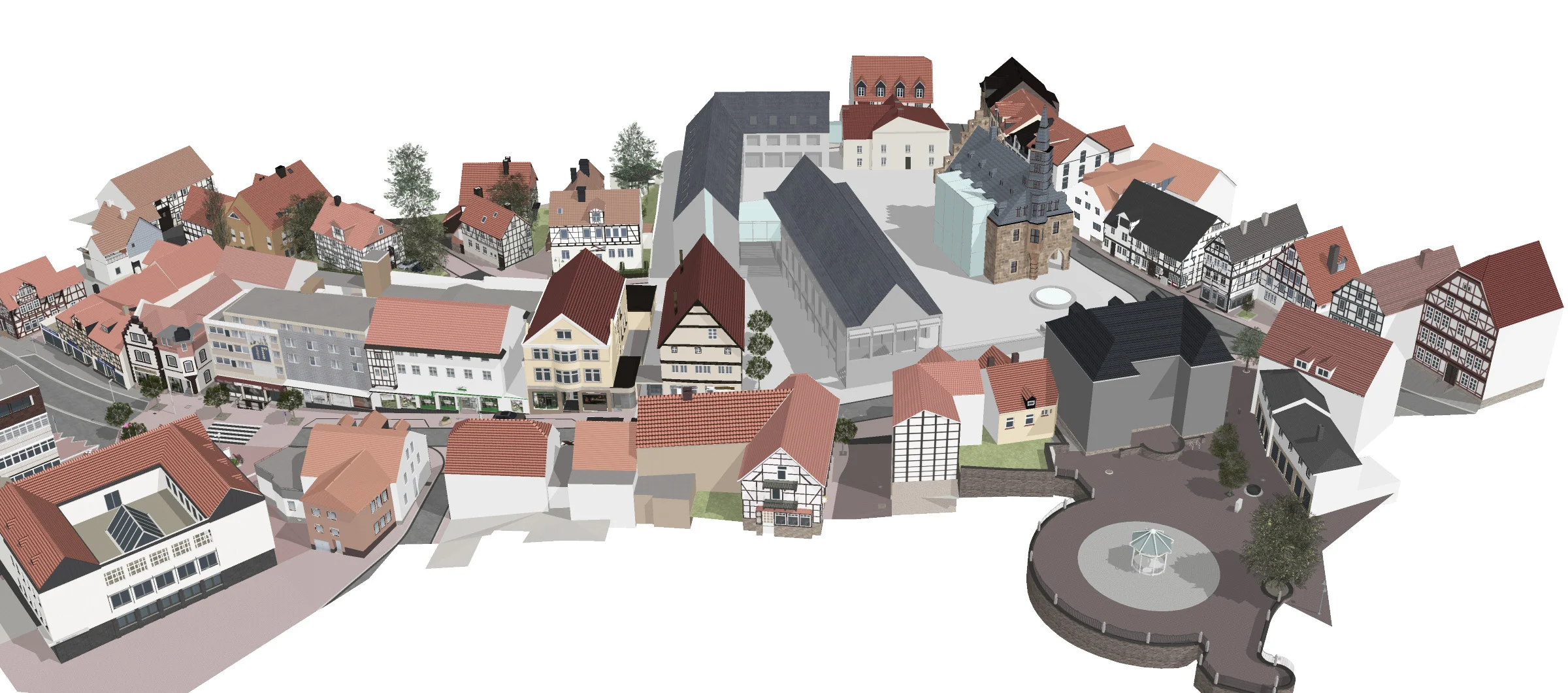

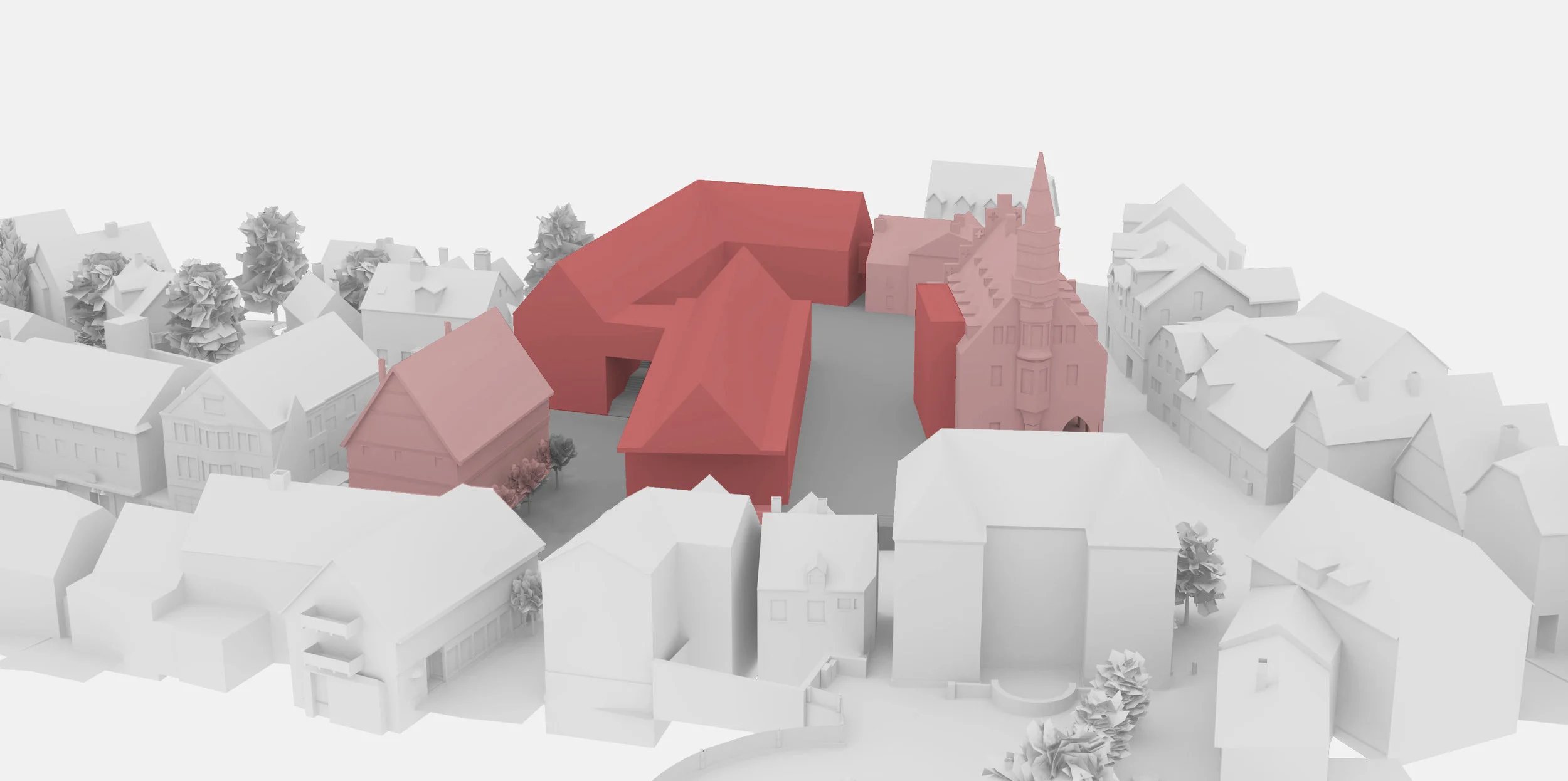

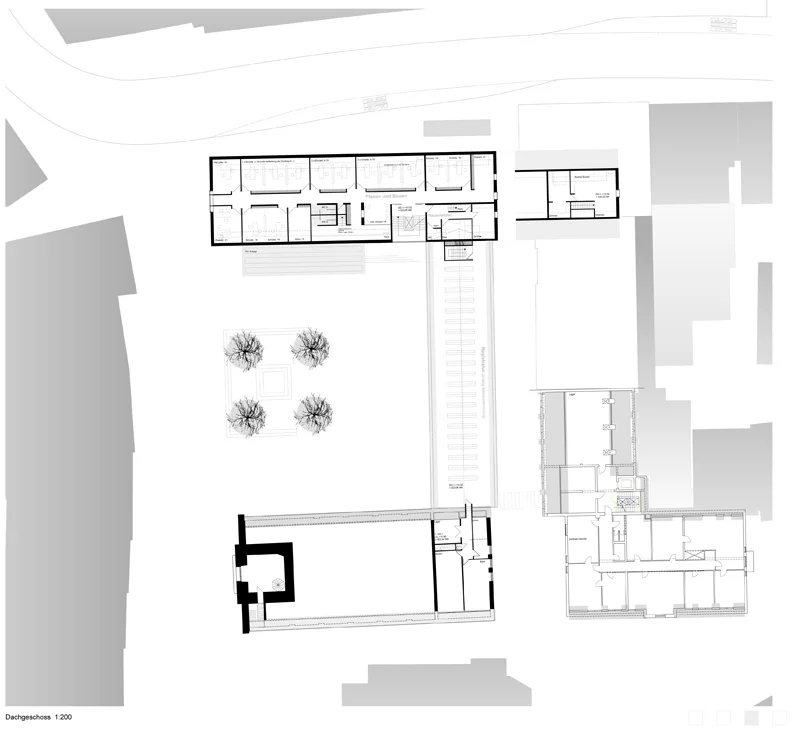

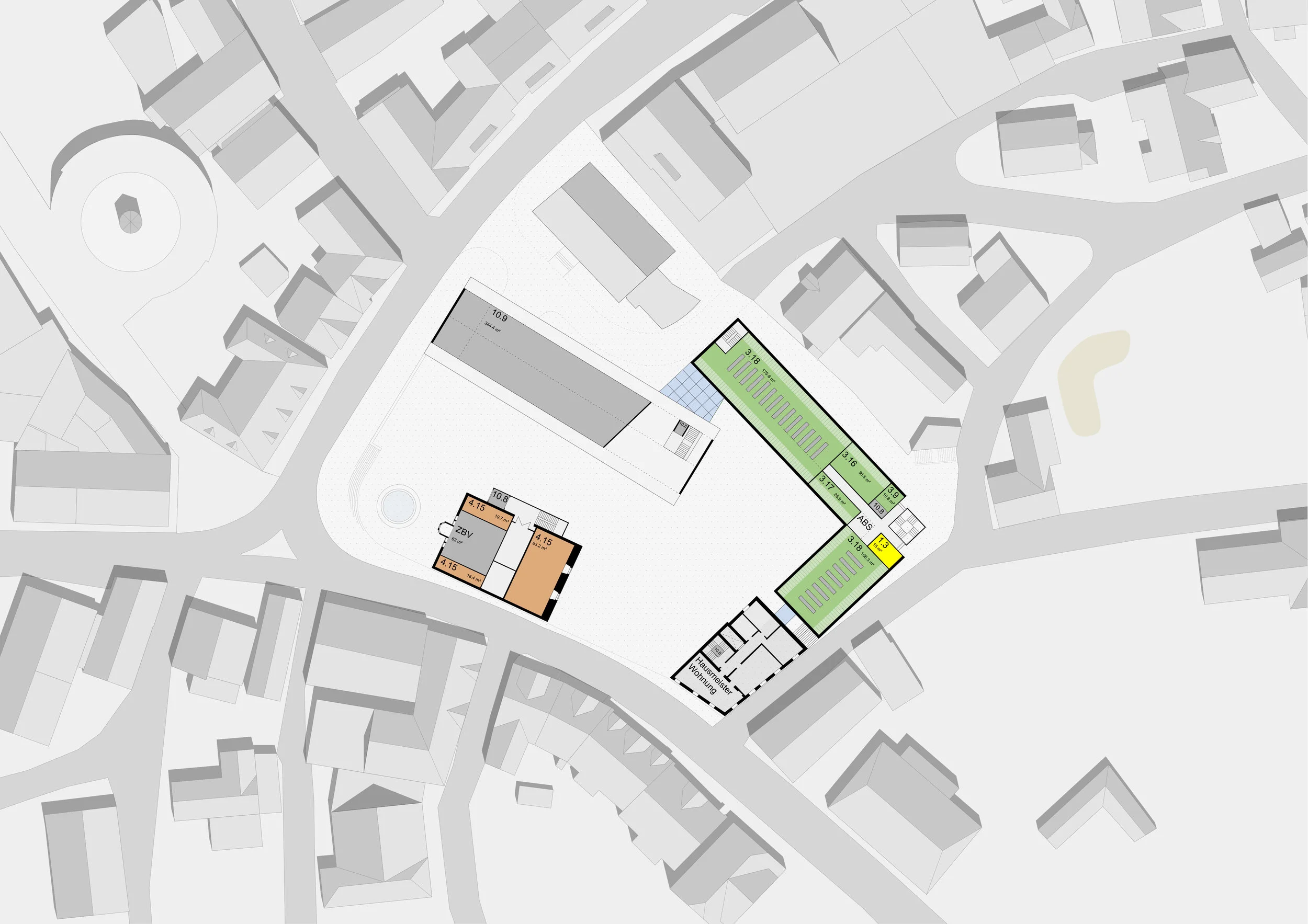

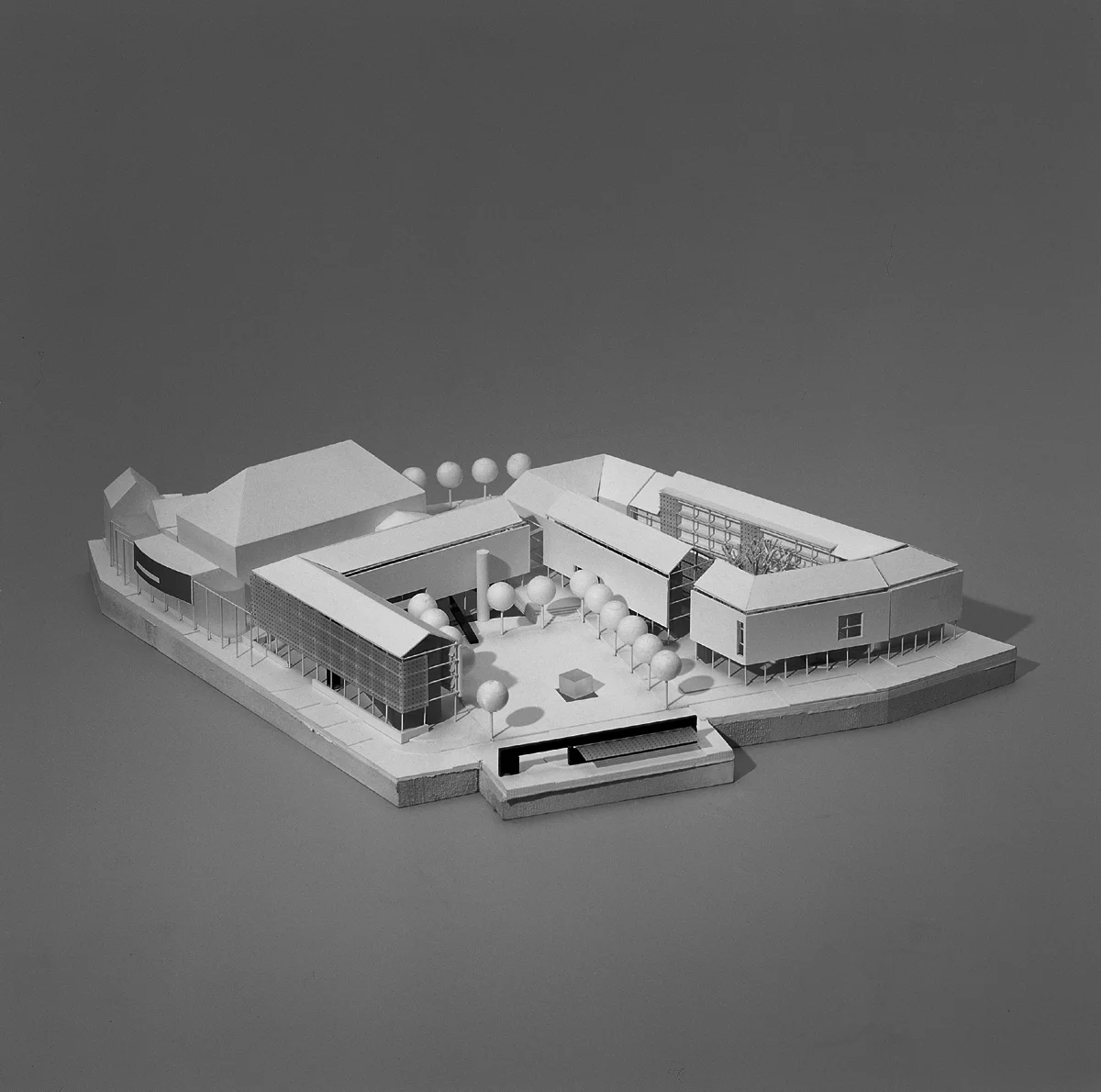

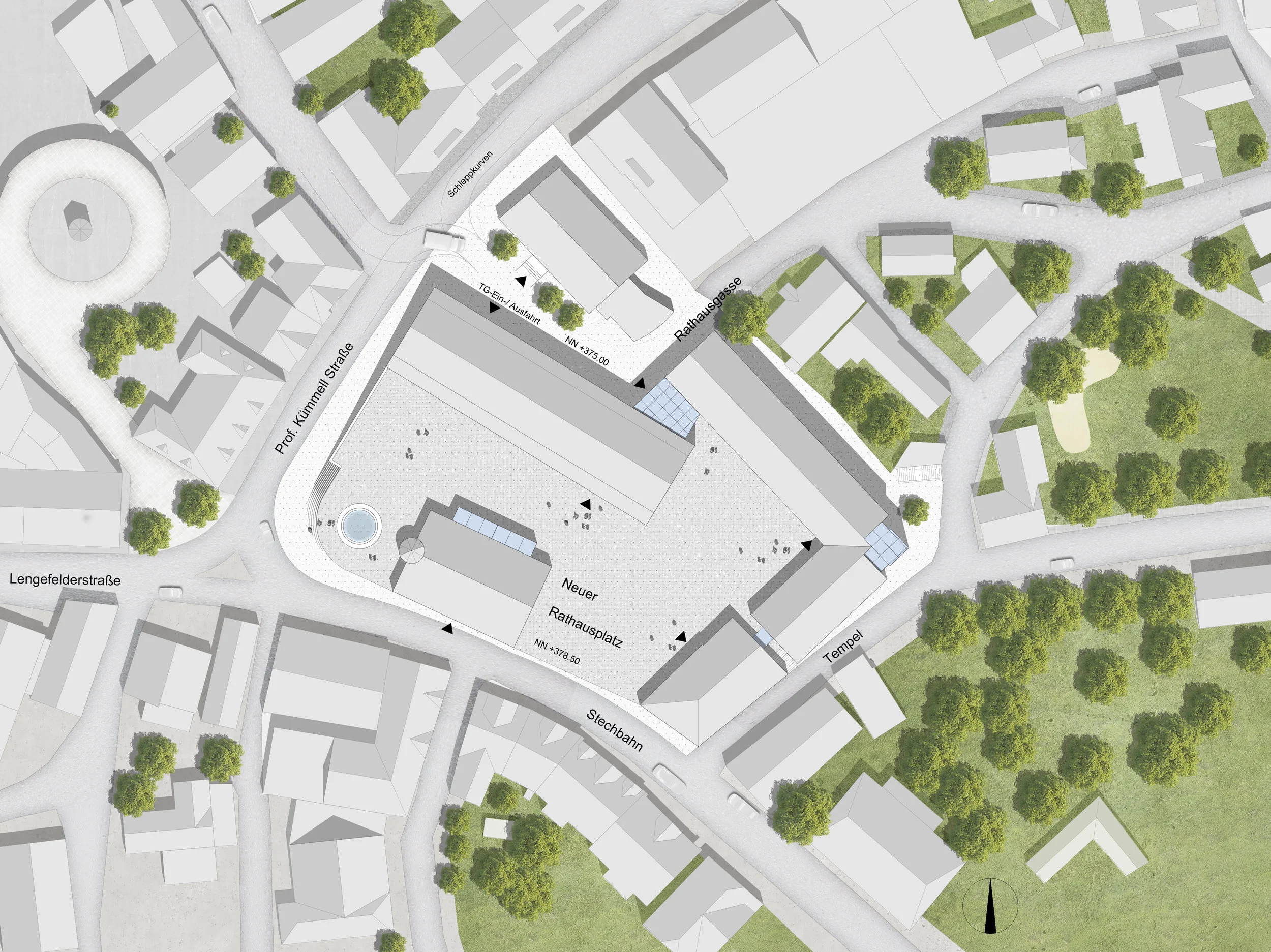

Architektonischer Realisierungswettbewerb 2016

Ausgangssituation

Der In den 70er Jahren errichtete Erweiterungsanbau hinter dem historischen Rathaus ist in die Jahre gekommen. Er hat seine Halbwertszeit erreicht. Außer den mangelhaften baulichen Strukturen sind die Raum- und Arbeitsbedingungen für eine moderne, bürgernahe Verwaltung mittlerweile völlig unzureichend.

Baulich und energetisch ist dieser Anbau wirtschaftlich nicht mehr zu ertüchtigen. Der Bau, in seinen Dimensionen, seiner Gestalt, ist ein absoluter unförmiger „Fremdkörper“ im feingliedrigen Gefüge der benachbarten Fachwerksbauten, ein Ausdruck der 70er Jahre Architektur. Dieser Anbau, der Abriss ist bereits beschlossene Sache, macht Platz für ein neues Rathaus Verwaltungszentrum mit ca. 3670 m² Programmfläche.

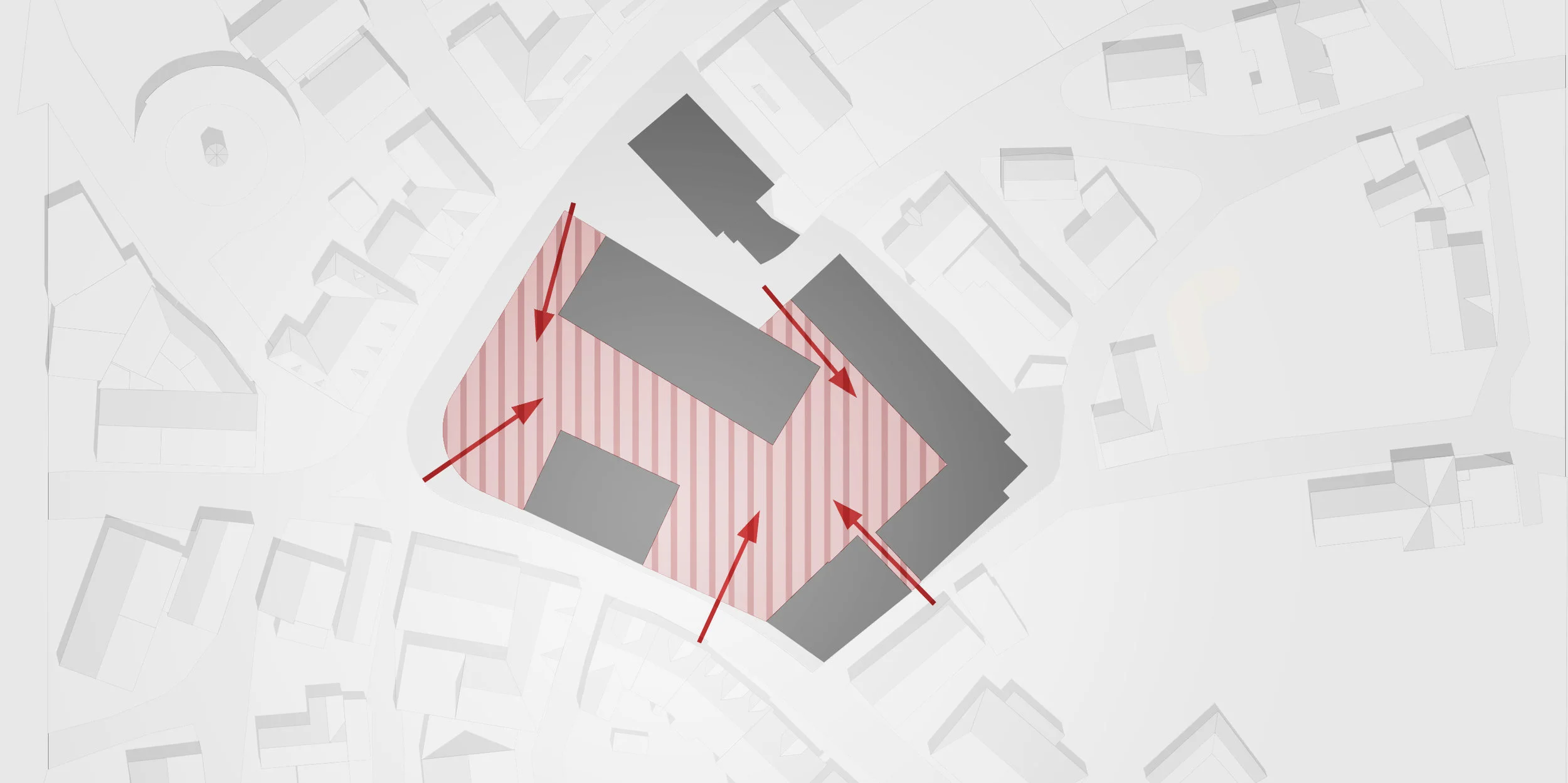

Gedanken zum Konzept/Entwurf

Für diese besondere städtebauliche Situation sehen wir in der Schaffung, eines neuen zentralen, gut dimensionierten Rathausplatzes, bei dem das historische Rathaus mit seinem markanten Turm einen hervorgehobenen Platz findet. Eine städtebauliche innerstädtische Lösung, welche den Ort in seiner Gesamtheit mit seinen räumlichen Qualitäten zukünftig als den neuen Stadtmittelpunkt – Rathausplatz – definiert. Um diese Idee als den Entwurfsgedanken zu präzisieren war es erforderlich die verkehrstechnischen Belange der Rathausgasse, eine mögliche Straßenverlegung mit Schleppkurven für Feuerwehrautos und Müllfahrzeuge, zu prüfen um diese in Richtung –neues Bauamt- Prof. Kümmell-Str. zu verlegen. Mit diesem Eingriff konnten die Strukturen des neuen Rathausplatzes geschaffen werden. Ein neuer innerstädtischer Platz für die Bürger, für Veranstaltungen und Nutzungen die es ermöglichen die Innenstadt neu zu beleben. Mit den neuen Bauten für das Rathaus wird ein Ensemble geschaffen aus historischen alten und neuen Bauten.

Diesem Entwurfsgedanken sind die neuen Bauten - auch als neue Platzkannten - entwickelt. So bildet der niveaugleiche, mit dem Platz geplante Sitzungssaaltrakt mit Hauptfoyer und den unterschiedlichen Tagungsräumen das „Element“ um zukünftig auch in Hinblick auf weitere Nutzungen den Platz mit Leben zu füllen. Der leicht zurückgesetzte Verwaltungswinkel in der Nordost-Ecke fasst hier den Platz zur benachbarten Bestandsbebauung. Als die neue Mitte Korbachs schafft dieser städtische Platz alle Möglichkeiten für die Bürgerschaft. Der Sitzungssaaltrakt, transparent und offen symbolisiert unser demokratisches Selbstverständnis einer bürgernahen Verwaltung. Die einzelnen Verwaltungs- und sonstigen Einrichtungen sind hiernach folgendermaßen vorgesehen.

Historisches Rathaus:

Ordnungsamt: Bürgerbüro und Standesamt

Stechbahn 5:

Ordnungsamt: Hauptamt und Personalamt, optional Wohnung für einen Hausmeister im Dachgeschoss

Kümmel 9:

Stadtbauamt

Sitzungssaaltrakt:

Stadtverordnetensaal, Magistrat, Besprechung, zentrales Foyer, Empfang u.a.

Verwaltungsbau:

Finanzabteilung

Bürgermeister, Hauptamt

Archive, Sozial und Kulturamt, Friedhofsverwaltung und Immobilienverwaltung

In den Untergeschossen sind alle geforderten Nebenraumprogramme einschließlich 20 und 86 PKW-Stellplätze und insgesamt 60 Fahrrad-Stellplätze angeordnet.

Baukonstruktion und Gestaltung

Es werden neben den bekannten konventionellen Tragstrukturen gleichermaßen die ökoloschen und nachhaltigkeitsbeeinflussenden Faktoren berücksichtigt. Für die Beheizung und Be- und Entlüftung ist ein Mix aus unterschiedlichen Systemen auch mit Wärme-Rückgewinnung vorgeschlagen. Die Kombination eines BHKW‘s mit Solar und Geothermie sorgt für die behaglichen Temperaturen. Für die Sitzungssäle, Foyer und Büros werden Zu- und Abluftanlagen vorgeschlagen die über die Möglichkeit der Fensterlüftung hinaus auch bei geschlossenen Fenstern für eine optimale Versorgung mit Frischluft und einer Verbesserung der Energiebilanz sorgt. Diese RLT-Anlagen zentral und dezentral sind mit hoch effizienten Wärmerückgewinnungselementen ausgestattet.

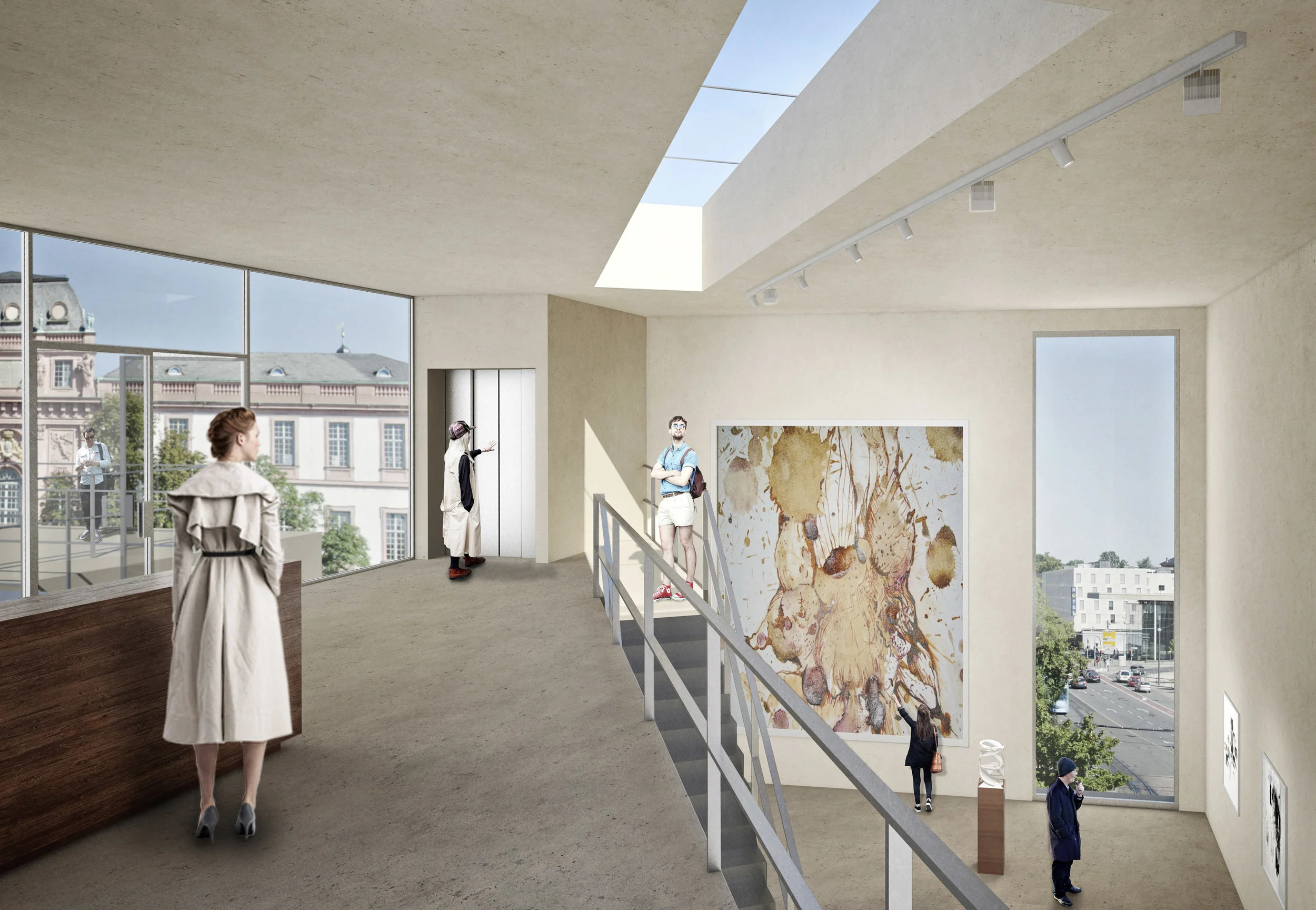

 „Saladin-Eck“  Darmstadt Zentrum

nicht offener, einstufiger Realisierungswettbewerb mit vorgeschaltetem Auswahlverfahren gemäß VOF/RPW

für die zukünftige Nutzung des  „Saladin-Eck“

Darmstadt 2015

KIK - Kunst im Kubus


Aufgabe

In Nachbarschaft zum Marktplatz, in exponierter Lage, auf dem letzten Innenstadtgrundstück, gegenüber dem Schloss, in Sichtbeziehung zu TU, Staatsarchiv, Karolinenplatz, Darmstadtium, neben der denkmalgeschützten Krone, einem der kulturellen Treffpunkte, beabsichtigt die Stadt auf dem ca. 620 m² großen Grundstück ein Bauwerk zu errichten. Erwartet wird ein integrationsfähiger, nutzungsflexibler, baukulturell nachhaltiger ‚Alleskönner‘ für die Öffentlichkeit

Stadträumliche Beziehungen

Das Eckgrundstück an der Kreuzung Holz-/Landgraf-Georg-Straße, Schlossgraben, Stadtring, ist hervorragend erschlossen, hat direkt eine ‚eigene‘ große Haltestelle für ÖPNV (Straßenbahn, Busse). Zudem befinden sich fußläufig unter dem Friedensplatz und in der Holzstraße unter/neben dem Justus-Liebig-Haus ausreichende PKW-Stellplätze in Tiefgaragen.
Das zukünftige Zentrum ‚Kunst im Kubus‘  - ein weiterer attraktiver Treffpunkt im historischen Zentrum im städtischen Kontext mit Schloss und TU, ein neuer Ort, der gleichermaßen die Qualität des Quartiers stärkt und die bisher städtebaulich unbefriedigende Situation räumlich klärt und aufwertet. Schloss und Kubus-  das neue Tor zum Stadtzentrum!

Idee – Konzept

Durch die Überlagerung von maximal bebaubarer Fläche und dem effizienten Erschließungskonzept entwickelt sich eine 3-teilige bauliche Struktur, die gleichzeitig eine hohe Kom-
paktheit und ein räumlich differenziertes Eingehen auf die denkmalgeschützte Nachbarschaft aufweist.
Ruhe und Klarheit definieren einen optischen Haltepunkt imheterogenen Umfeld der denkmal-
geschützten 50er-Jahre Marktplatzbebauung. Rasterung und Materialität verleihen dem Gebäude die gewünschte urbane und zugleich eigenständige Ausdruckskraft.
Neben den Vor- und Rücksprüngen zeichnet sich die Gebäudestruktur, bestehend aus einem 5-geschossigen Skelettbau, einem akzentuierten, dominanten Kubus und einem 2-geschossigen flachen rückwärtigen Gebäude, durch eine feingliedrige durchgängige Gestaltung aus, die es klar als ein öffentlich einladendes Gebäude charakterisiert und dabei die inneren Gesetzmäßigkeiten einer flexiblen Grund-/Neuorganisation nach außen transportiert. Darüber hinaus verfügt es über eine unverwechselbare Signalwirkung im städtischen Raum.

Organisation

Der repräsentative Haupteingang für öffentliche Veranstaltungen und die Galerie im neuen
K I K befindet sich unter dem auskragenden Kubus. Zusätzlich ist ein weiterer Eingang in der mehrgeschossigen ‚Glasfuge‘ zwischen Kubus und 5-geschossigem Skelettbau, der vorrangig für tägliche Nutzung vorgesehen ist.
Anlieferungen, Ver- und Entsorgungen, erfolgen im rückwärtigen EG-Bereich. Hier sind auch Stellplätze für Fahrräder u.a. geplant. Die Nutzungen sind, wie folgt, in den Geschossen organisiert:

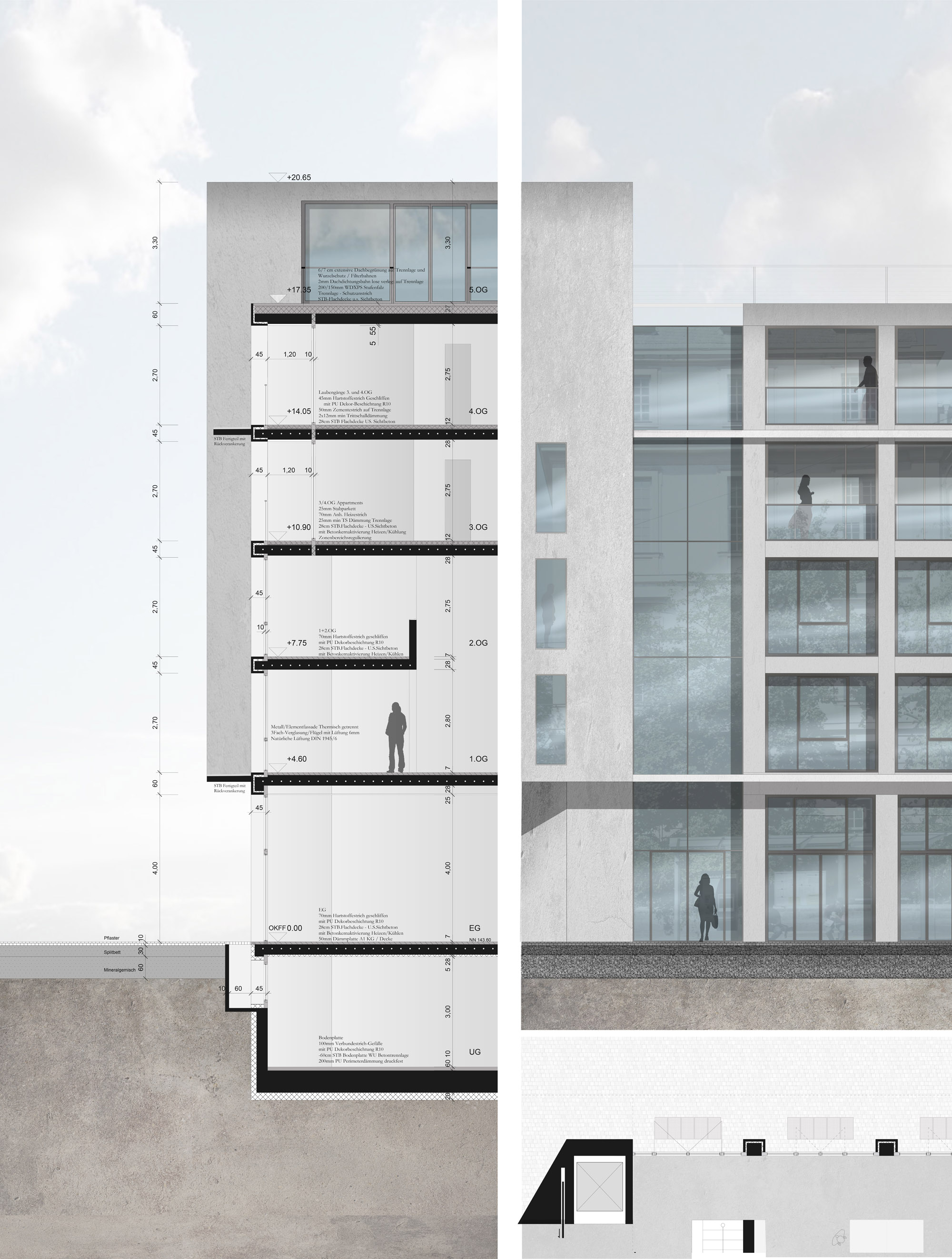

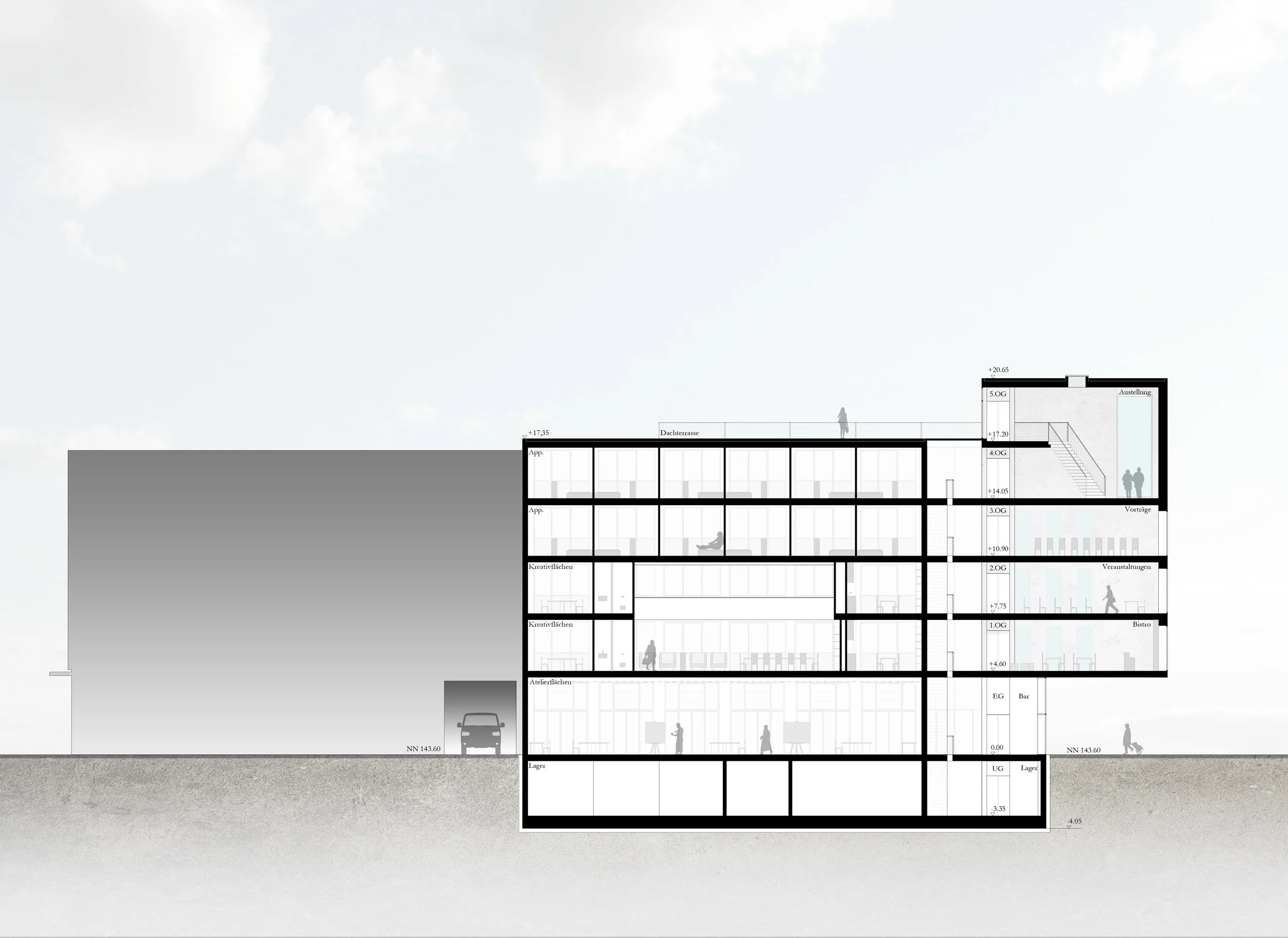

5 geschossiger Skelettbau an der Landgraf-Georg-Straße in Verlängerung des denkmalgeschützten Marktplatz-Gebäudes Nr. 14

EG    Hohe Räume zum Straßenraum hin zu öffnen für Künstlerateliers, bildhauerische         Aktivitäten wie Skulpturen in Stein, Holz, Staffeleien und sonstigen Materialien,         u.a.

1.+2.OG    verknüpft über eine (optional schließbare) Deckenöffnung Kunstkojen, StartUp’s, Kreativboxen mit Einzelarbeitsplätzen - freie Maler, Kunst in EDV, 3D-Druck, Workshops.   Diese Zonen sind beliebig veränderbar.

3.+4.OG    über Laubengangerschließung vom zentralen Treppenhaus mit Aufzug sind 12  1-Zimmer-Appartements, z.B. für temporäre Vermietung, Gäste der TU u.a.

UG    Räume für haustechnische Anlagen, Abstellboxen für die Apartments und wahlweise Wäsche- und Trockenplatz.

6-geschossiger ‚Kubus‘

EG    repräsentative Eingangszone für öffentliche Veranstaltungen, vertikale Erschließungselemente, zusammenschaltbar mit dem seitlichen Jugend-Bistro

1.OG    zentrale Cafeteria mit Snacks, Aufenthalts- und Kommunikationszone

2.+3.OG    Flächen für öffentliche Vorträge, Gruppenarbeiten und Veranstaltungen

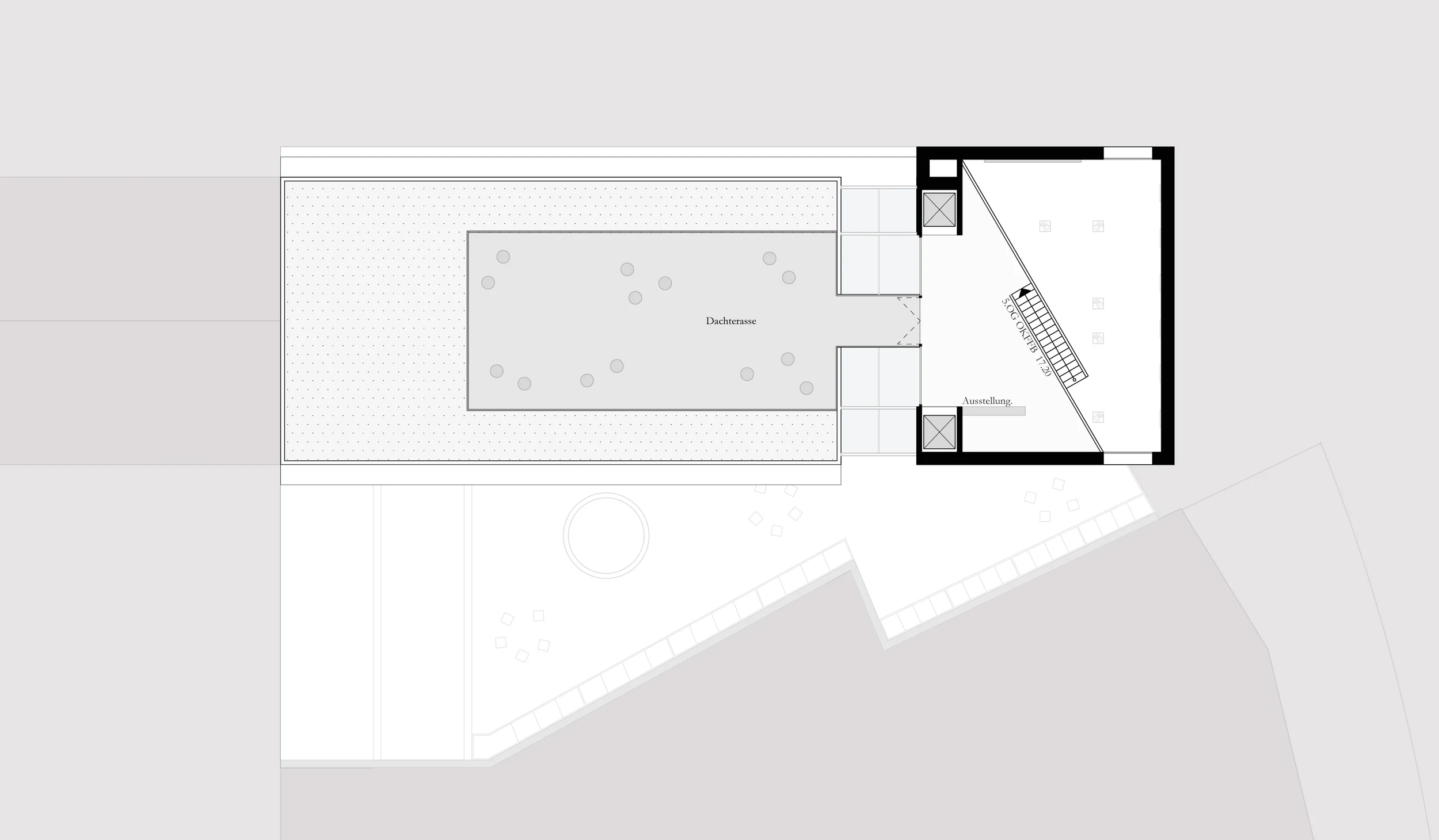

4.+5.OG    Ausstellungen, Empfänge, Galerie mit Dachterrasse auf dem Skelettbau

1.UG    zentrale WC’s und Duschräume, Lagerflächen, Servicebereiche

2-geschossiges Gebäude Hof

EG    Erschließungszonen, Materialien, Lager optional Lastenaufzug in das 1. UG

1.OG    Jugend / Bistro / Galerie, Gruppenarbeiten, frei verfügbare Flächen für verschiedene Aktivitäten

1.UG    Lagerflächen- Materialien etc.

Die Gebäudeteile und Geschossflächen sind durch das zentral angeordnete Treppenhaus mit Aufzügen optimal verknüpft. Die Aufzüge garantieren Barrierefreiheit im Gebäude. Die flexibel aufteilbaren Geschossebenen ermöglichen verschiedenste Nutzungsvarianten - von Einzel-, Groß- und Kleingruppen-Arbeitsplätzen bis zu Empfangs- und Vortragsräumen.
DasK I Kfunktioniert durch seine klare räumliche und funktionale Aufteilung als Kreativschmiede vom ersten Gedanken bis hin zur Ausstellung des fertigen Kunstwerks. Die Grundrisse sind so flexibel, dass die Forderung nach einem ‚Alleskönner‘ umgesetzt wird.

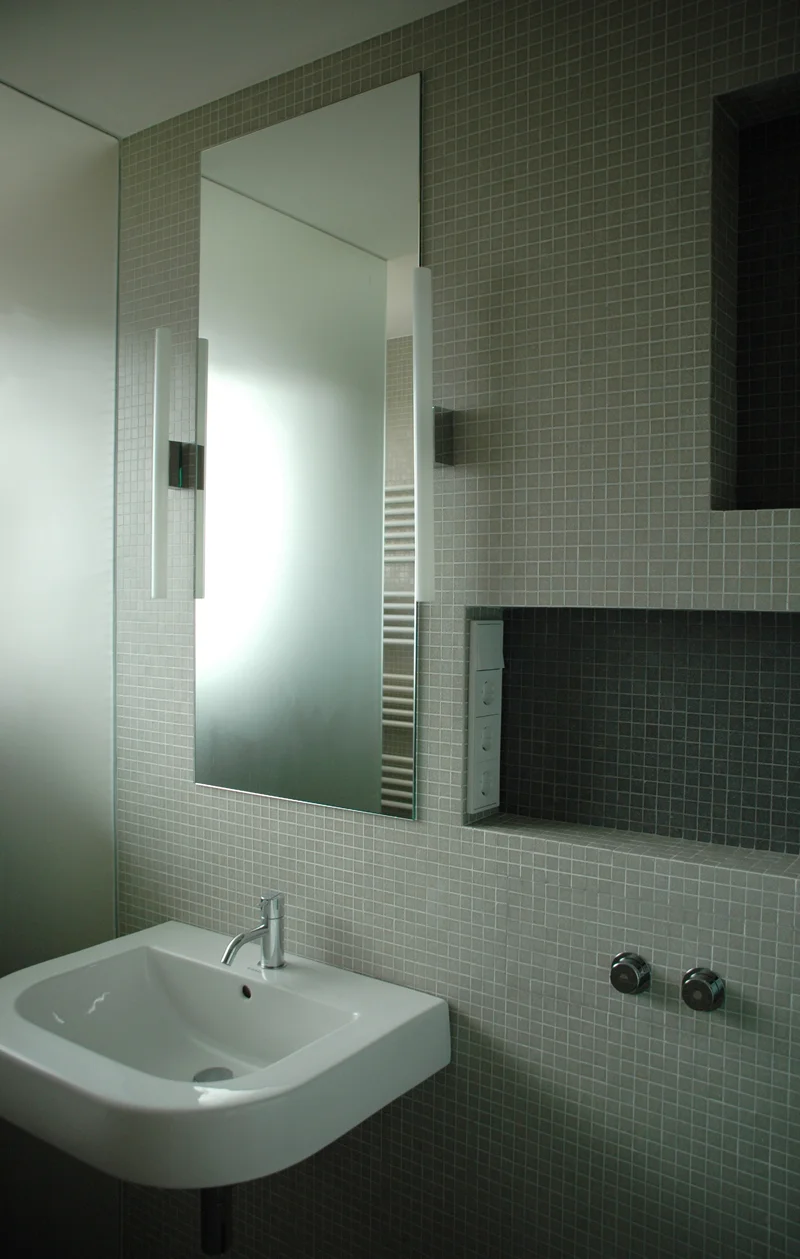

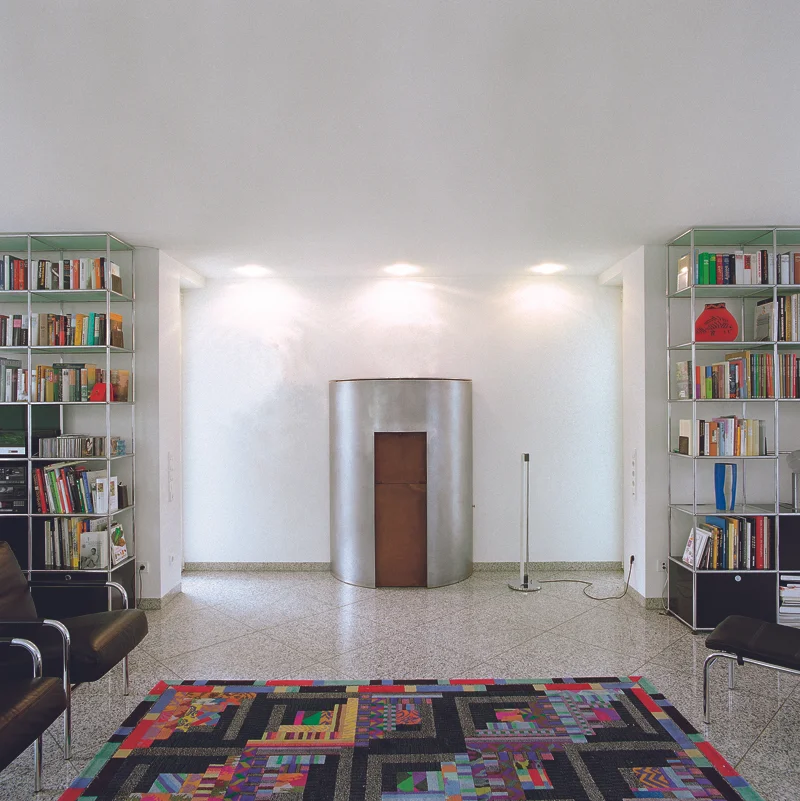

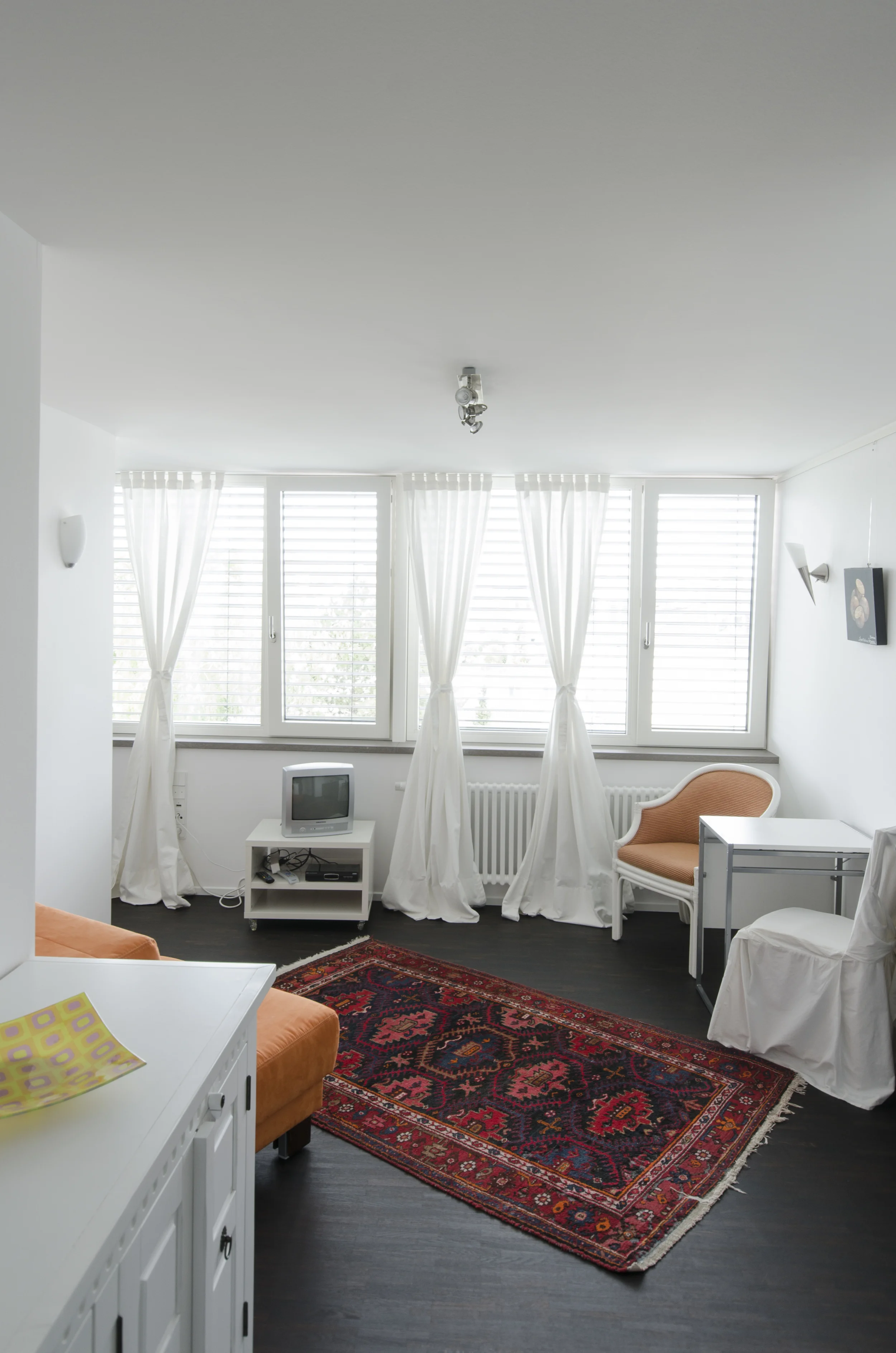

Sanierung und Modernisierung einer Wohnung

Darmstadt 2009

Standort: Grafenstraße 39

64283 Darmstadt

Bauherr: HG Laminet / Levine

LPH: Entwurf/ Ausführung einschl. HLSE

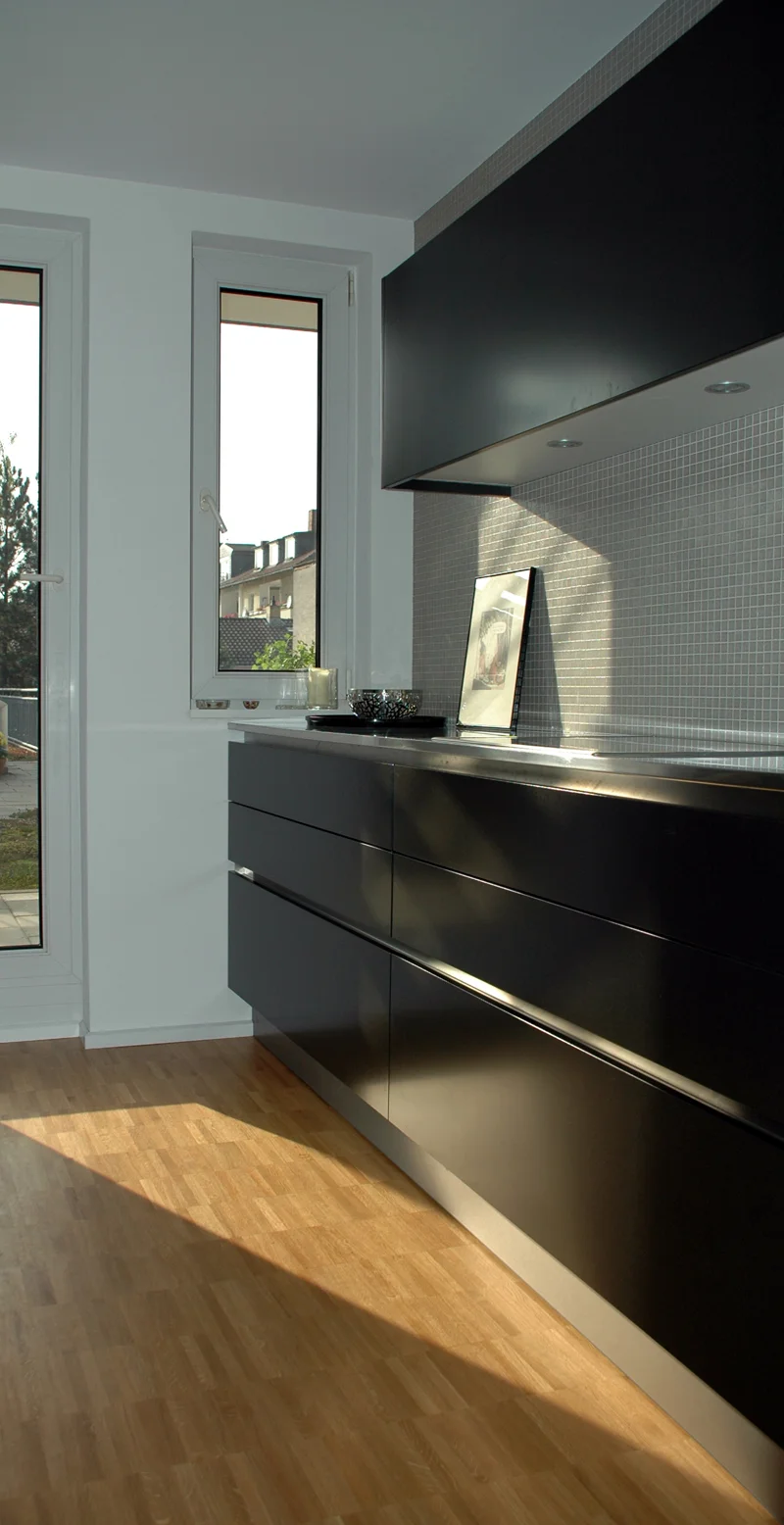

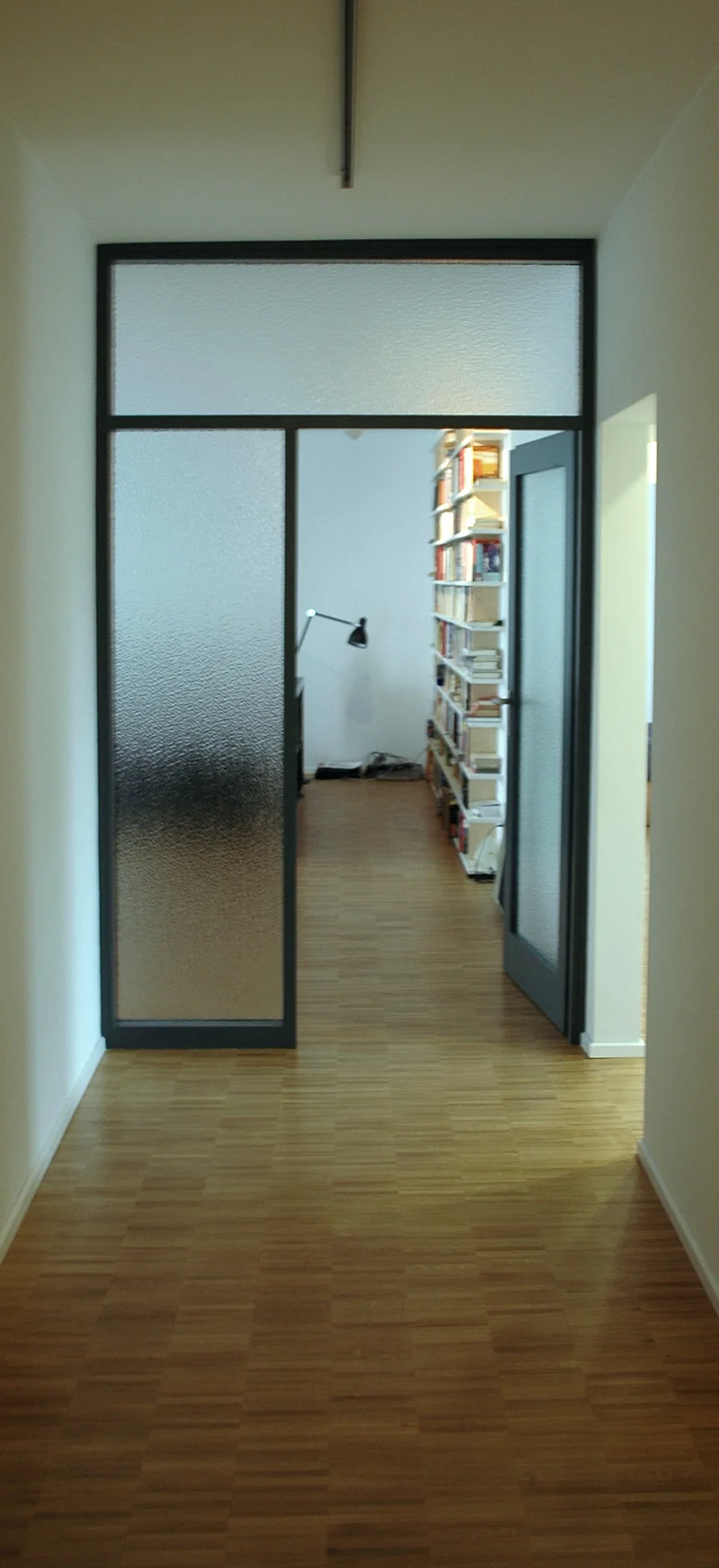

Der Charme der 60er kombiniert mit modernem Wohngefühl- schlicht, klassisch, schön...

Modernisierung / Sanierung

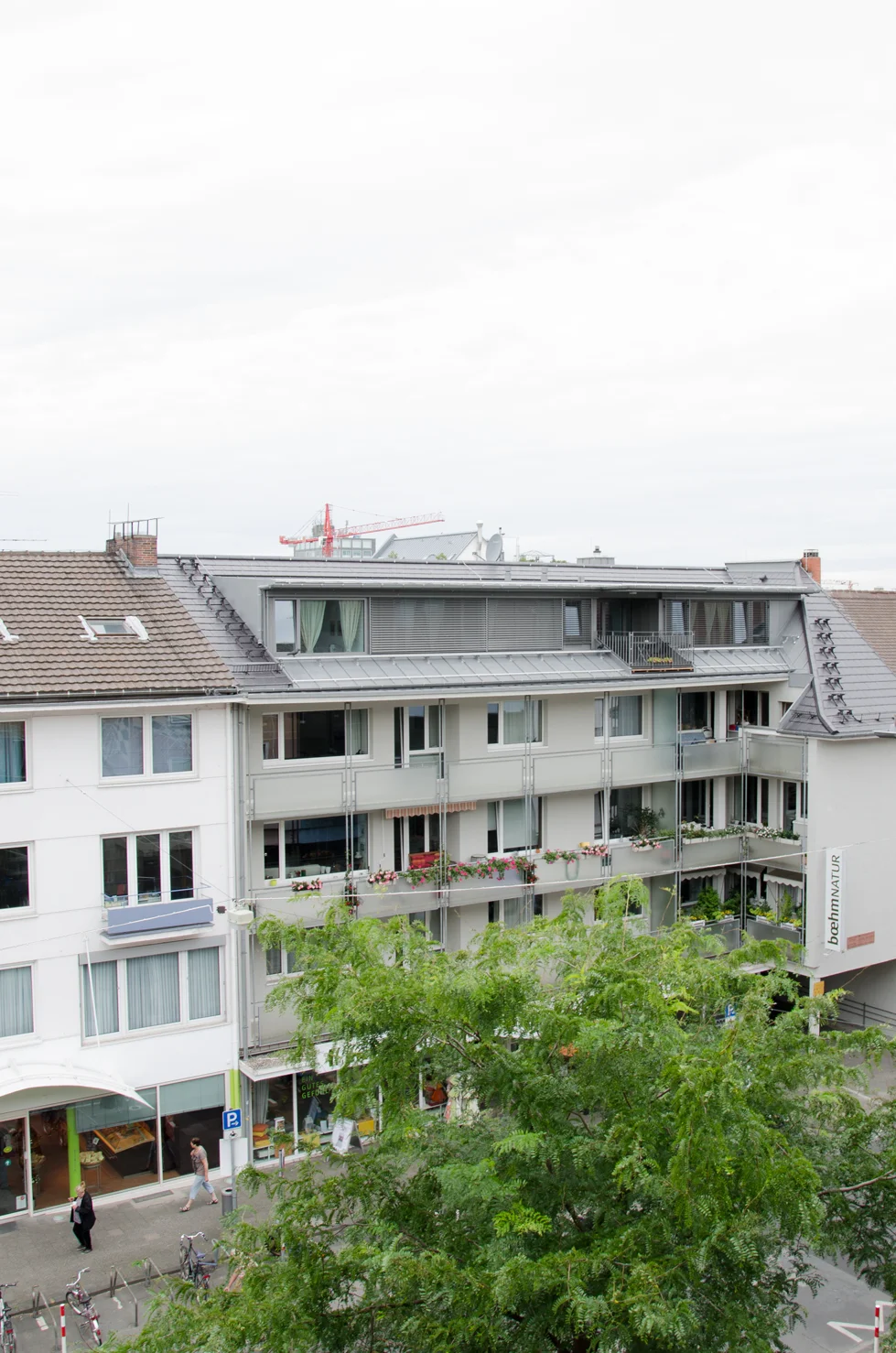

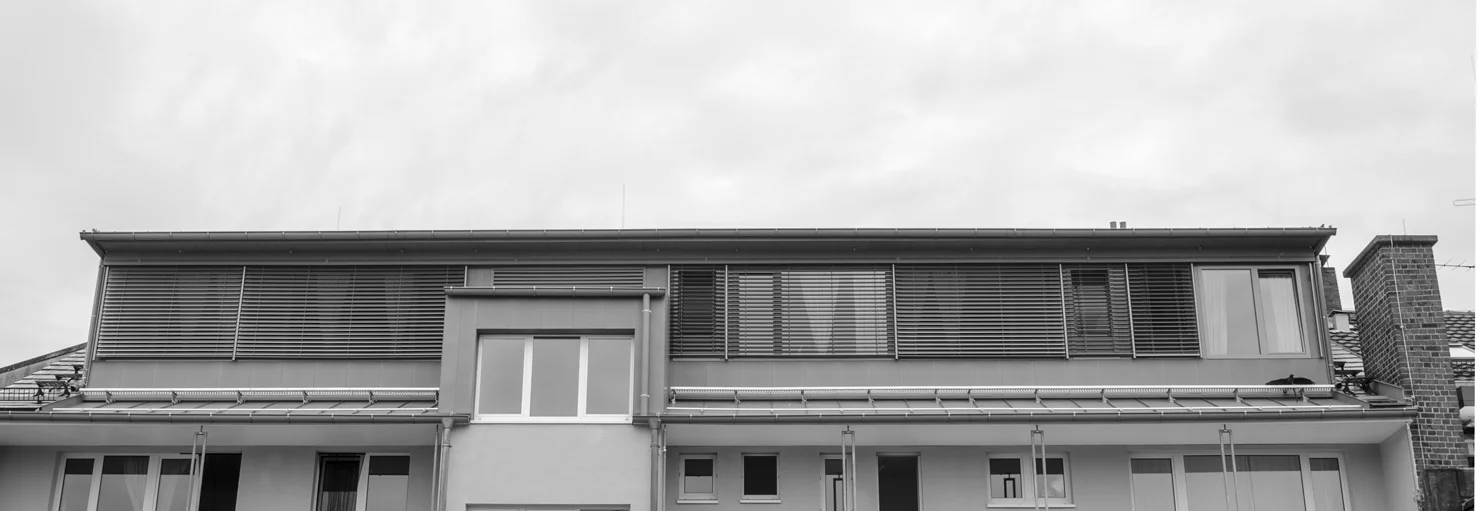

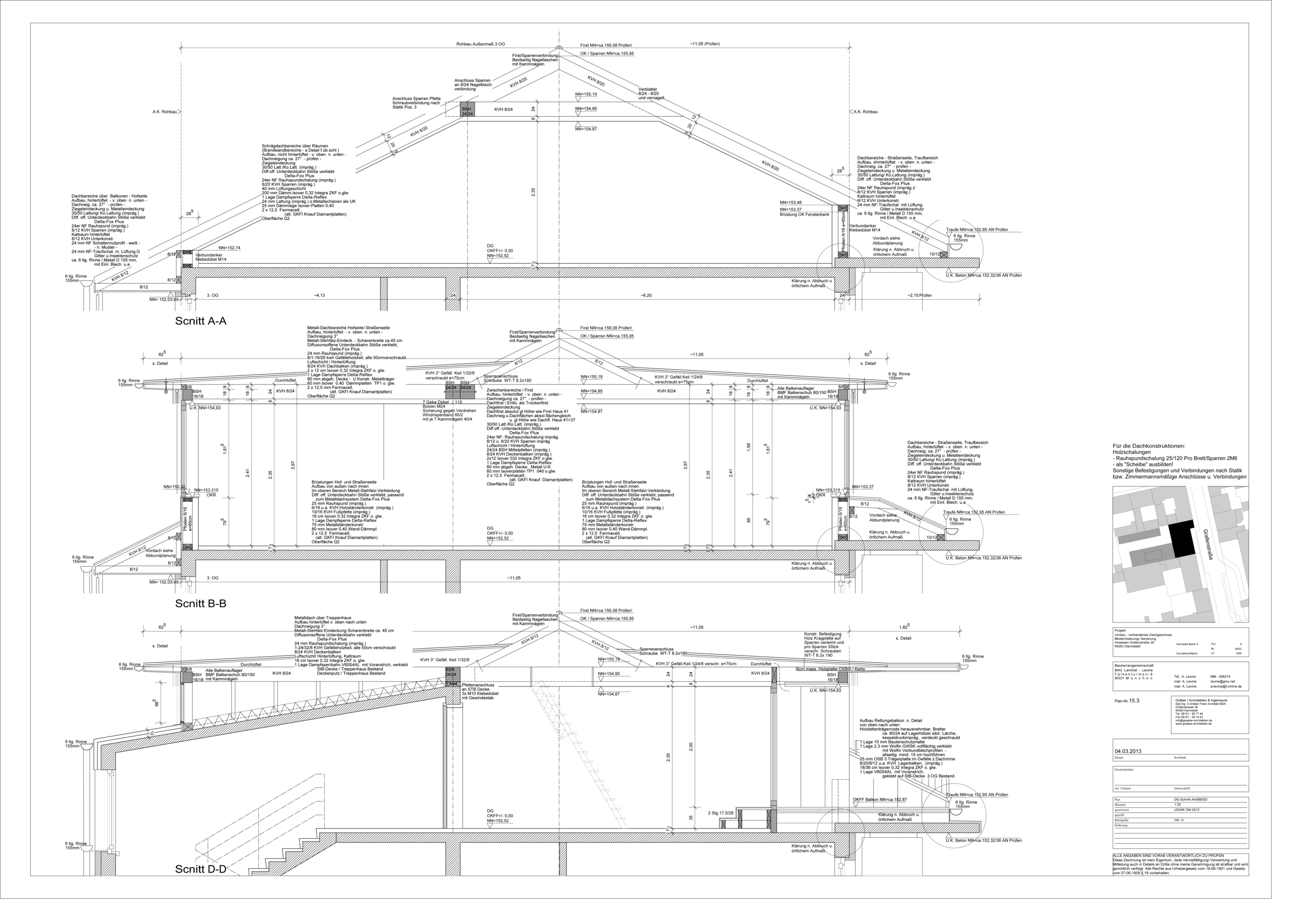

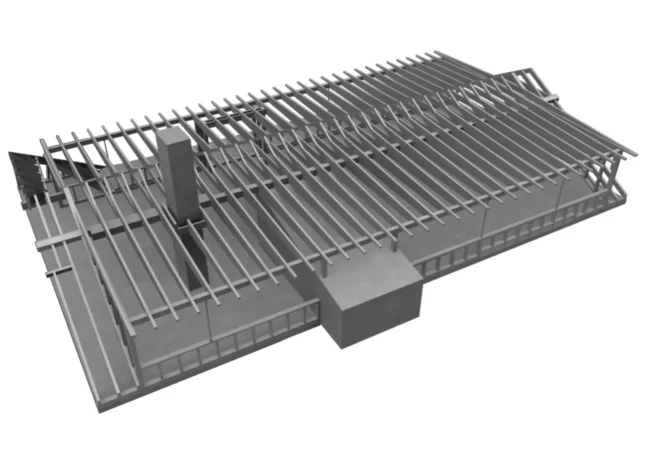

Umbau Dachgeschoss

Anw. Grafenstraße 39

Darmstadt 2014

Die Anfang der 50er Jahre errichteten Gebäude in der Grafenstraße 39  -  Vorderhaus mit 6 Wohneinheiten und späterhin Studenten-Appartements im DG sowie ein Laden im EG  -  wurden in 2 Abschnitten, auch unter energetischen Vorgaben, saniert und modernisiert:

Ende der 80er Jahre

Am Vorderhaus die Fassaden  - Fenster, Türen, Außenputz, Balkone und Erneuerung der alten Heizungsanlage. Der Hof erhielt einen neuen Pflasterbelag, die maroden Abwasserleitungen wurden erneuert, die noch aus dem Krieg stammenden Blechgaragen durch eine offene Carportanlage mit Gründach ersetzt.

2012/13

Weitere Sanierungs- und Modernisierungsmaßnahmen, die im Wesentlichen das Dachgeschoss betroffen hatten. Entsprechend der statisch konstruktiven Bedingungen wurde eine (weitestgehend) freitragende, nur auf die Außenwände/ Treppenhaus/ Kamin u.a. lastabtragende, zimmermannsmäßige Dachkonstruktion entwickelt, die eine räumliche Großzügigkeit beim anschließenden Ausbau der sechs neuen Appartements zuließ.  Die energetischen Sanierungs- und Modernisierungsmaßnahmen wurden nach den Vorgaben der Programme ‚151/154  Einzelnachweise‘ der KfW umgesetzt.  Um den neuen Heizenergiebedarf zu decken, musste eine neue Gas-Brennwert-Kesselanlage mit modul. Brenner und Mehrkreisregelungen eingebaut werden.

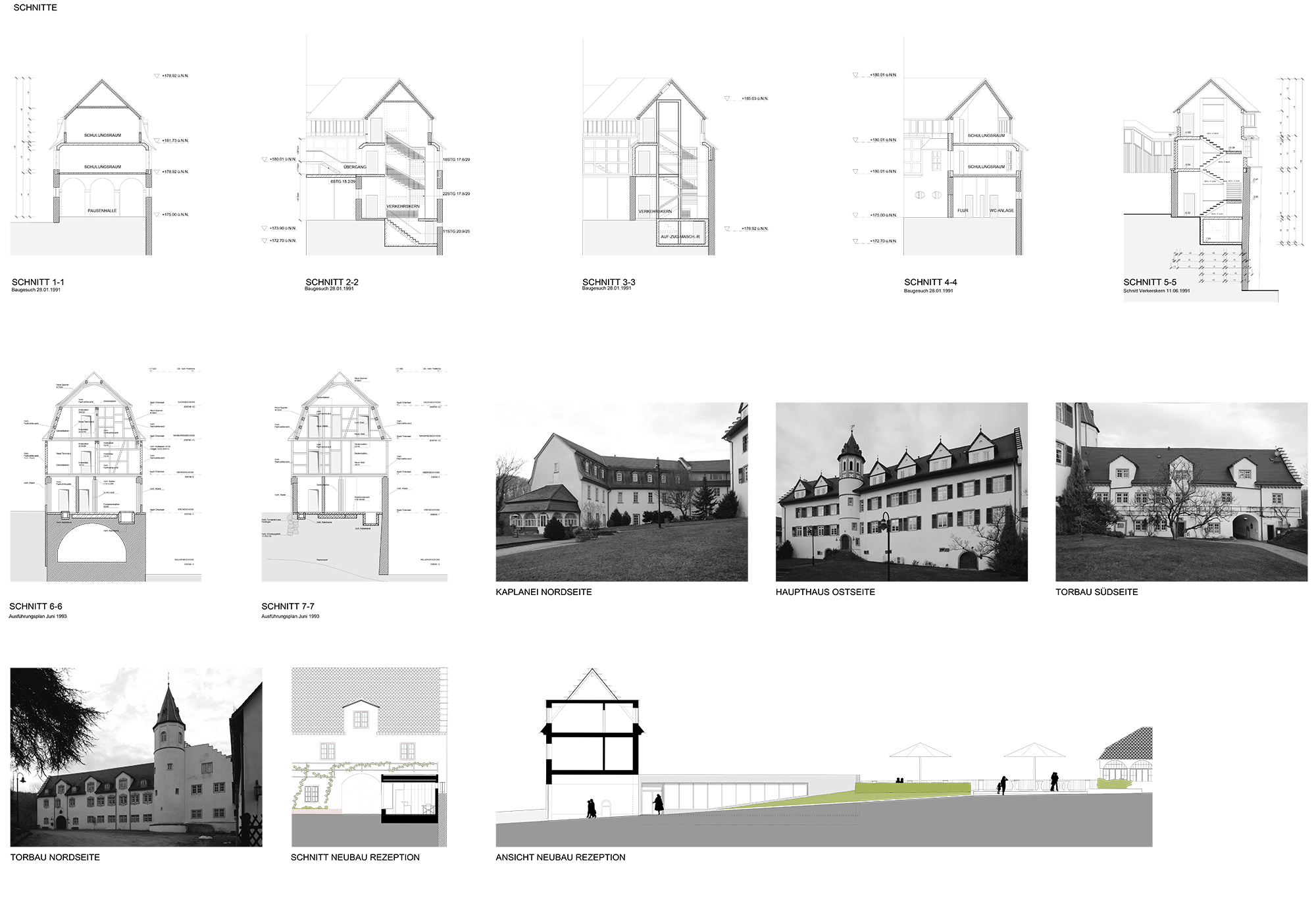

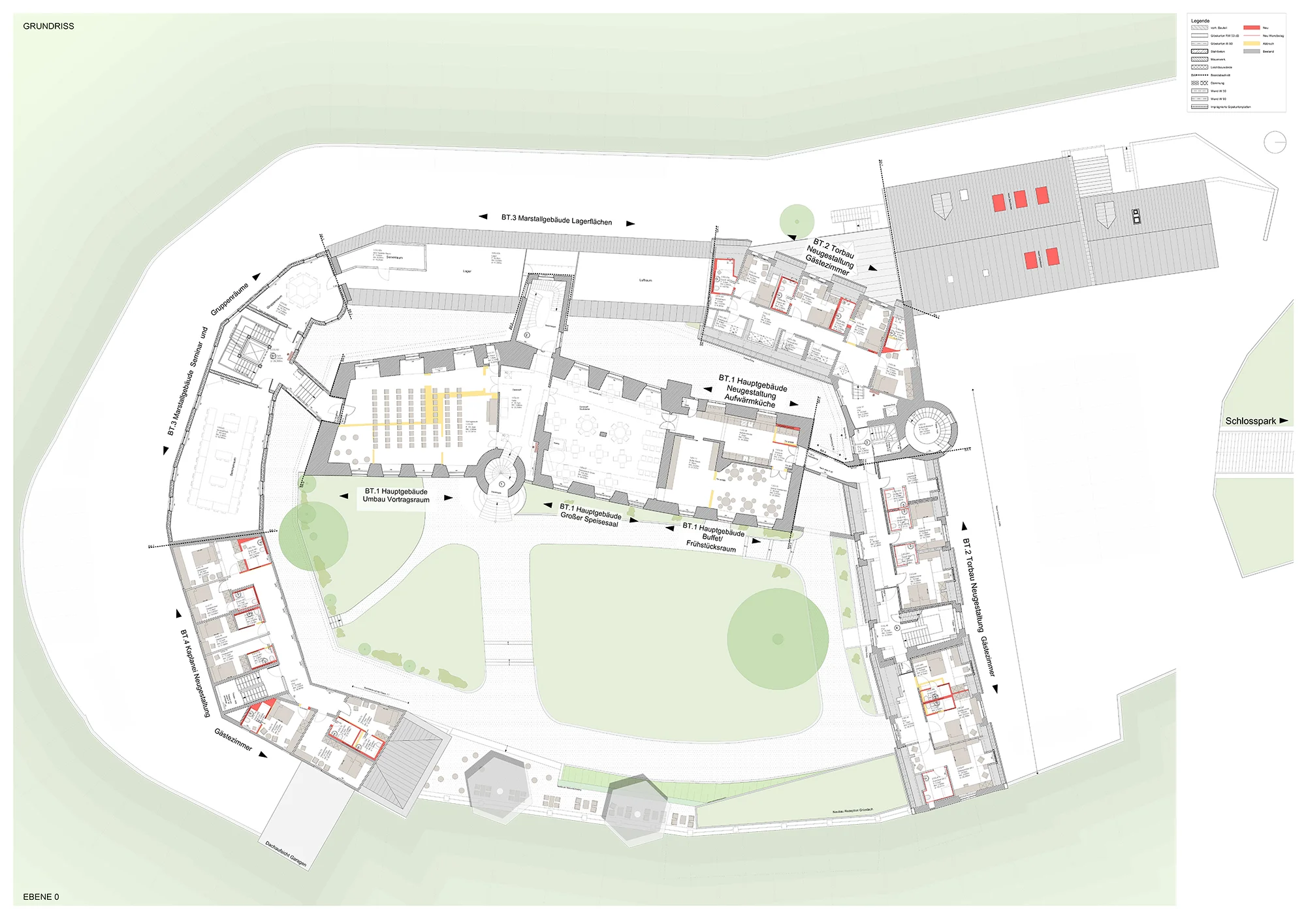

Schloss Schönberg Bensheim

Umbau-Modernisierung / Sanierung

Vorentwurfsplanung 2015/16

Bauherr :

DKG DEUTSCHE KULTURGÜTER GmbH

Provinzstrasse 74

13158 Berlin

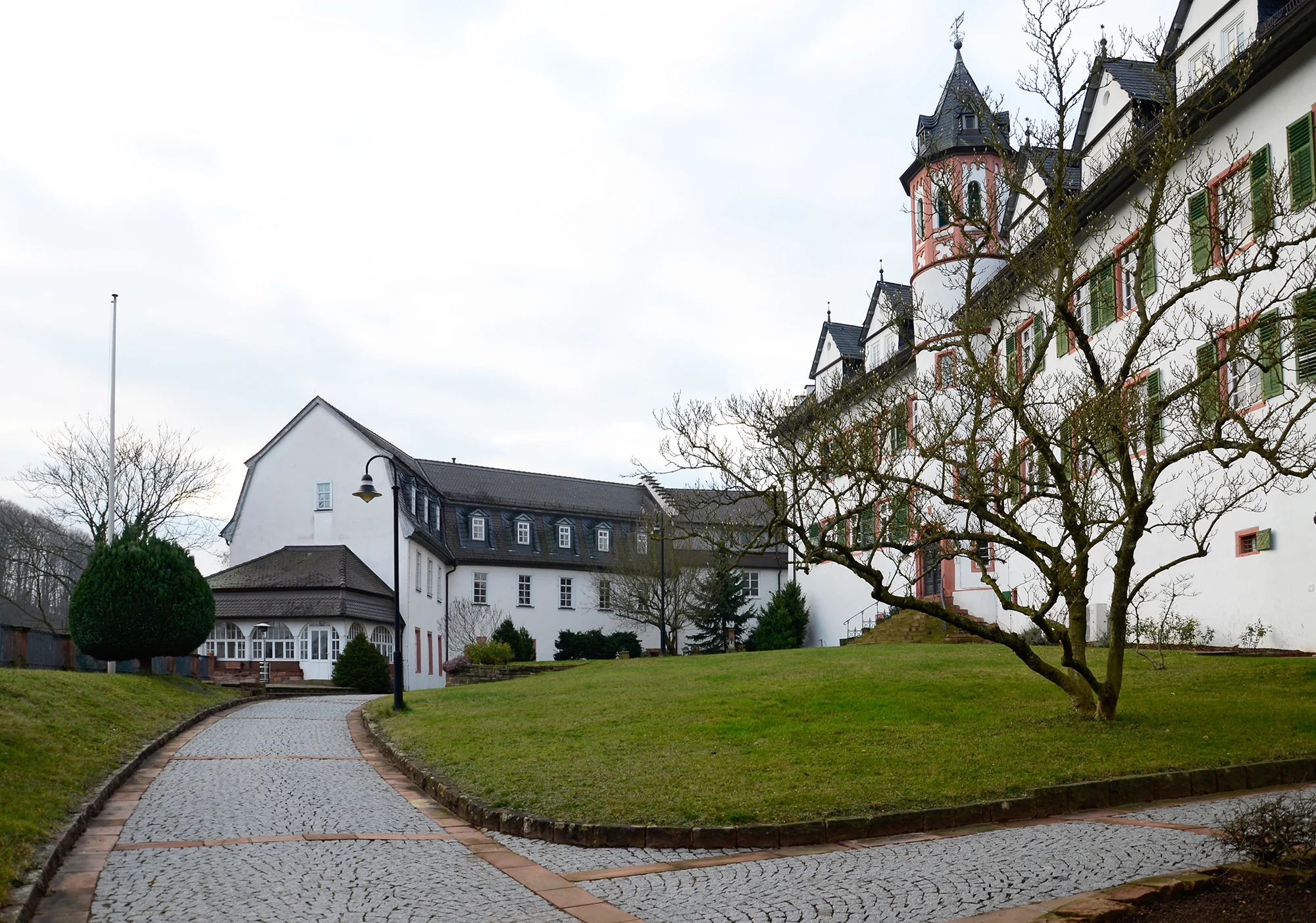

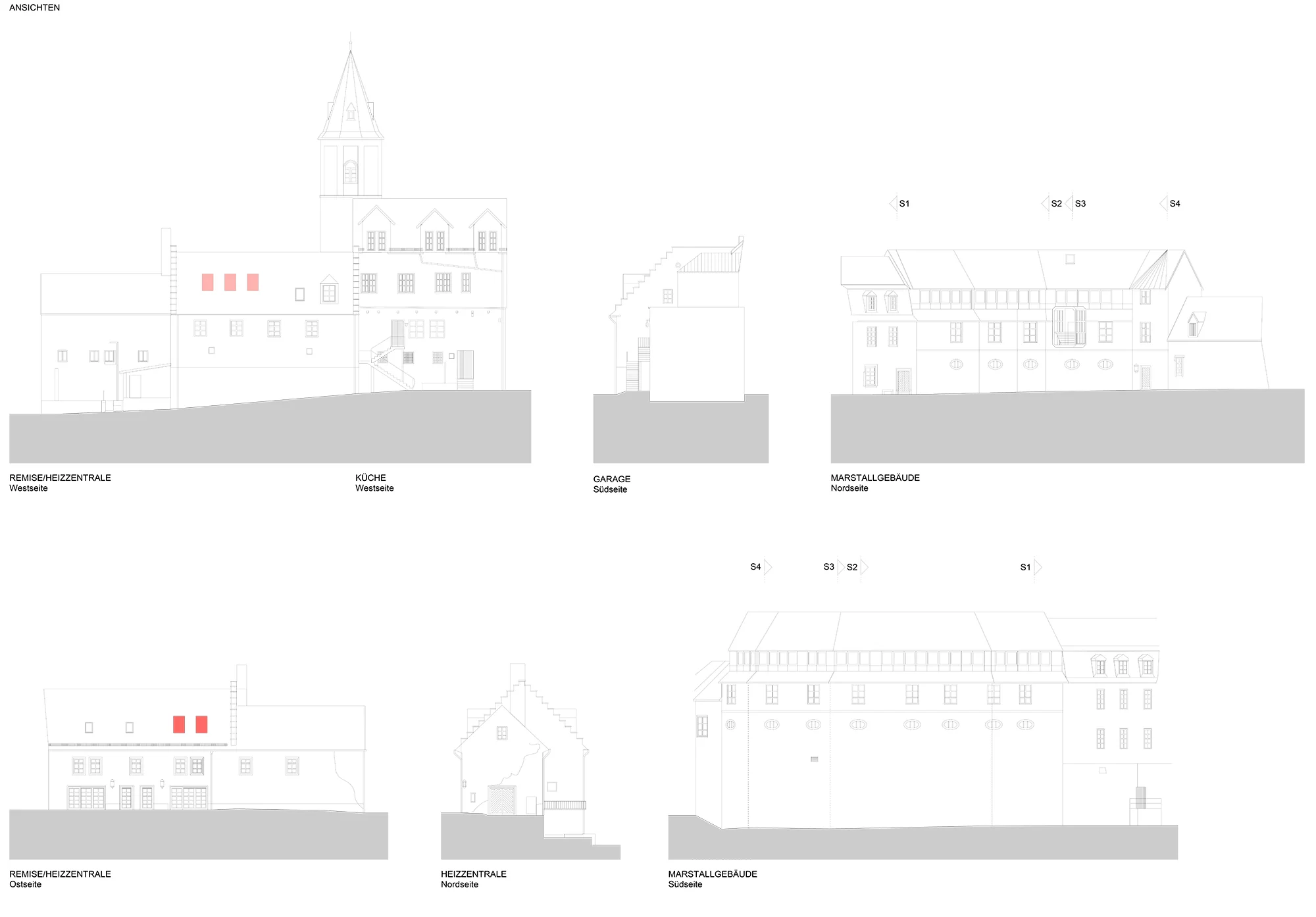

SCHLOSSSCHÖNBERG

Das Schloss Schönberg in Bensheim liegt an der Nibelungenstraße (B47) und bietet ein außergewöhnliches Ambiente. Drei Bereiche umfasst das Anwesen; Schloss, Gästehaus und Schlosspark.

Die Historie des Renaissanceschlosses reicht bis in das 14. Jahrhundert zurück. Erstmals im Jahr 1303 urkundlich erwähnt, diente das Schloss über fast sieben Jahrhunderte als Adelssitz der Grafen und Fürsten zu Erbach. Die Schlossanlage wurde um 1540 neu errichtet und erhielt um 1730 ihre heutige Gestalt. 1956 wechselte das Bauwerk in den Besitz der Knappschaft-Bahn-See. Im Jahr 1996 wurde das Schloss zuletzt aufwändig saniert und aufgestockt.

Das Schloss Schönberg - mit seinen 5 Gebäudeteilen und Abschnitten wurde ab dem 15. Jahrhundert mehrfach umgebaut. Zuletzt war es von Anfang der 90er Jahre bis zum Verkauf eine Erholungs- und Bildungsstätte der Knappschaft-Bahn-See Bochum.

Umbau-Modernisierung / Sanierung

Das Schloss mit seinen ca. 4500m2 NGF und ca. 50.000m3 soll nach den Umbau-Modernisierungs und Sanierungsmaßnahmen als ein modernes Tagungshotel der „höheren Kategorie“ betrieben werden.

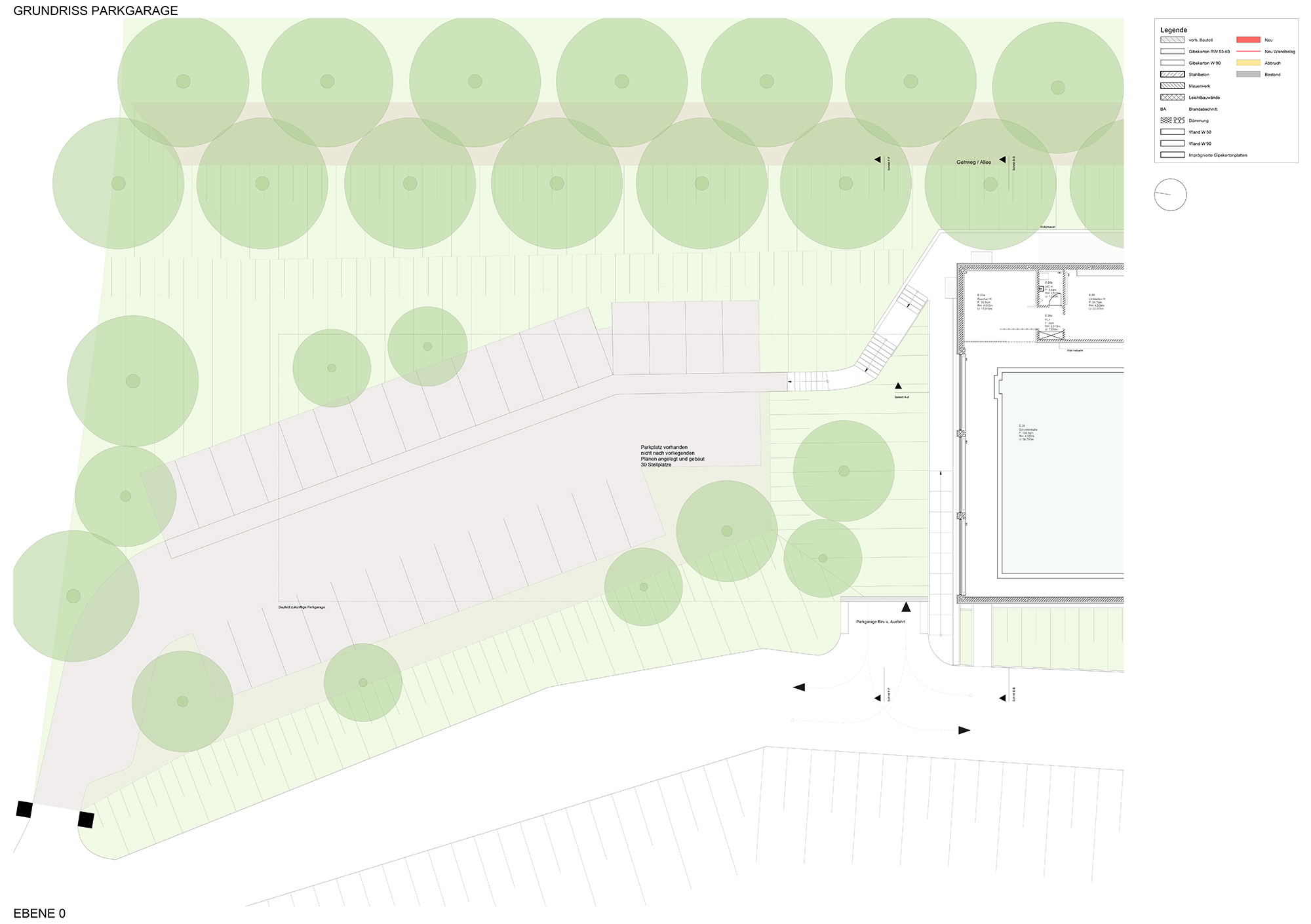

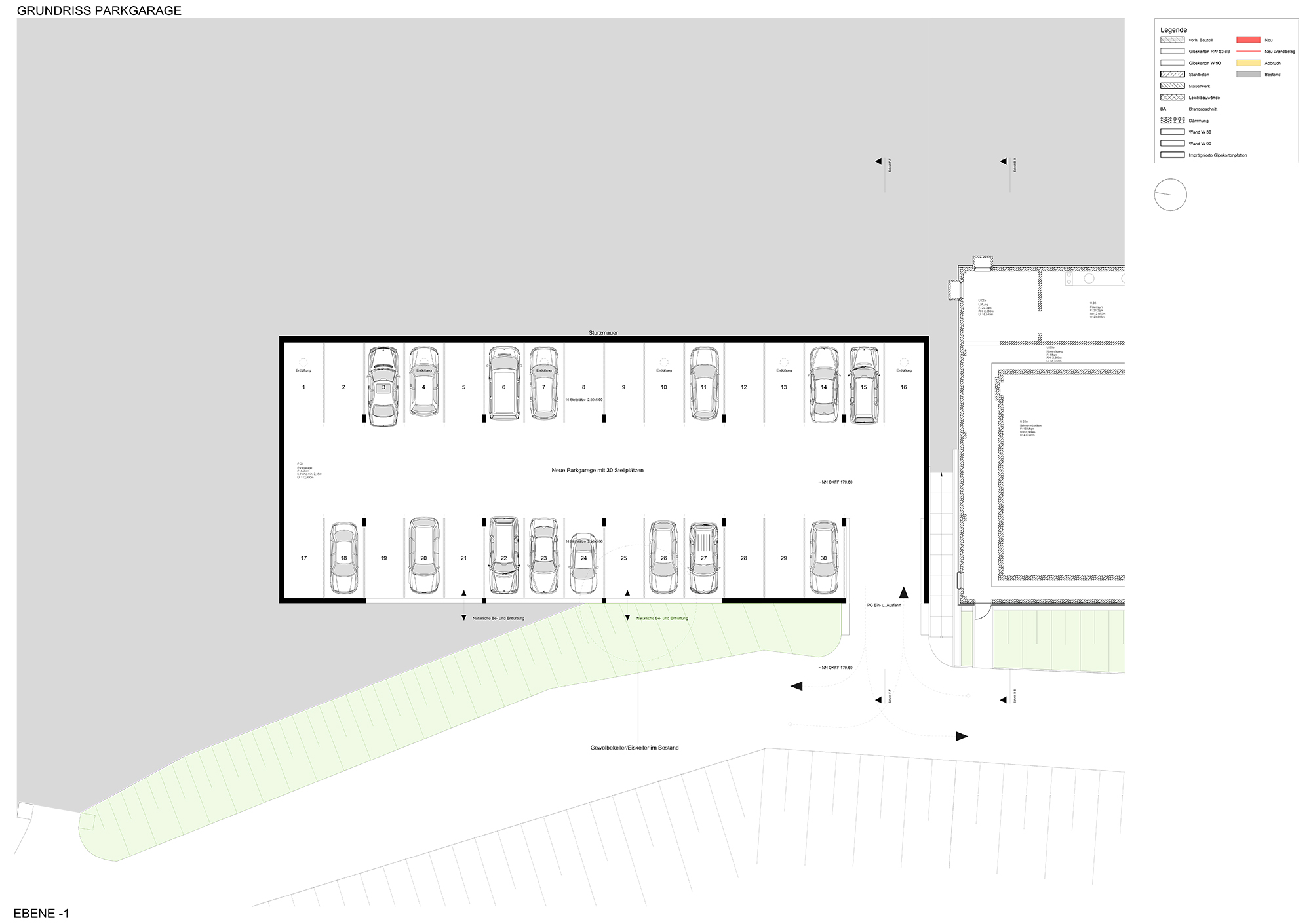

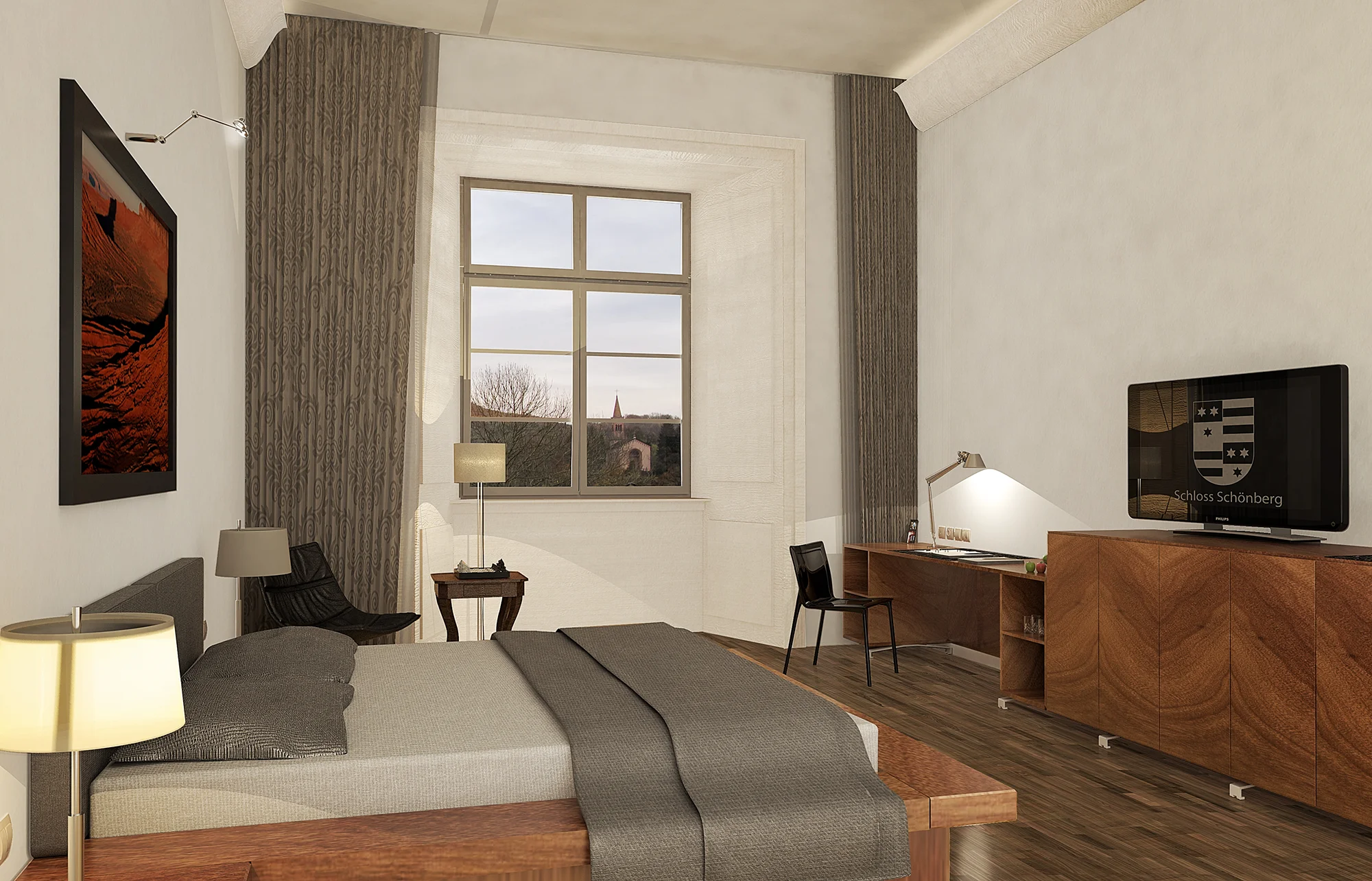

Schloss Schönberg Gästehaus Bensheim

Umbau-Modernisierung/Sanierung

Vorentwurfsplanung 2015/16

Bauherr :

DKG DEUTSCHE KULTURGÜTER GmbH

Provinzstrasse 74

13158 Berlin

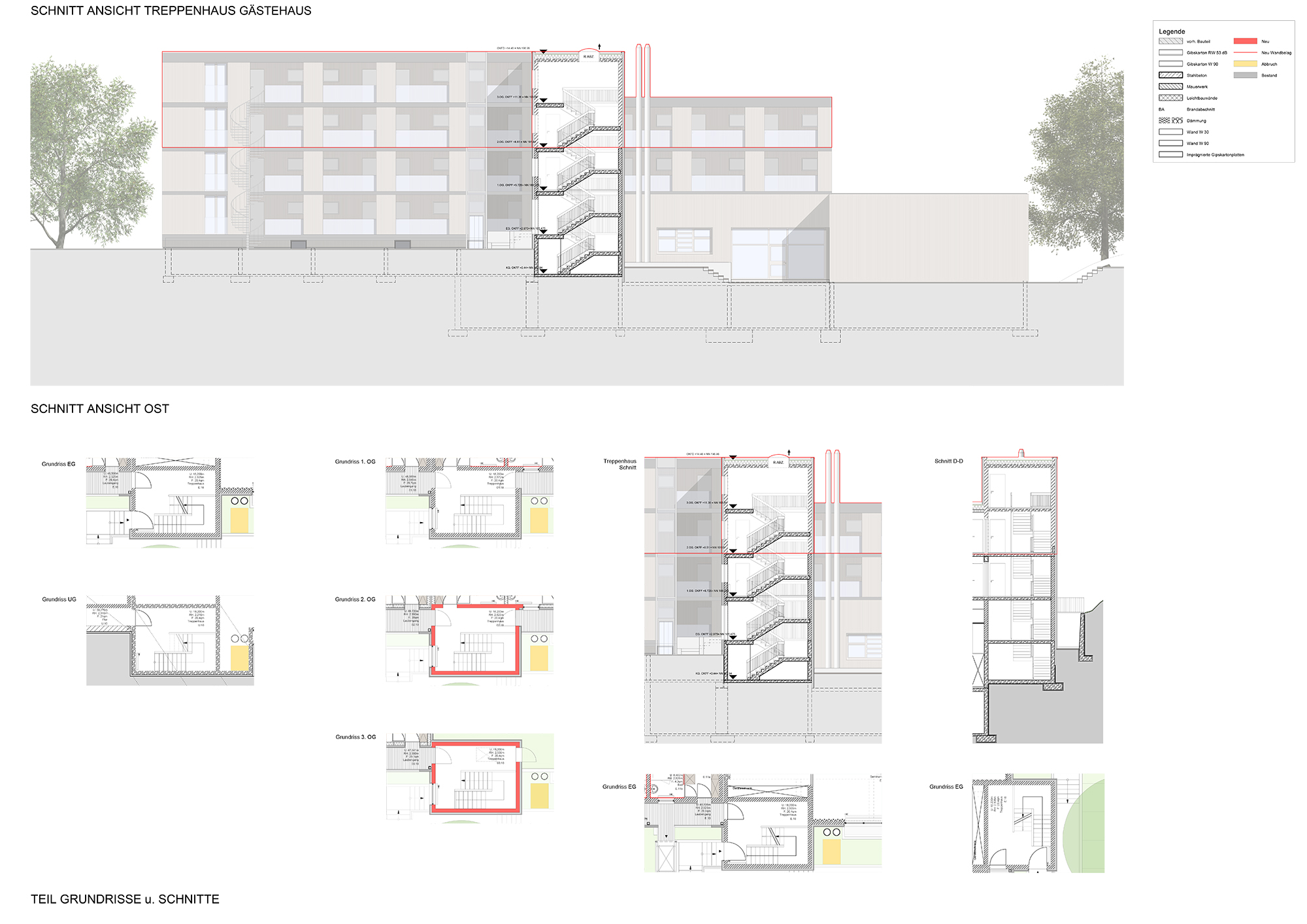

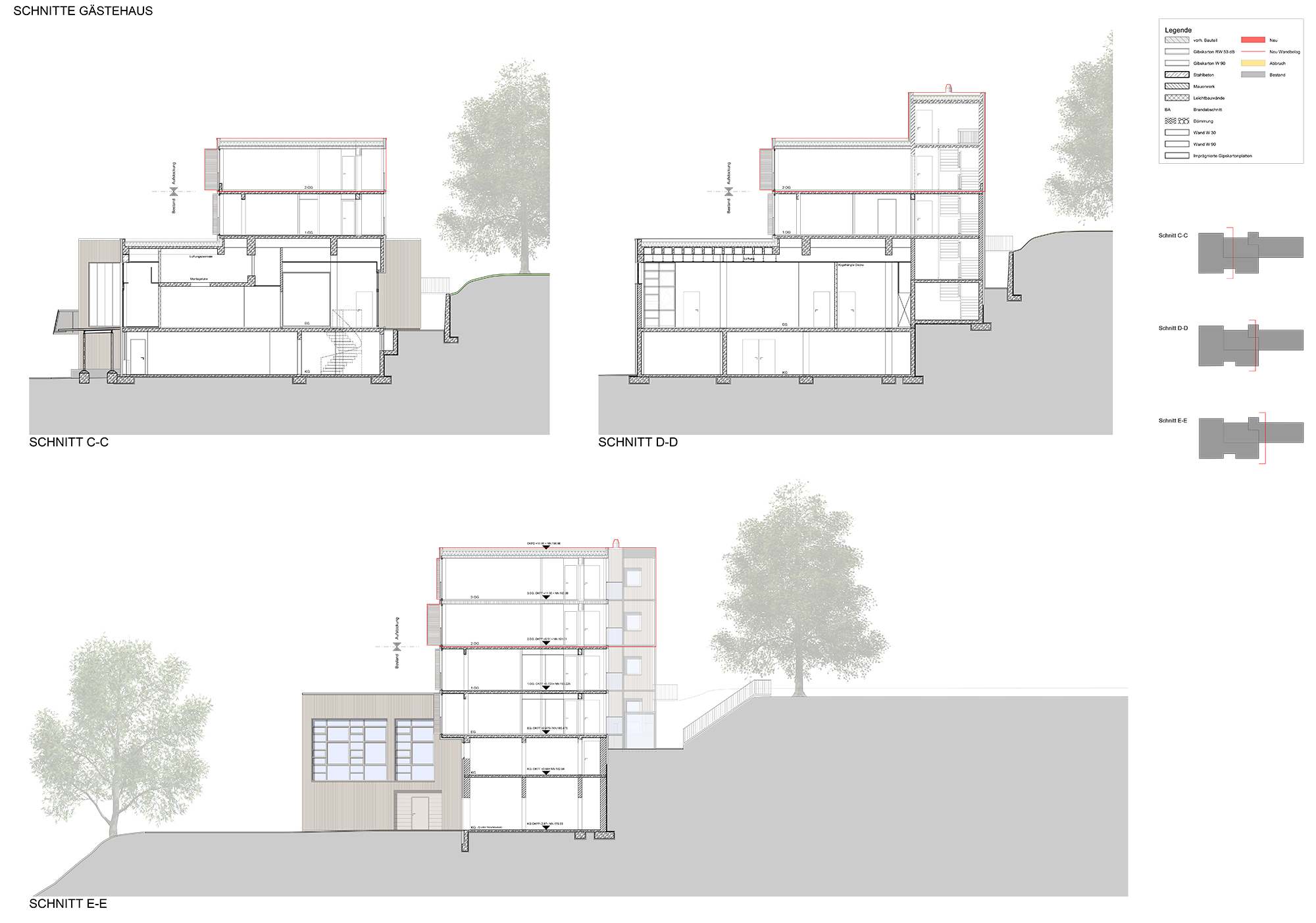

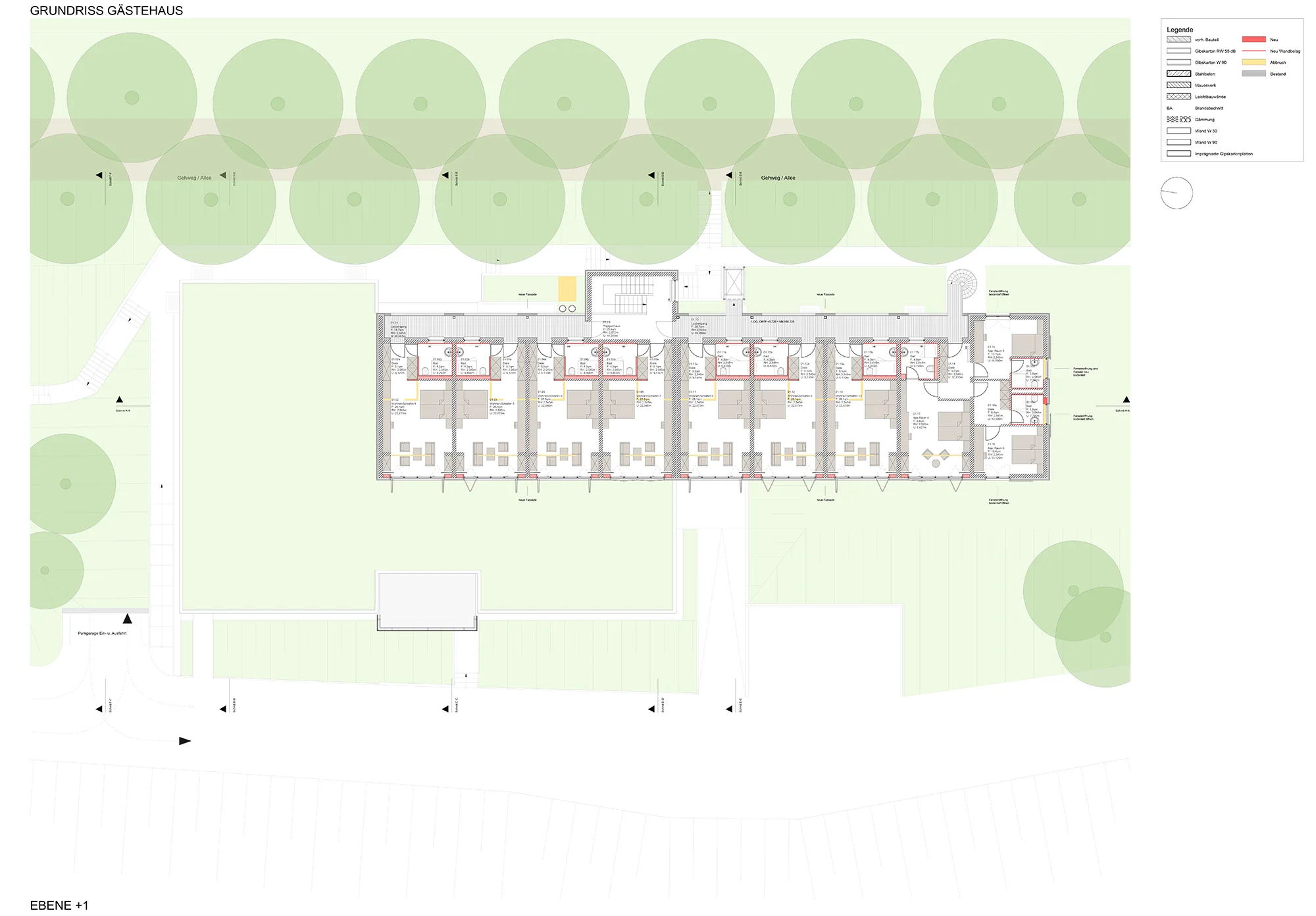

SCHLOSS SCHÖNBERG GÄSTEHAUS

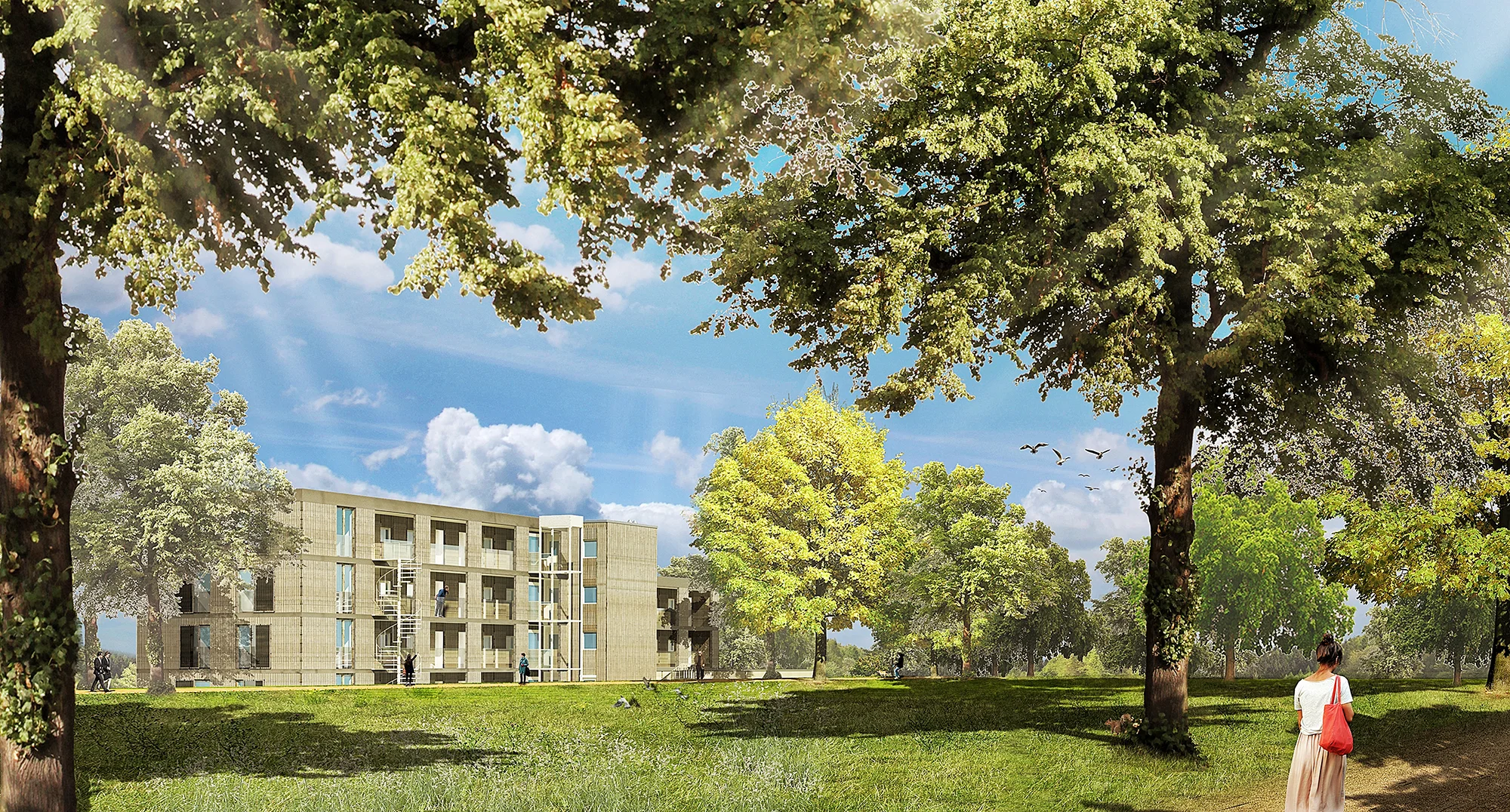

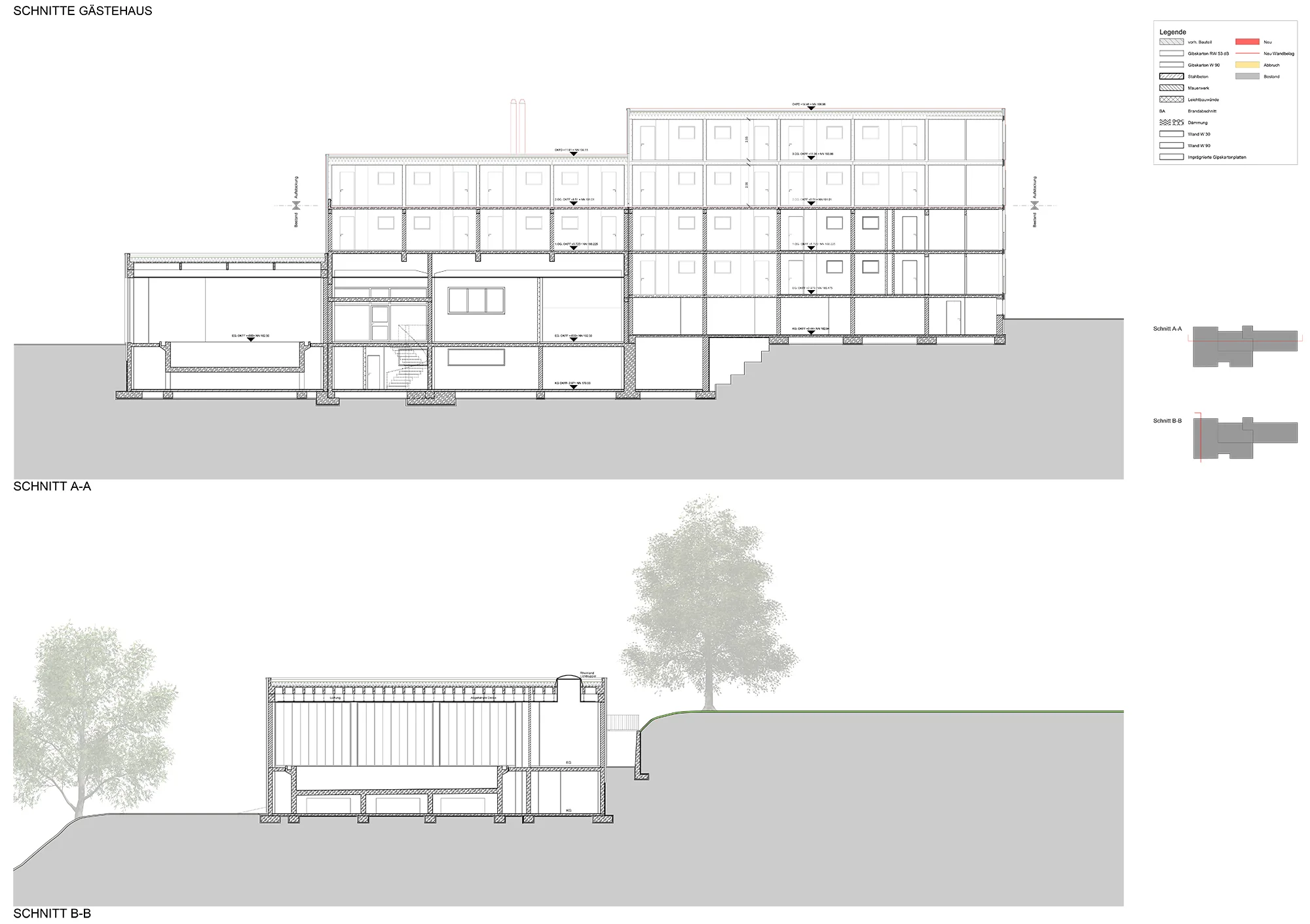

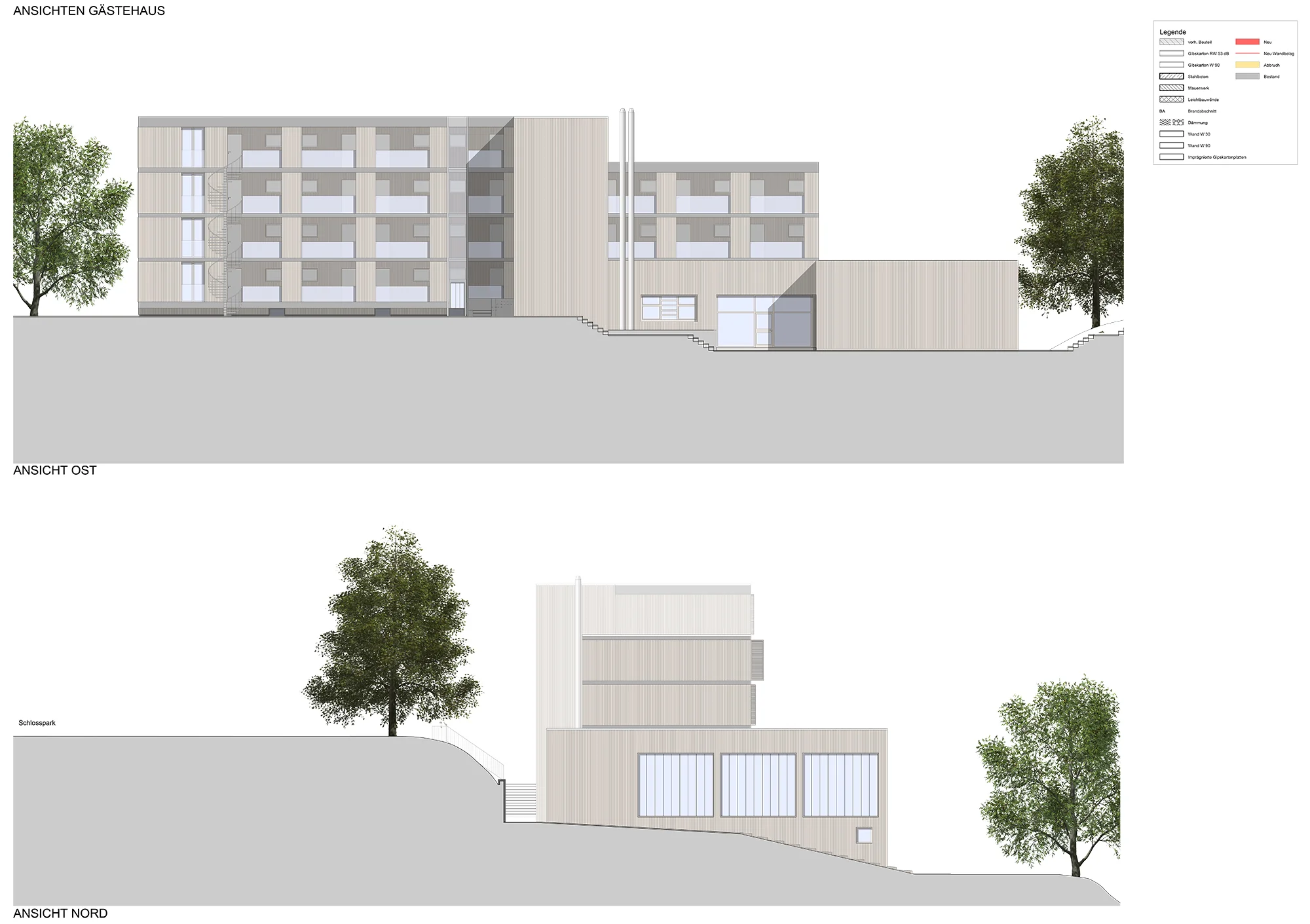

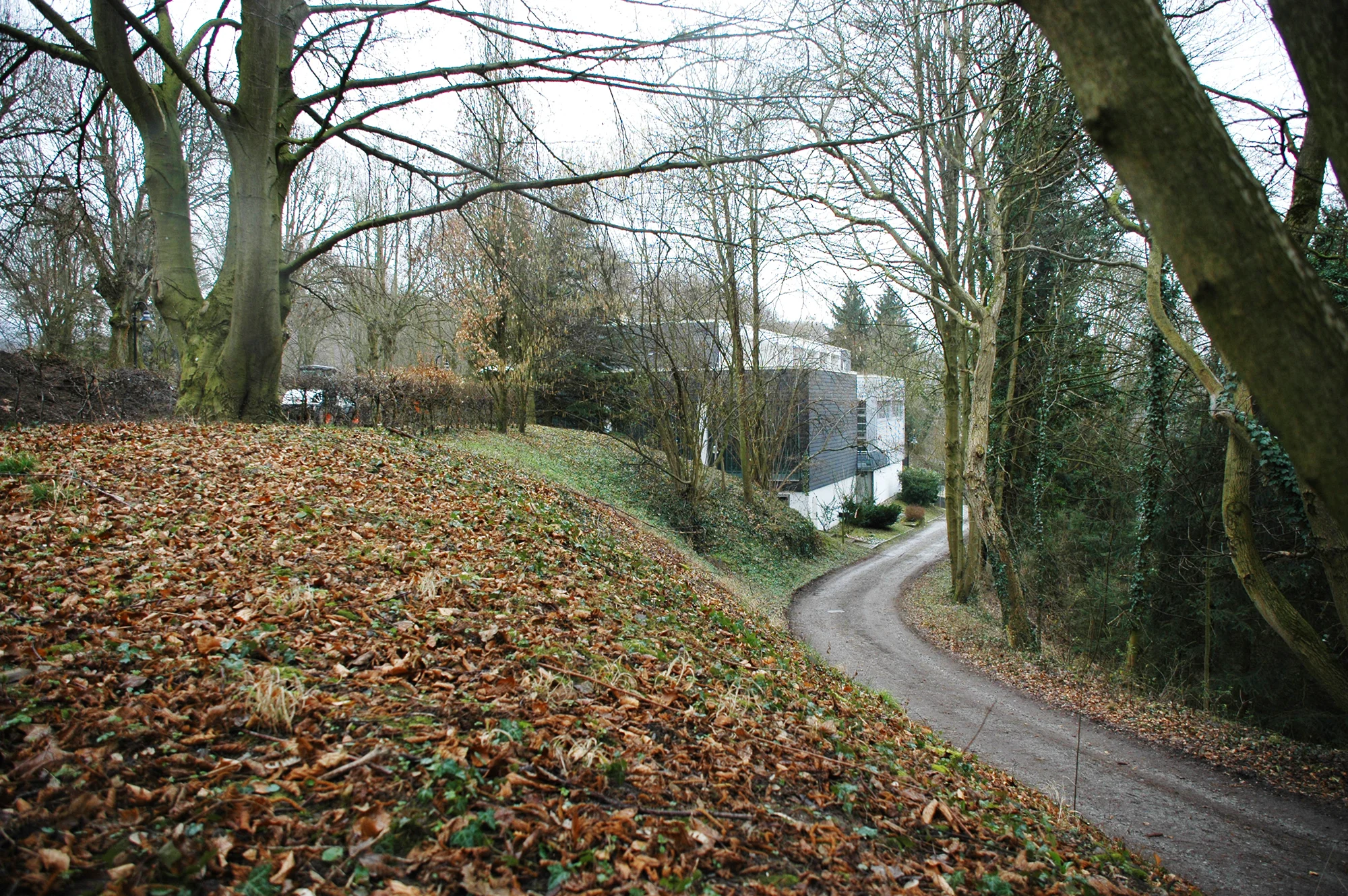

Das Gästehaus von Schloss Schönberg in Bensheim gebaut Anfang der siebziger Jahre, ist in seiner baulichen Struktur ein erhaltenswertes Gebäude. Direkt am Hang des Schlossparks gelegen, bietet das Haus seinen Gästen einen wunderbaren Blick in den vorderen Odenwald.

Umbau-Modernisierung / Sanierung

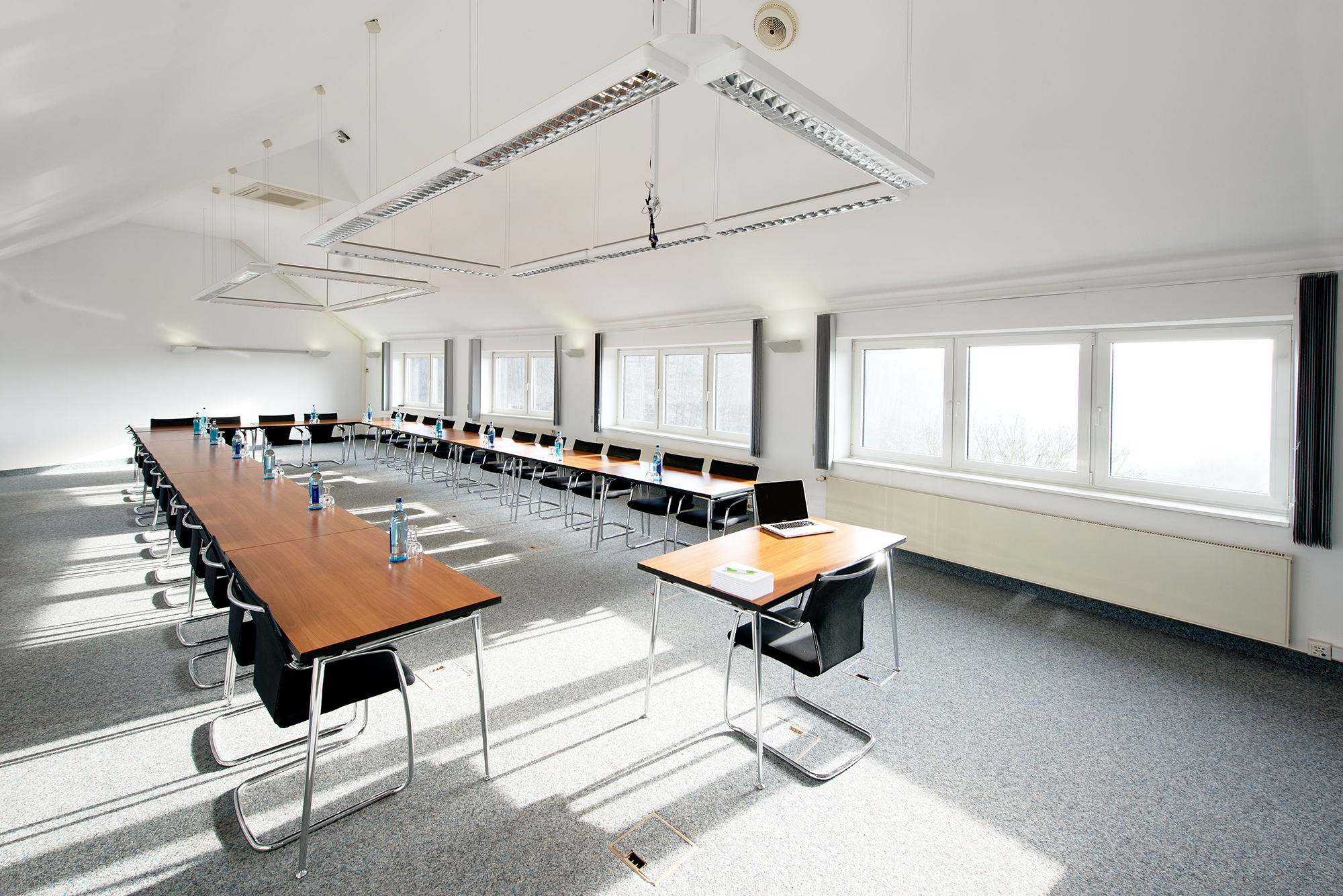

Neben der Sanierung der Seminarräume liegt der Schwerpunk der Planung auf der 1 ½ geschossigen Aufstockung in einer Holzleichtbaukonstruktion, der Modernisierung der Hotelzimmer sowie einer energetischen Sanierung der Gebäudehülle nach Stand der Technik (ENEV 2014/16). Das Gästehaus mit seinen Seminarräumen und modernen Gästezimmern ist als Erweiterung des Tagungshotels Schloss Schönberg geplant.

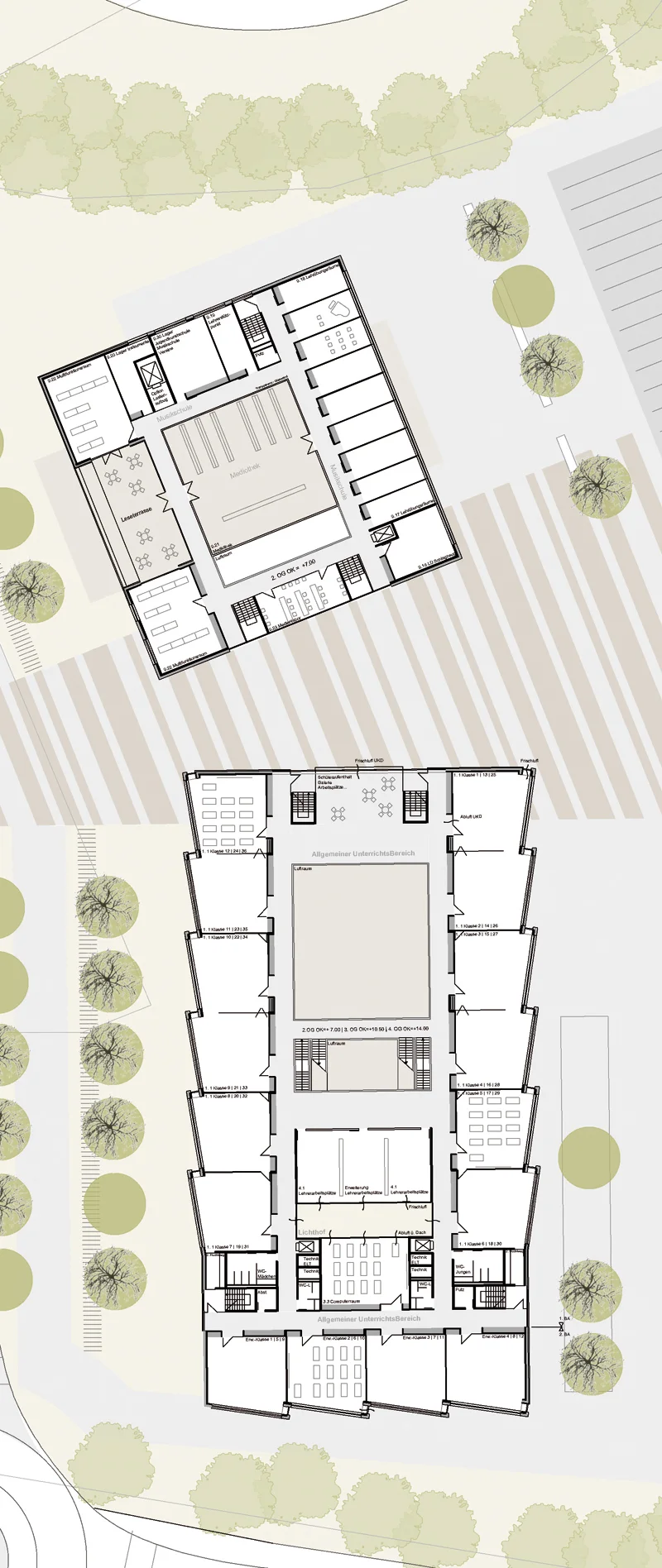

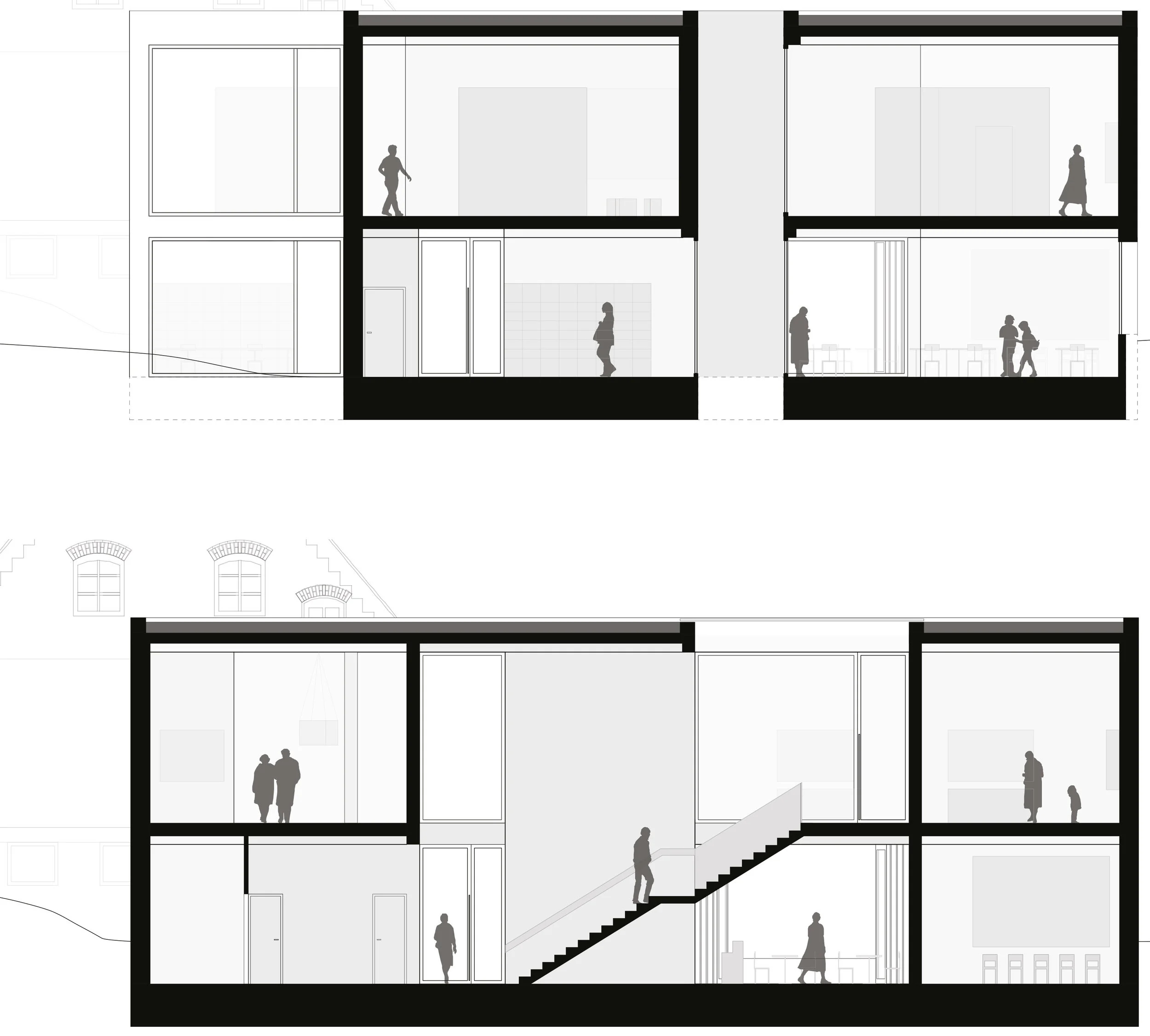

Wettbewerb "Erweiterung Kreismuseum Syke"

offener, einphasiger, hochbaulicher Realisierungswettbewerb

Darmstadt 2016

Aufgabe

Im Zuge der Ausgrabungen im Rahmen des Baus der Nordeuropäischen Erdgas-Leitung (NEL) wurde im April 2011 im Landkreis Diepholz, bei Gessel, unweit der Stadt Syke, ein 1,8 kg schwerer Goldschatz der Bronzezeit entdeckt. Dieser Fund ist der größte bisher bekannte bronzezeitliche Goldfund in Norddeutschland und Anlass für die Erweiterung des seit 1937 bestehenden Kreismuseums Syke, welches das kultur- und alltagsgeschichtliche Museum des Landkreises Diepholz ist.

Der Museumsneubau soll nicht nur ausgewählte Originale des Schatzes, den gesamten Hort in Repliken und einen Großteil der „Pipelinefunde“ aus dem Landkreis Diepholz, sondern auch die wissenschaftlichen Ausgrabungs- und Forschungsmethoden sowie deren Ergebnisse in zeitgemäßer Form präsentieren.

Angestrebt wird ein Charakter starker Erweiterungsbau, der über ein Bestandsgebäude erschlossen und an die vorhandene Ausstellung angebunden wird. Gleichzeitig soll das bestehende Ensemble des Kreismuseums sinnvoll ergänzen und sich dabei von den historischen Gebäuden abheben.

Lage

Der neue Erweiterungsbau präsentiert sich selbstbewusst zwischen dem Kreismuseum Syke, mit seiner heterogenen Struktur, und dem nahe gelegenen nordwestlichen Waldrand. Das Konzept ergänzt sinnig die kubischen Bauten des 80iger Jahre Bestandsmuseum. Auf diese Weise wird ein definierter Raum zwischen den Baumgruppen im Westen und dem Bestandklinkerbau im Osten aufgespannt. Der Neubau ist durch diese sinnfällige Ergänzung des Gebäudeensembles sowohl von der Bundesstraße als auch von dem Waldweg aus gut sichtbar und schließt gleichzeitig den Museumskomplex zum Wald und dem Landschaftsraum hin ab.

Idee – Konzept

Das Konzept sieht vor einen zweigeschossigen Kubus mit eigenständigem Charakter in einen Ausstellungsbereich im Obergeschoss und einen Multifunktionsbereich im Untergeschoss zu gliedern. Der obere Museumsteil ist introvertiert und an den bestehenden Museumsrundgang angeschlossen, der Multifunktions- bzw. Forscherbereich im Untergeschoss integriert sich harmonisch in die Topografie.

Organisation – Räumliches Konzept

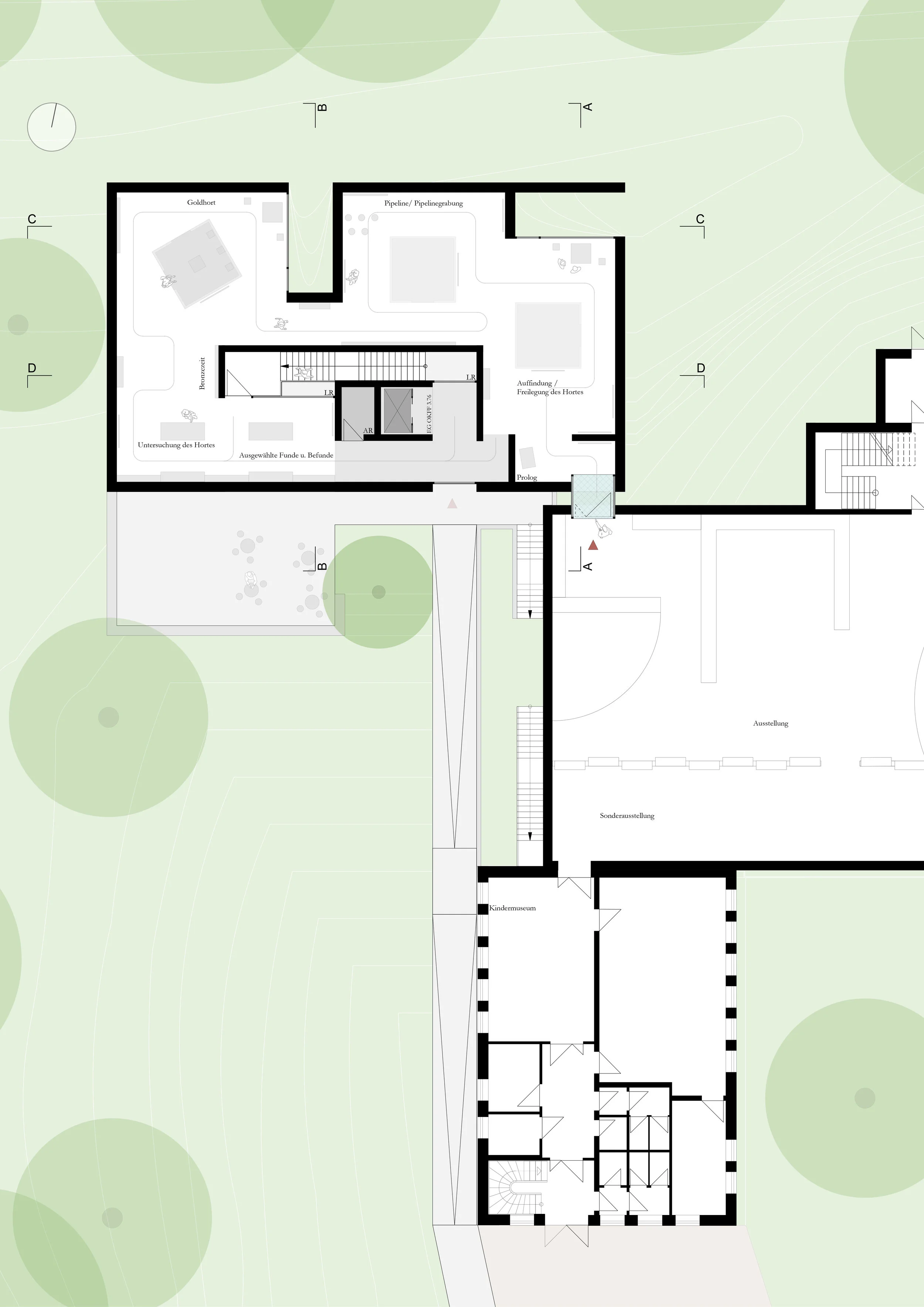

Das Obergeschoss ist über einen gläsernen Steg mit der Bestandsaustellung verbunden und beherbergt den musealen Teil des neuen Ausstellungskonzeptes:

Prolog / Auffindung - Freilegung des Hortes / Pipeline – Pipelinegrabung / Goldhort / Bronzezeit / Untersuchung des Hortes / Ausgewählte Funde u. Befunde der Pipelinegrabung im Ldkr. Diepholz.

Das Obergeschoss bildet einen Rundgang mit sich stets wandelnden Raumeindrücken, Perspektivwechseln und verschiedenen Lichtstimmungen. Der Besucher wird über das in die Lichthöfe fallende Licht „von Dunkel zu Hell“ in die verschieden großen Kabinette des Museums geleitet. Infolge dieser Lichthöfe, die baulich durch Einschnitte in dem Kubus erzeugt werden, lassen sich auch subtile und reizvolle Ausblicke in den umliegenden Wald oder in die untere Museumsebene erhaschen. Folglich wird ein Bezug zur Umgebung und den weiteren Ausstellungsbereichen geschaffen.

Auf Grund der Anordnung in größere und kleinere Kabinette und der sich stets wandelnden Blickachsen werden die Besucher als „Entdecker“ durch die Ausstellung geführt. Die einzelnen Kabinette sind so proportioniert, dass sich verschiedene Ausstellungskonzepte verwirklichen lassen. Auch das innenarchitektonische Konzept „der Räume im Raum“ durch eingestellte Kuben lässt sich hier verwirklichen.

Nach dem Erkunden des Rundgangs im oberen Geschoss können die Museumsbesucher entweder wieder in die Bestandsaustellung zurückkehren oder sich „wie die Archäologen in das Erdreich vorarbeiten“. Die untere Ebene ist durch größere Aus- und Durchblicke, sowie den Lichthöfen, in denen die Topografie in das Innere fließt, stark mit der Umgebung verwurzelt. Hier können die Besucher in Ruhe „forschen und stöbern“ oder die gesammelten Eindrücke bei einem Kaffee auf sich wirken lassen. Der Forscherbereich mit den „Labortischen" ist stets visuell über einen Lichthof mit dem Objekt-/Schaumagazin verbunden, wodurch eine wechselseitige Neugierde zwischen den Besuchern entsteht. Durch die vielen Ein- und Ausblicke wird der Eindruck vermittelt die Besucher befände sich in einer Ausgrabungsstätte. Dies kann unterstützend in die museumspädagogischen Programme und zu den Bildungsangeboten eingegliedert werden.

Auf ähnliche Weise können in der unteren Ebene auch gesonderte Veranstaltungen stattfinden. Der flexible Multifunktionsraum mit separatem Eingang, Garderobe, kleinem Cafe, einer WC-Gruppe, Abstellräumen und der Terrasse im Süden lässt hier verschiedene Veranstaltungszenarien zu.

Außenraum und Fassade

Der Museumsneubau als kubische Fortsetzung der Bestandbauten der 80iger Jahre platziert sich markant, ohne aufdringlich zu wirken, im nordwestlichen Museumsareal. Die Fassade unterstützt diese Wirkung: Der dunkle Klinker im Läuferverband nimmt Bezug auf den Bestand und die regionale Bautradition, hebt sich jedoch durch die dunkle Tönung von den Umgebungsbauten ab. Die Robustheit und Signifikanz der kubischen Museumserweiterung wird auf diese Weise gestärkt.

Über eine lange, sich in das Gelände grabende Rampe ist der Neubau mir der restlichen Durchwegung des Kreismuseums verbunden. Die Rampe dient, neben der barrierefreien Erschließung für das Museum und seiner Nutzung als Forscherlabor, auch als dramaturgischer „Abstieg“ in eine Ausgrabungsstätte. Die Außenterrasse sitzt als weiterer „Einschnitt“ in die Topografie im Süden des Kubus und kann als erweiterter Forscherbereich und Cafe-Terrasse genutzt werden.

Konstruktion und Material

Bei dem Gebäude handelt es sich um einen nicht unterkellerten, konventionellen Massivbau. Die tragende Konstruktion besteht aus einer gedämmten Bodenplatte, Streifenfundamenten, STB-Flachdecken und einem tragenden Kalksandstein-Mauerwerk, welches innenseitig glatt verputzt wird. Die Gebäudehülle besteht aus einer hinterlüfteten Klinkerfassade mit Dämmung sowie einem Flachdach mit intensiver Begrünung. Fenster und Fassadenelemente werden in einer Pfosten-Riegel-Konstruktion mit LM/Holz und Wärmeschutzverglasung ESG/VSG ausgeführt. Im Innenraum bestehen die Oberböden aus geschliffenem Zementestrich oder alternativ aus Bitumen-Terrazzo auf TS-Platten. Die Holztüren werden raumhoch mit Blockfutter ausgeführt. Ansonsten sieht der Entwurf die Museumsausstattung als reduziert und der Ausstellung angemessen vor; Akzentuierte Raum- und Objektbeleuchtung, akustisch wirksame abgehängte Decken mit Einbaustrahlern u.a. Die HLSE Ausstattung wird einfach ausgeführt; Be- und Entlüftungsanlagen für die Ausstellungs- undArbeitsräume, Beheizung, kombinierte stationäre Heizflächen in Verbindung mit der Klimaanlage.

Nachhaltigkeit

Für die Tragkonstruktion und die Fassade wurden ausschließlich langlebige und nachhaltige Materialien gewählt die regional bezogen werden können. Die Gliederung in Ober- und Untergeschoss und die Möglichkeit diese Bereiche autark zu betreiben erlaubt es in Zukunft auch Alternativkonzepte für die Ausstellungen zu realisieren.

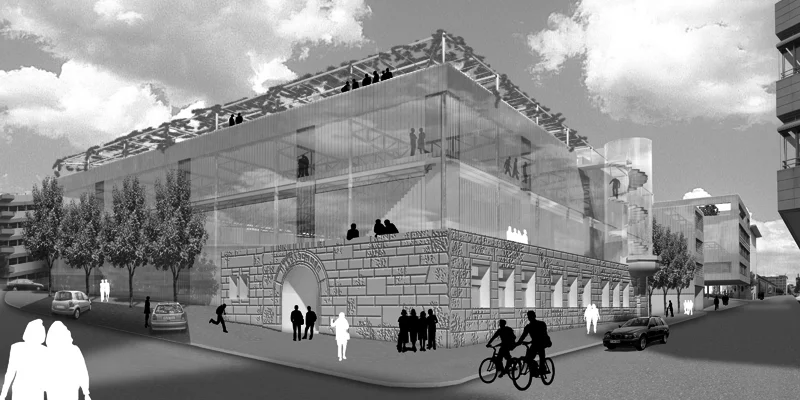

Kulturprojekt Marstall

Offener internationaler Wettbewerb

für die zukünftige Nutzung des Marstallgebäudes

München 2007

Wettbewerb 2. Rang (Ankauf)

Um die Stärke und Kraft des historischen Gebäudes zu nutzen, schlagen wir eine 'leichte', entmaterialisierte Aufstockung vor. Das Volumen des Konzertsaals steigt leuchtend aus dem Umriss des Marstalls hervor, die starken Mauern bilden einen monumentalen Sockel - einen edlen Rahmen für alle kulturellen Veranstaltungen.

Der Marstallplatz in München führte seit der Zeit seines Wiederaufbaus über Jahrzehnte ein Schattendasein. Mit dem Neubau der Zentralverwaltung der Max-Planck-Gesellschaft Anfang der 90er Jahre wurde die Neuordnung des Areals eingeleitet. Die Bebauung des südlichen Marstallplatzes stellt zur Maximilianstraße zwar einen städtebaulichen Abschluss dar, der im Krieg zerstörte und in seiner äußeren Erscheinung wieder aufgebaute Marstall spielt im Münchner Kulturbetrieb bisher jedoch eine eher untergeordnete Rolle. Der neue Konzertsaal im Marstall wird das kulturelle Zentrum um die Residenz ergänzen und schafft einen Ort der Musik für ein internationales Publikum mitten im Herzen der Stadt.

Der vorliegende Entwurf erhält den Marstallplatz in der heute definierten Form und macht aus ihm das Entrée für Musik, Theater- u. Kulturgenuss 'hinter der Residenz'. Die ehemalige königliche Hofreitschule von Leo von Klenze bildet mit ihren klassizistischen Fassaden eindeutig die städtebauliche Dominante am Platz.

Um die historischen Raumgrößen und Raumproportionen wieder erlebbar zu machen und die Stärke und Kraft des historischen Gebäudes zu nutzen, schlagen wir eine leichte, entmaterialisierte Auf- stockung vor. Das Volumen des Konzertsaals steigt leuchtend aus dem Umriss des Marstalls hervor, die starken Mauern bilden einen monumentalen Sockel. Alle kulturellen Veranstaltungen - Konzert, Theater, Tagungen oder sonstige Großveranstaltungen -  finden in diesem edlen und prachtvollen Rahmen statt.

Die klassische, axiale Erschließung durch die Portale wird übernommen. Zentrales Element des Entwurfs ist das sich nach oben entwickelnde Foyer:

Treppe, Aufzugsanlage, Lufträume und Galerien verbinden die verschiedenen Ebenen und bilden so ein durchgängiges Raumgefüge. Auf der Eingangsebene befindet sich neben den Garderoben und Serviceeinrichtungen auch einer der beiden Zugänge zum Studiotheater (das Theater verfügt zusätzlich über ein eigenes kleines Foyer).

Auf dem Weg zum Konzertsaal bildet eine breite, signifikante 'Freitreppe' den Auftakt zum Lustwandeln - Sehen und Gesehen werden - zwischen den Foyerebenen, Bars und Pausenbereichen. Die Loggia auf Höhe des zweiten Ranges lädt zu einem Rundumblick über Hofgarten und Staatskanzlei, Residenz und Marstallplatz ein. Das Aufsteigen zur Musik lässt den Besucher in eine eigene Welt ein- tauchen, er gewinnt Abstand vom Alltag und bereitet sich auf den Musikgenuss vor. Mit dieser Inszenierung wird das Potential des Marstalls voll ausgeschöpft, wertvolle Spuren und Fragmente der vergangenen Epochen werden zu neuem Leben erweckt - dann das Erlebnis des Konzertsaals: Ein klassischer 'Schuhkarton' mit brillanter Akustik, ein Raum ganz und gar für die Musik. Der Saal steht im internationalen Kontext mit den großen Konzertsälen der Welt, seine Unverwechselbarkeit erhält er durch die Integration in dieses wertvolle, historische Gebäude. Dem Bereich der Musik wird auf der Ostseite des Areals an der Marstallstraße ein 'Künstlerhaus' zur Seite gestellt. Die Gestaltung orientiert sich an der Bebauung des südlichen Marstallplatzes zur Maximilianstraße, verbindet sich jedoch über die eigene Architektursprache mit dem Marstall. Alle dienenden Funktionen, die für den Musik- und Kulturbetrieb im Marstall notwendig sind, werden hier untergebracht. So ist eine klare Trennung zwischen Publikum und Künstlern gewährleistet, die sich erst im Saal begegnen. Über das Raumprogramm hinaus lassen sich weitere thematisch naheliegende Nutzungen (Tonstudio, Musikverlag, Eventagentur etc.) in das Künstlerhaus integrieren. Im Untergeschoss mit Tiefgarage sind sowohl die Nebenräume des Theaters, als auch die notwendigen Technik- und Nebenraumflächen untergebracht.

Akustik

Das Ziel der Planungen ist es, einen Konzertsaal zu konzipieren, der den internationalen Ansprüchen an brillante Raumakustik genügt.

Wie bei vielen weltberühmten Konzertsälen (z.B. dem Konzerthaus Berlin oder dem Saal des Wiener Musikvereins) ist durch die Form des Marstalls der sogenannte 'Schuhkarton' festgelegt. Diese klassische Raumform stellt eine sehr gute Voraussetzung für optimale Raumakustik dar.

Die im Konzertsaal anzustrebenden Nachhallzeiten sind im weiteren Verlauf des Projekts in Abstimmung mit dem Auslober konkret festzulegen. Ein leichter Anstieg der Nachhallzeit zu tiefen Frequenzen verleiht einen warmen Raumklang, der das Klangvolumen der Instrumente erhöht.

Durch die ansteigende Bestuhlung ist gute Sichtverbindung zum Orchester gegeben, gleichzeitig werden die akustischen Verhältnisse optimiert.

Der neben dem Orchester und im vorderen Saalbereich gelegene Teil der Seitenwände dient dem guten Hören der Musiker untereinander und der Versorgung des mittleren und hinteren Zuhörerbereichs mit kurzzeitigen, die Durchsichtigkeit erhöhenden Reflexionen. Im hinteren Saalbereich werden diffuse, den Raumeindruck fördernde Reflexionen erzeugt. Um das gegenseitige Hören der Musiker weiter zu verbessern ist vorgesehen, über der Bühne abgehängte Reflektoren (ca. 10 Stck.) anzuordnen, deren Neigungswinkel im Rahmen der weiteren Planungen zu optimieren sind.

Zur Vermeidung von störenden Schallreflexionen von der Saalrückwand ist bis auf eine Höhe von ca. 2 m eine schallabsorbierende Wandbekleidung vorgesehen. Oberhalb werden die Rückwände diffus schallreflektierend ausge- bildet.

Die Galerien, die Deckenreflektoren und die ansteigende Bestuhlung, sowie eine mögliche, teilweise diffus reflektierende Ausbildung der Seitenwände sorgen für eine hohe Diffusität des Schallfeldes und eine hohe Durchsichtigkeit. Um eine möglichst große Unabhängigkeit der Nachhallzeit des Konzertsaales von der Besetzung zu erreichen, ist Polstergestühl vorgesehen. Konzertsaal

Im Rahmen der weiteren Planungen wäre mit dem Auslober abzustimmen, ob der Raum ausschließlich als Konzertsaal genutzt werden soll, oder ob auch Veranstaltungen wie z.B. Tagungen, Festveranstaltungen oder Bälle stattfinden sollen. Dies könnte den Einbau von variablen Schallabsorptionsflächen sinnvoll machen, die z.B. als Stoffaushänge im Podiumsbereich und als Wandbekleidungen oberhalb der Seitenstege ausgeführt werden könnten.

Konstruktion

Das architektonische Konzept sieht eine leicht erscheinende, entmaterialisierte Aufstockung des Gebäudes vor. Diese Wirkung wird durch die Wahl der konstruktiven Elemente erreicht.

Die Aufstockung wird in Skelettbauweise realisiert, deren Materialisierung in Stahl-, Stahlverbund- oder Stahlbeton erfolgen kann. Eine Entscheidung hierüber soll im Zusammenhang mit dem Brandschutzkonzept getroffen werden. Ziel ist, die Tragelemente durch eine optimale Stützenstellung filigran zu halten. Die vertikalen Lasten der Aufstockung werden dementsprechend im Schatten der Bestandskonstruktion durch in Gebäudequerrichtung gespannte Tragelemente abgefangen, die oberhalb dieser Abfangebene eine variable Stützenstellung erlauben. Die Tragelemente der Abfangkonstruktion können in Stahl-, Stahlverbund-, oder Spannbeton materialisiert werden. Sie tragen die vertikalen Kräfte in neue Stahlbeton- oder Stahlverbundstützen ab, die in Schlitzen in den Bestandselementen versenkt werden und somit optisch neutral sind. Die Stützen werden schubfest mit dem Bestand verbunden, so dass dieser die horizontalen Kräfte auf die Aufstockung abtragen kann. Unterhalb der Aufstockung werden somit keine optisch in Erscheinung tretenden neuen Elemente erforderlich.

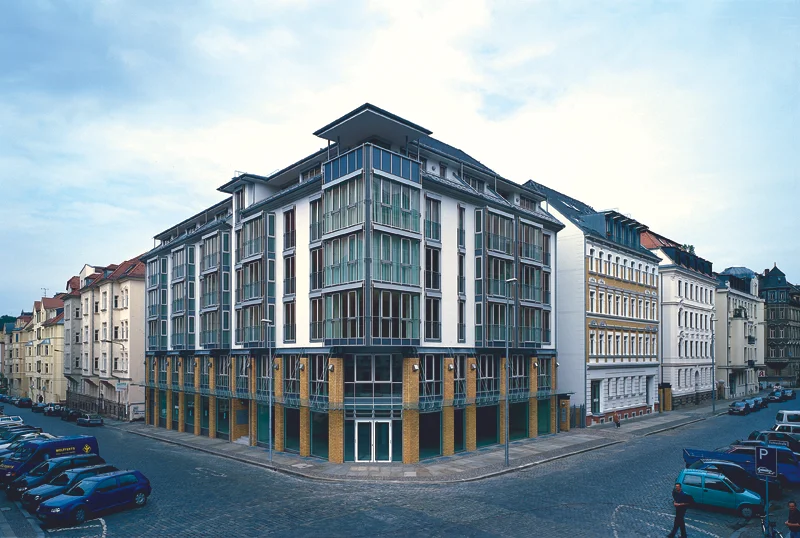

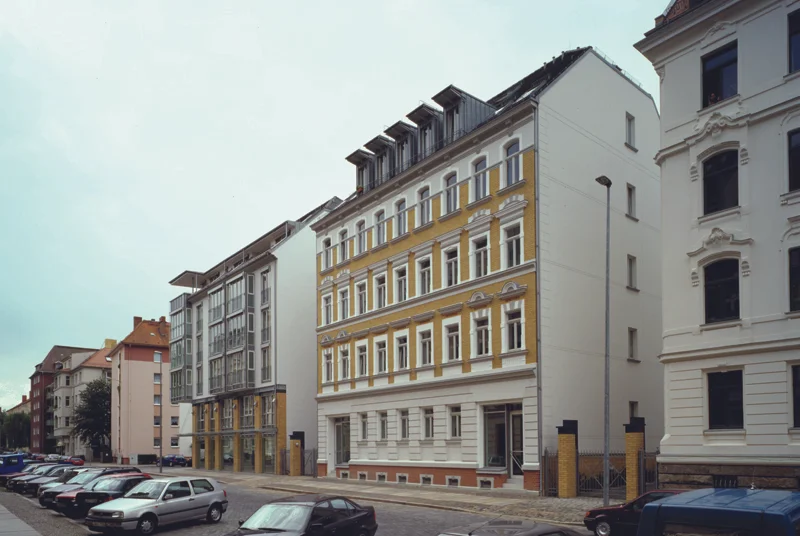

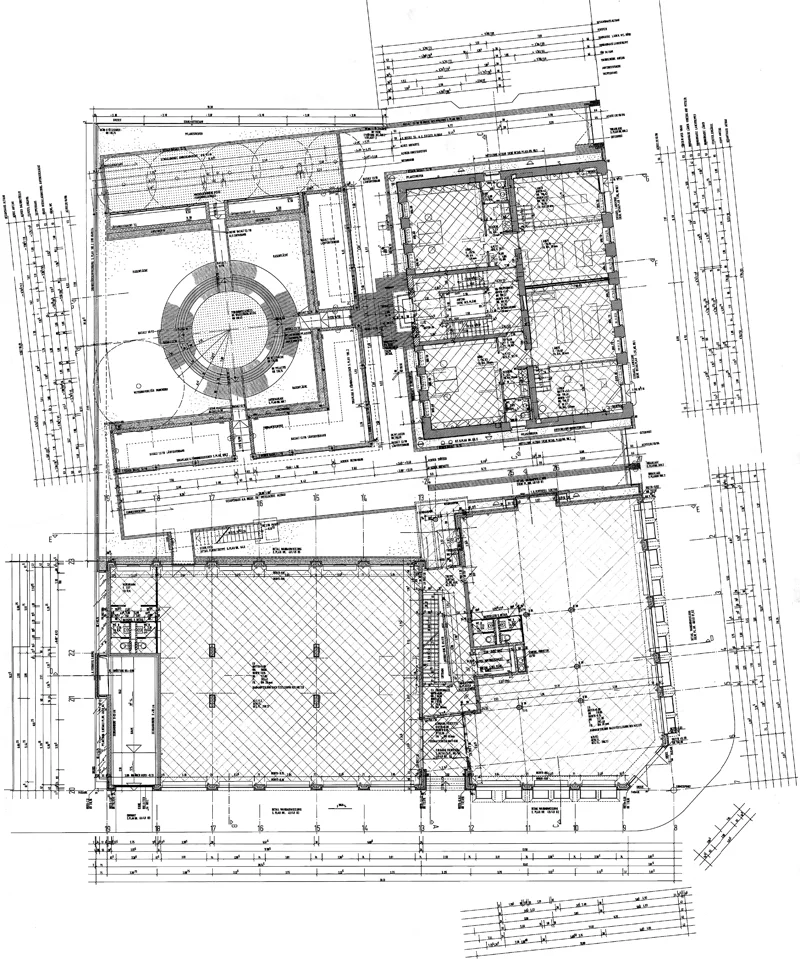

Wohn- und Geschäftshaus Leipzig

Planungs- und Bauzeit:

1995-1998 / 2000-2001

Standort: Kochstrasse 64/ 66

04275 Leipzig-Connewitz

Bauherr: Fam. Dürbeck GbR Frankfurt/ Main

LPH 1-9 mit Innenausbau und Aussenanlagen

Die Sanierung des denkmalgeschützten Gründerzeitgebäudes bildet ein Ensemble aus Alt und Neu, das zur Aufwertung des Stadtviertels beiträgt.

Ausgangssituation / Entwurfsgedanke

Ausgangssituation für die Planung war die Sanierung des denkmalgeschützten Gebäudes Kochstrasse 64 in Verbindung mit einem neuen, mehrgeschossigen Wohn- und Geschäftsgebäude mit dem Ziel, ein harmonisches Ensemble aus 'Alt und Neu' schaffen zu können, von dem eine Signalwirkung für das Quartier ausgeht.

Das Grundstück von rund 1600 m² im Süden der Stadt ist verkehrstechnisch optimal angebunden und erschlossen und befindet sich in nächster Nähe zum Zentrum. Darüber hinaus wird die Qualität des Grundstückes durch die weitreichenden Grünflächen entlang der Wasserläufe von Parthe, Weisse Elster und Nahle positiv beeinflusst.

Die Bauform des Neubaus entwickelt sich aus den städtebaulichen Strukturen und Merkmalen des Quartiers, die gekennzeichnet sind von Gestaltungselementen der um die Jahrhundertwende entstandenen villenartigen Wohnhäuser mit dekorativer Ornamentik der Straßenfassaden und reduzierter, schlichter Gestaltung der Hoffassaden.

Gebäudestruktur / Neubau

Der Neubau nimmt Bezug auf die Fluchten der Altbauten Kochstrasse 64 / Fichtestrasse 9 und bildet mit seiner Fassade den räumlichen Abschluss zur Fichtestrasse. Das Krüppelwalmdach, die traditionelle Dachform, ist Teil der umgebenden Dachlandschaft. Der Glaserker an der Straßenkreuzung akzentuiert die Bedeutung der Gebäudeecke in der bestehenden Bebauung.

 In dem 5-geschossigen Baukörper befinden sich 28 Wohneinheiten von unterschiedlichem Typus und  mehr als 1000 m² aufteilbare Büro- und Gewerbeflächen im Erdgeschoss und 1.Obergeschoss.

Abstell- und Technikräume befinden sich im 1. und 2. Untergeschoss auf gleichem Niveau mit der Tiefgarage, die 52 Stellplätze in Doppelparkern bzw. alternativ 60 Stellplätze in Doppel- und Dreifachparkern beinhaltet.

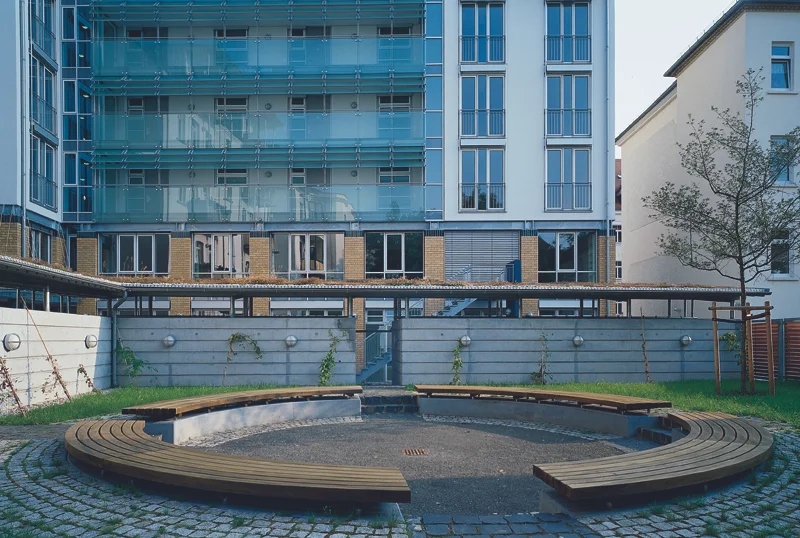

Der Innenhof bietet die Möglichkeit, attraktiven Raum für Kinderspiel, Aufenthalt und Grünflächen mit Baumgruppen zu schaffen. Der begrünte Wohnhof wird von einer transparenten, als Pergola ausgebildeten, überdachten Stahlkonstruktion gefasst, gleichzeitig bietet sich hier die Unterbringung von Müllplätzen und Fahrradständern.

Altbau

Das denkmalgeschützte 4-geschossige Gebäude aus der Gründerzeit sollte in seiner baulichen Struktur von Grund auf saniert werden. Der Erhaltung und Sanierung der Straßenfassade, der Rekonstruktion des Dekors und der Ornamentik kamen hierbei besondere Bedeutung und Aufmerksamkeit zu.

Mit dem Ausbau des Dachgeschosses ließen sich         8 Wohneinheiten realisieren, die Läden im Erdgeschossbereich - teilweise halbgeschossig versetzt - wurden in ihrer ursprünglichen Gestalt wiederhergestellt.

Durch eine Neustrukturierung  und Orientierung nach Westen zum Innenhof, sowie einer Galerie-Ausbildung im Dachgeschossbereich, erfahren die Wohnungen eine wesentliche Qualitätsverbesserung.

An konstruktiven Maßnahmen wurden neben der Trockenlegung des Kellermauerwerks die Sanierung der Holzbalkendecken, der Einbau eines neuen Treppenhauses, der Neubau des Dachstuhles sowie der bautechnische Ausbau aller Geschosse vorgesehen.

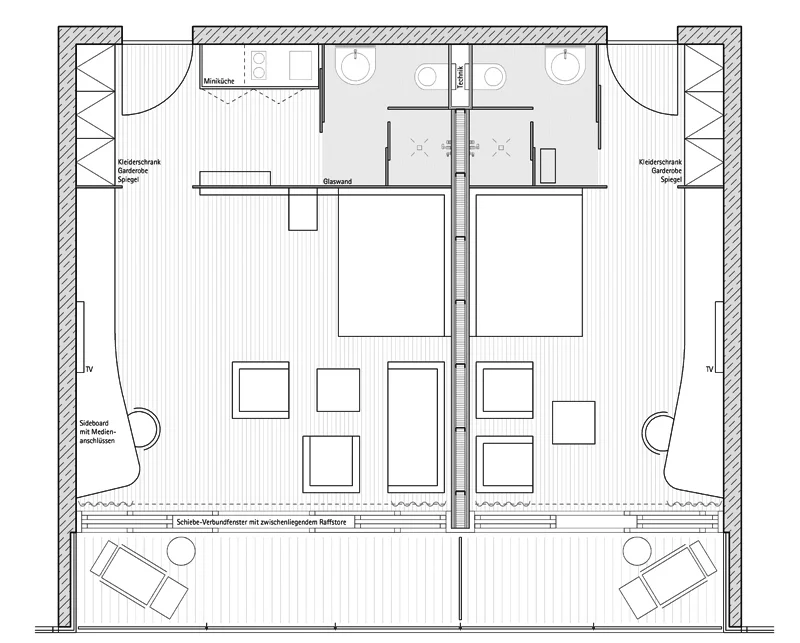

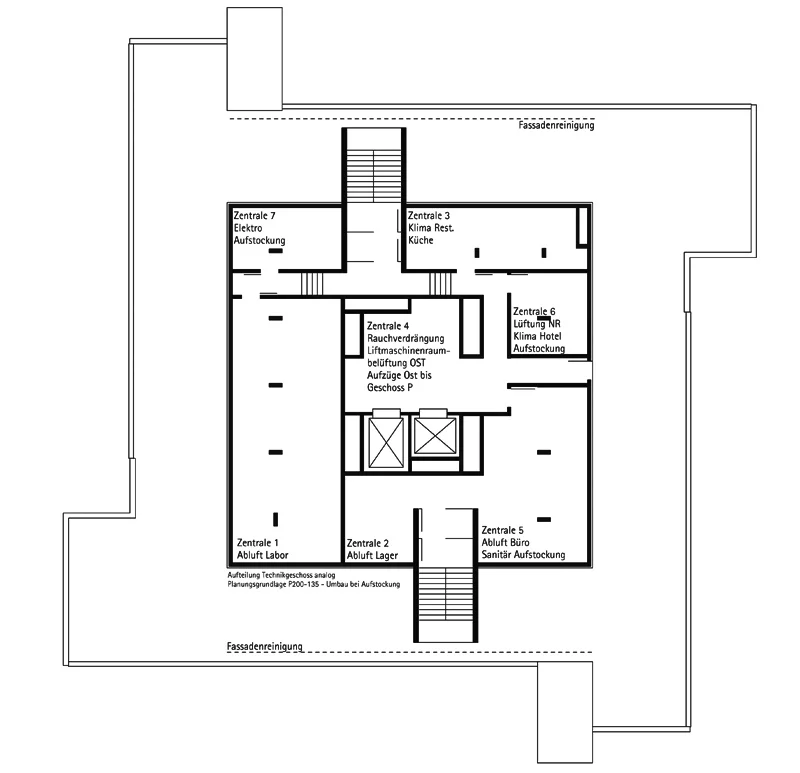

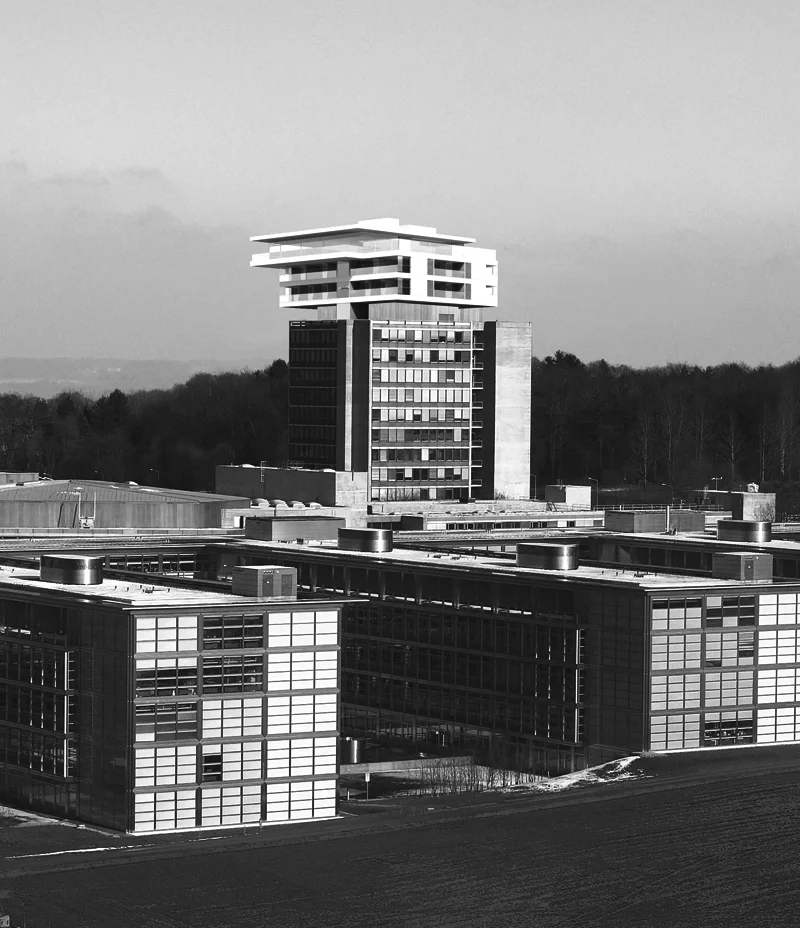

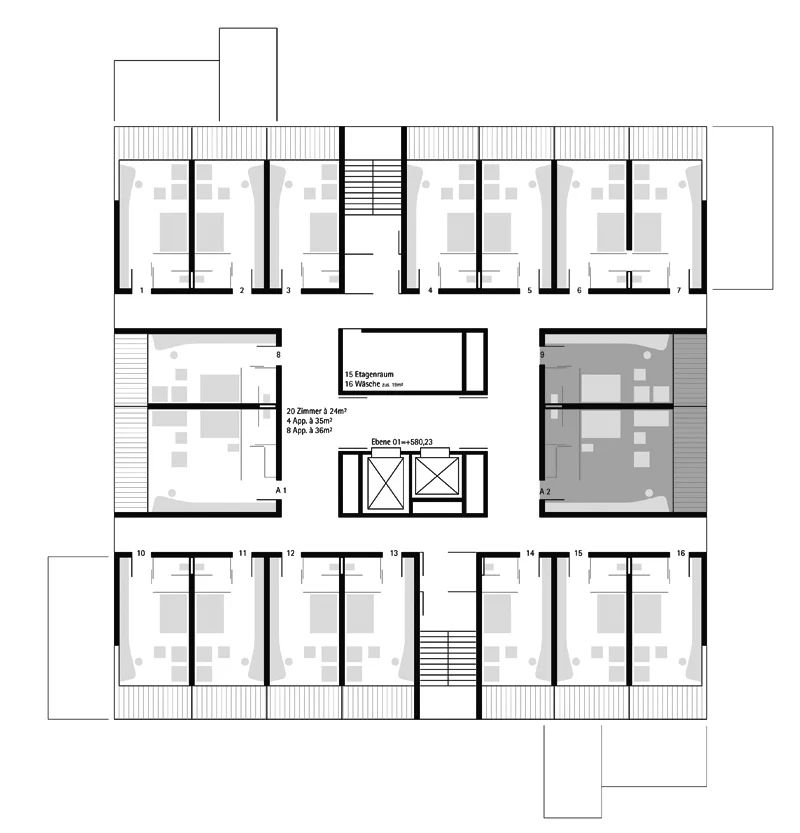

Aufstockung HPP

Gästehaus der ETH Zürich

CH - Zürich

Wettbewerb 2007

Himmel und  Wolken   ...   die Kulisse für das neue Gästehaus der ETH Zürich.

Die helle, im Sonnenlicht leuchtend weiße Fassade hebt sich ab vom Blau des Himmels und erzeugt einen ’leichten’ Eindruck gegenüber dem in seinem Charakter erhaltenen Steiner-Bau.

Idee

Als Landmark am höchsten Punkt des Campus Hönggerberg macht es neugierig auf die Aussicht ’von dort oben’. Die helle, im Sonnenlicht leuchtend weiße Fassade hebt sich ab vom Blau des Himmels und erzeugt einen ’leichten’ Eindruck gegenüber dem in seinem Charakter erhaltenen Steiner-Bau. Ausschwenken und Auskragen der Gastronomieetage stellen einen klaren Bezug zum Campus und der zentralen Plaza her. Die prägnante, dynamische Figur unterstreicht den luftigen Gesamteindruck der Aufstockung, weithin sichtbar als ein neues städtebauliches Wahrzeichen. Die klare Form, die sich durch ihre Eigenständigkeit in Proportion und Materialität auszeichnet, gibt dem Campus einen neuen Identifikationspunkt mit hohem Wiedererkennungswert.

Eine deutliche Zäsur zwischen Alt und Neu nimmt die bestehende Technikstation auf, die verlängerten Treppenhäuser machen die vertikale Verbindung ablesbar.

Das akademische Gästehaus setzt sich aus zwei Grundkörpern zusammen: Ein auf dem Umriss des Steiner-Baus aufbauender zweigeschossiger Kubus, der die Zimmer und Apartments aufnimmt, und das zweiseitig zum Campus auskragende Gastronomiegeschoss. Das Restaurant mit Bankett- und Lounge-Bereich stellt ein exklusives Angebot in attraktiver Lage dar. Der nach Süden orientierte Dachgarten bietet Erholungsmöglichkeiten für Gäste der Universität. Eine dem Restaurant zugeordnete Terrasse erweitert den Raum nach außen.

Alle drei Ebenen werden über den Aufzugskern zentral erschlossen. Helle Flurzonen setzen den äußeren ’leichten’ Eindruck im Inneren fort.

Auf Ebene 3, an der Rezeption, wird der Gast empfangen und informiert. Das Entrée zum Restaurant befindet sich direkt im Anschluss an die Rezeption.

Material und Fassadengestaltung

Das ruhige Spiel von offenen Glasfassaden und geschlossenen weißen Wandflächen und Untersichten, offene Ecken und die durch das Sonnenlicht entstehenden Reflektionen der Fassade geben dem Gebäude Leuchtkraft und Signalwirkung. Von innen fasziniert der Panoramablick, der sowohl in den Zimmern und Apartments als auch auf der Restaurantebene bestimmend ist. Die Aufstockung löst sich in ihrer Materialisierung deutlich von der Schwere des Steiner-Baus ab, sie verbindet technische und wirtschaftliche Vorteile mit der gewollten Leichtigkeit.

Das Gästehaus bietet durch Materialwahl und Möblierung unterschiedliche Stimmungen und Raumqualitäten. In den Hotelzimmern und Apartments dominieren natürliche, ruhige Gestaltungselemente.

Räuchereicheparkett, transluzente Glaswände, Glasmosaik und das helle Holz der Einbaumöbel, bis hin zu den Glasbrüstungen der Loggien folgen dem Prinzip von Offenheit und Transparenz und wecken Assoziationen an elegante Schiffskabinen.

Im Gastronomiebereich erfährt der Besucher größtmögliche Offenheit. Das dreiseitige Panorama erlaubt Ausblicke auf den Campus, über die Stadt und in die Natur. Ein großzügiger Dachgarten nimmt das Thema des durchgrünten Campus am Boden auf und leitet es nach oben. Es entsteht ein Verweilbereich für Bewohner des Gästehauses ebenso wie für Besucher von Restaurant und Lounge. Am Abend verändert sich die Wirkung des Gebäudes, die Glasflächen beginnen zu leuchten, das langsam variierende Farbspiel der Decke über Restaurant und Faculty Club strahlt über den Campus. Innen entstehen verschiedene Stimmungsbereiche, vom Essen bis zum entspannten Drink an der Bar entwickelt sich ein großzügiges Raumgefüge, das sich mit wenigen verschieb- und veränderbaren Wandelementen aus bedrucktem Glas den verschiedenen Anforderungen der Gastronomie anpassen kann.

Konstruktion

Die Aufstockung wird als räumliches, ganzheitliches und leichtes Tragwerk ausgeführt. Stahl-Verbund-Träger und -Decken, STB- Wände und der nach oben ’verlängerte’ Gebäudekern sorgen für die Lastabtragung und Stabilisierung der Konstruktion und erfüllen gleichzeitig die besonderen brandschutztechnischen Auflagen.

Die Positionierung des zweigeschossigen quadratischen Kubus mit seinem Schwerpunkt über der inneren Stützenreihe sorgt für die Einleitung der Lasten, auch der antimetrischen, in diesen Stützenring. Aufwendige und somit kostenintensive Verstärkungsmaßnahmen im Fassadenbereich werden so vermieden.

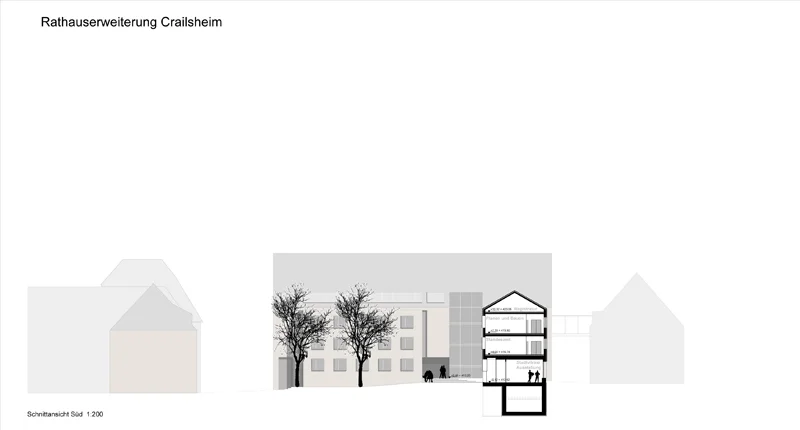

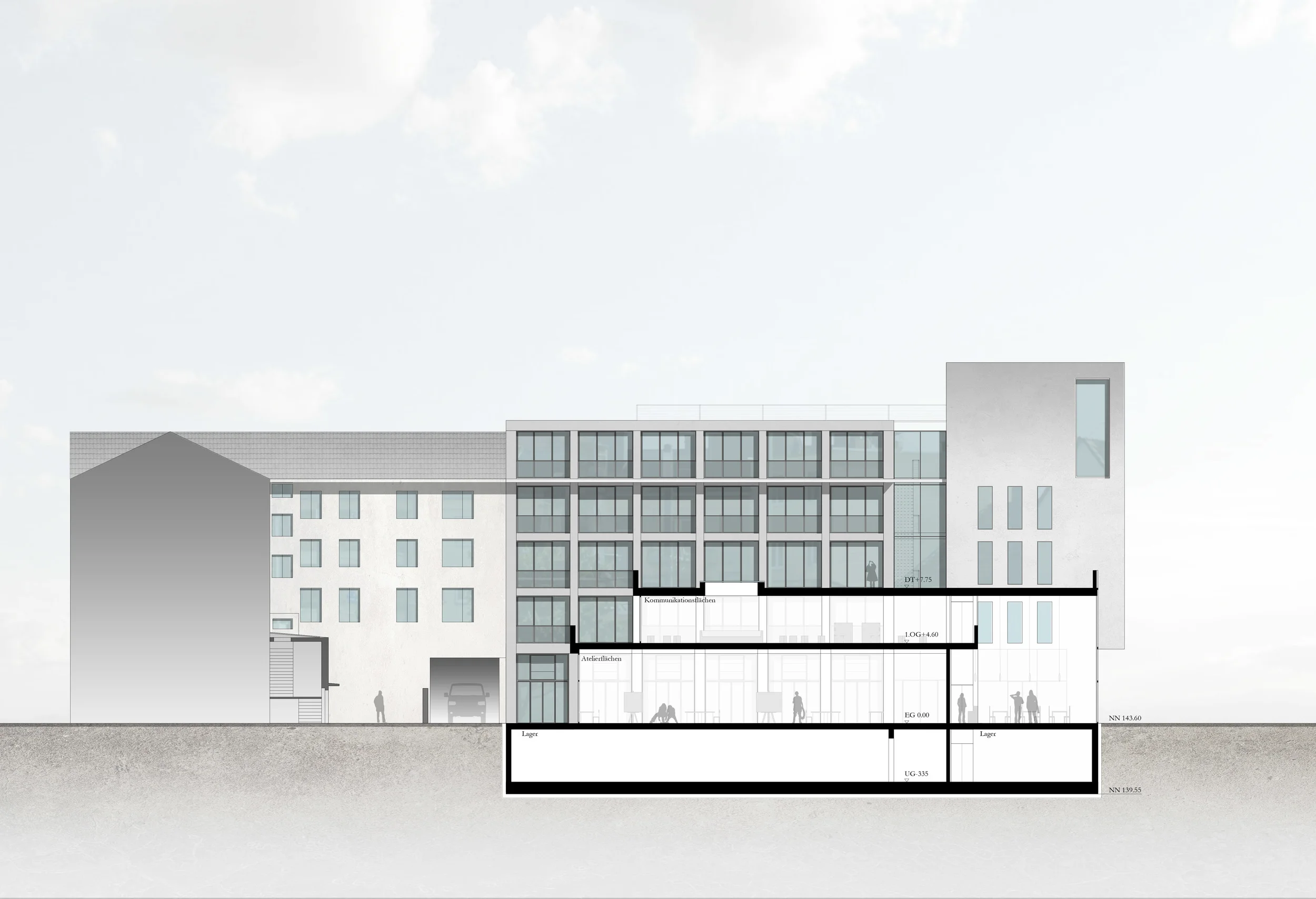

Rathauserweiterung

Crailsheim 2010

Wettbewerb 2. Preis

Der Neubau fügt sich in seiner gesamten Formensprache  - Satteldach, Materialität etc. -  in den Kontext ein, repräsentiert eine bürgernahe Institution und ergänzt das Hauptgebäude mit dem auffallenden Turmbau. Er setzt sich aus zwei Elementen zusammen: Einem schmalen Baukörper mit Satteldach und einem eingeschobenen 3-geschossigen Kubus.

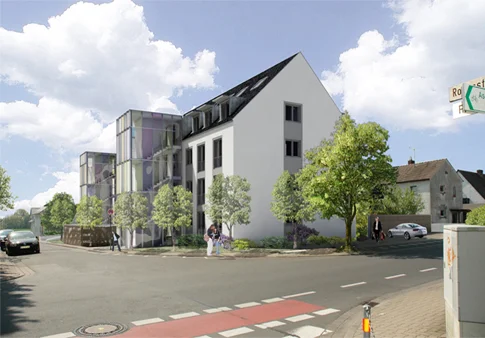

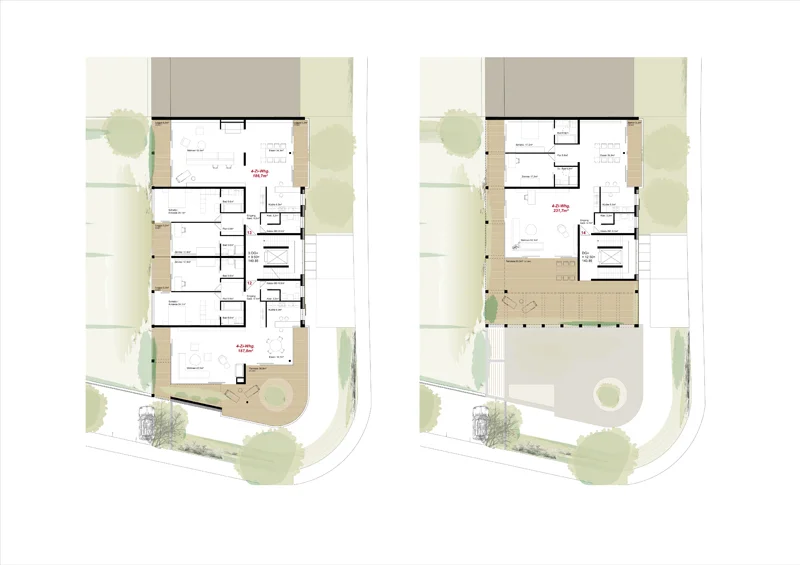

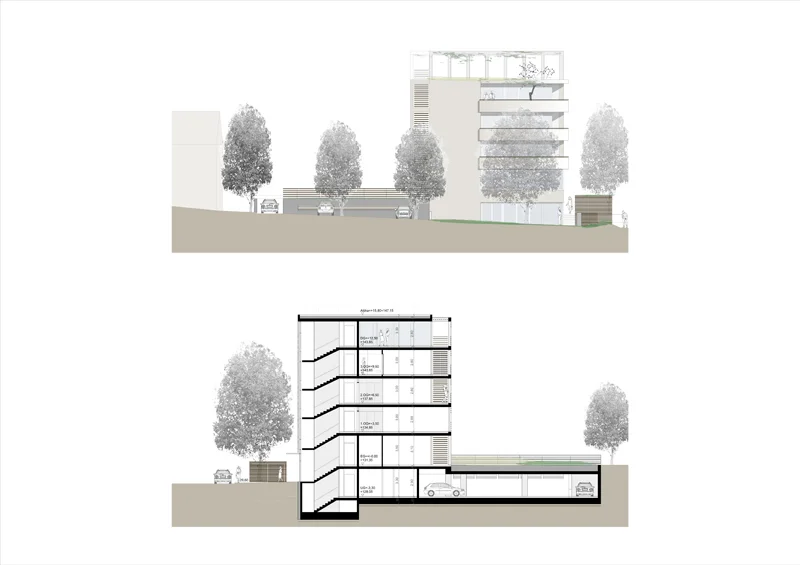

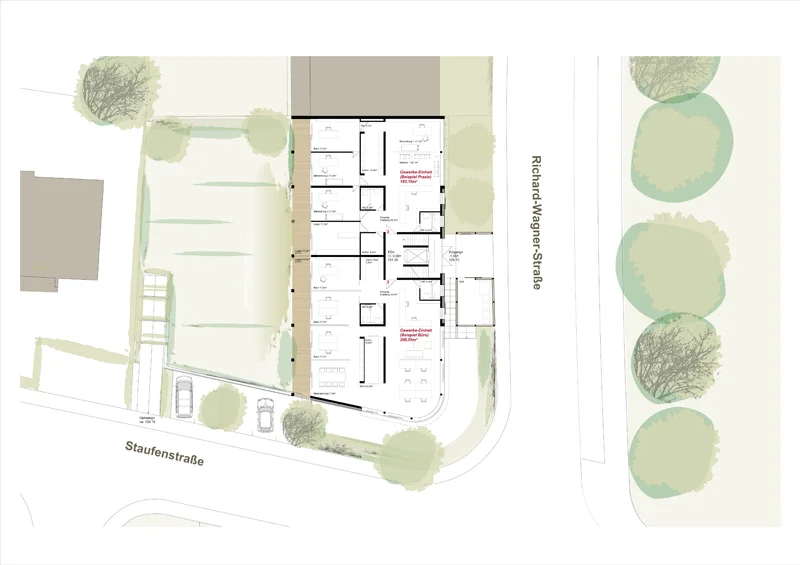

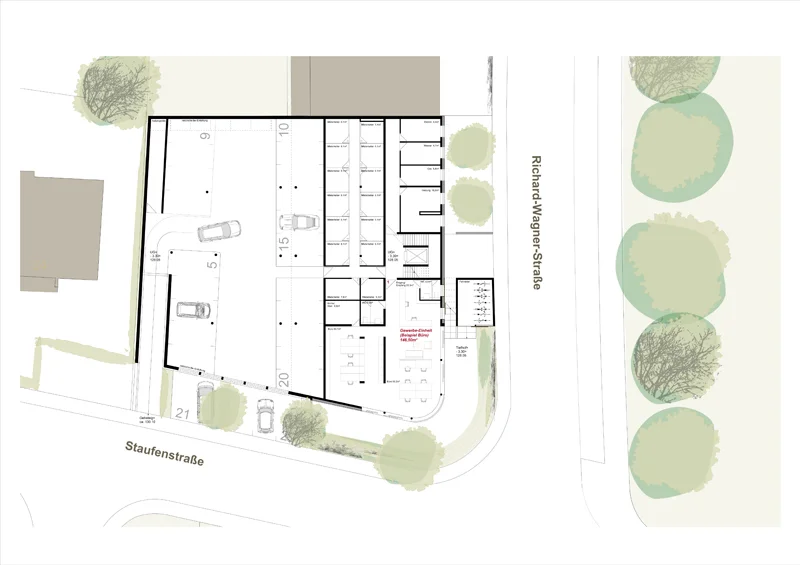

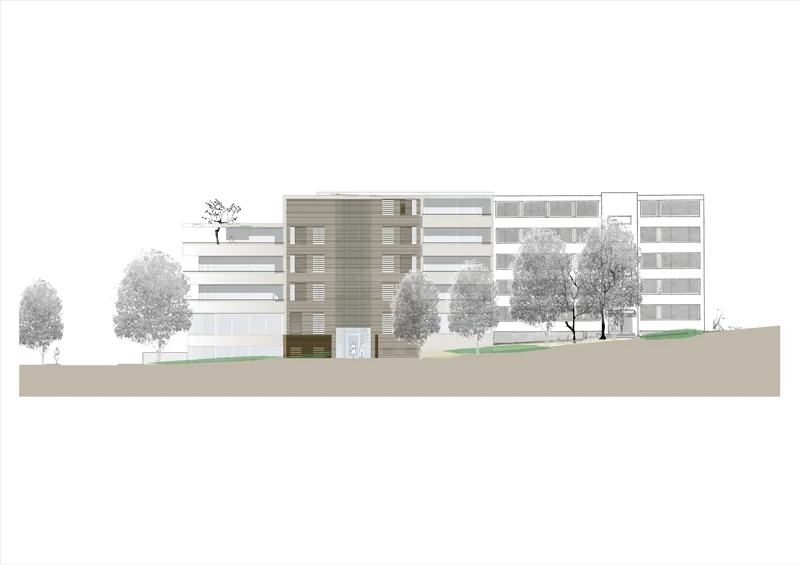

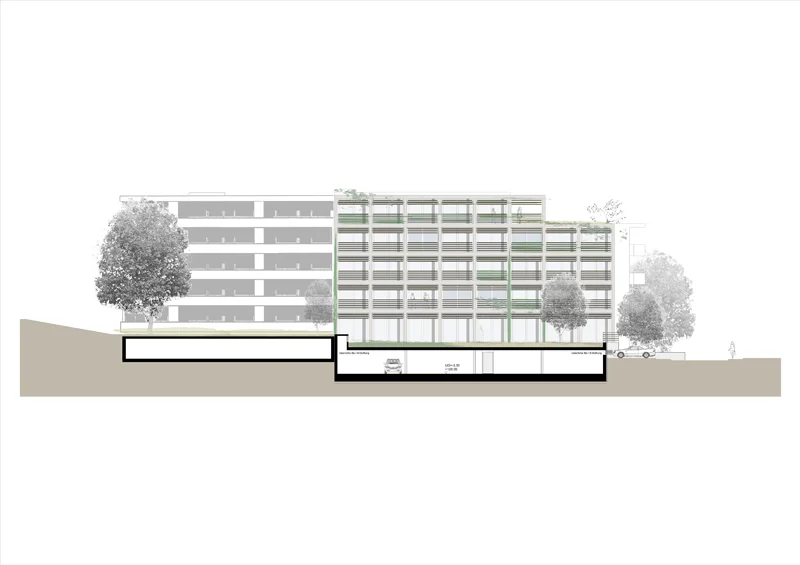

MFH mit Büro- und Praxisräumen

Kriftel 2010

Gutachten in ArGe Architekten dg|a

Casa Mirabell - Kriftel/TS.

Die Bauherrengemeinschaft beabsichtigen ihr in die Jahre gekommenes Anwesen, das Hotel Mirabell in Kriftel/Ts., rückzubauen und durch ein Mehrfamilienwohnhaus - die Casa Mirabell - zu ersetzen.

Bei dem Grundstück handelt es sich um ein leicht nach Süden geneigtes Hanggrundstück (Eckgrundstück), das fußläufig nur ca. 5 min. vom Ortszentrum entfernt liegt. Es befindet sich in Nachbarschaft von Schulen, Kindergärten und Sporteinrichtungen und liegt in einem ruhigen durchgrünten Wohngebiet aus den 70er Jahren.  Die Qualitäten des Grundstücks entstehen durch seine besondere Lage und Ausrichtung nach Süden und die grüne Um­gebung mit großen raumgreifenden Freiflächen. Das Grundstück wird begrenzt durch die Staufen- und Richard-Wagner-Straße, Platanenbaumreihen säumen die Straßenräume.

Idee

Das Gebäudevolumen folgt in seiner Höhenstaffelung dem Höhenverlauf der Topografie und „treppt“ sich von der vorhandenen Anschlusshöhe an das Nachbargebäude zur Ecke Staufenstraße/ Richard-Wagner-Straße ab. Dabei folgt es der neuen 5-Meter-Baugrenze längs der Staufen- und Richard-Wagner-Straße Im Gegensatz zur vorhandenen geschlos­senen Südfassade des Hotelgebäudes öffnet sich der Wohnungsbau mit seinen „runden“ Ecken zur Stadt. Von Süden her kommend nimmt man das offene Souterraingeschoss war, dem eine Grünzone vorgelagert ist.

Die Wohngeschosse heben sich durch vorspringende Balkone vom transparenten Erdge­schoss mit den Gewerbeeinheiten ab, der Eingangsbereich mit einem transluzenten „Holzvorhang“ schafft eine Gliederung des Baukörpers in Längsrichtung. Zur Gartenseite hin bestimmen offene Loggien das Erscheinungsbild.

Dem Entwurfsgedanken folgend ergeben die Fügungen und Schichtungen der einzelnen Gestaltungselemente eine offene transparente Architektursprache.

Form | Material | Erscheinung

Leicht wirkende, hellgrau abgetönte Putzfassaden, großzügige Verglasungen und luftige Holzverkleidungen geben dem Gebäude eine besondere Ausstrahlung. Berankte Fassaden­elemente und das Integrieren in die umgebenden Grünstrukturen prägen einen maß­stäblichen und harmonischen Gesamteindruck der Casa Mirabell.

Die klassisch-moderne Architektursprache drückt den privaten Wohnwert des Gebäudes aus, die Casa Mirabell hat ein Gesicht und eine Ausstrahlung.

Konstruktion

In Anlehnung an die Empfehlung der ‚Deutschen Gesellschaft für Nachhaltiges Bauen‘ (DGNB) finden alle Aspekte der Nachhaltigkeit Berücksichtigung. Die elementaren Forderungen der ENEV 2009 werden beachtet und erfüllt (im Bezug auf Materialwahl, Entwurf und technische Einrichtungen). Demzufolge ist bei dem vorliegenden Entwurf die gesamte einfache Tragstruktur - der Rohbau - als konventionelle massive Ortbeton-/ Mauer­werkkonstruktion mit Flachdecken, Wänden, Stützen und Brüstungen vorgesehen. Ent­sprechend den besonderen statischen und wirtschaftlichen Anforderungen könnten zur Beschleunigung der Rohbauphase auch Fertigteile zum Einsatz kommen. Untergeschoss und Tiefgarage sollten als Betonkonstruktion (Weisse Wanne) ausgeführt werden.

Die Flachdachausbildung und die Terrassendächer erfolgen als klassische Warmdächer mit intensiver und extensiver Begrünung, Holzrosten als Terrassenbelägen sowie den tech­nischen Vorrichtungen für PV- und Solaranlagen.

Die äußere Gestalt der Casa Mirabell wird hauptsächlich durch vier Materialien bestimmt – natürliche Holzflächen, mineralische Putzflächen (WDV-System), Sichtbeton, und die zur Landschaft hin großzügigen Verglasungen mit Sonnen- und Sichtschutz. Die Materialen für den Ausbau der Wohnungen folgen den grundsätzlichen Gestalts- und Nutzeranforderungen. Unterschiedliche Fußbodenaufbauten mit Holz-, Naturstein- und/oder Fliesenbelägen, die Wände/ Decken geputzt/ gespachtelt erhalten helle, freundliche wisch- und scheuerbe­ständige Beschichtungen. Raumhohe Türen mit Oberlichtern unterstreichen auch in diesen Details die angedachte Ausbauqualität.

Die befestigten und begrünten Außenanlagen werden unter der Maxime gestaltet, dass sie die räumlichen Bezüge unterstreichen und in der Pflege einfach zu unterhalten sind. Derzeit ist nicht daran gedacht, dass die begrünten Flächen der Tiefgarage nutzungsmäßig dem Erdgeschoss zugeschlagen werden, wogegen der Tiefhof der Souterrainnutzung zugeordnet ist.

Energetisches Konzept | Ökologie und ökonomischer Ansatz

Die Gebäudestrukturen sollen im Sinne einer ökologischen und ökonomischen Optimierung und nach den Vorgaben der Bauherrengemeinschaft die derzeit gültige ENEV erfüllen. Durch die vorgesehenen Dämmmaßnahmen der Gebäudehülle wird hier annähernd der Passiv­hausstandard erreicht. Dafür sorgen verschiedene, aufeinander abgestimmte Maßnahmen und technische Anlagen.

Bei den konzeptionellen Überlegungen wurde konsequent der erste Ansatz einer nach­haltigen, sowohl baulichen, als auch technischen Struktur verfolgt:  'Sparen'

Um die äußeren Einflüsse auf Wärmeverluste oder Kühllasten so gering wie möglich zu halten, werden die Fassaden, Dächer und Fenster konsequent so ausgebildet, dass die ENEV 2009 erfüllt wird.

Die Fassaden ermöglichen einen hohen Tageslichteintrag und, bei Öffnung der Fenster­flügel, eine natürliche Durchlüftung infolge Thermik und Wind. Oberstes Ziel für die technischen Anlagen ist die Wirtschaftlichkeit bei Investition und Betrieb.

Die benötigte Energie für Heizung und zentrale sowie dezentrale Warmwasseraufbereitung wird aus einem Ener­gieverbund – Gas-Brennwerttechnik mit Solaranlagen (Vakuum-Röhren-Kollektoranlage) bezogen. Unter Einbeziehung von PV-Anlagen ist bei diesem Verbund eine Verbesserung der Gesamtenergiebilanz erreichbar. Im Hinblick auf die zukünftigen energe­tischen Kosten - Unterhaltungskosten - sollte auch das Thema Geothermie/ Erdwärme/ Wärmepumpe diskutiert werden. es ist damit zu rechnen, dass die jetzige ENEV 2009 in den nächsten Jahren eine Modifizierung erfährt  - Reduktion der Grenzwerte um vsl. 30%. Um die Effizienz des Heizsystems zu maximieren ist ein Flächenheizsystem mit niedriger Vor­lauftemperatur (35°) angedacht. Dies wird grundsätzlich in allen zu temperierenden Räumen vorgesehen. Über dieses System könnte auch bereichsweise, sofern nutzungsbedingt erforderlich, eine Kühlung erfolgen. In diesem Zusammenhang sollte für die innenliegenden Bäder über eine WRG im Zusammenhang mit den notwendigen Abluftsystemen nach­gedacht werden.

Die elektrische Energieversorgung erfolgt aus dem öffentlichen Netz auf Hochspannungs­ebene (optionale Ergänzung durch PV-Anlagen auf den Dachflächen). Je nach Nutzung des Erd- und Souterraingeschosses sollten weitere Ausbaustandards der elektrotechnischen Komponenten festgelegt werden.

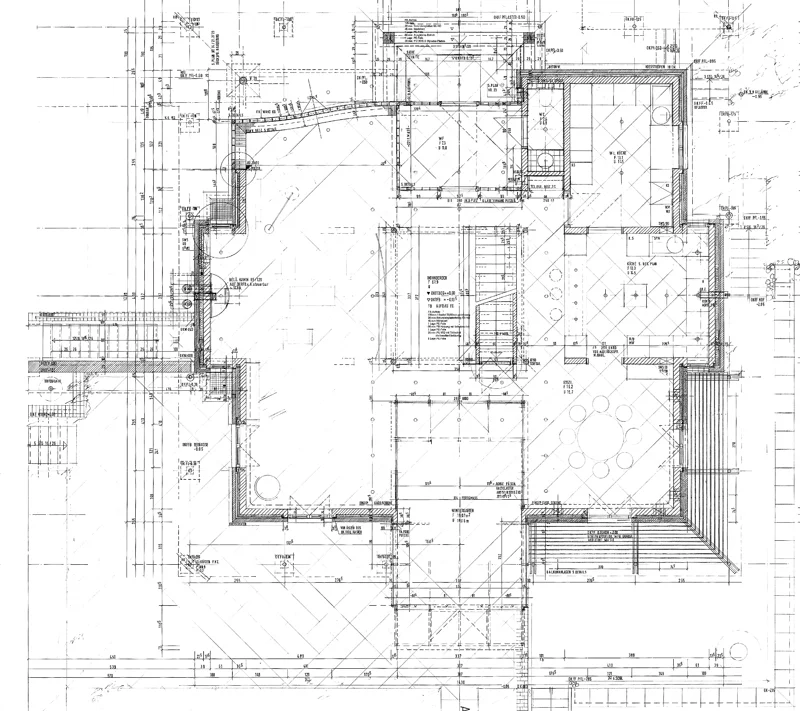

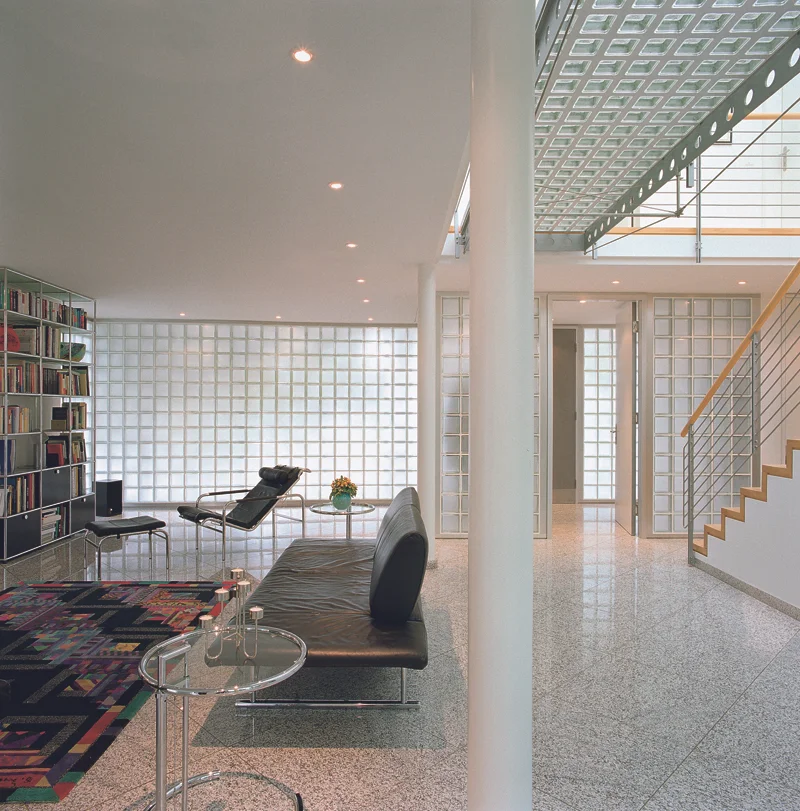

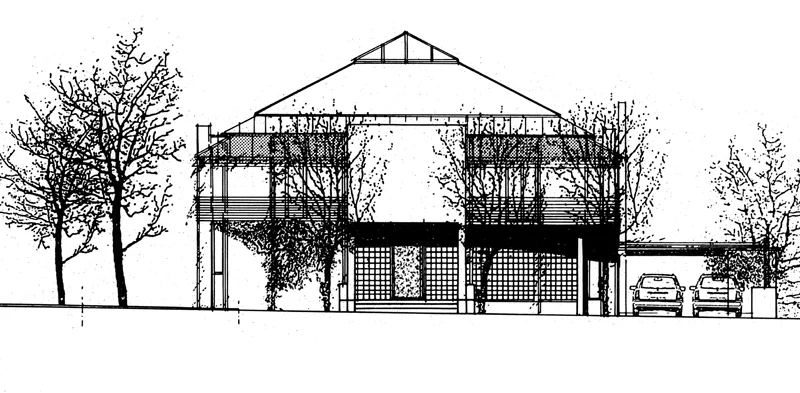

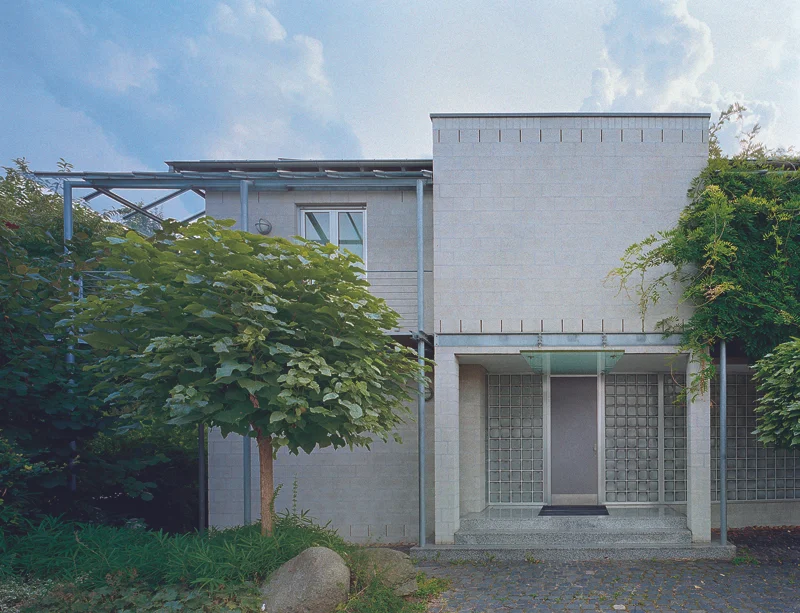

Wohnhaus an der hess. Bergstraße

Bauzeit 1992-1994

Standort : Hess. Bergstraße

Bauherr: privat

LPH 1-9 mit Innenausbau und Aussenanlagen

Ein klarer Grundriss mit fließenden Übergängen und lichtdurchfluteten Räumen erfüllt den Wunsch nach Offenheit und Großzügigkeit.

Planungsgrundstück für den Bau des Wohnhauses einer Familie war die Eckparzelle eines neu erschlossenen Baugebietes an der hessischen Bergstraße. Am Ende einer bereits bestehenden Häuserzeile liegt es in direkter Nachbarschaft zu den weitläufigen Grünflächen öffentlicher Einrichtungen.

In den Entwurf floss neben den gezielten Vorstellungen der Familie vor allem der Wunsch nach Offenheit, nach optimaler Belichtung und dem freien Blick auf die Weinberge der Bergstraße ein. Hieraus entwickelte sich der klare, quadratische Grundriss mit fließenden Übergängen und großzügigen, lichtdurchfluteten Räumen. Bedingt war die Grundrissabmessung zusätzlich durch die Festlegungen des Bebauungsplanes und der daraus folgenden Baugrenze. Die Orientierung zum großflächigen Grün war wesentliches Entwurfskriterium.

Mittelpunkt des zweigeschossigen Baukörpers ist die offene, nach oben verglaste Eingangs- und Treppenhalle, die auf der Südseite direkt mit Wintergarten und Terrasse verknüpft ist. Um die Halle gruppieren sich im Erdgeschoss Küche, Wohn- und Esszimmer. Der Wintergarten lässt sich über verglaste Falttüren dreiseitig öffnen: er fungiert als verbindendes Element zwischen dem Wohnbereich und der Terrasse. Im Obergeschoss liegen die räumlich voneinander getrennten Kinder- und Elternschlafbereiche mit jeweils separaten Bädern und Ankleiden. Die Büroräume des Untergeschosses erhalten dank des vertieften Gartenhofes ausreichend natürliche Belichtung und lassen sich über eine Außentreppe direkt erschließen.

Der offene Grundriss und die Transparenz der Fassade erlauben zahlreiche Blicke in das üppige Grün des Gartens, gleichzeitig filtern Glasbausteinwände das Licht nach innen.

Ein zart grauer Betonstein, filigrane Stahl-/ Glaskonstruktionen der Balkone sowie eine hellgraue Dacheindeckung, kombiniert mit einer Zinkstehfalzdeckung, unterstreichen eine sachliche Eleganz, die sich mit den Rankbepflanzungen und dem Grünkonzept der Außenanlagen zu einem harmonischen Gesamtbild vervollständigt.

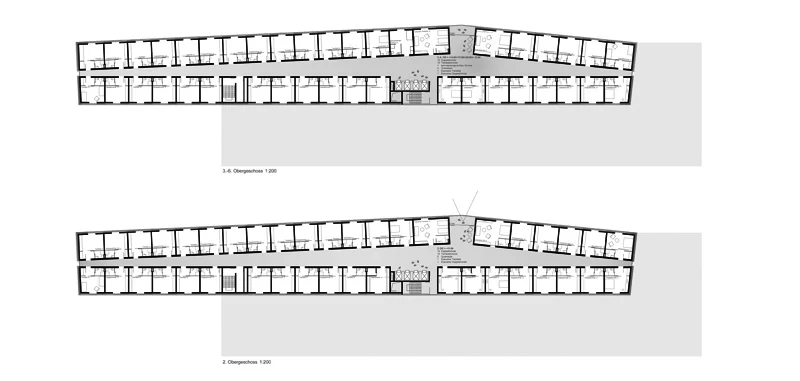

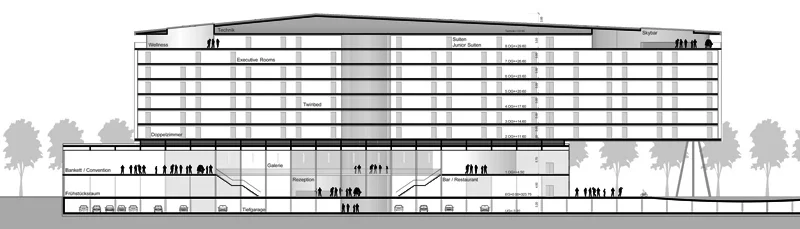

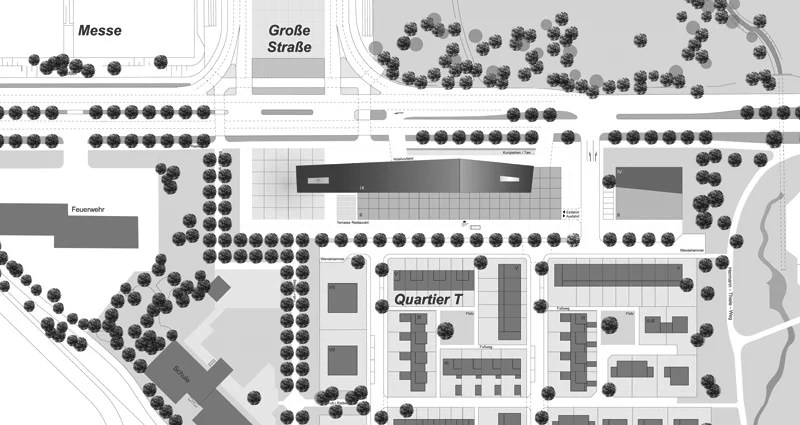

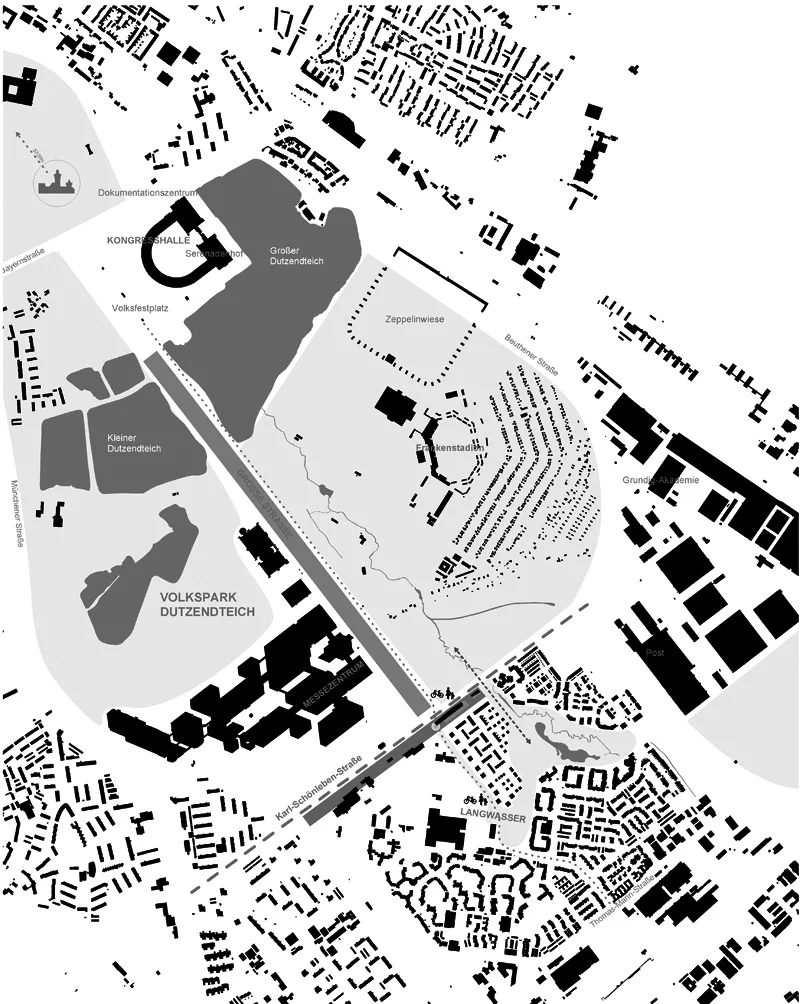

Hotelneubau an der Karl-Schönleben-Straße

Nürnberg Langwasser

Wettbewerb 2009

Ein guter Platz für ein Hotel, in direkter Nachbarschaft zur Messe, verkehrstechnisch und touristisch gut erschlossen... Im städtebaulichen Kontext entsteht ein akzentuierendes Signet mit Fernwirkung in Richtung Messe und Innenstadt. Die dynamische Längsausrichtung entlang der Schnellstraße reagiert auf die formalen Bedingungen des Wettbewerbsgebietes.

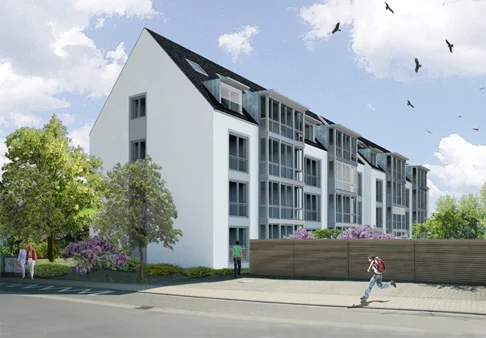

Umbau und Sanierung

Wohnanlage Westerwaldstraße 2+4

Mainaschaff 2011

Ziel der Projektstudie ist es, vor dem Hintergrund der aktuellen Energiediskussion und des demografischen Wandels, die vorhandenen Wohneinheiten sowohl tehnisch, energetisch als auch funktional nachhaltig für die Zukunft zu optimieren.

Neubau der Feuerwehr in Reinbek

offener, zweistufiger Realisierungswettbewerb für die Freiwillige Feuerwehr

Reinbek 2015

Die Ruhe vor dem Sturm

Konzept

Das neue Feuerwehrhaus, ein signifikantes Gebäude-Ensemble, behauptet seinen Platz als Teil der öffentlichen Gebäude im Zentrum an der Mühlenredder ‚Allee‘. Zwei nach Inhalt und Funktion unterschiedliche Gebäudeteile erhalten durch Volumen und Ausformung eine unverwechselbare, ganzheitliche Gestaltsform. Das vom Auslober geforderte Raumprogramm einschl. der Außenanlagen mit den gewünschten Verknüpfungen und verkehrstechnischen Bedingungen ist durch die klare und präzise Gliederung auf dem Grundstück selbstverständlich organisiert. Die Funktionalität der Außenräume ergibt sich sinnfällig aus dem ganzheitlichen Entwurfsgedanken und ist Teil des Konzeptes. Nichts ist dem Zufall überlassen. Die elementaren Erschließungselemente für die neue Feuerwehr entwickeln sich aus dem konzeptionellen Entwurfsgedanken und sind an die übergeordnete Haupterschließung der Mühlenredder ‚Allee‘ angebunden. Alle Bereiche auf dem Feuerwehrareal - Außenbereiche, Gebäude, Zugänge - sind barrierefrei konzipiert. Im Rahmen der wirtschaftlichen Möglichkeiten ist an die Verwendung von nachhaltigen Baustoffen/ Konstruktionen etc. gedacht.

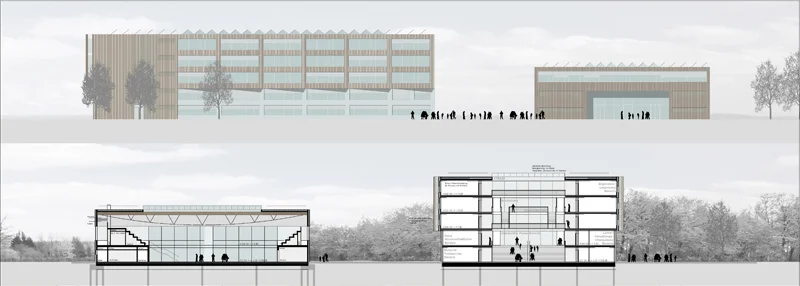

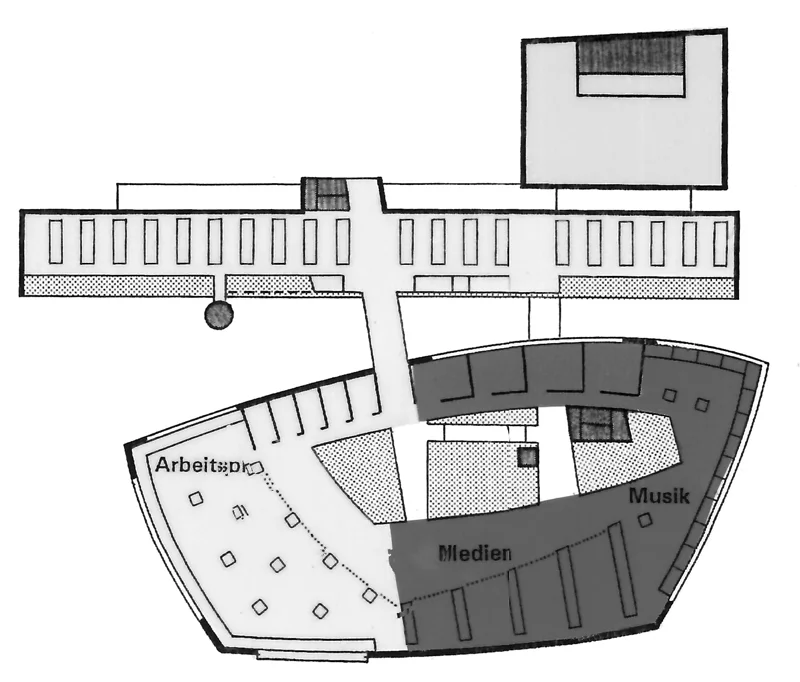

Zentralbibliothek

Ulm

Wettbewerb 1998

Der Entwurf lebt vom Gegenspiel der fließenden Form und einem stabilisierenden ‘Rücken’.

Die neue Zentralbibliothek besetzt einen prägnanten Ort im Stadtgefüge. Aus zwei Baukörpern bestehend bildet sie an der Verbindung von Schwörhaus und Weinhof zum Marktplatz eine Passage und formuliert so einen fließenden öffentlichen Raum. Die beiden Elemente des Bibliotheksgebäudes symbolisieren einen spannungsvollen Gegensatz: ein stringenter, stabilisierender 'Rücken' und ein sich öffnender, weicher 'Bauch'. Der statische Rücken reagiert auf die städtebauliche Situation, er schließt räumliche Kanten. Er bietet seinen sortierten, gereihten Inhalt dem Besucher an und stellt, einer Vitrine gleich, den Bücherbestand im Stadtraum aus. Mit seinen fließenden Bewegungen ermöglicht der 'Bauch' den Zugang zur Bibliothek ohne Hemmschwellen entstehen zu lassen. Er lädt ein, führt den Besucher vom Marktplatz in das Gebäude hinein und leitet ihn weiter nach oben. Die Form folgt der Bewegung. Im Erdgeschoss setzt sich die Charakteristik des öffentlichen Stadtraumes fort: hier befinden sich ein Café, Läden und Aufenthaltsflächen. Auf den oberen Ebenen präsentieren sich die Bibliotheks- und Arbeits- bereiche. Verbindungsstege zwischen den Baukörpern ermöglichen direkte Erreichbarkeit und den freien Blick in den Innenraum der Passage.

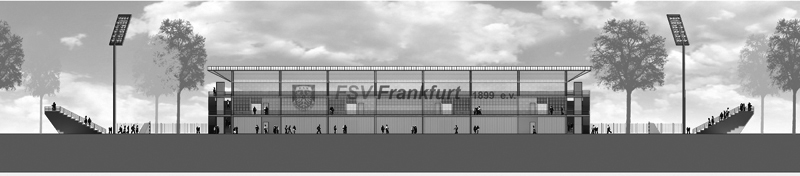

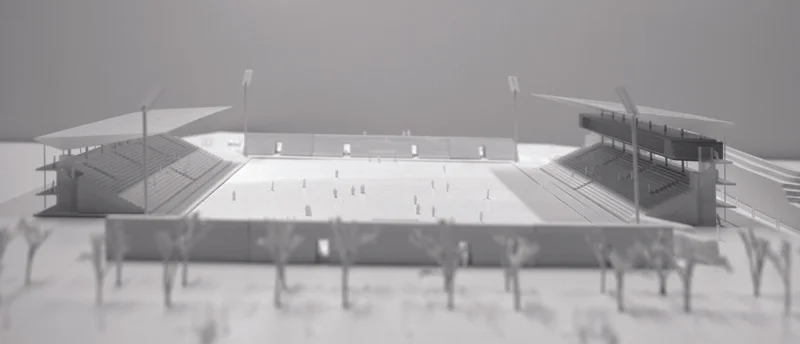

Tribünen- und Funktionsgebäude

am Bornheimer Hang

Frankfurt

Wettbewerb 2005

Das vom ovalen Stehwall geprägte alte Stadion wird, angepasst an die sportlichen und finanziellen Möglichkeiten des Vereins, schrittweise verändert und erweitert, und zu einem zeitgemäßen und funktional überzeugenden Fußballstadion umgebaut.

Freiraumplanung "Sportanlage Am Bornheimer Hang"

Die Sportanlage des FSV mit ihren Ursprüngen als kombiniertes Fussball- und Leichtathletikstadion aus den 30er Jahren ist deutlich sichtbar 'in die Jahre gekommen'.

Die Anlage wird im Osten durch die A 661, südlich durch den Verlauf der U- und S- Bahntrasse begrenzt, dahinter im Norden und Westen durch zusätzliche Sportplätze sowie weiter westlich durch Schrebergärten. Ein besonders markanter Randparameter ist die geplante Erweiterung der BAB, die das zukünftige Grundstück neu definiert und räumlich einschränkt. Die Haupt- erschliessung des Geländes macht eine Neuplanung, vor allem im Hinblick auf die mit dem sportlichen Erfolg zu erwartenden steigenden Zuschauerzahlen, dringend notwendig. Neue Anforderungen an Regionalligatauglichkeit und die damit verbundenen sicherheitsrelevanten Bedingungen und Auflagen des DFB können in der alten Anlage nicht erfüllt werden.

Das Raumangebot wird für Sportbetrieb und Sportnebennutzungen erweitert, bietet funktionale Verbesserungen und lässt durch steigende Attraktivität des Vereins erhöhte Sponsorenunterstützung erwarten. Durch den Wegfall der Aschenbahn und die Erweiterung der benachbarten BAB 661 ergeben sich neue Randbedingungen, auf die der Entwurf antwortet. Ausgangspunkt ist der Abtrag des bestehenden Erdwalls. Dieser wird als Auffüllmaterial für die zukünftige Autobahnböschung genutzt. Durch diese Massnahme freiwerdende Reserveflächen ermöglichen die Schaffung von Vorzonen und Aufenthaltsbereichen, die Definierung von Park- und Grünflächen und eine klare Zonierung des Geländes.

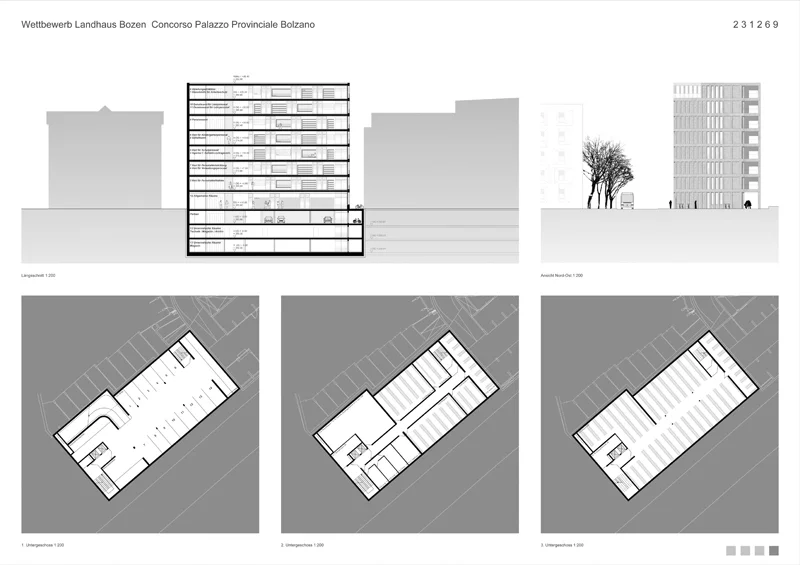

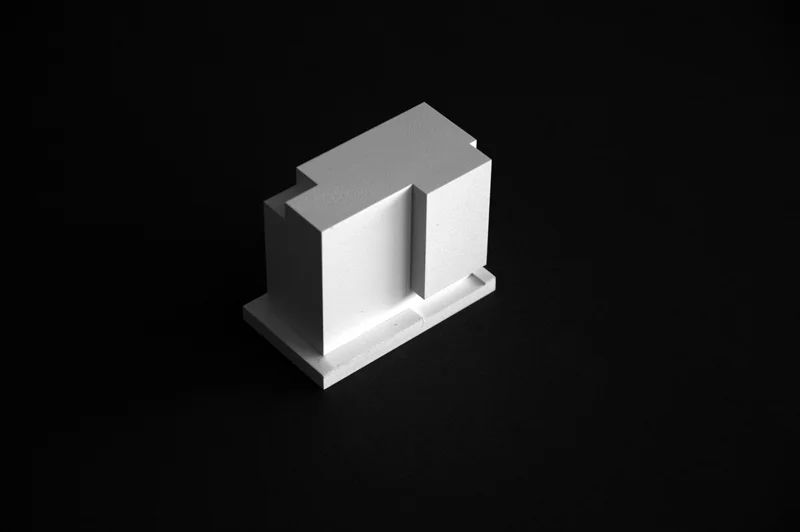

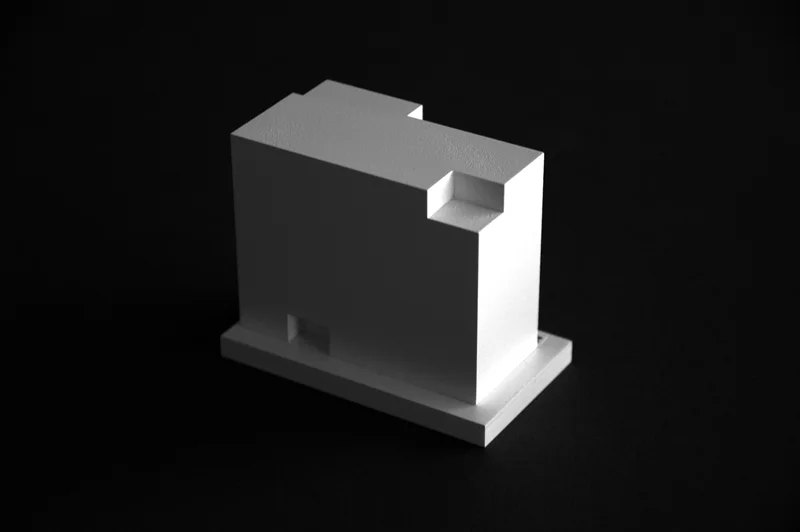

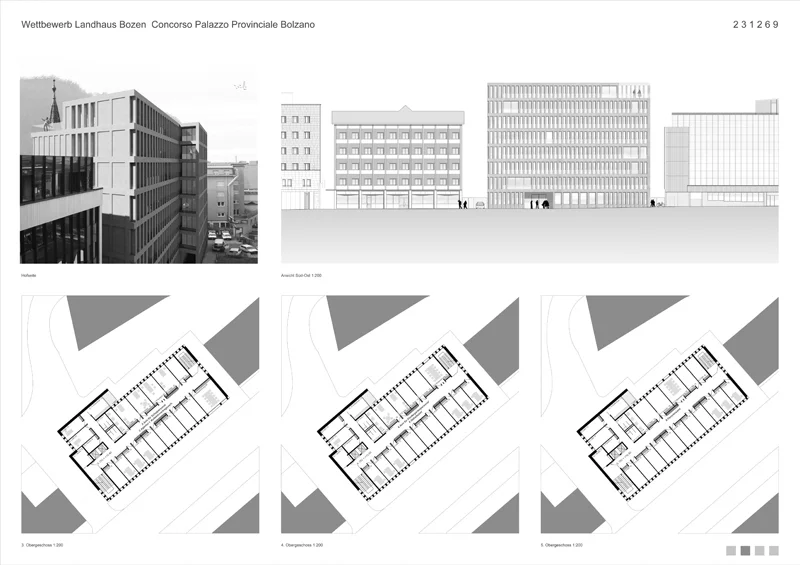

Landhaus

I - Bozen

Wettbewerb 2010

Durch die Überlagerung von maximal bebaubarer Fläche und effizientem Erschließungssystem entsteht eine bauliche Figur, die gleichzeitig eine hohe Kompaktheit und ein räumlich differenziertes Eingehen auf die Nachbarschaft aufweist.

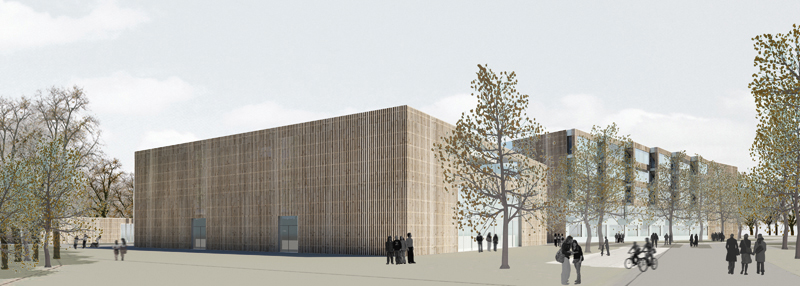

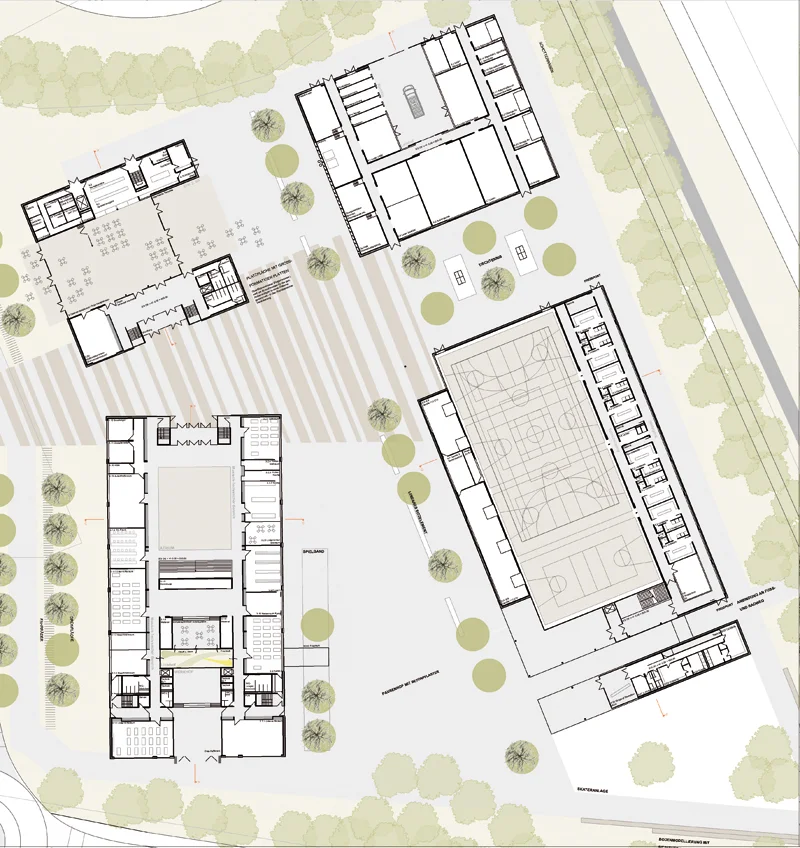

Realschule mit Ganztagesbereich,

Sport- und Kletterhalle

Biberach a.d. Riss

Wettbewerb 2010

In dem, von Grünzügen geprägten Umfeld, schlagen wir ein Ensemble von 5 Baukörpern vor, die in enger Beziehung zueinander stehen. Sie definieren neue Zwischen-, Außen- und Innenräume - es entsteht ein Campus.

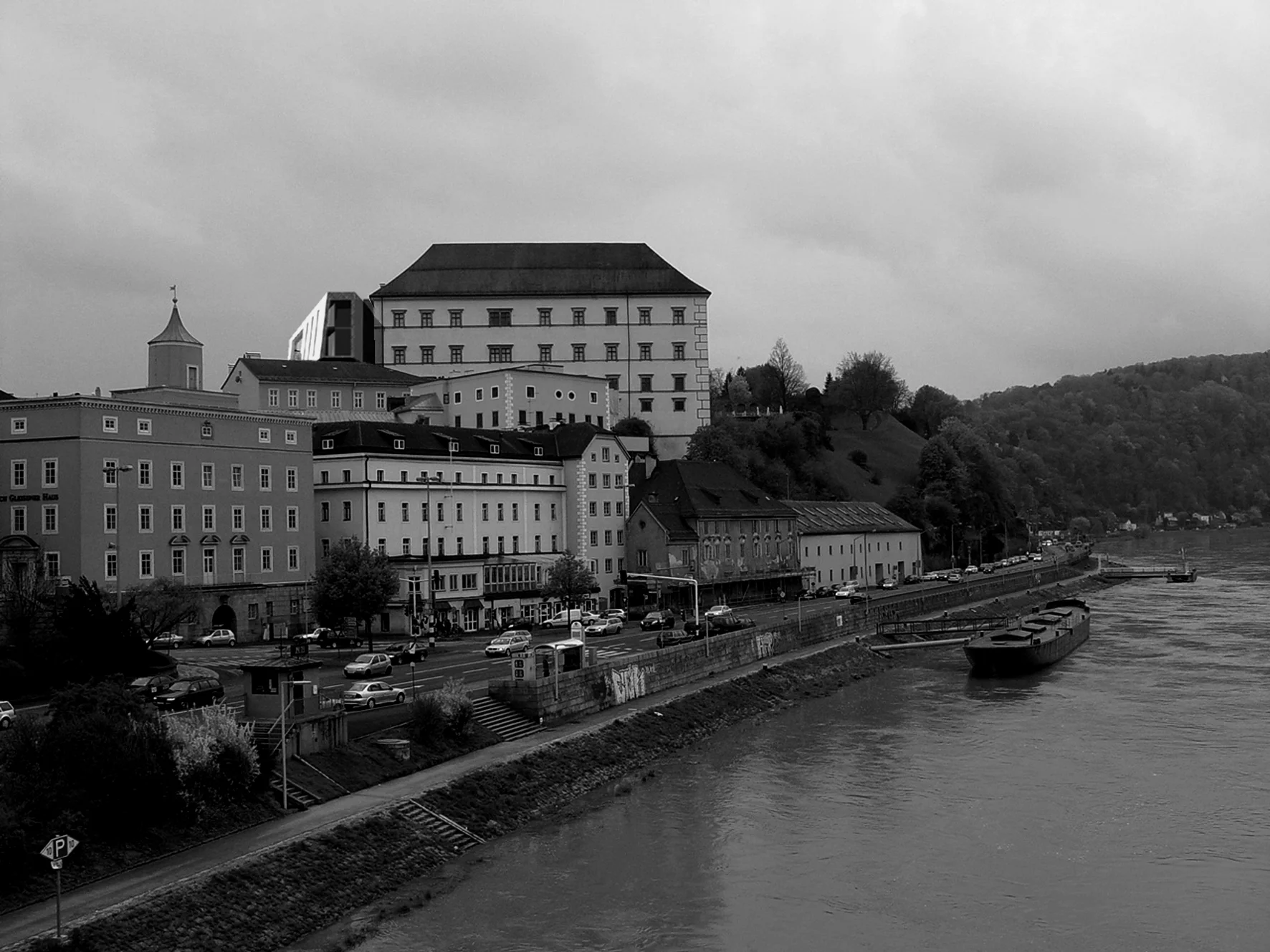

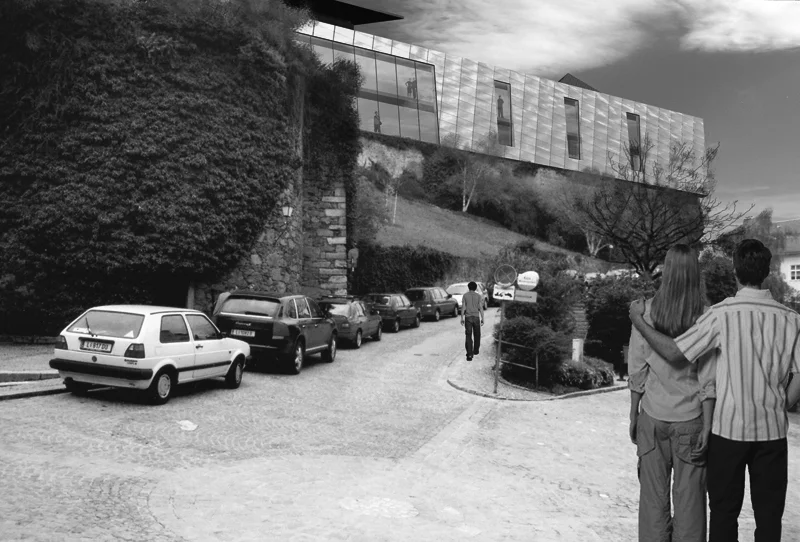

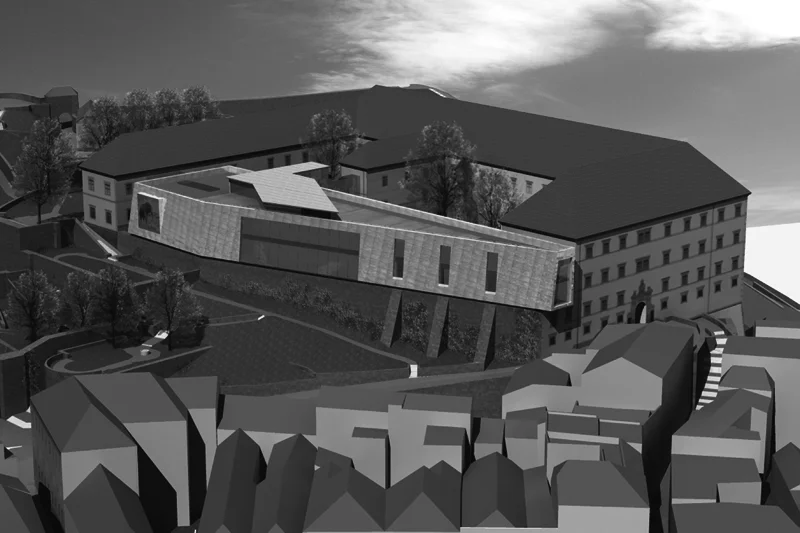

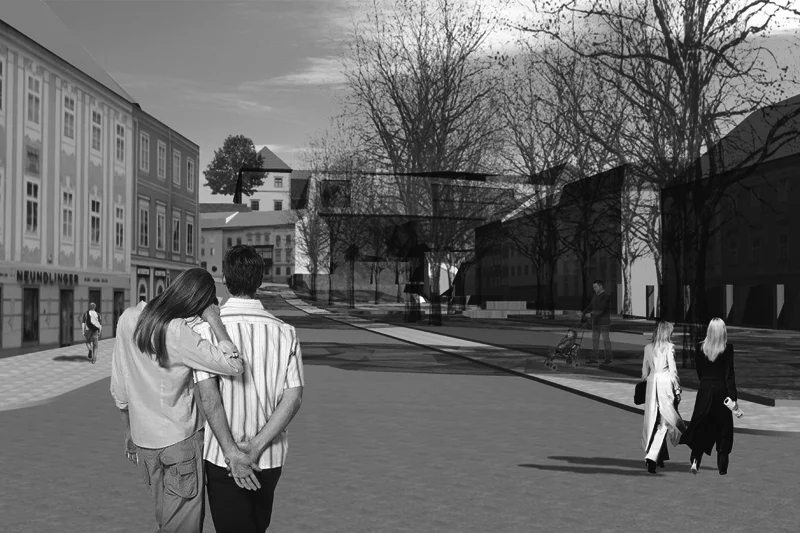

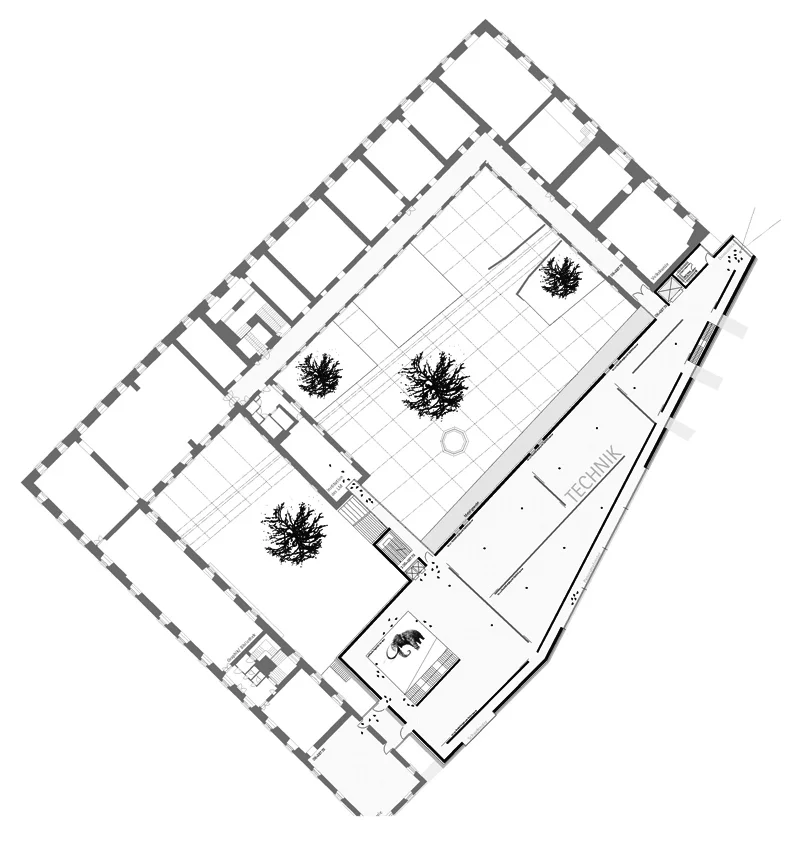

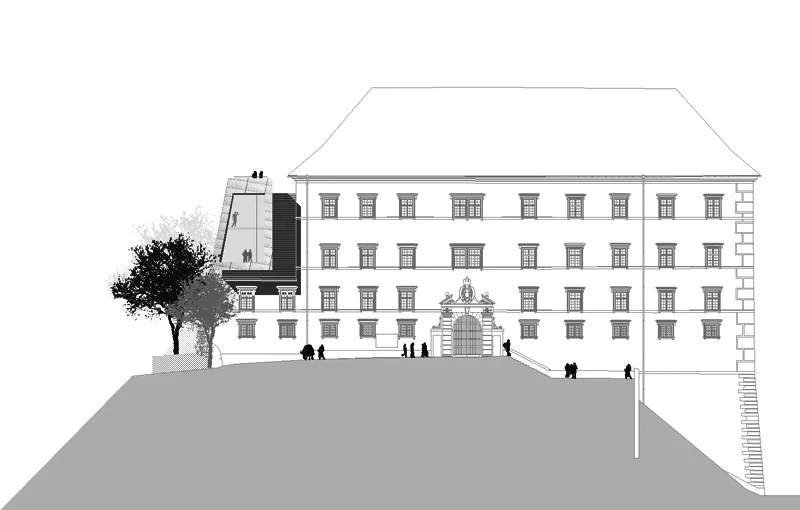

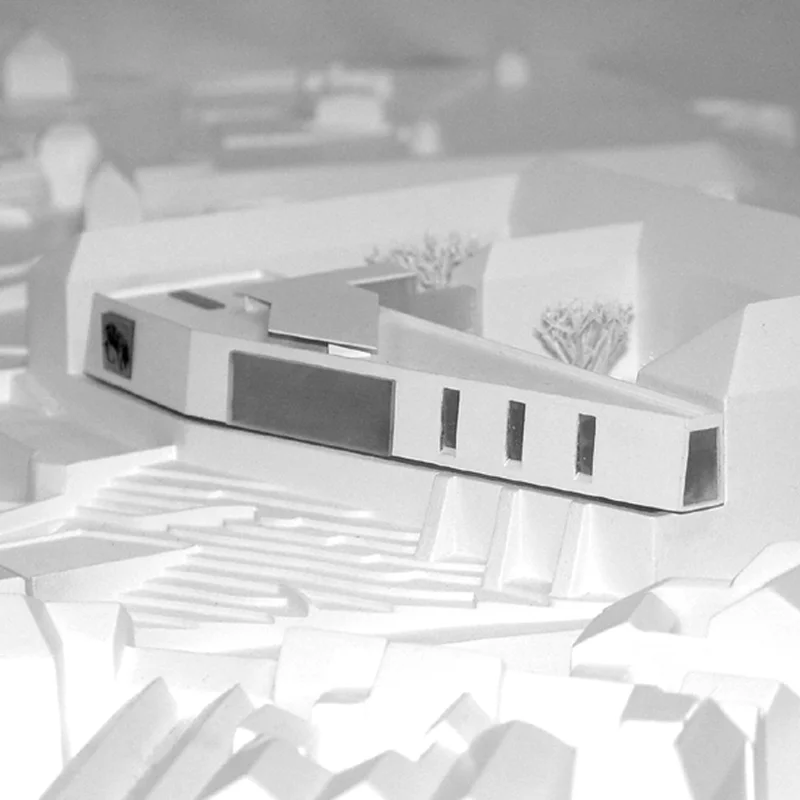

Erweiterung des Schlossmuseums Linz – Südflügel

A – Linz

Wettbewerb 2006

Der prominente Platz auf dem Schlossberg verlangt einen innovativen Bau zeitgenössischer Architektur, der kraftvoll über der mächtigen Schlossmauer 'schwebt'.

Idee

Das oberösterreichische Landesmuseum – das Linzer Schlossmuseum - soll erweitert und die bestehenden Gebäude saniert werden. 2009 wird Linz Kulturhauptstadt Europas.

An Stelle des im 18. Jahrhundert abgebrannten Südflügels soll im historischen Kontext, unter Wahrung des Denkmalschutzes, ein Erweiterungsbau geschaffen werden, der für die Stadt und die Region von herausragender Bedeutung ist. Ein Projekt, dessen Ziel es ist, ein modernes museales Ausstellungskonzept umzusetzen an einem Ort, an dem sich Vergangenheit und Zukunft begegnen.

Dieser prominente Platz auf dem Schlossberg - mit Blickbeziehungen zum Donautal, zur Altstadt, zum Donaupark mit Lentos Kunstmuseum und Ars Electronica Center -  verlangt einen innovativen Bau zeitgenössischer Architektur, der in seiner originären Gestalt, seiner kraftvoll dynamischen Ausstrahlung, seiner Signifikanz und Materialität über der mächtigen Schlossmauer 'schwebt'.  Ein Ort, der im städtebaulichen Umfeld Zeichen setzt, sich unverwechselbar mit dem Stadtbild verbindet und wie ein unvergessliches Erlebnis in Erinnerung bleibt.

Nicht nur die europäischen Städte haben in den letzten Jahren den Wert ihrer Museen als Teil der Kulturlandschaft erkannt, neue Standorte geplant und Magnete geschaffen. Der sich entwickelnde Kulturtourismus wurde frühzeitig erkannt, zielgerichtete Planungen haben sich positiv auf das Image der Städte ausgewirkt und zu deren Aufwertung beigetragen. Museen sind heute mehr als reine Ausstellungsgebäude, die den Besuchern 'nur' Kunst und Kultur vermitteln, sie sind vielmehr Orte der Begegnungen, Veranstaltungen und Diskussionen. Sie sind eine feste Größe im modernen Kulturmanagement einer jeden Stadt geworden.  Nicht zuletzt hat diese Neuausrichtung auch zum wirtschaftlichen Erfolg (Unterhaltungskosten etc.) beigetragen.

Organisation

Diese Überlegungen bilden den Hintergrund für das umzusetzende Raumprogramm. In Ergänzung zum rein musealen Flächenangebot ist für den Südflügel neben der sonst üblichen Caféteria ein Veranstaltungs- und Restaurantbereich vorgesehen, der die Möglich­keit bietet, verschiedenste Events vor der Kulisse des alten Schlosses durchzuführen.

Das Programm wird in einem 4-geschossigen Gebäude mit Dachterrasse organisiert.  Der Haupteingang befindet sich in der Diagonale des großen Schlosshofes. Er ist, vom Tummelplatz durch das Osttor kommend,  direkt erkennbar an der Geländekante zum kleinen Schlosshof platziert.  Um diesem Bereich das nötige äußere Umfeld zu geben und Veranstaltungen auch im Freien zu ermöglichen ist er im Erdgeschoss (Ebene OK=28750) am östlichen Gebäudeende angeordnet. Die Foyers von Veranstaltungsbereich und Museum können bei Bedarf zusammenhängend genutzt werden.  In dem neu gestalteten großen Schlosshof sind unterschiedlichste Nutzungen und Veranstaltungen denkbar.

Vom Eingangsbereich des Museums mit dem Landesmodell vor den Kassen (der Shop ist in den Tresen integriert) eröffnen sich direkt Blick- und Wegebeziehungen. Die zentrale Treppenanlage mit spannungsvollem Licht von oben leitet aus dem Eingangsbereich zu den Ausstellungsräumen im UG und den beiden Obergeschossen.

Im UG (Ebene OK= 283.00 ) sind der Großausstellungsbereich, die Werkstätten, technischen Räume und, wie vom Auslober vorgeschlagen, die Anlieferung (über das Osttor) organisiert.

Im 1. und 2. OG befinden sich die Ausstellungsbereiche Natur und Technik. Die Geschossebenen sind mit den vorhandenen Ausstellungsflächen des Schlosses an den geforderten Stellen im West-, Mittel- und Osttrakt verbunden. Dem Besucher wird so ein durch­gängiger Weg durch das Museum geboten, bei dem immer wieder der Wechsel vom Alt- zum Neubau spürbar wird, sei es durch unterschiedliche Materialien oder wechselnde Lichtstimmungen.

Das externe Treppenhaus liegt an der Raumkante zwischen kleinem und großen Schlosshof. Der Niveauunterschied wird mit einer Außentreppe überwunden, durch das Treppenhaus ist der barrierefreie Zugang zum großen Schlosshof gewährleistet. Bei abgeschlossenem großen Hof wird das Restaurant auf der Dachterrasse von hier erschlossen. Zur Steigerung der Attraktivität des Gastronomiebereichs wurde die exponierte Lage auf dem Dach, mit dem exklusiven Panoramablick, gewählt. Über das vertikale Erschließungselement ist es logistisch an das EG mit dem Veranstaltungsbereich angeschlossen. Von der Terrasse aus genießen die Besucher einen einmaligen Ausblick über die Stadt und in das Umland.

Wie vom Nutzer gewünscht, werden die Ausstellungsbereiche mit Kunstlicht beleuchtet. Es wurde besonders darauf geachtet, dass Tageslicht die empfindlichen Exponate nicht beeinträchtigt.

Die markante Lage des Südflügels im städtischen Umfeld fordert jedoch geradezu heraus, neben dem Angebot der tageslichtfreien Ausstellungsflächen einen zusätzlichen Erlebniswert zu schaffen:

Auf der stadtzugewandten Seite haben wir aus diesem Grunde Aussichtspunkte vorgesehen, die den Besuchern auf ihrem Weg durch das Museum gezielt spannende Blickbeziehungen eröffnen.  Durch große 'Fenster' auf der Stadtseite fällt Tageslicht in eine Zone zwischen den Ausstellungsräumen und der Außenhülle. Ohne Beeinträchtigung der Ausstellung kann die Besonderheit des Baugrundstücks, nämlich der unbeeinträchtigte Blick über die Stadt voll ausgenutzt werden.

Auf die Promenade der Altstadt ist ein quadratisches Fenster gerichtet, das als Schau-, Werbe- und Medien’box’ dient und einen Dialog zur Stadt herstellt.  Im schrägen Panorama­fenster und in den drei schmalen Glasschlitzen, die das Thema der Stützpfeiler aufnehmen befindet man sich quasi 'über den Dächern von Linz’ auf Augenhöhe mit den Türmen von Neuem Dom, Ursulinenkirche, Altem Dom und Stadtpfarrkirche.

Mit der Komplettierung des Schlossmuseums mit dem Südflügel schließt sich das kulturelle Dreieck von Lentos, Ars Electronica und Schlossmuseum.

Ein weiterer Teil des Konzeptes ist die Gestaltung von großem und kleinem Schlosshof. Im kleinen Schlosshof werden in einem offenen 2-geschossigen Parkdeck 50 Stellplätze unter­gebracht. Dieser Parkbereich ist über das externe Treppenhaus mit dem Foyer und dem großen Hof verbunden. Die Kosten für diese offene Parkierung sind im Budget derzeit nicht berücksichtigt. Es erscheint an dieser Stelle sinnvoll, dass der Auslober nochmals grundsätzlich über die Stellplatzproblematik nachdenkt.

Außerhalb der Öffnungszeiten des Museums lassen sich die extern genutzten Bereiche (Veranstaltungs-/ Gastronomiebereich) vom kleinen Schlosshof aus erschließen. Der große Schlosshof läßt sich entweder komplett abtrennen (in Verlängerung des Mitteltraktes) oder nur teilweise mittels temporärer Abtrennung zwischen den Lichtstelen. Insofern lassen sich die geforderten Sicherheitsaspekte problemlos umsetzen.

Konstruktion / Gestalt

Der 4-geschossige Baukörper, der zur Stadt hin in den Obergeschossen leicht geneigt die Form (formal) der Schlossmauer nachzeichnet, erfährt in seinem äußeren Erscheinungsbild eine differenzierte Gestaltung. Sein Volumen entwickelt sich aus Programm und Ort und nimmt in der Höhe Bezüge zum historischen Schloss auf. Der von der Stadt aus sichtbare Fassadenbereich über der Schlossmauer wird mit einer Metallverkleidung (messingfarben) gestaltet, im Kontrast hierzu stehen die hellen Sichtbetonwände auf der Hofseite. Der repräsentative Charakter des großen Schlosshofs stellt sich durch ein schimmerndes, großflächiges Metallgewebe dar, dessen vielfältige Einsatzmöglichkeiten als Werbeträger, Projektionswand u.ä. dem Hof das besondere Etwas verleihen.

Teile der Fassaden sind die in die Metallhülle eingeschnittenen 'Fenster', die sowohl vor- als auch rückspringend ausgeführt werden. Sie sind mit einer Sonnen-/ Wärmeschutzverglasung versehen, verdunkelbar, lichtfilternd und energetisch optimiert.

Die Tragkonstruktion besteht aus einer Stb-Konstruktion in Ortbeton (Decken, Böden und mehrschichtige Wände mit den notwendigen Dämmungen). Die Ausstellungswände werden entsprechend den Vorgaben des Auslobers 'benagelbar' ausgeführt und können flexibel und von der primären Tragstruktur unabhängig platziert werden. Eine konkrete Abstimmung mit dem Ausstellungskonzept ist Teil der Ausführungsplanung. Im Bereich der Untergeschosse werden die Bodenplatte und erdberührende Wände als 'weisse Wanne' mit Perimeterdämmung ausgeführt. Die Arbeiten an der Schlossmauer und den bestehenden Bauten sind entsprechend den besonderen statischen und konstruktiven Anforderungen zu sichern.

Die Dächer sind als Warmdach (Umkehrdach) begehbar und mit extensiver Begrünung vorgesehen.

Die Oberböden werden als Holzparkettböden ausgeführt (im Bereich der Werkstätten als Lamellenparkett), die abgehängten Decken im EG als Streckmetalldecken mit integrierter Beleuchtung, Belüftung sowie der im Veranstaltungsbereich erforderlichen technischen Einrichtungen. Die Rückwand der zentralen Treppenanlage ist wie die Südfassade mit einer messingfarbenen Metallverkleidung bekleidet.

Ökologischer Ansatz

Die Gebäudestrukturen sollen im Sinne des ökologischen Ansatzes überwiegend natürlich belüftet und belichtet werden, was durch das architektonische Konzept sichergestellt wird.

Die geplanten Fassaden mit Lüftungselementen in der Nordfassade und den bereits erwähnten 'Fenstern' der Südfassade ermöglichen Tageslichteintrag im Bereich der Panorama-Zwischenzone und bei Öffnung eines Teils der Glasfelder eine natürliche Durchlüftung infolge Thermik und Wind. Die Verglasungen sind auf die speziellen Anforderungen in den Ausstellungsbereichen abgestimmt und energetisch optimiert.

Aufgrund der kompakten, hervorragenden Wärmedämmung im Fassadenbereich und der klimastabilisierenden hygroskopisch aktiven Bauweise ist ein erheblich energiesparender Einsatz von Ressourcen gewährleistet.

Im Rahmen des Wettbewerbskonzeptes werden nicht nur die natürlichen Ressourcen sondern auch die Nutzung von Regenwasser und Erdwärme einbezogen.

Die Kühlung und unterstützende Heizung wird in den Ausstellungs- und Depoträumen über eine Betonkernaktivierung gewährleistet.

Die dafür benötigte Energie, sowohl Heizungs- als auch Kälteenergie, wird gänzlich über einen Verbund aus Geothermie und Fernwärme gesichert. Hierdurch ist gewährleistet, dass die natürlichen Ressourcen maximal geschont werden und das Gebäude autark betrieben werden kann.

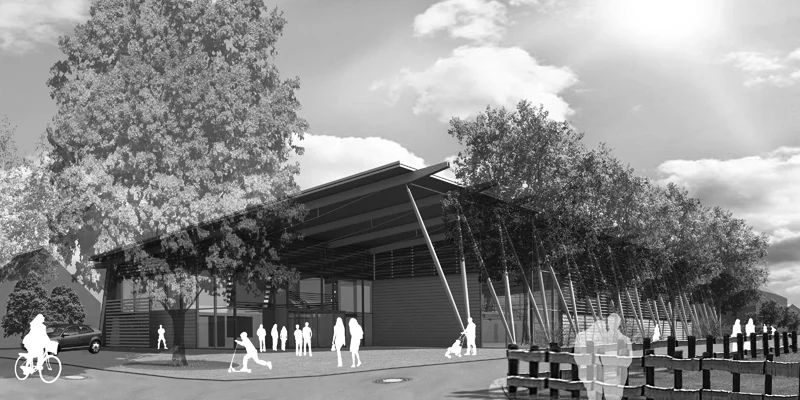

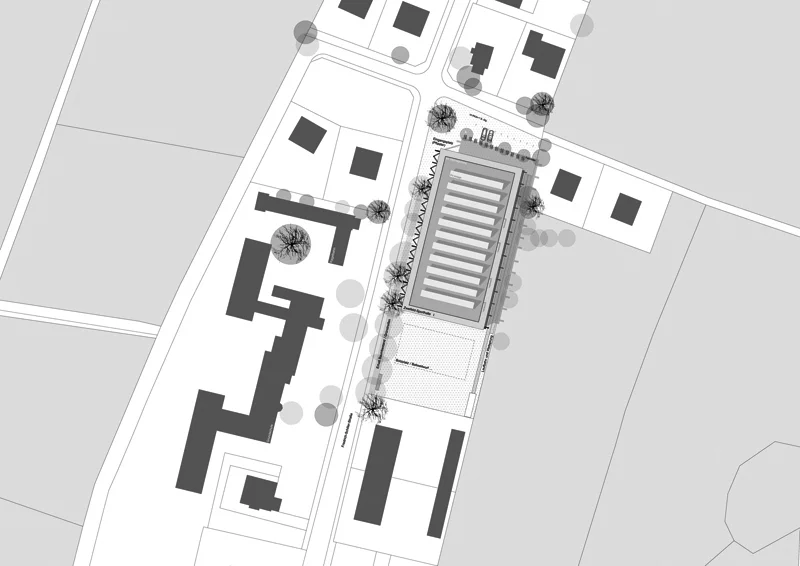

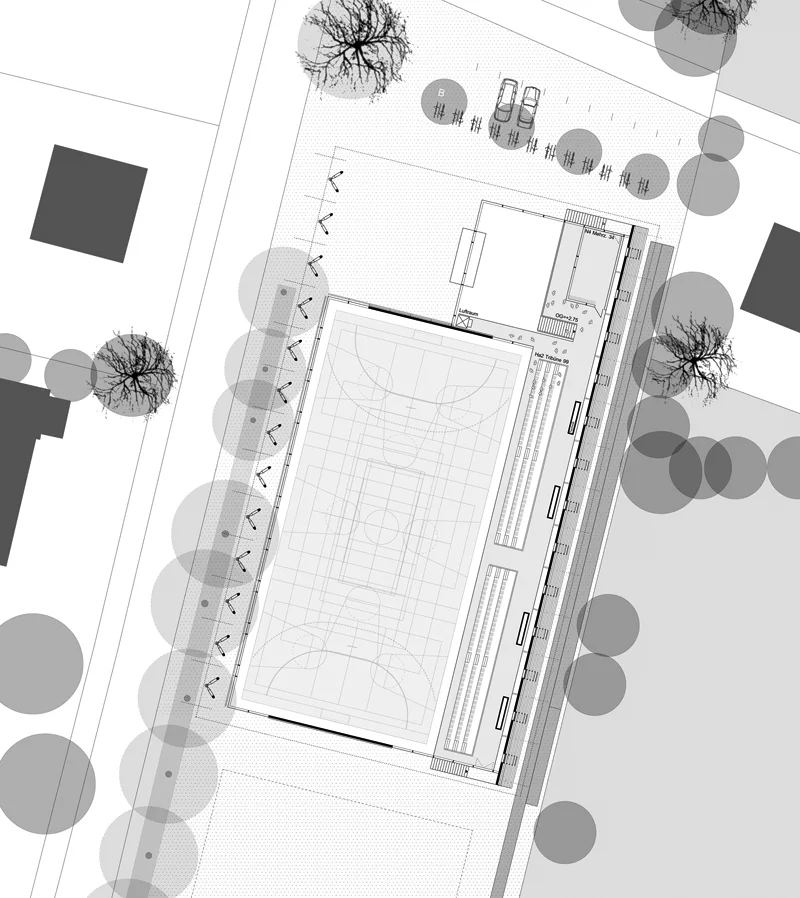

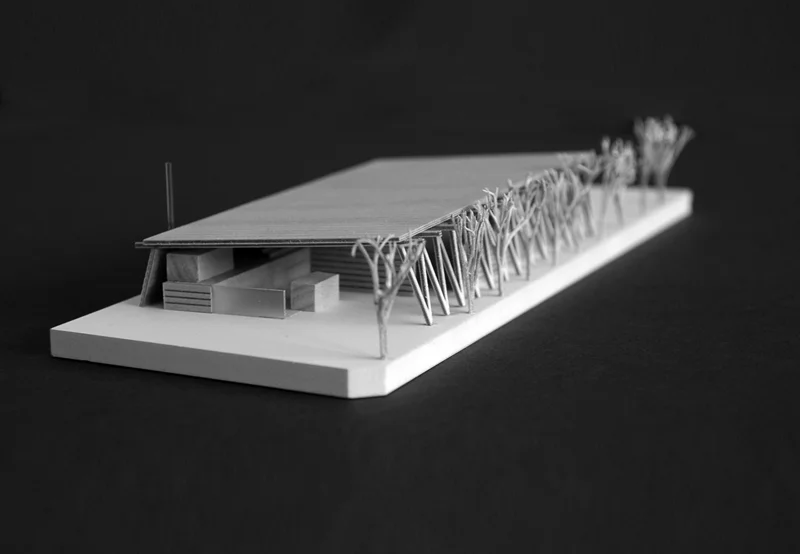

Zweifeld Sporthalle mit Zuschauertribüne

Tharandt

Wettbewerb 2009

Prägendes Element der Sporthalle in Detail und Materialität ist der Umgang mit dem  Werkstoff Holz. Eine ortstypische und zeitgemäße Interpretation dieses Themas schafft eine warme Atmosphäre und gibt dem Ort seine Identität, der vorhandene Baumbestand ergänzt das Gesamtbild.

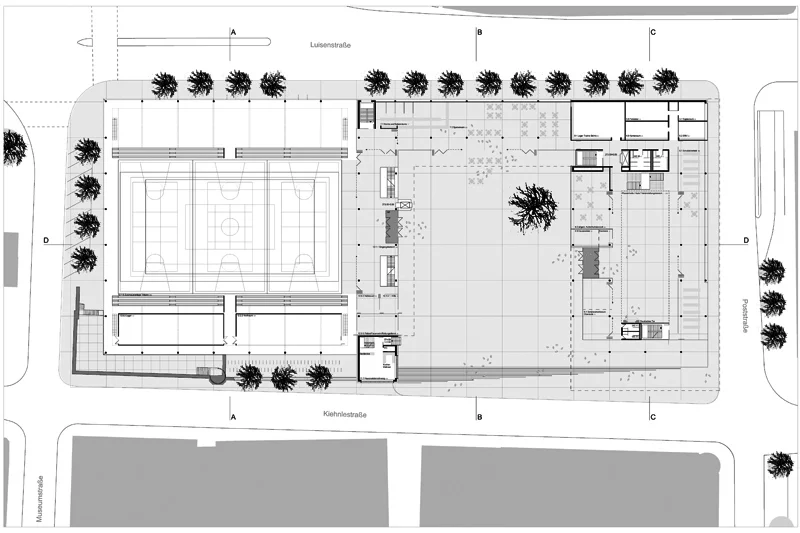

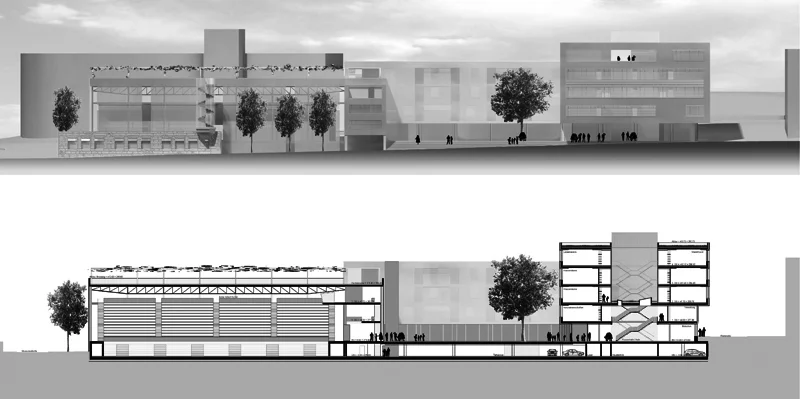

Hilda Gymnasium

Pforzheim

Wettbewerb 2008

Aus dem Gegenüber von Schule und Sporthalle entsteht ein städtischer Platz, der gleichzeitig Schulhof und attraktiver Vorbereich der Halle ist. Über die große Freitreppe an der Kiehnlestraße erreicht man eine aus dem Straßenraum gelöste, halböffentliche Ebene - den Eingang zum Hilda-Gymnasium und zur Sporthalle.

Erweiterung der FH Deggendorf

Deggendorf 2009

Wettbewerb 3. Preis

Die Hochschule Deggendorf bietet ein breites, praxisorientiertes Angebot in Lehre Studium, Forschung und Entwicklung. Um dieses Angebot ausbauen und verbessern zu können, werden ca. 6600m² Nutzflächen benötigt, die in einem 2. Bauabschnitt realisiert werden sollen. 'Man verlässt den ersten Hof und gelangt in den Zweiten...'.

Praxis für Allgemeinmedizin

Bensheim 2003

Standort: Europa-Allee 5

64625 Bensheim

Bauherr: W. Schuhmann Bensheim

LPH: Entwurf / Ausführung einschl. HLSE

Klassische Eleganz, ein starkes Farbkonzept und eine umfassende Planung vom Grundriss bis zur Visitenkarte zeichnen den Umbau dieser Arztpraxis aus.

Von der Planung der Räume bis zur Visitenkarte beim Umbau von ehemaligen Seminarräumen zu einer Praxis für Allgemeinmedizin in einem Büro- und Geschäftshaus in Bensheim galt es, eine großzügige und freundliche Atmosphäre zu schaffen.

Farbige Glasflächen, poliertes Aluminium und das schwarze Leder der Möbel setzen Akzente, der dezent integrierte Lichterhimmel unterstreicht die helle Stimmung und wird zum gestaltenden Element.

Bereits vom Garderobenbereich aus erkennt man durch die wechselweise Bedruckung der Ganzglastür den Empfangstresen. Der in der gesamten Praxis verlegte Linoleumboden ordnet sich ruhig in das Farbkonzept ein und verbindet die einzelnen Räume optisch. Entlang des von türkisfarbenen Glaswänden flankierten hellen Flurs erreicht der Patient das Arztzimmer und die beiden angrenzenden Behandlungsräume. Lichtdurchlässigkeit bei gleichzeitiger Wahrung der Intimsphäre war wichtiger Ausgangspunkt bei der Planung.

Personalraum und Labor auf der gegen- überliegenden Seite treten durch die weiße Wand mit integrierter Bilderleiste in den Hintergrund. Die weißen säulenförmigen Waschtische, die klassische Möbelauswahl und die Ergänzungen mit speziell gefertigten Einzelstücken unterstreichen den klassisch eleganten Anspruch des Designs.

Der harmonische Gesamteindruck setzt sich über die baulichen Maßnahmen hinaus auch in der Gestaltung der grafischen Elemente wie z.B. Beschriftungen und Visitenkarten fort.

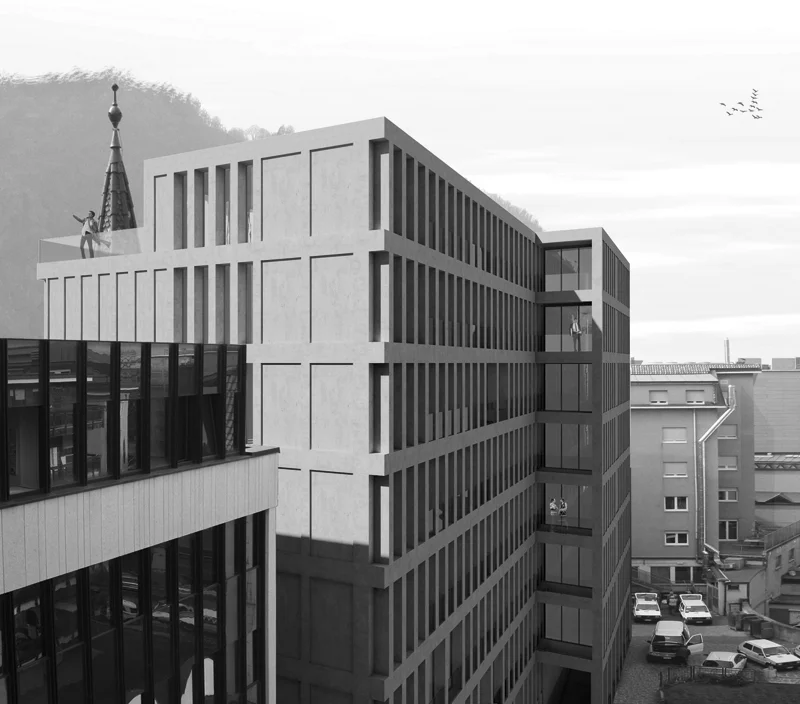

Areal ‘Ex Weisses Kreuz’

I-Bozen

Wettbewerb 2003

Die gewählte Gebäudestruktur schafft trotz der Unterschiedlichkeit ihrer Nutzungen ein harmonisches Ensemble und ermöglicht ein kommunikatives Mit- und Nebeneinander von Jung und Alt.

Gebäudestruktur

Auf dem ehemaligen Gelände des Weissen Kreuzes in Bozen ist ein Gebäudekomplex geplant, der sich aus Seniorenwohnungen, einem psychiatrischen Heim und einem deutsch-italienischen Kindergarten zusammen-setzt.

Die Gebäudefigur fügt sich in die städtische Situation ein, indem sie auf die Gegebenheiten der Nachbarbebauung und die entsprechenden städtebaulichen Kanten maßstäblich reagiert. Trotz Unterbringung und Realisierung der verschiedenen sozialen Einrichtungen und Wohnnutzungen verknüpfen sich die einzelnen Elemente zu einer plastischen Einheit, die es versteht, das Grundstück klar zu zonieren und zu definieren. Alle Funktionsbereiche und Freiflächen stehen in räumlichem Bezug zueinander, bleiben aber thematisch getrennt und ablesbar.

Der Entwurf gliedert sich in drei Gebäudeelemente: Der fünfgeschossige Kubus an der Fagenstraße stellt sowohl eine Reaktion auf sein Gegenüber als auch auf die Verkehrsintensität der Hauptstraße dar. Die Freiflächen liegen im ruhigen, rückwärtigen Bereich. Der zum Berghang hin gedrehte, dreigeschossige aufgeständerte Querriegel orientiert sich in Nord-Süd-Richtung parallel zur Nachbarbebauung. Durch die Querstellung des Wohnriegels ergeben sich klare Freiflächen-Zuordnungen, trotzdem fließt das Grün unter dem Gebäude hindurch.

Der Kindergarten hält Distanz zur verkehrsbelasteten Fagenstraße und springt bis an die Tripolistraße zurück. Das zweigeschossige Gebäudeelement schiebt sich unter den Querriegel und lehnt sich an die Geschossigkeit der angrenzenden Wohnhäuser an.

Das Zusammenspiel der Elemente bewirkt eine klare Zonierung des Grundstücks, dadurch werden Freiräume trotz räumlicher Zusammenhänge eindeutig differenziert.

In der Fuge zwischen den beiden mehrgeschossigen Kuben formuliert der gläserne Erschließungskörper eine klare Eingangssituation. In den Gelenkpunkt setzt sich ein zweigeschossiger Würfel, der den allgemeinen Bereich aufnimmt. Ihm ist ein ‚Stadtplatz' vorgelagert, der dem öffentlichen Straßenraum zugeordnet ist und eine Pufferzone für den Kindergarten und dessen Spielfläche bildet.

Ein durchgängiges, weit auskragendes und begrüntes Dach fügt die Gebäudeelemente zu einem Gesamtensemble zusammen.

Der Kindergarten wird von der Tripolistraße aus erschlossen und ist auf zwei Geschossen untergebracht. Mit direktem Zugang zu den Freiflächen orientieren sich die Gruppenräume nach Süden.

Die Seniorenwohnungen sind ausschließlich in den Obergeschossen, über dem psychiatrischen Heim und dem Allgemeinbereich angeordnet und orientieren sich nach Süden/ Südosten zur Stadt hin. Im Norden/ Nordwesten liegen die Laubengangerschließungen. Diese bieten Raum für Begegnung und Kommunikation und einen weitläufigen Ausblick in den Hof und die Berge. Das psychiatrische Heim ist in den unteren drei Geschossen des Gebäuderiegels entlang der Fagenstraße untergebracht. Werkstätten und Lager befinden sich auf Erdgeschossebene. Über eine interne Treppe gelangt man zu Küche und Aufenthaltsbereich im 1. Obergeschoss und zu den Schlafräumen im 2. Obergeschoss. Auf diese Art erfolgt eine Staffelung von der öffentlichen und lärmbelasteten Situation (Werkstätten, Straße) über den Gemeinschaftsbereich (interner Treffpunkt) bis hin zum privaten Wohnbereich.

Der allgemeine Bereich liegt zentral und in direkter Erreichbarkeit an der publikumsintensivsten Stelle neben der Eingangshalle. Er verschafft dem Wohnbereich die nötige Distanz zum Straßenraum und den öffentlichen Nutzungen. Die Erschließung des Kindergartens erfolgt vorrangig von der Tripolistraße aus. Hier befinden sich mehrere Pkw-Abstellplätze, die ein Kurzzeitparken für die Eltern ermöglichen. Unabhängig davon ist jedoch auch von der Fagenstraße aus die fussläufige Verbindung gewährleistet. Die grosszügige Eingangshalle lässt sich für gemeinschaftliche Veranstaltungen, Feiern oder einfach zum Spielen nutzen. Zusätzlich ist die dem Kindergarten vorgelagerte Spielfläche über eine einläufige Freitreppe mit den Dachterrassen und den Gruppenräumen im Obergeschoss verbunden. Der 'städtische Platz' zur Fagenstrasse erweitert sich um die Erschließungsfläche des Gebäudes zu einer großzügigen Vorzone, puffert die Nutzungen gegen die Verkehrsbelastung der Hauptstraße ab und setzt sich in seiner Oberflächenbeschaffenheit klar von den dahinter angeordneten Grün- und Spielflächen ab. Vor den Werkstätten des psychiatrischen Heims entsteht eine geschützte Platzsituation mit baumüberdachter Pflasterfläche und Blick auf die bestehende, grün berankte Einfriedung. Grünflächen und zahlreiche Sitzmöglichkeiten gewährleisten Aufenthaltsqualitäten für alle Nutzer und Bewohner.

Die Materialität der Fassaden wird im Wesentlichen durch eine feinstrukturierte, farblich abgestimmte Putzoberfläche bestimmt. Strukturiert werden diese Flächen durch dunkle Holzfenster. Zur Verschattung kommen verstellbare Lamellenrahmenelemente aus naturbelassenem Lärchenholz in Verbindung mit einer Stahlgrundkonstruktion zum Einsatz. Bei den Laubengängen bilden diese eine zweite Klimahülle.

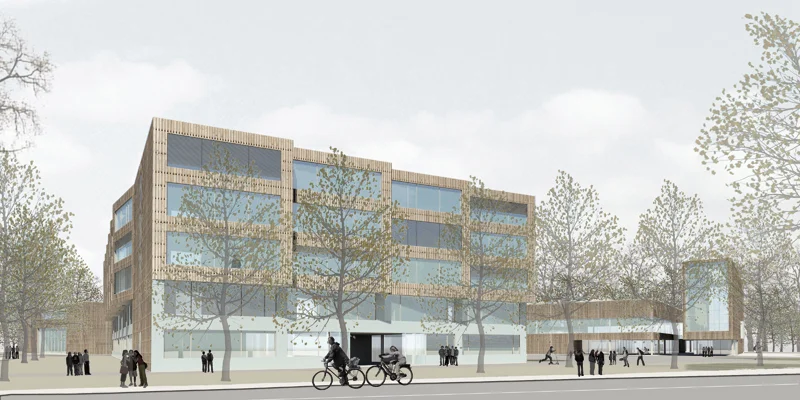

Forschungs- und Laborgebäude

für Lebenswissenschaften

Berlin

Wettbewerb 2010

Das Laborgebäude folgt den historischen Spuren, schafft einen räumlichen Abschluss des Campus und lässt als Gegenüber der Chirurgischen Pferdeklinik eine neue Torsituation entstehen.

Stationäres Hospiz

Bensheim

Entwurfsplanung 2005

Standort: Bensheim

Bauherr: Hospizstiftung e.V.

LPH: Entwurf

"In ein Hospiz kommen Sterbende, um zu leben, nicht Lebende, um zu sterben."

(Gudrun Kaiser, Kuratorium Deutsche Altershilfe)

In häuslicher Atmosphäre sollen die letzten Tage im Leben Freude wecken und einen würdigen Rahmen bilden für Begleitung, Abschied und Trauer.

Die Bedeutung der Hospizbewegung ist in Folge der gesellschaftlichen Entwicklung ‘weg von der traditionellen Familie’ gestiegen. Sie hat in Bensheim einen Ort gefunden, der dieser Rolle gerecht wird - an exponierter Stelle, gut erreichbar, nahe dem städtischen Leben, und dabei gleichzeitig von Natur umgeben. Die vielfältigen Blickbeziehungen zu Kirchberghäuschen und Weinbergen sowie über die Stadt Bensheim hinweg in die Rheinebene, zeichnen das Grundstück in besonderem Maße aus.

Ein 2-geschossiges ‘Grünes Haus’, in den Hang integriert, mit viel Licht und Bezug nach außen, stellt die Antwort auf die Aufgabe und das Grundstück dar.

Die diversen Funktionen im Haus sind auf zwei Ebenen organisiert, mit einem Aufzug verbunden und schwellenfreien Übergängen zum Außenbereich.

Im Eingangsgeschoss befinden sich die gemeinschaftlichen Nutzungen, Büro der Leitung, Seminar- und Betreuungsräume, ein Raum der Stille und das Wohn- und Esszimmer mit der vorgelagerten gemeinschaftlich zu nutzenden Terrasse.

Im Obergeschoss orientieren sich die acht großzügig verglasten Patientenzimmer zum Tal hin. Alle Zimmer verfügen über eine integrierte Sanitäreinheit. Das Zimmerangebot wird durch zwei Gästezimmer für Angehörige ergänzt. Eine Nutzung als Patientenzimmer ist möglich.

Allen Patientenräumen vorgelagert ist ein Balkon, der eine Erweiterung nach draußen darstellt und einen privaten Außenbereich darstellt. Die große Offenheit der Zimmer mit gleichzeitigem Sichtschutz von außen stellt eine erwähnenswerte Qualität dar. Der Patient hat, egal ob vom Bett oder Balkon, den Blick über die Stadt und ins Grün der umgebenden Natur.

Die Räume für das Pflegepersonal (Dienstzimmer, Pflegearbeitsraum und -bad, etc.) befinden sich auf derselben Ebene wie die Zimmer. Die alltäglichen Pflegeabläufe werden dadurch unterstützt. Die U-förmige Anordnung der Räume umschließt nach Nordosten hin einen lichten Wintergarten, an den der Raum der Stille im Erdgeschoss anschließt. Dieser Wintergarten erweitert das gemeinschaftliche Angebot auf der oberen Ebene und geht in die reiz- volle Topographie des Grundstücks über. Über einen angelegten Weg gelangt man zu einem Freisitz mit Rosenspalier. Ein fast versteckter Ort, um kurz durchzuatmen und den Garten zu genießen.

Der Raum der Stille - ein Platz, um sich selbst und seine Gedanken zu finden.

Hier bietet sich die Möglichkeit, kurzzeitig Distanz zu Leben und Sterben im Hospiz zu gewinnen, ein ruhiger, gedämpfter Ort des Rückzugs, der gleichzeitig die Möglichkeit von Gruppenveranstaltungen und Trauerfeiern bietet. Das Licht, das über eine begrünte Böschung in den Raum fällt, mit Naturstein verkleidete Wände oder der warme Farbton des dunklen Holzbodens bewirken eine meditative Ruhe und Feierlichkeit, die dem Hospiz eine würdige Mitte geben.

Lebensqualität durch Normalität: Die Anordnung unterschiedlicher Nutzungen auf zwei Ebenen eröffnet Patienten, Verwandten oder Betreuern Möglichkeiten, die verbleibende Zeit sowohl mit den anderen zu gestalten, gemeinsam zu kochen und zu essen, wenn gewünscht aber auch den nötigen, privaten Rückzugsbereich zu finden.

Aus ortstypischen Elementen und Materialien (z. B. die Naturstein- mauern der Weinbergterrassen, Holz und das umgebende Grün der Natur) leiten sich die bestimmenden Gestaltungselemente des Entwurfs ab: ‘Warme’ und natürliche Materialien unterstreichen den Anspruch, den Patienten eine wohnliche Atmosphäre zu bieten. Das Hospiz besteht als einfache, konventionelle Mischkonstruktion aus Mauerwerk und STB-Flachdecken. Das nach innen geneigte, schräge Ziegeldach ruht auf einer herkömmlichen Zimmermannskonstruktion. Im Bereich der Nebenräume wird das leicht geneigte Glasdach des Wintergartens von extensiv begrünten Flachdachbereichen umrahmt. Die äußere Erscheinung des Gebäudes wird hauptsächlich durch zwei Materialen (Natursteinwände und Lärchenholz-schindeln) geprägt. Während sich das Erdgeschoss analog zu den Mauern der Weinberge aus dem Hang heraus entwickelt, hebt sich das Obergeschoss mit einer Verkleidung aus Lärchenholzschindeln leicht darüber ab. Die Balkonkonstruktion aus Holz und Stahl läuft um die Ecke und dient gleichzeitig als Rankgerüst für die geplante Fassadenbegrünung. Wegen der laufenden Unterhaltskosten ist eine Niedrigenergiebauweise mit hochwertiger Außendämmung angedacht. Als Energiequelle ist derzeit eine Brennwerttechnik (Gas, evtl., je nach Bodenbeschaffenheit auch mit Erdwärme-Wärmepumpe) mit zentraler Warmwasserbereitung vorgesehen.

Das Bestreben nach einem wohnlichen Ambiente setzt sich auch im Innenausbau fort: Verputzte und farbig behandelte Wände, dunkle, natürliche Holzböden, leichte Vorhänge und viel Grün bestimmen die Stimmung im Inneren.

Aus den topographischen Gegebenheiten des Grundstücks heraus sind die Außenanlagen als Fortsetzung der Weinbergterrassen gestaltet. Die natürliche Pflasterung der Wege, Regenwasser-versickerung, Stützmauern aus Naturstein und einfach zu pflegende Grünbereiche binden das Hospiz in Natur und Landschaft ein.

Oberösterreichische Landesbibliothek

A - Linz 2006

Wettbewerb - engere Wahl

Die OÖ. Landesbibliothek stellt als zentrale Institution für Oberösterreich eine Kultur- und Bildungseinrichtung von überregionaler Bedeutung dar.

Feuerwache

Nürnberg

Wettbewerb 2009

Der Neubau der Feuerwache 1 in Nürnberg ersetzt die kleinere Feuerwache in der Reutersbrunnenstraße. Durch die Verknüpfung von städtebaulichen Rahmenbedingungen und die Vorgaben des Raumprogramms haben wir einen 2-geschossigen Hoftyp entwickelt.

Neubau Bundesverwaltungsgericht

Überbauung Chrüzacker

CH-St. Gallen

Wettbewerb 2004

Das BVG entwickelt sich parallel zum Hang und bildet den Abschluss des Chrüzackers.

Der Baukörper stellt eine ‚stützende Raumkante' dar, die die städtebauliche Entwicklungsachse Nord fortsetzt und abschließt.

Das Bundesverwaltungsgericht der Schweiz entsteht, sowohl städtebaulich als auch topographisch, an einer äußerst prominenten Stelle am Eingang zur Stadt.

Der viergeschossige ‘Kopf’ des Gebäudes markiert diese städtebauliche Eingangssituation. Aufgrund der exponierten Lage ergibt sich in der vorliegenden Baukörperdisposition eine dem Gerichtsthema würdige und gleichzeitig städtebaulich sinnvolle Betonung, ohne eine wuchtige "Machtsymbolik" zu bemühen.

Die Topographie des Hangs wird aufgegriffen und in eine sinnfällige Höhenstaffelung vom Gericht zur Wohnbebauung überführt. Die Bebauung mit dem Thema ‘Wohnen im Park' bietet ungehinderte Blickbeziehungen in das reizvolle Alpenpanorama und wird an keiner Stelle durch die vorgesetzte Bebauung gestört.

Entlang der Rosenbergstraße entwickelt sich das BVG von einem 3-geschossigen Gebäudeteil aus dem Hang heraus in Richtung der Ecke Dufour-/Rosenbergstraße zu einem viergeschossigen Volumen, das die Villa Nef umgreift. Hierin spiegelt sich die innere Organisation wieder: je zwei Pools sind im 1. und 2. OG untergebracht, ein Pool befindet sich im verkürzten 3. OG.

Im Erdgeschoss sind allgemeine Nutzungen wie Dienste, Bibliothek und auch die halb-öffentlichen Bereiche wie Gerichtssäle, Wartebereiche und Cafeteria untergebracht.

Der Eingang zum BVG stellt als Rücksprung im gradlinigen Gebäude ein Pendant zum Volumen der Villa Nef dar, die durch die bauliche "Umarmung" in die Gesamtanlage integriert wird.

Von der übersichtlichen Eingangshalle aus gelangt der Besucher direkt in den L-förmigen Warte- und Aufenthaltsbereich mit Caféteria, die an die Sitzungs- und Gerichtssäle anschließen. Die Trennung von öffentlicher und interner Zugänglichkeit erfolgt also direkt im zentralen Eingang, eine Überlagerung der Sicherheitsstufen ist nicht gegeben.

Die Dreibundstruktur der Obergeschosse mit außenliegenden Bürozonen und einer Mittelzone wird von Licht-/ Energiehöfen unterbrochen, die eine natürliche Belichtung ermöglichen, die die Aufenthaltsqualität in den Bürozonen erhöhen und für eine überschaubare Zonierung der Pools sorgen. Eine flexibel gestaltete und an Veränderungen anpassbare Bürostruktur umgibt die Mittelzone und nimmt die Pools auf. Die Fortführung dieser Struktur im 3. OG birgt ein Entwicklungspotential für einen evtl. sechsten Pool. Darüber hinaus sind zwei weitere große Lichthöfe in das Gebäude eingeschoben.

Auf der Nordostseite schiebt sich das Gericht in den Hang hinein. Die Südwestecke ist von einem ebenen Grünbereich umgeben, der sanft in die Steigung des Hangs übergeht. Im rückwärtigen Bereich sorgt ein in den Hang eingeschnittener Lichthof für die Belichtung der hinteren Räume.

Die Erschließung erfolgt von der Kreuzackerstraße aus. Zwei Zugänge führen auf das Plateau, das die Villa Nef umgibt. Das Gericht liegt leicht erhöht und wird über eine Rampen- und Treppenanlage erschlossen. Lichtstelen markieren den Übergang vom Außenraum in den offen gestalteten Bereich des Erdgeschosses.

Wohnen

"Wohnen im Park" - ein, der exklusiven Lage entsprechender, gehobener Standard und der optische Erhalt der durchgrünten Hangkuppe waren Hauptaspekte bei der Entwicklung der Wohnbebauung am Chrüzacker.

Die in der Geschossigkeit variierenden Einzelhäuser folgen locker den Höhenlinien der Kuppe, die entstehenden leichten Verdrehungen und Versätze begünstigen Ausblicke und Belichtung.

Das Ensemble setzt sich aus vier Haustypen zusammen, die den geforderten Wohnungsmix erfüllen und darüber hinaus weitere Variationsmöglichkeiten zulassen. Alle Wohnungen verfügen über einen direkten Zugang zur Tiefgarage (behindertengerecht). Eine Etappierbarkeit in beispielsweise drei Bauabschnitten ist möglich.

In seiner Gestalt fügt sich die klare, skulpturale Formensprache der Wohnhäuser in den Grünzug ein. Ein Spiel von subtrahierten und addierten Volumina (Loggien, Wintergärten) brechen die Strenge der Körper auf und reagieren auf die Wohnungstypologie.

Die Gestaltung der Außenanlagen orientiert sich am Thema ‘Wohnen im Park’. Begrünte Stützmauern vermitteln zwischen den einzelnen Terrassen. Parkplätze befinden sich entlang der T-förmigen Wohnstrasse. Die durch klare Rücksprünge in der Kubatur definierten Eingänge werden über eine Vorzone erschlossen, die eine Abstufung vom öffentlich/ halböffentlichen Weg zum privaten Wohnungseingang darstellt.

Der vorliegende Entwurf zeigt eine selbstverständliche Verträglichkeit von hohem Nutzungsmaß und durchgrünter Gesamterscheinung. Die Bebauung wirkt leicht und ergibt sich sinnfällig aus der Topographie des Chrüzackers.

Akademie der bildenden Künste

Berlin 1992

Wettbewerb - engere Wahl

Die Akademie der bildenden Künste in München plant innerhalb des unter Naturschutz stehenden Akademiegartens einen Erweiterungsbau, zur Unterbringung von Studienwerkstätten, Vortrags- und Seminarräumen, Ausstellungsflächen und Cafeteria/ Aufenthaltsflächen

Das Parkgrundstück ist geprägt von altem Baumbestand und dem dominanten Altbau der Akademie.

Mit seiner dynamischen Komposition versucht der Entwurf einen spannungsvollen Kontrast zwischen Alt und Neu herzustellen.

Der Erweiterungsbau entwickelt sich in Einbindung des denkmalgeschützten Akademiebaus und unter Einbeziehung des Baumbestandes.

Die geforderten Funktionsbereiche aus dem Raumprogramm gliedern sich in ablesbare Baukörper.

Der viergeschossige schwungvolle Rundbau umschließt die über alle Geschosse gehende Eingangshalle und orientiert sich, beste Lichtverhältnisse bietend, zum ruhigen Parkgelände hin. Durchstoßen wird dieser von einem zweigeschossigen Verwaltungsriegel, der über den Vortragssälen im Erdgeschoss liegt. Ihm vorgelagert ist die Cafeteria freistehend im Park platziert.

Neben der bestehenden Zufahrt von der Akademiestraße aus, wird ein weiterer Besucher-eingang von der Türkenstraße aus vorgesehen.

Das Ensemble bietet einen angemessenen Rahmen für ‘kunstvolle’ Inszenierungen, Vernissagen, Ausstellungen, etc.  Für Großveranstaltungen sind Räume und Foyer koppelbar und über die Verbindungsstege im 1. und 2. OG ist der Akademiebau angeschlossen.

Die Materialwahl ist Bestandteil des Entwurfsgedankens und reflektiert die gestalterischen Absichten: Transparenz und Leichtigkeit zum Park und bestehender Akademie. Unterschiedlich strukturierte Glasflächen, leichte Konstruktionen und Natursteinverkleidungen spielen im Einklang mit Altem und Neuem.

Begrünte Dachflächen werden zusätzlich als Terrassenfläche und Freiateliers angeboten.

Grundschule

Riedstadt 1993

Wettbewerb - engere Wahl

Neubau der Feuerwache

Tuttlingen 2008

Wettbewerb 1. Preis

In unmittelbarer Nähe des Polizeistandortes an der Stockacher Straße entsteht der Neubau der freiwilligen Feuerwehr  -  ein moderner Rettungsbetrieb, der funktional und gestalterisch allen Anforderungen gerecht wird.

Durch die signifikante Ausformung als langer, schlanker und transparenter Baukörper wird der Neubau seiner besonderen Rolle im städtischen Kontext gerecht und stellt Bezüge zur vorhandenen Bebauung der Polizei her. Die längsgerichtete Fahrzeughalle bildet den räumlichen Abschluss nach Osten. Zusammen mit dem südlich in den Hang gebauten Serviceriegel rahmt sie den großen Übungshof ein. Die Bebauung der Polizeistation im Westen wird raumbildend in das Konzept einbezogen.

Die Anordnung der einzelnen Funktionsbereiche ergibt sich aus der besonderen Topographie und den Anforderungen von Raumprogramm und Organisationsdiagramm.

Das Feuerwehrhaus bildet mit der vorhandenen Topographie eine Einheit, Hang und die begrünte Dachfläche über der Fahrzeughalle gehen ineinander über. Die einreihige Halle wird im hinteren Bereich mit Durchgangstoren ausgestattet und kann durchfahren werden. Die Vorfläche der Fahrzeughalle ist darüber hinaus durch eine offene Durchfahrt von den Werkstatt- und Serviceplätzen erreichbar.

Die Lage der Werkstatt-, Service- und Lagerbereiche nutzt den Höhenversprung der Hangkante. Räumlicher Abschluss auf der Westseite sind Schlauchwerkstatt und Übungsturm. Ein schlanker Verwaltungsbau bildet den Kopf der Feuerwache.

Verkehrskonzept

Die jetzige Lage der gemeinsamen Alarm-Ausfahrt und Rückfahrt mit einer Breite von ca. 15m gewährleistet einen reibungslosen Verkehrsfluss, sowohl zur Stockacher Straße als auch zur Straße ‘Im Jungen Steigle’.

Durch die Positionierung der „schlafenden Ampel“ lässt sich der Kreuzungsbereich im Alarmfall (von der Zentrale gesteuert) vom Verkehr freihalten.

Die Notausfahrt zur Stockacher Straße befindet sich an der westichen Grundstücksgrenze. Alarmzufahrt sowie Ein- und Ausfahrt der Besucher (PKW) erfolgen separat von der Stockacher Straße aus. Die gute Einsehbarkeit und Lage dieser Zufahrt macht eine Zusammenlegung möglich.

30 Besucherparkplätze und 10 LKW-Stellplätze sind auf dem Areal vorgesehen.

Die 40 Alarmparkplätze befinden sich in unmittelbarer Nähe zum Eingang und ermöglichen kurze Wege in den Umkleidebereich.

Die Sicherung der Parkplätze erfolgt über zwei zentral gesteuerte Schrankenanlagen. Zwischen Parkplätzen und Hof befindet sich eine Toranlage.

Außenflächen

Für die befestigten Außenflächen schlagen wir ein Drainpflaster mit, auf die jeweiligen Radlasten abgestimmtem Unterbau, vor. Alle notwendigen Installationen wie Hydranten, Saugstellen und Energieversorgungsstellen sind im Bereich des Übungshofes vorgesehen. Unterschiedliche Bodenbeschaffenheiten für Rüstfahrzeuge sowie spezielle Einrichtungen für den Übungsbetrieb werden vorgehalten.

Der Parkplatz wird direkt von der Stockacher Straße erschlossen und tangiert weder Übungsfläche noch Alarmzufahrt. Alle Zu- und Einfahrten sind videoüberwacht und zugangsgesichert. An der westlichen Grundstücksgrenze neben dem Übungsturm befindet sich eine befahrbare, natürliche Böschung, die eine Verbindung zum oberen Hangbereich darstellt. Dieser kann für Freizeit und Sport, aber auch als Ergänzung zum Übungshof genutzt werden.

Baukonstruktion

Die klare Struktur des Entwurfes wird mit hoher architektonischer Qualität in eine signifikante Materialsprache übertragen und führt zu einer Signalwirkung der Feuerwache im städtischen Raum. Die charakteristischen kubischen Entwurfselemente - geschlossen, offen, transparent und transluzent führen zu einem spannungsvollen Wechselspiel. Die lineare Profilverglasung, die im Bereich der Attika zu einem umlaufenden 'roten Band' zusammengefasst ist, verbindet die verschiedenen Funktionsbereiche.

Wagenhalle:

Die Fahrzeughalle ist als Stb- Stahlkonstruktion vorgesehen. Den oberen Abschluss bildet eine verstärkte Trapezblechlage mit oberseitigem Warmdachaufbau, extensiver Begrünung und Photovoltaikanlage. Die Fassaden bestehen aus transparenten U-Profil-Verglasungen mit Toranlagen. In diesen Elementen sind die erforderlichen Lüftungselemente eingestellt, die Fassade ist tageslichtoptimiert. Der Charakter eines offenen Hauses wird betont, die Feuerwehr ist in das aktive Stadtleben der Bevölkerung einbezogen und bietet selbst interessante Einblicke.

Service/Werkstatt/Lager:

Für den südlichen, in den Hang gefügten Gebäudeteil kommt eine massive wärmedämmende Stb-/ Ortbeton/Stahl-Verbund-Konstruktion zum Einsatz. Wie auch bei der Fahrzeughalle bestehen die Fassaden aus transparenten 2- schaligen U-Profil-Verglasungen mit steuerbaren Toranlagen im Bereich der Serviceplätze. Die natürliche Belichtung und Belüftung der Arbeitsbereiche ist so gewährleistet.

Verwaltung:

Der Verwaltungstrakt wird als herkömmliche Mauerwerk-/Stb- Konstruktion mit WDVS ausgeführt. In den Fassadenbändern kommt eine Wärme-/Sonnenschutz- Sicherheitsverglasung LM- PR-Konstruktion zum Einsatz. Die großflächigen, transluzenten Fassadenflächen werden als U-Profil- Verglasung, 2-lagig, teilweise mit Licht streuenden Isolierplatten (TWD), hergestellt.

Böden:

Im Verwaltungs-, Aufenthalts- und Schulungsbereich kommt Bitu- Terrazzo zum Einsatz, für die Böden der Fahrzeughalle, in den Werkstatt-, Lager und Umkleidebereichen ist eine Epoxydharz/ PUR-Beschichtung vorgesehen.

Baustufen

In der ersten Baustufe werden Fahrzeughalle, Werkstatt-/Servicebereich und Verwaltungstrakt realisiert. Die ‘Wachstumsreserve Fahrzeughalle’ wird durch Platzierung der Erweiterungshalle im Osten, in Verlängerung der Werkstätten ‘in den Hang hinein’ erreicht. Bei der Option Berufsfeuerwehr wird der Verwaltungstrakt nach Süden verlängert. Bei einer zukünftigen Erweiterung könnte auf den Ankauf des Grundstücks 6582 verzichtet werde

Bibliothekenzentrum

I - Bozen 2004

Europaweiter Planungswettbewerb - e.W.

Der Funktionsablauf ist überzeugend gelöst. Die Typologie der Punktbebauung wird als mögliche Lösung für die Bauaufgabe angesehen. Die Funktionen sind in diesem Projekt besser organisiert als in den anderen Projekten dieser Typologie.”

(Auszug Preisgerichtsprotokoll - Nachrücker für die Spesenvergütung - 11. Platz von 200 Teilnehmern)

Das neue Bibliothekenzentrum Bozen stellt als zentrale, nicht nur wissenschaftlich genutzte, Bibliothekseinrichtung für Bozen und Südtirol eine neue Kultur- und Bildungseinrichtung von überregionaler Bedeutung dar. Neben dem Aufbewahren von Büchern und anderen Medieneinheiten genügt es sowohl wissenschaftlichem Arbeiten als auch kulturellen Ansprüchen.

Die drei Bibliotheken, die sich das Zentrum teilen, treten nach außen als gemeinsame Einrichtung auf, ergänzen sich untereinander mit ihren Spezialgebieten und bieten so dem Nutzer eine grosse Informationsfülle an. Flexibilität, Offenheit und ein einladendes Erscheinungsbild der Bibliothek sind zentrale Bestandteile der Aufgabe, die im vorliegenden Entwurf maßgeblich auf die Gestaltsfindung eingewirkt haben.

Urbanistische Integration

Das Zentrum wendet sich mit Veranstaltungen, neuen Medien, Kinder- und Jugendprogrammen der Bevölkerung zu und trägt ein lebendiges Bild vom Lesen nach außen. Diesem Anspruch nach einem attraktiven Treffpunkt, einem Ort für Bücher, Bildung und Kultur wird bereits im städtebaulichen Dialog mit dem Umfeld Rechnung getragen.

Charakteristisch für das urbane Umfeld des Wettbewerbsgebiets ist die typische Abfolge von "engeren" Straßenräumen und, sich Sonne und Himmel öffnenden Plätzen.

Im Übergangsbereich zwischen dem städtischen Flair der Freiheitsstrasse und dem durch Wohnnutzung geprägten Umfeld schafft das Bibliothekenzentrum einen neuen Ort, der gleichermaßen die Qualität des Quartiers erhöht als auch einen weiteren kulturellen Anlaufpunkt im Stadtgefüge darstellt.

Zur Frage einer eventuellen Integration der bestehenden Gebäude lässt sich feststellen, dass neben statisch konstruktiven Aspekten vor allem inhaltlich übergeordnete Argumente gegen eine Umnutzung der jetzigen Schulgebäude sprechen: Die Veränderungen, die die neue Nutzung erforderlich macht, würden um dem Gedanken an die zentrale Einrichtung für das Bibliothekswesen in Bozen und Südtirol inhaltlich gerecht zu werden so stark in die vorgefundene Gebäudestruktur eingreifen, dass von dieser nur noch rudimentäre Fragmente erhalten blieben. Die Schulgebäude würden durch eine so umfangreiche Umbaumaßnahme, wie die hier zu erwartende, sowohl ihrer Identität als auch ihres Erinnerungswertes beraubt werden. Des weiteren steht gerade bei einem Gebäude mit großer Öffentlichkeit dem inneren Anspruch der Bibliotheksaufgabe die städtebauliche Forderung nach einem angemessenen Umfeld gegenüber. Im Rahmen der bestehenden Gebäudestruktur würde sich diese nicht ausreichend verwirklichen können.

Der Entwurf sieht an der Südostseite des Geländes einen öffentlichen Platz vor, der städtebaulich als integrierendes Element wirkt, dem Gebäude eine klare Vorzone gibt und als zentraler Anlaufpunkt im Quartier funktioniert.

Der Bibliotheksplatz ist gleichzeitig eine räumliche Verknüpfung zur Freiheitsstrasse, indem er sich in Verlängerung der Via Longon aufweitet und dem Betrachter so die Möglichkeit gibt, das Gebäude bereits aus einer gewissen Distanz zu erfassen.

Neben städtebaulichen Überlegungen stellt er aber vor allem eine belebte Bühne und einen attraktiven Treffpunkt dar. Als Hinführung zum "Erlebnis Lesen" führt er über Stufen und Rampe leicht ansteigend in das Gebäude. Ein Brunnen mit Wasserbecken und eine Baumreihe schliessen ihn nach Südwesten ab, ohne die Nachbarschaft "abzuschotten". Als Elemente der Platzgestaltung treten besonders die Wasser- und Sitzstufen in Erscheinung, die vor allem abends durch die in die Platzstufen integrierte Beleuchtung ergänzt werden.

Gebäudestruktur

Der Bibliotheksbesucher betritt vom Platz aus das Eingangsfoyer mit Café und Forum. Diese beiden Einrichtungen lassen sich bei Bedarf unabhängig vom Bibliothekenzentrum betreiben. Von der kleinen Lesung bis zum Sommerkonzert auf dem Platz sind vielfältige Veranstaltungs- konzepte durchführbar. Der ruhige gestalterische Rahmen der öffentlichen Erdgeschosszone bietet viel Platz für Inszenierung und Darstellung, die verschiebbaren Glaswände des Forums lassen sich z.B. ebenso als raumteilende Elemente für Ausstellungen nutzen wie z.B. auch als transluzente Projektionsflächen für Film- und Videoinstallationen.

Im direkten Anschluss hieran befindet sich das "Herz": Raum für Ausstellungen und Präsentationen, hier stellt sich die Bibliothek vor. Um diesen zentralen Bereich herum ordnen sich Verbuchung, Informationszen- trum, Veranstaltungsforum und Kindermedienzentrum an.

Die zentrale vertikale Erschliessung führt im luftig hellen Atrium nach oben, die sich nach innen abtreppenden Galerien mit Arbeitsplätzen und die beiden sich zum Himmel öffnenden Lufträume bieten inter- essante Raumeindrücke und Blickbeziehungen zwischen den "Büchergeschossen". Von hier aus gelangt der Besucher in alle öfentlich zugänglichen Bereiche, kann sich im Ausstellungsbereich über das aktuelle Geschehen im Zentrum informieren und passiert beim Verlassen der Bibliothek die Verbuchungszone.

Ab dem 1. Obergeschoss schliesst das Gebäude nach Nordwesten mit den Verwaltungsbereichen ab. Diese sind auf allen Ebenen über ein Infoterminal mit den Benutzerflächen verbunden, die zenrale Buchförderanlage sorgt für den Transport der Bücher in alle Geschosse und verbindet die Bereiche der Bibliothek - Verwaltung, Lesebereiche, Magazin. Im 1. Obergeschoss umschliessen die Flächen des Freihandmagazins den abtrennbaren Jugendbereich.

Tirolensien und Fiction belegen zusammen mit den Sondersammlungen das 2. Obergeschoss. Der flächenintensivste Bereich der

Non-Fiction nimmt die beiden oberen Geschosse ein. Eine sich auf allen Geschossen wiederholende Grundorganisation mit Erschliessung, Information und den Arbeitsplätzen (um das Atrium herum sowie auf der Südostseite zum Platz hin) erleichtert dem Besucher die Orientierung, lässt aber aufgrund der offenen Grundrissdisposition grösstmögliche Freiheit in Bezug auf eine mögliche Um- und Neuorganisation der Bibliotheksorganisation zu. Ohne dass der Besucher sich drei Bibliotheken gegenübersieht, lassen sich ein- erseits problemlos einzelne autarke Bereiche definieren und verwalten, andererseits ebenso unkompliziert neue Entwicklungen und Ideen verwirklichen. Gerade hinsichtlich der rasanten Entwicklung im Bereich der Medien trägt die vorliegende Gebäudestruktur dem Wunsch des Auslobers Rechnung, eventuelle Verschiebungen, Zusammenlegungen oder Umorganisationen von Teilflächen zu erlauben.

Erschließung

Neben der zentralen, repräsentativen und grosszügigen Erschliessung im Atrium befindet sich auf der Nordwestseite zwei Treppenhauskerne, die als Fluchtreppenhäuser dienen, aber primär als verwaltungsinterne Verbindung verstanden werden. Die Verwaltung hat zur Via Diaz hin einen separaten Eingang, über den auch die Dienstwohnung erschlossen wird. Hier befindet sich sowohl die Einfahrt in die Tiefgarage als auch eine separate Verbindung zum geschlossenen Magazin im Untergeschoss. Des weiteren ist der Zugang von einer eigens ausgewiesenen Anlieferungszone im Untergeschoss gewährleistet, von wo aus die zentrale Buchförderanlage alle Ebenen verbindet.

Erscheinungsbild

Im Dialog mit der umgebenden Bebauung spielt vor allem die einladende Offenheit der zweigeschossigen, transparenten Sockelzone eine wichtige Rolle. Diese wird durch geschlossene Fassadenbereiche ergänzt, die durch Reflexionen zur Entmaterialisierung des Volumens beitragen. Einblicke in den öffentlichen Bereich der Bibliothek machen neugierig und fordern zum Erkunden der Bücherwelt auf, Veranstaltungen und Ausstellungen bringen das Innenleben des Bibliothekenzentrums nach Aussen. Gleichzeitig bietet die eher geschlossen gehaltene Gestaltung der Lesebereiche mit gezielten, schlitzartigen Ausblicken die nötige Rückzugsmöglichkeit, welche für konzentriertes Arbeiten erforderlich ist. Differenzierte Lichtstimmungen, von oben beleuchtete Arbeitsplätze um das Atrium oder die beiden Lichttrichter schaffen Orientierungspunkte für den Benutzer, eröffnen vielfältige Blickbeziehungen zwischen den Bereichen und lockern die Präsentation der Medieneinheiten auf.

Generalverwaltung der

Max-Planck-Gesellschaft

München 1993

Wettbewerb - engere Wahl

Entwurfsaufgabe ist es mit dem Neubau der Generalverwaltung der MPG und weiteren Dienstleistungseinrichtungen das Marstall-Areal, das zum denkmalgeschützten ‘Ensemble Altstadt’ gehört, neu zu ordnen. Das Gebiet liegt in direkter Nachbarschaft zu Residenz, Staatskanzlei und den wichtigsten Einkaufsstraßen.

Bezugnehmend auf die denkmalgeschützte Altbausubstanz, die das Quartier prägt, und der Einbeziehung erhaltenswerter Baumgruppen soll eine städtebauliche Aufwertung erreicht werden.

Der Entwurf zielt darauf, versucht, mit seinen fünf Baukörpern, die mit Marstall und der Neugestaltung des Marstall-Platzes ein eigenständiges Quartier zu bilden, einen attraktiven Ort zu kreieren, der räumliche Übergänge schafft und zum Verweilen einlädt.

Der Neubau der MPG bildet die nördliche Platzkante des Marstalls. Zusammen mit der Hofgarten-Galerie und der denkmalgeschützten Fassadenfront der Marstall-Sammlungen entsteht eine räumlich interessante Baugruppe, die am östlichen Teil, am Boulevard, durch einen sechsgeschossigen Baukörper mit Dienstleistungseinrichtungen gefasst wird.

Die Gestaltung des neuen Marstallplatzes bindet Bereiche von der Hofgartenstraße bis zur Akademie der Wissenschaften mit ein. Leicht transparente Baukörper vervollständigen die Bauflucht und die räumlichen Bezüge an der Marstallstraße. Weitere Bauten und Hallen ergänzen die Gebäude an der Südseite des Marstallplatzes und stellen die südliche Platzkante dar. Hierfür sind Nutzungen wie Kleinmarkthalle, Fachgeschäfte und weitere Dienstleistungseinrichtungen vorgesehen.

Andienung und PKW-Erschließung der MPG-Verwaltung erfolgen über den nördlichen Teil der Hofgartenstraße. Das Dienstleistungsgebäude wird über den Karl-Scharnagl-Ring erschlossen.

Volksbank

Reinheim

Wettbewerb 1994 / 95

Mit der Errichtung der Hauptgeschäftsstelle der Volksbank eG Gersprenz-Otzberg soll auf die sich verändernden Bedingungen des Marktes reagiert werden. Es galt ein bauliches Konzept zu finden, um optimale Kundenbetreuung zu gewährleisten und den Vorstellungen der Bank Rechnung zu tragen - ein offenes und zugleich persönliches Ambiente zu verwirklichen.

Mit dem baulichen Konzept soll optimale Kundenbetreuung gewährleistet werden, und den Vorstellungen der Bank - ein offenes und zugleich persönliches Ambiente zu verwirklichen soll Rechnung getragen werden.

Das zu bebauende Grundstück, am Ortsausgang von Reinheim gelegen, befindet sich in sehr guter Verkehrsanbindung an die B 38.

Mehrgeschossige Wohnbauten sowie Industrieansiedlung in Form eines Einkaufszentrums bilden das städtebauliche Umfeld, das aber nur bedingt auf den Entwurf des neuen Bankgebäudes Einfluss nimmt.

Städtebaulicher Entwurfsgedanke war, inmitten der eher belanglosen Umgebung, eine Gebäudeform zu finden, die die städtebauliche Situation durch Gestalt und Form neu definiert und durch die Komposition der Baukörper und der Platzierung erlebbare und qualitativ hochwertige Innen- und Außenräume bildet.

Es wurde eine Gebäudestruktur entwickelt, die im Wesentlichen aus zwei Baukörpern besteht, verbunden durch eine mehrgeschossige, transparente Eingangshalle, die sich zum Platz der Darmstädter Straße hin öffnet.

Die neue Hauptgeschäftsstelle besteht aus einem viergeschossigen, geschlossenen Riegel der die nördliche Kante zum Einkaufszentrum bildet und zwei transparenten Kuben mit der Kundenhalle bilden den Übergang zur Wohnbebauung im Süden.

Die Tiefgarage erschließt sich an der Nord-West-Ecke über die Konrad-Adenauer-Straße. Die Erschließung des Gebäudes erfolgt über einen leicht ansteigenden Vorplatz in die mehrgeschossige Eingangshalle.

Kunden- und Eingangshalle sind durch offene Geschosse und Galerien räumlich zusammengefasst und bieten die gewünschte Transparenz und Offenheit.

Im Raumprogramm wurde die Flexibilität in der Nutzung der Gebäudebereiche gefordert. Die innere Organisation bietet Platz für Großveranstaltungen. Der soziale Bereich sowie Vortrags- und Schulungsräume sind von den Besuchern direkt über die zentralen Kerne von der Tiefgarage aus erreichbar.

Unterschiedlich gestaltete Flächen, Formen und Proportionen bestimmen das Äußere.

Schule mit Stadtteilzentrum

Darmstadt-Kranichstein

Wettbewerb 1993

Der Bautyp ‘Schule’ als solcher erfährt hier durch die gleichzeitige Nutzung als ‘Stadtteilzentrum’ eine völlig neue Interpretation und bildet gewissermaßen eine Signifikanz im städtischen Raum.

Es ist ein Ort zu schaffen, an dem neben dem schulischen Bereich die unterschiedlichsten Nutzungen und Veranstaltungen für die Bürgerschaft sowohl getrennt als auch kombiniert stattfinden können.

Das Grundstück liegt am Grünzug der Kranichsteiner Seenplatte. Die Lage des Grundstücks erfüllt die bürgernahen Erfordernisse, es ist eingerahmt von Kindergarten, verschiedensten gemeinschaftlichen Einrichtungen Jugendclub und ökumenischem Zentrum und anderen Gemeinschaftseinrichtungen, sowie neuen Wohngebieten.

Die Gesamtanlage ist in Bauabschnitten zu planen, wobei sich der zeitliche Ablauf aus südwestlicher Richtung noch Norden entwickelt.

Der zweigeschossige Baukörper entwickelt sich entlang der Bartningstraße und definiert, in der Verlängerung nach Norden zu einem dreigeschossigen Wohnblock, den räumlichen Abschluss des Wohngebietes K5.

Die transparenten, leichten Baukörper werden durch eine raumübergreifende, glasüberdeckte Eingangshalle gefasst und bilden zusammen mit den eingeschossigen Mehrzweckbereichen eine baulich integrative, offene Anlage.

Die Anlage wird über die Ecke Bartningstraße/ Eselbornstraße erschlossen. Die Bibliothek markiert den Vorplatz und betont den Bezug zum öffentlichen Straßenraum. Weiter im Erdgeschoss sind die Volkshochschule, die Familienbetreuung und die Cafeteria untergebracht. Die Schulbereiche und die gemeinschaftlichen Bereiche können separat erschlossen werden.

Die Grünbereiche und Pausenhofflächen sind auf Grund ihrer Lage und Zugehörigkeit differenziert gestaltet.

Entsprechend dem architektonischen Gestaltungs-konzept ist die Anlage eine Mischkonstruktion. Die Materialien, Sichtmauerwerkwände wechseln mit leichten Holz- und Stahlkonstruktionen ab. Leichtgeneigte Dächer mit extensiver Begrünung, vorgelagerte, leichte Fluchtbalkone, sowie aufgelöste Dachüberstände als Sonnenschutz charakterisieren die architektonischen, gestalterischen Absichten.

Bundeshandelsakademie und Bundeshandelsschule

A – Feldkirch

Wettbewerb 2004

Der quadratische Kubus vermittelt in Volumen, Größe und Proportion zwischen den bestehenden Schulbauten und der anschließenden Wohnbebauung.

Entwurfsgedanken - Städtebauliche Situation

Der prägnante, 4-geschossige Neubau der BHAK / BHASCH steht mit städtebaulicher Selbstverständlichkeit als Solitair im durchgrünten 'Schulpark' am Reichenfeld. Er nimmt die Flucht der Großsporthalle auf und stellt, zusammen mit dem geplanten 5-geschossigen Gebäude auf dem Nachbargrundstück, eine räumlich ordnende Arrondierung des Schulgürtels gegenüber dem Naherholungsgebiet Reichenfeldpark dar. Der quadratische Kubus vermittelt in Volumen, Größe und Proportion zwischen den bestehenden Schulbauten und der anschließenden Wohnbebauung.

Idee

Teil der Entwurfsidee ist - wegen der besonderen Zielsetzungen, der Standortbedingungen, der Schaffung notwendiger Freiflächen - die Doppelsporthalle erlebbar in den kompakten Baukörper zu integrieren.

Neben dem Haupteingang bieten zwei Nebeneingänge (Fluchtwege, Treppenhäuser) die Möglichkeit, diese jederzeit, unabhängig vom Schulbetrieb, zu nutzen. Einer der beiden Eingänge befindet sich in direkter Nachbarschaft zur Reichenfeldhalle, der andere ist zu den schuleigenen Sportflächen hin gelegen.

Beim Betreten der großzügigen Eingangs- und Pausenhalle öffnet sich der kompakte Schulbau über verschiedene Blickbeziehungen - Einblicke in die Sporthalle, Ausblicke über Glasdach und transparente Bibliothek im 1. OG geben der Halle ihren offenen und hellen Charakter. Direkt neben den Räumen der Verwaltung (separate Erschließung möglich) stellt dieser zentrale Bereich das "Herz" der Schule dar - nicht nur als überdachte Pausenfläche mit Buffet, sondern auch als Veranstaltungsort für Schulfeste oder kleine Aufführungen. Einen weiteren attraktiven, überdachten Freibereich zum Park hin bildet die Loggia über der Sporthalle. Sie ist verbindendes Element zwischen Lehrerzimmer und Bibliothek und gleichzeitig für den Unterricht nutzbarer Raum. Im Anschluss an das Lehrerzimmer sind im 1. und 2. OG die Stamm-/ Departementklassen angeordnet, die Fachklassen befinden sich im 3. OG.

Der Entwurf der Akademie entspricht dem Selbstverständnis eines ökonomischen und qualitätsvollen Schulbaus. Funktionale Erfüllung des Raumprogramms, reduzierte Detaillierung und einfache Materialwahl führen zu einer puren Ästhetik, die sich wohltuend in den "Schulpark" einfügt.

Erschließung und Außenräume

Die Erschließung erfolgt parallel zum Stella-Matutina-Weg von der Liechtensteinerstraße über eine Vorzone, in der die benötigten Stellplätze (PKW's u. Fahrräder) angeordnet sind. Der Weg zum Gebäude, flankiert von einer Baumreihe, weitet sich am Eingang zum Pausenhof auf. Sportflächen fassen den Neubau und stellen so den sinnfälligen Abstand zu Nachbarn und Park her. Durch diese Zonierung und Ausnutzung ergibt sich für die BHAK / BHASCH die geforderte Grundstücksgröße.

Konstruktion/ Materialien/ Fassadengestaltung

Geradlinigkeit und Präzision des Entwurfs setzen sich auch in der Auswahl der Materialien sowie in der Gestaltung der Ausbaudetails fort: Bei dem Neubau handelt es sich um einen Massivbau in SVB- Ortbeton (STB-Wände, Stützen und Flachdecken, im Bereich der Sport halle als Spannverbundkonstruktionen).

Gestaltprägend sind die 2-schaligen Aussenwände in pastellfarben lasiertem Sichtbeton mit Kerndämmung, die Innenwände (z.T. in Sichtbeton) werden entsprechend ihren Funktionen farblich gleich behandelt, teilweise beplankt bzw. verputzt mit Anstrich.

Als Bodenbelag sind Asphaltplatten oder homogene Asphaltbeläge (in Teilbereichen Linoleum) vorgesehen, die mit den im Außenbereich verwendeten Belägen harmonieren.

In den Flurzonen sowie in den Randbereichen der Klassenräume sind akustisch wirksame, abgehängte Decken geplant. Grundsätzlich kommen für den Ausbau nur wenige Materialien zum Einsatz. Für die Einbauelemente, Türen und Teile der Fassaden schlagen wir heimische Hölzer in Naturtönen vor. Die Fassaden bzw. Einzelfensterelemente sollten im Hinblick auf die Unterhaltungskosten als Holz-Alu- PR-Konstruktion mit außenliegen- dem Sonnenschutz ausgeführt werden, im Bereich der Festverglasungen ist an eine transparente Profilithverglasung gedacht.

Fachhochschule Nordwestschweiz

CH - Olten

Wettbewerb 2006

In der Ruhe liegt die Kraft - der klare Baukörper schließt das Quartier städte- baulich ab und orientiert sich in seiner Höhenentwicklung an der Umgebung.

Die FHNW öffnet sich nach Osten zur von-Roll- Straße;  eine flache Stufenanlage markiert den Übergang vom Straßenraum zum Eingangs-Patio. Im Gegensatz dazu die Westseite, die sich zur Bahn hin geschlossen gibt  - mit Ausnahme der beiden zweigeschossigen Kuben, die sich aus dem Gebäude schieben, seine Länge aufbrechen und die innere Organisation nach- zeichnen. Während sich der Gebäuderiegel im Außenraum durch seine homogene und ruhige Gestaltung auszeichnet, ist er im Innern durch Transparenz, vielfältige Blick- und Wegebeziehungen und eine abwechslungsreiche Abfolge von Innenhöfen geprägt.

Die neue FHNW in Olten setzt ein Zeichen im Stadtbild. Der Neubau definiert das gesamte Viertel neu und trägt maßgeblich zur Aufwertung des Standortes bei.

Bauabschnitte

Bereits der 1. BA stellt eine eigenständige gestalterische Einheit dar.  Der 2. BA setzt diese vorgegebene Struktur fort, behält aber in der inneren Zonierung ausreichend Freiheitsgrade, um auf zukünftige Tendenzen und Entwicklungen reagieren zu können. Eine optionale Nachverdichtung im Bereich der Innenhöfe verbessert die Ausnutzung, auch bei einem vorstellbaren späteren Nutzungswechsel. Grundsätzlich wäre der 2. BA auch als Dienstleistungs-, Innovations- oder Forschungszentrum vorstellbar. In diesem Zusammenhang sind genauere Angaben zu den  zukünftigen Gemeinschaftszonen erforderlich. Die gastronomischen Einrichtungen der Fachhochschule wirken einladend und tragen zur Belebung der Freiflächen - nicht nur durch Studenten -  bei.    Lounge und Mensa wurden daher um den Eingangs-Patio herum angeordnet. Das Erdgeschoss ist als durchgängige, halböffentliche Zone konzipiert.

Die 'privaten' Bereiche - Administrations-, Unterrichts- und Mitarbeiterbereiche - umschließen diese halböffentlichen Flächen und ermöglichen nach oben hin eine konzentrierte Lern- und Arbeitsatmosphäre.

Von dem zukünftigen Sälihof im Süden entwickelt sich die Baumaßnahme an den Gleisen entlang in Richtung Norden. Somit wird die größtmögliche Nähe zwischen den beiden FH-Standorten (Riggenbach-/ von-Roll-Straße) erreicht, die Bebauung schließt an den Schwerpunkt des Quartiers an und ermöglicht die Zwischennutzung des Bestandes an der Ecke von-Roll-Straße/ Aarauerstraße.

Bis zur Errichtung der zweiten Etappe kann dieses Eckgebäude mit sparsamen Sanierungsmaßnahmen eine informelle Ergänzung zum Angebot der FHNW darstellen und beispielsweise studentischen Nutzungen zur Verfügung gestellt werden.

Über die eigentliche Aufgabe hinaus ist in den Übersichtsplänen eine städtebauliche Arrondierung nach Süden dargestellt, die einen möglichen Schlusspunkt des Ensembles aus FHNW, Sälihof und Einkaufszentrum aufzeigt.

Grundstückserschließung

Die neu gestaltete Zufahrt im Süden des Wettbewerbsgebietes verbindet Säli- und Aarauerstraße und führt zu einem Versorgungs- und Erschließungsweg entlang der Bahnanlagen. Dieser dient als Fuß- und Radweg zum Bahnhof, als Andienungs- und Rettungsweg sowie als zusätzliche Zufahrt zur Parkgarage. Gleichzeitig stellt er mit seiner dem Gleisverlauf folgenden Baumreihe einen natürlichen Schallschutz dar.

Parkierung

Der ruhende Verkehr ist zum größten Teil in der Garage im Untergeschoss untergebracht (180 Stellpl.). Die Zufahrt erfolgt über die von-Roll-Straße gegenüber der Einfahrt zur Garage Sälihof.

Da die Straße nach Süden abfällt ist eine niveaugleiche Zufahrt möglich.  Oberirdische Parkplätze entlang der von-Roll-Straße ergänzen das Angebot.

Organisation

Da die Straße nach Süden abfällt ist eine niveaugleiche Zufahrt möglich.  Oberirdische Parkplätze entlang der von-Roll-Straße ergänzen das Angebot. Über eine flache Stufenanlage erreichen Studenten, Fußgänger und Besucher von der von-Roll-Straße den höher liegenden Patio, die Mitte der Hochschule. Der Haupteingang zur FHNW befindet sich auf der Südseite des Platzes. Hier ist das Customer Care Center angeordnet, auf der rechten Seite schließt sich eine offene Lounge an, die zum Mensabereich mit den Ausgaben, free-flow und dem zweigeschossigen Essraum überleitet. Dieser Speisesaal läßt sich über die gesamte Länge zum Patio öffnen.

Die zentrale Treppe mit den gegenüberliegenden Glasaufzügen ist von hier unmittelbar wahrnehmbar. Sie ist auf allen Geschossen zentraler Orientierungspunkt. Hinter diesem vertikalen Erschließungselement befinden sich die beiden Hörsäle und die Aula. Ein zweigeschossiges Foyer verbindet die Säle, eingestellte Kuben nehmen Nebenräume wie WCs und Garderoben auf. Innerhalb der Anlage befinden sich alle Sonderräume in diesem mittleren Abschnitt. Aula und Hörsäle sind zweigeschossig ausgebildet, die Mediothek im 1.OG orientiert sich nach Norden zum Eingangshof, der Gymnastikraum ist im 2. OG untergebracht und kann zur begrünten Dachterrasse geöffnet werden.

Das besondere Entwurfsmerkmal dieser Zone ist Transparenz und Offenheit über alle Innenhöfe und die Bauabschnitte hinweg.

 Die funktionalen Zuordnungen der Räume der Unterrichts- und Arbeitsbereiche ist nicht als fix anzusehen und kann als Variable im anschließenden Optimierungsprozess zwischen Funktionalität, Variabilität, Etappierbarkeit und Wirtschaftlichkeit verstanden werden. Dies gilt insbesondere für die Ausformulierung des zweiten Bauabschnittes.

Der westliche Gebäudeteil beinhaltet eine sich auf allen drei Obergeschossen wiederholende Anordnung der Unterrichtsräume. Links und rechts der Haupterschließung befindet sich jeweils ein großer Unterrichtsraum, hieran schließen miteinander kombinier- und teilbare Räume an. Auf der Ostseite sind die drei Fachbereiche angeordnet. Jeweils links der Hauptaufzüge befindet sich an zentraler Stelle die Kommunikationszone der Dozenten und Mitarbeiter. Die großen Verglasungen zu den Innenhöfen erleichtern die Orientierung im Gebäude und erhöhen die Aufenthaltsqualität der Flurzonen.

Gestalt | Material | Konstruktion

Die architektonische Gestalt des Gebäudes reduziert sich auf zwei Hauptmaterialien, die es zu einem unverwechselbaren Objekt machen. Sichtbeton und das Spiel der variantenreich steuerbaren Glaslamellen beleben die Fassaden, Spiegelungen und schemenhafte Bewegungen führen zu einem spannungsvollen Gesamtbild. Mit der bedruckten Glaslamelle (Sonnenschutz) lässt sich eine Reduzierung der Schallimmissionen um ca. 10db erreichen, durch eine Kombi-Isolierverglasung im Bereich der LM-PR-Konstruktion werden die Vorgaben aus Schall- und Wärmeschutz erfüllt. In die Fassade integrierte Screens sorgen für ausreichende Verdunklungsmöglichkeiten.

Als primäre Rohbau-Tragstruktur (7.20m-Hauptraster) ist eine STB-Konstruktion mit Stützen, Wänden und Flachdecken vorgesehen, die (biaxial gespannt) Spannweiten bis zu 14 Metern ermöglichen und zur Gewichtsreduktion mit Hohlkörpern versehen sind (cobiax-Flachdecken).

Für eine größtmögliche Flexibilität wurde ein wirtschaftliches und kostengünstiges  Ausbauraster (900/ 1800/ 2700...) eingeführt, das eine freie Einteilung der Räume im Sekundärsystem ermöglicht.

Für den Innenausbau kommen robuste, jedoch edle Materialien zum Einsatz. Der industrielle Charme der Umgebung dient hierbei als gestalterischer Leitfaden und unterstreicht den Charakter der neuen 'Denkfabrik'.

Energie | Haustechnik

Oberstes Ziel für die Projektierung technischer Anlagen und energetischer Systeme ist immer Wirtschaftlichkeit bei Investition und Betrieb. Gleichzeitig müssen sie flexibles Reagieren auf mögliche Änderungen garantieren.

Das architektonische Konzept stellt sicher, dass die Gebäudestrukturen im Sinne eines öko-logischen Ansatzes überwiegend natürlich belüftet und belichtet werden. Die Fensterelemente ermöglichen dabei einen hohen Tageslichteintrag und, bei Öffnung eines Teils der Glasfelder, eine natürliche Durchlüftung infolge Thermik und Wind. Eine durchgängige Klimatisierung aller Räume ist so nicht notwendig. Große (Veranstaltungs-) Räume werden dezentral und bedarfsgesteuert belüftet, beheizt und gekühlt.

Dieser dezentrale Ansatz spart Leitungswege, reduziert Querschnitte und erhöht die Versorgungssicherheit. Neben den Technikflächen im UG befinden sich dezentrale Technikbereiche, sie sind auf allen Geschossen jeweils in die Treppenhauskerne integriert.

Aufgrund der sehr kompakten Bauweise und der hervorragenden Wärmedämmung im Fassaden-, Dach- und Bodenbereich erreicht das Gebäude eine spezifische Heizlast von ca. 6 W/m². Die dafür notwendige Wärmeenergie wird hauptsächlich über eine Pelletheizung bereitgestellt. Mit den gewählten Maßnahmen und den erforderlichen, dezentralen Lüftungsanlagen werden die Minergie-Standards unterschritten. Die Elektroinstallationen erfüllen ebenfalls die Minergieanforderungen nach SIA 380/4.

Zur Verbesserung der Energiebilanz wird darüber hinaus ein Energieverbund aus Pelletheizung, Blockheizkraftwerk  Kraft-Wärme-Kopplung, Geothermie und Betonkernaktivierung vorgeschlagen. Der Installationsgrad an „Ökotechnologien" hängt neben wirtschaftlichen und energetischen Überlegungen primär von dem nach außen darzustellenden technologischen Anspruch des Nutzers ab. Beispielsweise können auf den Dachflächen Photovoltaikelemente, Solarkollektoren oder ähnliche Solaranlagen installiert werden, welche die Gesamtenergiebilanz des Gebäudes positiv beeinflussen.

Stadtbücherei Ebracher Hof

Schweinfurt 1998 - 1999

Wettbewerb  1.+ 2. Stufe / e.W.

Der gläserne Kubus der Stadtbücherei definiert im Einklang mit dem Museum Georg Schäfer den neuen Stadteingang.

Mit der neuen Stadtbücherei im Ebracher Hof wird eine Aufwertung und Ordnung des Quartiers angestrebt. Die geplanten kulturellen Einrichtungen - Museum und Bücherei - sollen in Zukunft das Viertel prägen und gestalten. Durch die Sanierung der Hofanlage aus dem 16. Jahrhundert und das neue, eigenständige Erweiterungsgebäude an der Ecke Paul-Rummert- Ring/ Brückengasse ergibt sich, in Verbindung mit dem Museum, ein harmonisches Gebäudeensemble. Dem Konzept liegt besonders die Verflechtung im städtischen Raum zugrunde. Mit der Erweiterung der Stadtbücherei stellt sich die Aufgabe, die sensible, durch den Ausbau des Paul-Rummert-Rings städtebaulich 'beschädigte' Eingangssituation der historischen Altstadt zu reparieren und neu zu formulieren. Der Entwurf sieht einen gläsernen Kubus vor, der, in Verbindung mit dem Museum Georg Schäfer, den neuen Stadteingang definiert und klare Begrenzungen schafft. Die Wahrung maßstäblicher Distanz des Neubaus zum Ebracher Hof unterstreicht die Bedeutung der mittelalterlichen Zehntscheune als zentrales Element.

Das Ensemble besteht aus drei Baukörpern - der Zehntscheune, dem Seitenbau und der Erweiterung. Im Erdgeschoss der Scheune befinden sich der Marktbereich mit Lesecafé und Verbuchungstheke, in den Geschossen darüber die Kinder- und Jugendbibliothek. Im Neubau ist auf drei Geschossen die Erwachsenenbibliothek untergebracht, ein Laden im Erdgeschoss bildet einen transparenten Sockel, auf dem der Kubus ‘schwebt’. Der Seitenbau beinhaltet die Verwaltung. Verbunden wird das Ensemble über einen kleinen 'Glaswürfel', der sich zwischen Zehntscheune und Seitengebäude einfügt und die ehemalige Sackgassensituation des Hofes öffnet. Er bildet den Zugang zur Bücherei von der Rittergasse durch den Hof kommend und vom Paul-Rummert-Ring aus.

Die Sanierung der Altbauten erfolgt sowohl unter Berücksichtigung der Belange des Denkmalschutzes, als auch der erforderlichen Bedingungen infolge einer neuen Nutzung. Besondere Bedeutung kommt der Restaurierung der mittelalterlichen Tragkonstruktionen zu.

Die beiden Bibliotheksbereiche - Zehntscheune und Neubau - stehen in ihrer Materialität in einem spannungsvollen Gegensatz. Der Charakter der Scheune ist geprägt von Massivität und Schwere, der Glaskubus mit zweischichtiger Lamellenfassade setzt sich dem leicht und transparent entgegen. Der Kontrast der Baukörper spiegelt sich in den Beleuchtungskonzepten wider: bei Dunkelheit werden die denkmalgeschützten Strukturen in Szene gesetzt und erzeugen einen interessanten Kontrast zum leuchtenden Kristallkörper des Neubaus.

Neue Ortsmitte

Dunningen 2006

Wettbewerb 1. Ankauf

Mit einer maßstäblichen und städtebaulich prägnanten Anordnung gibt die ‚Neue Ortsmitte' dem heterogenen Umfeld von Dunningen Halt.

Neue Ortsmitte

Durch Auflösung der Nutzungen in mehrere einzelne Baukörper findet eine Integration in die dörflich geprägte Bebauungsstruktur statt. Wahrnehmbare Einzelelemente wie Dächer, Stützen, Baumreihen, usw. vermitteln zur kleinteiligen Wohnbebauung der Umgebung.

Das vorgegebene Volumen einer Dreifach-Sporthalle lässt sich unter Ausnutzung der Topographie positionieren, ohne das Gefühl eines Fremdkörpers hervorzurufen. Auch die optische Dominanz wird durch die Aufteilung in Sporthalle und Nebengebäude reduziert.

Eine klare Steigerung von Attraktivität und Benutzbarkeit des Platzes wird durch die Abgrenzung zur vielbefahrenen Hauptstraße erreicht. Dies geschieht durch die Platzierung von zwei rechtwinklig zueinander stehenden Wohn- und Geschäftshäusern.

Mit der Aufteilung in verschiedene Volumina ergibt sich aus Sporthalle und winkelförmigem Ensemble der zwei Wohn- und Geschäftshäuser ein vierseitig begrenzter Platz mit eindeutig definierten Zugängen. Die vorhandene Linde mit einladender Sitzbank betont den Zugang. Hier überbrückt eine große Freitreppe den Höhenunterschied, an den beiden anderen Eingängen ist barrierefreier Zugang gegeben. Durch die im Platzbereich zurückspringenden Fassaden bei beiden Häusern wird die Gestaltung der Halle um den Platz herum ‘fortgeführt’.

Trotz unterschiedlicher Nutzungen, führen typische Gestaltelemente wie Stützen und Träger, Holzverschalungen und Dachüberstände zu einem einheitlichen Bild. Die Orientierung der Funktionen zum Platz tragen zur Belebung und Aktivierung des neuen Marktes bei. Flexibel aufteilbare Wohn-, Laden- und Dienstleistungsbereiche stellen für die Gemeinde ein attraktives Angebot dar. Dienstleistungen und Läden werden auf insgesamt drei Geschossen angeboten, durch Ausnutzung der vorhandenen Topographie sind die beiden unteren jeweils ebenerdig zugänglich. Während sich die beiden Dienstleistungsgebäude in Größe, Höhe und Dachform an der unmittelbaren Nachbarschaft orientieren, zeigt die Gestaltung der Sporthalle eine ihrer Funktion angemessene Eigenständigkeit im Ortsbild. Die Eingangssituation der Sporthalle am Platz ist klar ablesbar. Die transparente Westseite der Halle mit den unterschiedlichen Dachhöhen bildet gegenüber dem Winkel der beiden Wohn- und Geschäftshäuser die einprägsamste Raumkante der Anlage.

Regensburger Kultur- und Kongresscenter

Regensburg

Wettbewerb 2006

Idee / Konzept

Wie ein Flusskreuzfahrtschiff liegt das RKK am Rand des Donaumarktes vor Anker. Aus den Gestaltelementen der Uferzone entwickelt sich ein länglicher Baukörper, der in seiner maßvollen Höhenentwicklung den Blick auf die historische Altstadtkulisse freihält. Der in zwei Gebäude geteilte Hotelkomplex vermittelt zwischen der Stadtstruktur östlich der Ostengasse und dem Volumen des RKK. Er zeichnet die Dimensionen der historischen Altstadt-Quartierblöcke nach, nimmt die in Nord-/ Südrichtung verlaufenden Gassenquerungen (Trunzer-, Klostermayer-, Gichtlgasse) auf und fügt sich so harmonisch in das Straßenbild der Ostengasse ein.

In Materialität und Erscheinungsbild bilden RKK und Hotel eine gestalterische Einheit.

Als neuer Marktplatz bildet der Donaumarkt einen repräsentativen Vorplatz für das RKK, wird Teil der Kunst- und Kulturmeile und verbindet über die parallel zur Donau liegende Treppenanlage die verschiedenen Niveaus.

Um diese offene Platzsituation gestalten zu können, wird eine umfassende Verkehrsberuhigung und Neuregelung vorgeschlagen, die die nötigen Freiheitsgrade erlaubt. Auf das Verkehrskonzept wird später detailliert eingegangen.

Im weiteren Umgriff des Planungsgebietes (Ideenteil) werden folgende 'unterstützende' Maßnahmen durchgeführt:

- Ein hochwassersicheres zweigeschossiges Parkdeck stellt auf dem Unteren Wöhrd ca. 200 Stellplätze zur Verfügung.

- Eine neue Fußgängerbrücke verbindet die Donaupromenade im östlichen Bereich mit dem P+R-Platz auf dem Wöhrd.

- Hunnenplatz. und Ostengasse werden in einem einheitlichen Verkehrs- und Gestaltungskonzept zusammengeführt und bilden das Umfeld für das RKK

- Der Schwanenplatz wird freiraum- und verkehrsplanerisch geordnet.

- Am Kolpinghaus entsteht ein zentraler Bushaltepunkt.

- Detaillierte Beschreibungen der landschaftsgestaltenden und verkehrstechnischen Maßnahmen finden sich in den jeweiligen Abschnitten.

- Die Anlegestellen der Kreuzfahrtschiffe erhalten neue Servicestationen.

- Der Ostenstadl wird als Ort für Kleinkunst und Unterhaltung umgebaut, Stadtinformation und Schiffahrt erhalten eine 'repräsentative Unterkunft'.

Kultur- und Kongresszentrum

Das RKK ist als eine Komposition der verschieden großen Veranstaltungssäle ausgelegt. Während sich das Volumen des großen Saals als steinerner Kubus über dem Donaumarkt erhebt, umspielen die anderen Säle das offene Foyer und 'schweben' gleichsam über der Donau.

Nach außen bestimmen die gläsernen Foyers und die Donauterrassen das Erscheinungsbild. Alle Einzelelemente sind über ein gemeinsames Dach verbunden. Eingangsfoyer und Platz fließen ineinander. Eine langgestreckte Treppenanlage mit einladenden Sitzstufen verbindet den höherliegenden Platz (Hochwasserschutz) mit dem Donauufer. Ein-, Aus- und Durchblicke erzeugen eine offene und einladende Atmosphäre. Ein Tagescafé am Platz trägt zur Belebung bei. Eine spannungsvolle Stimmung bei Abendveranstaltungen wird durch die indirekte Beleuchtung des Steinkubus erzeugt. In die Uferpromenade integrierte Uplights unterstreichen den leichten Gesamteindruck des Gebäudes.

Unter dem Ensemble aus RKK und Hotel bietet eine gemeinsame Tiefgarage insgesamt 463 Stellplätze  - mit Zufahrten von St. Georgen-Platz / Kalmünzergasse und einer Ausfahrt in der Gichtlgasse Richtung Ostengasse Auf dem Parkniveau befindet sich außerdem die Andienung für den Küchenbereich des RKK und des Hotels. Die Tiefgarage ist über ein eigenes Foyer mit Garderoben und zentraler WC-Anlage an die Foyers der Obergeschosse angeschlossen.

Zum Ostenstadl hin schließt das RKK auf vier Ebenen mit Nebenräumen, Garderoben und Verwaltungsbüros ab.

Bei Planung und Konzeption der Säle standen Akustik und Flexibilität in der Nutzung im Vordergrund. Im Kongress-/ Konzertsaal mit seinen klassischen Proportionen und den akustisch wirksamen Decken- und Wandbelägen sind die verschiedensten Veranstaltungen durchführbar. Der große Saal lässt sich auf die verschiedenen Anforderungen hin adaptieren, teilen etc. und bietet so ein vielfältiges Angebot. Großer und kleiner Tagungsraum sind unterschiedlich teilbar, die kleinen Seminarräume mit Donaublick runden das Angebot ab.

Hotel

Wie bereits erwähnt, ist das 4*+ Hotel aus städtebaulichen Überlegungen heraus in zwei Gebäudeteile aufgeteilt, die durch eine gläserne Brücke verbunden sind. Für die Erdgeschosszone des westlichen Abschnitts ist eine Laden- und Dienstleistungsnutzung vorgesehen, während im östlichen Gebäudeteil das Foyer des Hotels das Restaurant und eine Bar untergebracht sind. So wird eine Qualitätsverbesserung der Ostengasse initiiert und das Gebiet der Ostenwacht 'belebt' an die Altstadt angeschlossen.

In den drei Obergeschossen sind 145 Zimmer untergebracht. Der Spa- und Wellnessbereich befindet sich im 3. OG und bietet so einen 'entspannenden' Blick vom Sonnendeck zur Donau. Beide Gebäude finden ihren oberen Abschluss in einem zurückgesetzten Staffelgeschoss. So werden die historischen Traufhöhen der Nachbarschaft eingehalten. Diese Premiumlage mit Blick in die Altstadt und zum Fluss eignet sich besonders gut für Appartements und Suiten verschiedener Größen, die dem Qualitätsanspruch eines Hotels dieser Kategorie gerecht werden und das Programm ergänzen.

Andienung, Parken und Erschließung erfolgen über die gemeinsame Tiefgarage. Eine repräsentative Vorfahrt befindet sich an der Ostengasse. Das 1. UG im Bereich des Hotels ist als Servicegeschoss konzipiert und nimmt den Küchen-, Hauswirtschafts- und Lagerbereich auf.

Konstruktion / Material / Erscheinungsbild

Für die Tragkonstruktion der Neubauten ist eine STB-Skelett-Konstruktion aus Stützen, Wänden und Flachdecken vorgesehen. Im TG-Bereich wird eine wasserundurchlässige STB-Wanne erforderlich sein, die auch gegen Auftrieb zu sichern ist.

Dem Entwurfsgedanken folgend wird ein ganzheitliches Erscheinungsbild vorgeschlagen – ein Wechselspiel aus Glas und Naturstein, Transparenz und Geschlossenheit.

Sämtliche Außenmaterialien kommen dabei aus einer Natursteinfamilie - z. B. Dolomit grau/gelb - mit unterschiedlichen Oberflächen. So werden z. B. die Stützmauern und Außenwände entlang der Donau als Fortsetzung der Wandelemente des Marc-Aurel-Ufers gestaltet. Für die Treppenanlage am Fluss kommt geschnittenes, raues Material zum Einsatz. Für die Pflasterungen wird grob behauenes, für die Bodenbeläge innen geschnittenes (poliertes) Material verwendet.

Im Kontrast zu den geschlossenen, massiv wirkenden Natursteinflächen stehen die großflächigen Verglasungen zum Platz und zur Donau, die einen spannungsvollen Gegensatz zwischen technischen und natürlichen Materialien darstellen.

Im Innenraum dominieren helle Wand- und Deckenflächen, die ein lichtes und transparentes Raumerlebnis schaffen. Gemeinsam mit den Natursteinwänden und -böden erzeugen sie eine freundliche und vornehme Atmosphäre.

Energiekonzept / ökologischer Ansatz

Die Gebäude Kongresszentrum und Hotel sollen im Sinne des ökologischen Ansatzes überwiegend natürlich belüftet und belichtet werden, was durch das architektonische Konzept weitestgehend sichergestellt wird.

Das Energiekonzept zielt darauf ab, das Temperaturniveau des Erdreichs zur Gewinnung von Heiz- und Kühlenergie zu nutzen. Die direkte Lage an der Donau und der daraus resultierende hohe Grundwasserspiegel ist hervorragend geeignet um einen optimalen Energieaustausch des Bodens zu gewährleisten.

Die Energiegewinnung erfolgt über ein Erdsondenfeld, das unter der Tiefgarage angeordnet ist. Im Winter dienen die Erdsonden als Quelle für eine Wärmepumpe. Je geringer die Temperaturdifferenz zwischen der Wärmequelle und der Vorlauftemperatur des Heizsystems ist, desto höher ist dabei die Effizienz.

Deshalb ist ein Flächenheizsystem mit niedrigen Vorlauftemperaturen vorgesehen. Tagsüber beträgt die Vorlauftemperatur maximal 45 °C (Auslegungstemperatur). Damit werden die Fußbodenheizung / -kühlung (Eingangsbereich), die Heizkörper und die erforderlichen Lüftungsanlagen, sowie die Klimadecken betrieben. Während der Nachtstunden, mit Ausnahme von Vorstellungszeiten bzw. Konferenzen, werden die thermoaktiven Decken beladen und die nicht genutzten Verbraucher im abgesenkten Betrieb gefahren.

Die kleineren Konferenz- Seminarräume werden mit Kühldecken, die Hotelzimmer mit thermoaktiven Decken ausgestattet. Diese Systeme sollen im Kühlbetrieb lediglich die Grundkühlung darstellen. Um die zeitlich begrenzt bzw. unterschiedlich genutzten Räume nicht ständig auf die erforderliche Raumtemperatur zu kühlen, oder wenn durch eine hohe Personenzahl die Leistung der Kühldecke nicht ausreicht, sind Umluftkühlgeräte in den Zwischendecken bzw. Eingangsbereichen der Hotelzimmer vorgesehen.

Im Sommer wird die Kälte des Erdreiches genutzt, um das Gebäude zu kühlen. Die Erdsonden versorgen nun die thermoaktiven Decken sowie die Zuluftkühlregister mit Kühlenergie. Dadurch, dass das Erdreich im Sommer erwärmt und im Winter abgekühlt wird, ist die Energiebilanz in etwa ausgeglichen. Zudem wird das Erdreich durch den Grundwasserstrom regeneriert, wodurch eine kontinuierliche Erwärmung bzw. Abkühlung vermieden wird.

Freiraumplanung

Das Freiflächenkonzept nimmt die vorhandenen Wegebeziehungen auf und stärkt diese durch Ausbau, Ergänzung und teilweise Neuanlage. Ziel ist die Schaffung eines schlüssigen Gesamtwegekonzeptes, welches die einzelnen Bereiche (Grünflächen, Stadtplätze, Altstadt und Parkierungsanlagen) fußläufig erreichbar macht. Begleitet werden diese Maßnahmen durch ein unterstützendes Verkehrskonzept. Das Grünkonzept berücksichtigt die verschiedenen Bereiche mit entsprechend unterschiedlichen Baum- und Gehölzstrukturen. So sind z.B. im Bereich des Donauländes (südliches Donauufer) intensiv gestaltete Grünbereiche (Fortsetzung der Lindenpromenade neben der Thundorfer Straße im Anschluss an das Kongresszentrum) vorgesehen, während auf der gegenüberliegenden Seite (unterer Wöhrd) lockere Gehölzstrukturen mit naturnahem Charakter prägend sind.

Vorplatz Kongresszentrum und Hunnenplatz

Die offene Fläche orientiert sich in Ausrichtung und Oberflächengestaltung am Kongresszentrum. Linear angeordnete Sitzelemente, sowie oberflächenbündig eingebaute überfahrbare Wasserspielelemente gliedern den Platz und zeigen mögliche Gliederungen für die künftige Marktnutzung auf.

Der Belag des Platzes wird einheitlich mit dem Verkehrsraum gestaltet. Erforderliche Trennungen erfolgen über Poller. Die Oberflächenbefestigung erfolgt mit Natursteinpflaster.

Über eine großzügige Treppenanlage mit Sitzstufen und -auflagen wird der Platz mit dem Ländenbereich verbunden.

Schwanenplatz

Der Schwanenplatz wird durch akzentuierende Baumreihen (z.B. Gleditsie) gefasst , wodurch er stadträumlich erkennbar wird. Diese Maßnahme wird auch hier durch eine homogene Belagsgestaltung unterstützt. Die Stellplätze werden jeweils an den Kopfenden des neu entstandenen Platzes untergebracht. Die diagonal verlaufende Überfahrung wird durch Markierungsnägel sichtbar dargestellt.

Ostengasse

Durch die Umwandlung der Ostengasse in eine Einbahnstraße werden einseitig Stellplätze angelegt, die an ihren jeweiligen Endpunkten mit Baumpflanzungen aufgewertet werden. Als verwendete Baumart ist die chin. Wildbirne vorgesehen, die mit ihrem schmalen Wuchs und der guten Schattenverträglichkeit den räumlich beengten Verhältnissen gerecht wird. Die Belagsgestaltung erfolgt einheitlich, wie beim Vorplatz Kongresszentrum/Hunnenplatz, mit Natursteinpflaster.

Bereich Ostentor

Der Vorplatz Ostentor wird mit großformatigen Platten akzentuiert. Die Fuß- und Radwegverbindung wird von der Grünanlage an der Gabelsbergerstraße zum Villa Park weitergeführt.

Villa Park / Fußgängerbrücke

Diese Wegeverbindung wird dort aufgenommen und verbreitert. Eine neue Fußgängerbrücke verbindet den Villa Park mit der Parkierungsanlage am Wöhrd. Über eine neu geschaffene Treppenanlage wird der Vorbereich der Fußgängerbrücke an die Donaupromenade angebunden.

Unterer Wöhrd

Die lockeren Gehölzstrukturen entlang des Donauufers werden entlang der Werftstraße tuffartig mit  Weiden und Erlen ergänzt, das vorhandene Biotop durch den Bau einer Parkpalette besser geschützt. Die Parkpalette wird mit hoch aufgeasteten Hochstämmen grünplanerisch eingebunden.

Die Großgehölze zwischen Proskestraße und Parkpalette werden als kleine Grünanlage mit Spielplatz (Pocketpark) gestalterisch aufgewertet. Die Grünverbindung über die Proskestraße zum Stadtamhof wird mit kleinkronigen Bäumen herausgearbeitet. Der Grieser Steg soll im Zuge dieser Maßnahme um 75cm angehoben werden.

Verkehrskonzept

Die derzeitige Verkehrssituation im Umfeld des Wettbewerbsgebietes ist gekennzeichnet durch die starke Verkehrsfunktion der Martin-Luther-Straße als Erschließungsachse für Teile der Innenstadt bzw. für den Unteren Wöhrd. Parallel hierzu sind sowohl Dr. Martin-Luther-Straße, als auch Ostengasse, von-der-Tann-Straße und Thundorfer Straße einschl. Eiserne Brücke mit Buslinien belegt, wobei die Nord-Süd-Richtung eine der Hauptbusachsen der östlichen Innenstadt bildet.

Das Verkehrskonzept geht davon aus, dass die MIV-Erschließung für den Unteren Wöhrd künftig im wesentlichen über den Anschluss Nibelungen-Brücke bzw. aus Richtung Innenstadt über die Thundorfer Straße abgewickelt wird. Die dadurch freiwerdenden Entwicklungspotentiale in der Dr. Martin-Luther-Straße wirken sich in mehrfacher Hinsicht positiv aus.

Zum einen erfolgt hier die Einrichtung einer Bustrasse. Im Rahmen dessen werden die vorhandenen Linien in beiden Richtungen auf der Dr. Martin-Luther-Straße gebündelt. In West-Ost-Richtung erfolgt in Ergänzung dazu auf der von-der-Tann-Straße, Dr. Martin-Luther-Straße und Ostengasse die Linien-Bündelung im Einrichtungsbetrieb. Die Verknüpfung in einem zentralen Haltepunkt erfolgt im Bereich Schwanenplatz / Durchfahrt Kolping-Haus.

Zum anderen wird hier die Erschließungsfunktion als Anfahrt für das Kongresszentrum im Rahmen eines Einrichtungsverkehrs Süd-Nord bis Schwanenplatz (Tiefgarageneinfahrt) aufgenommen, im weiteren Verlauf ist nur ein Abbiegen in die Ostengasse möglich. Die Tiefgaragenausfahrt erfolgt über die Gichtlgasse und weiter über die Ostengasse, die zusammen mit dem Busverkehr künftig als Einbahnstraße stadtauswärts betrieben wird. Hierdurch tritt eine Umfeldverbesserung ein, die außerdem eine entlastende Wirkung am Ostentor erbringt. Parkverkehr im derzeitigen Umfang und gegenläufige Benutzung für den Radverkehr auf der Ostengasse sind gewährleistet.

Die zweite Anfahrt für das Kongresszentrum erfolgt aus Richtung Eiserne Brücke bzw. Thundorfer Straße unter Einbeziehung der doppelspurigen Tiefgaragenzufahrt in den LSA-Knotenpunkt. Die Anfahrt auf den Hunnenplatz ist nur noch für den Bus gestattet. Hierdurch wird auf dem Hunnenplatz eine städtebauliche Entwicklung ermöglicht, die eine Anbindung an die Innenstadt erlaubt.

Die Andienung der Hotelschiffe erfolgt über die Villastraße und Donaulände, die entsprechende Ausfahrt über eine Durchbindung von Donaulände und Gichtgasse sowie weiter über die Ostengasse.

Die Andienung mit Catering, Backstage, Ver- und Entsorgung, Reisebussen und Taxi für Hotel und Kongresszentrum erfolgt ebenfalls von der Dr. Martin-Luther-Straße kommend über den Bereich erweiterte Trunzergasse und weiter über die Gichtlgasse in die Ostengasse. Hierfür besteht auch die Option einer Andienung direkt auf der Ostengasse bzw. über die Tiefgarage.

Aus den Gestaltelementen der Uferzone entwickelt sich ein länglicher Baukörper, der in seiner Höhenentwicklung den Blick auf die historische Altstadtkulisse freihält.

Umbau und Erweiterung Sparkasse

Bad Hersfeld

Wettbewerb + Planung 1990-1991

1. Preis – Projekt

Eine Synthese aus Alt und Neu zu einer klaren raumbildenden Struktur, die sich ordnend in die städtebauliche Situation einfügt.

Ausgangssituation für eine Sparkassenerweiterung ist die Einbeziehung des bestehenden Bankgebäudes aus den 60er Jahren, sowie die Sanierung des unter Denkmalschutz stehenden Hauses Dudenstraße 17. Hieraus ergibt sich die Möglichkeit, zusätzliche Büroflächen und eine großzügigere Kundenhalle zu schaffen. Das Grundstück der Sparkasse liegt am Rande der Bad Hersfelder Altstadt. Die daran angrenzende Bebauung ist aufgrund zahlreicher Nutzungen und Strukturen, Materialien und Dachneigungen ohne Ordnungsprinzip.

Der Entwurf versteht sich als eine Synthese von Alt und Neu zu einem neuen Ganzen. Der Baukörper entwickelt sich entlang dem 'Schwung' der Grundstücksgrenze, schiebt sich in und über das 60er-Jahre-Gebäude und schließt mit einem klaren Versatz, unter Ausbildung einer markanten Ecke, an den Giebel des Hauses Dudenstraße 17 an. Die Orientierung an der Grundstücksgrenze ergibt eine klare, raumbildende Situation, die sich als ordnende Struktur einfügt und die Eckbebauung als 'Stadteingang am Grüngürtel' definiert.

Auf neue vertikale Erschließungselemente kann im Neubauteil verzichtet werden, da die Erschließung über das schon bestehende Gebäude erfolgt. Dem Eingang Reichsstraße wird eine grosszügige Treppenanlage vorgelagert. Haupterschließung und Eingang Reichsstraße werden beibehalten und greifen in der neu konzipierten Kundenhalle ineinander, um so spannungsvolle Raumerlebnisse zu erzeugen. Von einer zentralen Kontrolle aus können Eingänge, Kundenbereiche und die Kassen überwacht werden.

Die Kundenhalle verknüpft die Situationen von Alt und Neu und umfasst alle Kundenbereiche (Privat-/ Firmenkunden), Kassen und Informationsbereiche. Durch großflächige Oberlichter erhält die Halle zusätzliches Licht und die nötige Transparenz. Im Obergeschoss befinden sich die Räumlichkeiten des Vorstandes, die über einen Luftraum mit dem Erdgeschossbereich verbunden werden. Der Kundentresor liegt im erweiterten Untergeschoss. In den übrigen Obergeschossen finden sich die einzelnen Finanzabteilungen.

Die Fassadengestaltung ist geprägt durch horizontal gegliederte Putz- und Natursteinflächen, aber auch durch das Wechselspiel zwischen Lochfassade und voller Transparenz und Offenheit. Die verwendeten Materialien unterstützen eine zurückhaltende Einfügung der fünfgeschossigen Baustruktur in die Umgebung. Eine lichtdurchlässige, teilweise begrünte Innenhoffassade vermittelt zwischen den unterschiedlichen Bauformen und Materialien der umgebenden Bauteile.

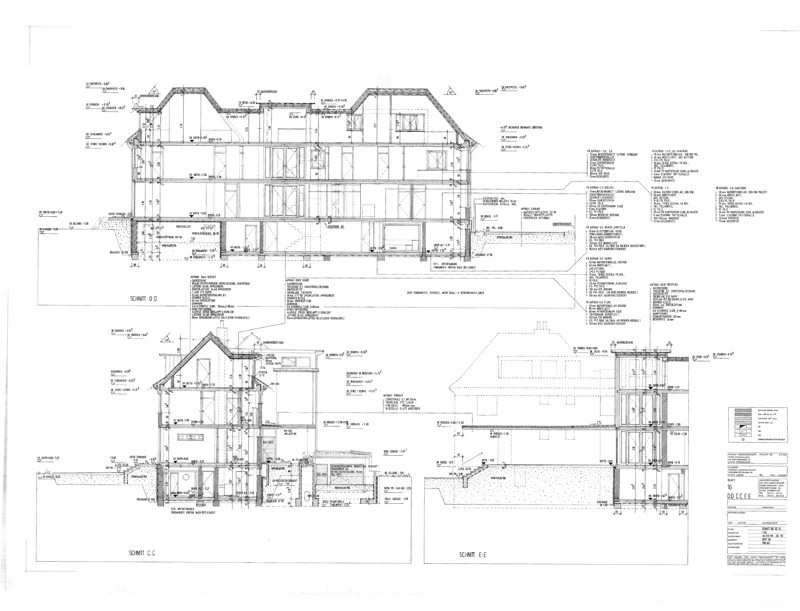

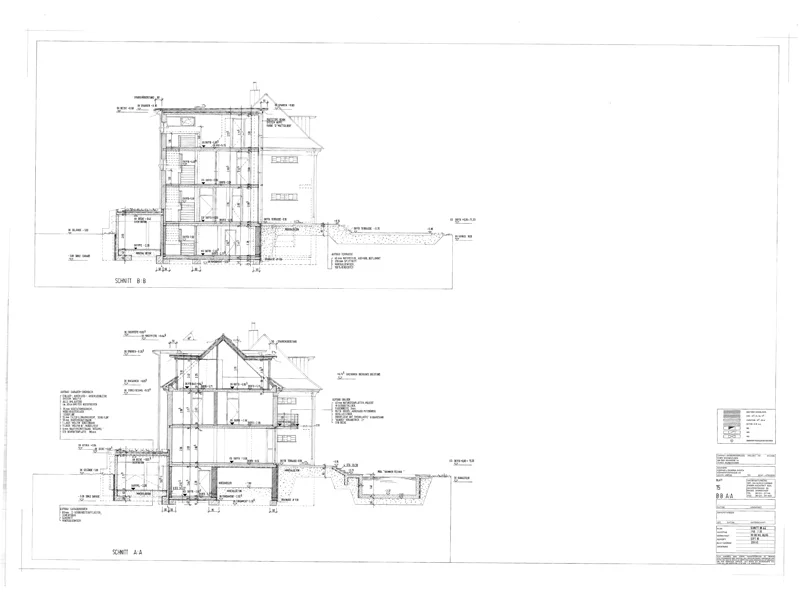

Wohnhaus

Darmstadt, Paulusviertel

LPH: Entwurf 2005

Der Charme des Altbaus, die Raumaufteilung, die eingegrünten Fassaden, wie auch der alte Baumbestand sind von der Bauherrschaft ‘lieb gewonnene’ und erklärte Zielvorstellung bei der Planung des Neubaus.

Das vorhandene Wohnhaus aus den 20-/ 30er-Jahren entspricht nicht mehr den zukünftigen Raumbedürfnissen. Zudem sind Bausubstanz (Dach, Außenwände, Fenster, Keller) und Haustechnik stark in Mitleidenschaft gezogen und wären nur mit einem unverhältnismäßig hohen Aufwand zu sanieren.

Aufgrund veränderter Wohnwünsche und dem damit verbundenen Sanierungs- bzw. Umbau- und Erweiterungsaufwand hat sich die Bauherrschaft nach intensiven Diskussionen für einen Komplettabbruch mit Neubau entschieden, unter der Maßgabe, dass das ‘neue Haus’ den Charme des jetzigen Altbaus ausstrahlen soll.

Unter Ausnutzung baurechtlicher Möglichkeiten und der Berücksichtigung wohnspezifischer Anforderungen wurde ein 2-geschossiger, vollunterkellerter Baukörper mit Staffelgeschoss und Dachterrasse entwickelt. Der längsgerichtete Baukörper, dessen Ausmaße sich aus den Bedingungen des rechtskräftigen Bebauungsplans ergeben, ist auf dem schmalen, langen Grundstück in Ost-West-Richtung orientiert und im Rahmen der Baugrenzen und der möglichen überbaubaren Flächen platziert.

Auf dem Grundstück ergibt sich so eine klassische Vorgartensituation, die das Gebäude vom öffentlichen Raum zurücknimmt und sich stilistisch an den Villenvorgärten des Paulusviertels orientiert.

Die Erschließung erfolgt von der Straße. Längs der Grundstücksgrenze ist ein Garagen- und Abstellgebäude konzipiert, das zum Nachbarn hin abgrenzt und den privaten Eingangsbereich definiert und schützt. Auf der rückwärtigen Gartenseite ist ein Raum für Pflanzen und Gartengeräte in den seitlichen Baukörper integriert.

Die Kombination aus den neuen Wohnwünschen und gewohnten Tagesabläufen zusammen mit dem vorgefundenen Charme des Altbaus führen in Grundrissfigur, Raumabfolge- und zuordnungen zu einer Gestaltsform, bei dem sich die typologischen Besonderheiten des Altbaus im Neubau wiederfinden. Das Erdgeschoss mit einer großzügigen Eingangssituation (Windfang, Garderobe, Gäste-WC mit Dusche) gliedert sich klassisch in zwei Hauptbereiche:

Die große Wohnküche mit angrenzendem Speisezimmer nach Osten zum Garten hin, auf der Westseite hin das Wohn- und Musikzimmer, in dem ein Flügel für Musikabende Platz findet, und dazwischen die Bibliothek mit Kamin. Diese Raumfolge umschließt eine großszügig offene Wohndiele, bei der die formale und materielle Ausbildung der Treppe eine besondere Rolle spielt. Diese Treppenskulptur, gibt dem Raumgefüge Halt. Im Erdgeschoss stellt es einen Bereich zum ‘Ankommen’ dar, von hier erschließt sich das Haus, hier begrüßt man Gäste. Bei geöffneten Schiebetüren reichen die Blickbeziehungen vom geschützten Eingang bis zur Wand in der Bibliothek. In der anderen Richtung verbindet die Bibliothek Wohn- und Speisezimmer zu einem durchgehenden Raum. Auf der Gartenseite erweitern eine geschützte Loggia und die angrenzende Terrasse den Wohnraum hinaus ins Freie, zweiflüglige Fenstertüren verbinden Innen- und Außenraum.

In den Obergeschossen befinden sich Aufenthalts- und Schlafräume, Bad und Ankleidezimmer.

Vom Schlafzimmer mit Loggia oder auch vom Bad aus genießt man den Blick in den Garten. Das Staffelgeschoss mit der nach Westen gerichteten Dachterrasse bildet nach oben den Abschluss des Gebäudes mit einer separaten, nicht abgeschlossenen Wohnung. Von der Reling der Terrasse aus schweift der Blick in die gegenüberliegenden Bäume des Paulusviertels, den Sonnenuntergang über Darmstadt oder den nächtlichen Sternenhimmel.

Die Nutzräume, wie Vorratsraum, Heizung mit Werkstatt, Bügel- und Waschraum sind im Untergeschoss untergebracht. Außerdem befindet sich hier die Sauna mit Dusche und WC. Unter dem großen Musikzimmer liegt eine separat erschlossene ‘Einliegerwohnung’, bzw. Flächen für eine private Arztpraxis.

Das äußere Erscheinungsbildwird von neu interpretierten Stilelementen des Altbaus geprägt: Der 2-geschossige, kubisch klar gegliederte Putzbau fügt sich dezent und unaufdringlich in das Gesamtbild des Viertels ein: Loggien, raumhohe Fenstertüren und dunkelgrüne (oder naturbelassene) Klappläden, Natursteingewände und -abdeckungen bestimmen die Fassadengestaltung. Die begrünten Fassadenteile verbinden das Gebäude mit der natürlichen Umgebung. Das Material des Natursteins wird in den befestigten Flächen der Außenanlagen wieder aufgenommen und zieht sich so als gestalterisches Thema durch den gesamten Entwurf. Der Gedanke des begrünten Solitärs wird auch in der Materialität des Seitengebäudes (begrünte Sichtbetonflächen, extensives Gründach, Rankbepflanzungen) konsequent fortgesetzt.

Grundschule Prüfening

Regensburg

Wettbewerb 2008

Was zeichnet eine Schule aus?

Sie soll ein Ort zum Lernen sein - mit hohem Wohlfühl-Faktor, kindgerecht und maßstäblich, wirtschaftlich und funktional. Sie soll den Wert der Bildung nach außen sichtbar machen und dabei gleichzeitig eine heitere Kinderwelt schaffen.

Der Entwurf antwortet mit einem kompakten 2-geschossigen Baukörper, der die Grundschule und die beiden neuen Sporthallen in einer Gesamtform im nördlichen Grundstücksbereich platzsparend zusammenfasst. Durch diese Lage ergibt sich eine günstige Südausrichtung (natürliche Belichtung, Senkung der Heizkosten ...).

Eine 2-geschossige, transparente Pausenhalle ist räumlicher und inhaltlicher Mittelpunkt der Schule. Treppe, Aufzug und Steg akzentuieren und gliedern das Volumen. Sie unterteilt die Zwischenzone in Eingangs- und Pausenbereich sowie einen ruhigen Innenhof.

Mehrzwecksaal, Pausenhalle und Musiksaal lassen sich zu einer großzügigen Veranstaltungs-zone kombinieren und erlauben vielfältige Nutzungen,  Freiflächen und Außengestaltung

Der vergrößerte Kinderhort ist von einer zusammenhängenden grünen Spiel- und Gartenfläche umgeben. Die Trennung der Bereiche wird durch grünplanerische Maßnahmen erreicht, Blickbeziehungen zwischen ‚Groß’ und ‚Klein’ sind möglich und gewünscht.

Zwischen Hort und neuer Grundschule liegt der Pausenhof, von hier kommt man zum Haupteingang der Schule, der Schulgarten schließt im Osten an. Ein „grünes Klassenzimmer“, Biotop und Flächen zur eigenen Gestaltung ergänzen die Lernwelt und bilden eine Zwischenzone zu den Sportflächen. Die Lage der bestehenden Sportflächen bleibt unverändert. In die Grünflächen integrierte Parkplätze für Kinderhort und Schule befinden sich an der nördlichen Grundstücksgrenze. Ein kleines Servicegebäude für Trafo, Müll und Sportgeräte schließt sich an.

Organisation

Das Raumprogramm der Schule wird in folgende Bereiche aufgeteilt:

Erdgeschoss: Verwaltungs-/Lehrer-/ Bibliotheksbereich

Mittagsbetreuung

Haupteingang und zentrale Halle mit Mehrzweckraum und Musiksaal Räume für textiles Gestalten und Werken

Nebeneingänge zum Parkplatz Externer Zugang zu den Sporthallen

Obergeschoss:

Klassen und Gruppenräume Interner Zugang zu den Sporthallen (Umkleiden)

Nebenräume und sanitäre Anlagen sind im Bereich der drei Treppenhäuser angeordnet.

Sporthallen

Sanierungsaufwand, Wirtschaftlich- und Nachhaltigkeit machen die Errichtung von zwei neuen Sporthallen erforderlich. Die zu erwartenden Vorteile hinsichtlich Flächeneinsparungen, energetischem Gesamtkonzept und Integration in die Schulanlage überwiegen gegenüber dem vermeintlichen Sparpotential einer Sanierung.

Als Interimslösung für den Sportunterricht während der Bauzeit ist eine Miet-Traglufthalle im Bereich des bestehenden Allwetterplatzes vorgesehen.

Atmosphäre

Schon von weitem hebt sich die Grundschule von dem durchgrünten Wohngebiet ab. Die klare kubische Formensprache des länglichen Baukörpers wird von einem heiteren Farbverlauf umspielt, der auf seinem Weg um das Gebäude von blau über orange, gelb und grün wechselt.

Große Fensterflächen sorgen für gute Belichtung und helle Klassenräume. Durch die Glasfelder auf der Flurseite fällt Licht in die Räume, Ein- und Ausblicke sind möglich. Die transparente Fassade zum Innenhof lässt sich im Erdgeschoss öffnen, der Übergang von Innen und Außen ist fließend.

In den Flurzonen wird das Farbkonzept aufgegriffen. Garderobennischen und Vitrinenbereiche beleben diese Zone, im Bereich der Gruppenräume entstehen kleine Plätze und Vorzonen.

Der Bodenbelag des Pausenhofs geht in die Pausenhalle über, der farbige Windfang markiert den Haupteingang.

Das Grün des Schulgartens setzt sich in dem ruhigen Innenhof fort. Das gesamte Schulareal ist von einem reichhaltigen Baumbestand geprägt. Sport- und Freiflächen sind in den Schulgarten integriert.

Baumaßnahmen

Bei dem Neubau handelt es sich um einen einfachen, wirtschaftlichen Massivbau. Gestaltprägend ist die farbige Plattenverkleidung, die dem Gebäude eine homogene, plastische Erscheinung verleiht und als mehrfarbiger Verband rund um die Schule läuft. Durch raumhohe Verglasungen von Bibliothek, Mehrzweck- und Musiksaal sind die Sondernutzungen auch von außen ablesbar.

Übergeordnetes Ziel ist es, mit einer energetisch optimierten Gebäudehülle ein sinnvolles Verhältnis zwischen Investitionskosten und wirtschaftlichen Betriebskosten zu erreichen. Die Einhaltung des Niedrigenergiestandards wird bei der Wahl von Dämmstärken, Wand- und Fassadenkonstruktionen berücksichtigt.

Franz Liszt Konzertsaal

A - Raiding

Wettbewerb 2004

Mit dem "Franz Liszt Konzertsaal" entsteht am Geburtsort des Musikers eine einmalige kulturelle Einrichtung, die weit über die Region hinaus einen hohen Bekanntheitsgrad erreichen wird.

Entwurfsgedanken

Franz Liszt war einer der typischsten und untypischsten Künstler des 19. Jahrhunderts zugleich: Musik als Ausdruck des Göttlichen und der Natur, Musik als Drama und als Vergegenwärtigung metaphysischer Grundstimmungen. Typisch war Liszt auch in seinem Selbstverständnis als Künstler: Das Genie, das sich auch äußerlich durch Kleidung u. Haartracht von der Norm unterschied und so sein Anderssein unterstrich, dokumentierte sein Künstlertum auf diese Weise als Lebensauffassung. Mit dem "Franz Liszt Konzertsaal" entsteht in Raiding, dem Geburtsort des Musikers, eine einmalige kulturelle Einrichtung, ein "Ort der Klassik", der weit über die Region hinaus einen hohen Bekanntheitsgrad u. Stellenwert erreichen wird. Die Darbietungen der Werke Liszts stehen im Vordergrund, aber auch Werke anderer Komponisten werden im Veranstaltungskalender integriert sein. Neben kultureller und touristischer Attraktion entsteht aber auch ein bedeutsamer Treffpunkt für verschiedene Veranstaltungen.

Durch die enge Verbindung mit dem Franz Liszt Geburtshaus wird kein ‚beliebiger' Veranstaltungsort geschaffen, sondern der örtliche Bezug und vor allem die kulturelle Wertschätzung stark hervorgehoben. Dieser elementare Entwurfsgedanke der inhaltlichen Verknüpfung wird durch die eindeutige Ausrichtung des Saalvolumens parallel zum Geburtshaus aufgegriffen. Die zwischen neuem Saal und Geburtshaus entstehende "Franz Liszt Terrasse" thematisiert diesen Bezug in der Außenraumgestaltung des neuen Parks.

Mit einer städtebaulichen Selbstverständlichkeit steht das Gebäude im Park. Ein abgestuftes Spiel von Proportion und Maßstäblichkeit zwischen Geburtshaus, Konzertsaal und Nachbarbebauung lässt einen Kontext entstehen, der den dörflichen Rahmen nicht belastet. Die offene Foyergestaltung, die sich bewusst aus der Parallelität des Saals herausdreht und auf leichte Weise das Saalvolumen umspielt, erreicht einerseits eine deutliche Markierung der beiden gleichwertigen Eingänge auf dem schwierig zu bebauenden Grundstück, andererseits wahrt sie respektvoll Abstand zu dem Kulturdenkmal "Franz Liszt Geburtshaus". Neben einer gewissen Betonung des Saals wird eine Steigerung der räumlichen Qualitäten im Außenbereich erreicht, perspektivische Verengungen beleben Blickbeziehungen, bewirken eine optische Vergrößerung.

Der Genuss der Musik geht einher mit meditativer Ruhe und Geborgenheit, die mit der edlen, hellen und modernen Atmosphäre des Konzertsaals in Verbindung steht.

Der Hörgenuss steht im Vordergrund. Aus diesem Grunde schlagen wir die klassische Proportion und Ausformung eines Konzertsaals vor: Ein nach akustischen Anforderungen optimierter "Schuhkarton" der im Gesamtensemble klar hervortritt, ohne den Maßstab zu sprengen. Im Kontrast zur Introvertiertheit des Saals steht die großzügige Offenheit des Foyers und der Galerie. Natur und Raum fließen ineinander, in lauschigen Sommernächten wird der Park selbst zum Foyer - ein Ort mit internationalem Flair, einem Fest der Musik.

Aus der Verdrehung der Foyers ergeben sich klare Eingänge, sowohl von den Parkplätzen als auch vom Ortskern aus. Die Außenraumgestaltung führt mit einer dezenten Fassung der Zugänge ins Gebäude, lässt aber den Gesamteindruck des Parks mit der Baumkulisse unangetastet. Leuchtende Stelen betonen die durch den Konzertsaal entstandenen Sichtachsen und spannen einen atmosphärischen, den Park umfassenden Raum auf. Gestaltung, Konstruktion, Material

Die Klarheit des Entwurfs setzt sich in der Wahl der Materialien fort. Es herrscht ein ruhiger Stil vor, der nicht in Konkurrenz mit der umgebenden Natur tritt, sondern das Erlebnis des Musikhörens in den Vordergrund stellt.

Grundgerüst des Gebäudes ist eine STB-Tragkonstruktion mit Flach- bzw. vorgespannten Plattenbalkendecken über dem Konzertsaal. Die Hülle des Saals sowie die Deckung der flachgeneigten Dächer bildet eine hinterlüftete Kupferverkleidung mit einer Betonung der horizontal umlaufenden Fugen. Der Gebäudeteil der Nebenräume mit niedrigerer Bauhöhe wird in Sichtbeton ausgeführt. Im Gegensatz zu den geschlossenen Körpern stehen die transparenten, offenen Foyers (LM-PR-Konstr.), die sich in Teilen zum Park öffnen lassen. Zur Verschattung ist ein außenliegender Sonnenschutz (Raffstores) vorgesehen. Als Bodenbeläge im Foyerbereich bieten sich Naturstein- bzw. Betonwerksteinbeläge an, die einen fließenden Übergang zu den Plattenbelägen im Außenbereich ermöglichen. Die Decke im Foyer kommt als helle, schallschluckende, glatte Decke zur Ausführung.

Der Ausbau des Saals orientiert sich an den akustischen Erfordernissen, ein mit Holz ausgeschlagener "Klangkörper", dessen helle Verkleidung mit der anthrazitfarbenen Polsterbestuhlung kontrastiert. Die in die Decke integrierte überwiegend indirekte Beleuchtung verleiht der Decke Leichtigkeit, die Akustiksegel "schweben" im Saal, der Holzboden (z.B. Parkett Eiche hell) harmoniert mit den Furnieren der Wandverkleidungen.

Akustik

Aufgrund der akustischen Anforderungen schlagen wir die klassische "Schuhkartonform" vor. Der Frequenzverlauf der Nachhallzeit sollte hierbei linear verlaufen, wobei im unteren Frequenzbereich ein Anstieg der Halligkeit günstig ist, um ein wärmeres Klangbild zu erzeugen.

Um die Nachhallzeitwerte sicherzustellen sind Maßnahmen zur Schallabsorption erforderlich. So sollten z. B. die Saalrückwand auf der Galerie mit schallabsorbierenden Flächen, die Längswände weitestgehend mit geschlossenen Holzverkleidungen ausgestattet werden. Hierbei denken wir an hell furnierte Sperrholzverkleidungen, die, den spezifischen Erfordernissen entsprechend, gestaltet werden. Zur Nachhallsenkung und zur Vermeidung von Flatterechos zwischen planparallelen Flächen sind zusätzliche Flächen an den Längswänden vorgesehen. Die Saaldecke erhält in den seitlichen Randbereichen ebenfalls schallabsorbierende Flächen zur Nachhallregulierung. Die Maßnahmen zur Schalllenkung und Verbesserung der Diffusität beinhalten Schallreflektoren: geformte, justierbare Deckenelemente sowie schallreflektierende, mobile Wandflächen in den seitlichen Bühnenbereichen.

Die Schallausbreitung von der Bühne in den Saal wird zusätzlich durch die geneigten, justierbaren "Segelflächen" optimiert. Die Diffusität wird durch die Raumgliederung zusätzlich verbessert: durch seitliche Galerien oder Vor- und Rücksprünge der Wandverkleidungen.

Institutsgebäude für Verfahrens- und Systemtechnik

Magdeburg

Wettbewerb 2005

Die Campusbebauung der Universität in Magdeburg stellt sich als luftige Fortsetzung der Innenstadt dar - der Wunsch nach Dichte und Urbanität drängt sich auf.

Haupterschließungsachse des Campus ist eine Allee, die von West nach Ost verläuft und am Universitätsplatz mit der neuen Bibliothek endet. Das Wettbewerbsgrundstück wird im Süden durch die Mensa und das Rechen- u. Hörsaalzentrum begrenzt, im Norden geht es räumlich in den anschließenden Park über. Plattenbauten im Osten und zwei Institutsgebäude aus den 80er Jahren im Westen bilden die Nachbarschaft. Bauvolumen und -programm des Institutsbaus sind zu gering und ergeben nicht die notwendige 'Substanz' für die wünschenswerte vollständige Bebauung des freien Grundstücks. Dem Gedanken einer umfangreicheren Nachverdichtung folgend stellt er den Beginn einer langfristigen Entwicklungsmaßnahme zwischen Pfälzer- und Hohenpfortestraße dar: Stufe eins zeigt diesen Startpunkt. Das Laborgebäude und die vorgelagerte Grünfläche markieren mit der Nachbarbebauung ein Entrée zum Campus. Das verbleibende Grundstück wird in der 2. Stufe mit einer Erweiterung bebaut, die maximale Ausnutzung  wird erreicht. In den angrenzenden Bereichen setzt sich in der 3. und 4. Stufe die Nachverdichtung wie dargestellt fort: Neben dem Institut für Wirtschaftswissenschaften werden die Einzelbaukörper durch eine geschlossene Blockrandbebauung ersetzt, westlich der Bibliothek befindet sich weiteres Verdichtungspotential.

Die Positionierung des 4-geschossigen Baukörpers leitet sich aus dem städtebaulichen Gesamtbild ab. Durch die Nord-Süd-Ausrichtung am Rand des Grundstücks wird für eine zukünftige Entwicklung der maximale Platzvorrat bereitgehalten. Da die Wahrscheinlichkeit oder der realistische Zeitpunkt einer solchen Ausbaustufe derzeit noch offen ist, steht das Institut für Verfahrens- und Systemtechnik unabhängig und unprätentiös als Gegenüber zu einer Dynamik der öffentlichen Bibliothek und antwortet mit einer zurückhaltenden Formensprache. Eine mit einfachen Mitteln gestaltete, von Baumreihen gesäumte Grünfläche ersetzt den bisherigen wilden Parkplatz.

Idee

Ziel ist ein klar gegliederter, konsequent schnörkelloser Riegel, der sich mit einem ‘großen Fenster’ zum zentralen Universitätsplatz öffnet und über den eingeschossigen Baukörper des Rechenzentrums hinweg Aus- und Einblicke bietet.

Die vier Lehrstühle des Instituts sind jeweils auf einem Geschoss organisiert. Der neue Lehrstuhl für Regulationsbiologie ist im EG untergebracht. Die Gemeinschaftsflächen verteilen sich über die Ebenen und befinden sich jeweils an der zentralen Begegnungszone.

Hinter dem ‘grosßen Fenster’ ist das zentrale räumliche Element: Eine über alle Geschosse verlaufende, offene Kommunikations- und Begegnungszone - ein Treffpunkt für Institutsmitarbeiter und Studenten. Der 4-geschossige Wintergarten bietet eine attraktive Raumatmosphäre und ein angenehmes Wohlfühlklima, Sonnenschutzlamellen im Material der Fassade schützen vor Überhitzung.

Funktionale Zusammenhänge

Alle Geschosse sind prinzipiell gleich gegliedert; dies gewährleistet kurze Wege und eine übersichtliche Anordnung der Labor- und Bürobereiche.  Anschließend an die mittig liegende Bürozone im Norden, befinden sich zu beiden Seiten die Labore. Als Pendant ist die Südseite symmetrisch in den Winter-/ Energiegarten und die flankierenden Nebenräume unterteilt. Technikräume links und rechts des Wintergartens nehmen alle für die Gebäudetechnik nötigen Flächen auf. Als Erschließungselemente neben den notwendigen Treppenhäusern spielen die beiden transparenten Glasaufzüge und die offene Treppe eine zentrale Rolle. Der Wunsch nach Räumen für Experiment und konzentriertes Arbeiten bei gleichzeitig möglichst großer Offenheit des Grundrisses waren hierbei entwurfsbestimmend.

Material und Konstruktion

Neben der klaren, ruhigen Form ist auch in Ausführung und Wahl der Materialien das Ziel formuliert, mit wenigen starken Elementen die Ruhe der Gestalt zu betonen.

Eine eher industrielle(denk)fabrikartige Atmosphäre drückt sich in der Gesamtgestalt aus, ohne die Aufenthaltsqualität zu vernachlässigen. Das Gebäude besteht aus einer gängigen und somit kostengünstigen STB-Konstruktion (Flach- decken, Stützen, -Brüstungen). Ein STB-Trägerrost auf einer Schotterpackung bildet das Fundament des Gebäudes. Eingehüllt von einer Cortenstahlfassade zeigt sich das Institutsgebäude schon von weitem mit seiner leuchtenden, materialeigenen Farbigkeit. Die ruhige Bänderung der Nordfassade kontrastiert mit der großflächigen Photovoltaik-Anlage. Die gelochten Bleche der Nordfassade wechseln auf der Südseite mit glattem Material ab, Sonnenschutzlamellen verbinden die Fassade über den Wintergarten hinweg zu einem harmonischen Ganzen.

Auch innen sorgt der reduzierte Einsatz weniger Baustoffe für eine ruhige und elegante Atmosphäre: Ein einheitlicher Bodenbelag (z.B. farbiger Epoxyd-Terrazzoboden, fugenlos) zieht sich durch das ganze Gebäude und wechselt nur in den Nebenräumen die Farbe. In den Büro- und Laborbereichen gibt es offene Deckeninstallationen, die Flure sind mit einer Streckmetalldecke versehen. Bürotrennwände und die Wände zur Mittelzone sind in transluzentem Glas ausgeführt - Licht kann durch die gesamte Gebäudetiefe hindurchspielen, ohne dass die Offenheit der Büros einem konzentrierten Arbeiten widerspricht. Die vielen Büroräume verbinden sich zu einer Arbeitszone.

Große Glasfassaden ermöglichen einen hohen Tageslichteintrag und bei Öffnung eines Teils der Glasfelder eine natürliche Durchlüftung infolge Thermik und Wind.

Forsthaus

Kronberg

Planung 1997

Müller-Guttenbrunn-Schule
Fürth i. Odw. 2005
Wettbewerb - Sonderpreis

Die alte Grundschule stellt ein das Ortsbild prägendes Kulturdenkmal dar. Diesem stellt der Entwurf am Kopfende des Altbaus einen maßstäblichen Ergänzungsbau zur Seite.


Das vorgeschlagene städtebauliche Ensemble aus denkmalgeschütztem Altbau, Neubau und Sporthalle ist sehr klar und in sich schlüssig. Es ist von einer großen Selbstverständlichkeit.

Die äußere Gestalt entspricht den neuen räumlichen Qualitäten. Der Entwurf ist konstruktiv klar und lässt eine wirtschaftliche Realisierung erwarten.

Insgesamt handelt es sich um ein klares Konzept mit einer Grundschule angemessenen funktionalen und räumlichen Qualitäten.” (aus dem Preisgerichtsprotokoll)

Entwurfsgedanken - Städtebauliche Situation

Der prägnante, 2-geschossige Neubau präsentiert sich als ergänzender Partner zum denkmalgeschützten Altbau. Mit städtebaulicher Selbstverständlichkeit entsteht ein Ensemble aus Sporthalle, Alt- und Neubau auf einer durchgrünten Schul- und Sportinsel in einem durch Einzelhäuser geprägten Wohngebiet.

Die Schule stellt ein das Ortsbild prägende Kulturdenkmal dar. Diesem stellt der Entwurf am südöstlichen Kopfende des Altbaus respektvoll einen maßstäblichen Ergänzungsbau zur Seite. Die Nordwestecke des Baugebiets wird so freigehalten, der alte Schulbau tritt nach Beseitigung der disponiblen Gebäudeteile aus der "zweiten Reihe" hervor und wird wieder verstärkt wahrnehmbar. In der Gesamtanlage behält er seine identitätsstiftende Rolle.

Das Ensemble wird durch die Neugestaltung der Außenräume, sprich die Renaturierungsmaßnahmen des Steinbachs begleitet. Einerseits wird auf diese Weise eine klare Begrenzung des Schulgrundstücks vorgenommen, andererseits definiert die Bachaue die Eingänge in die Gebäude. Dieses Gesamtkonzept bietet darüber hinaus Vorteile bezüglich der abschnittsweisen Realisierung. Der Unterrichtsbetrieb muss nicht unterbrochen werden und eine aufwendige “Containerlösung" ist überflüssig.

Idee

Grundgedanke ist, die Klassen- und Gruppenräume zusammen mit der Verwaltung und den Gemeinschaftsbereichen in einem neuen Gebäude unterzubringen und so eine attraktive Mitte der Schule zu schaffen. Verbunden werden die Gebäudeteile in Verlängerung der bestehenden Flurerschließung des Altbaus, die sich als Zäsur im Neubau fortsetzt und in Form einer offenen Überdachung bis zur Sporthalle weitergeführt wird. Die vier Jahrgangsgruppen verteilen sich auf zwei Geschosse, jeweils zwei Klassen "teilen" sich einen Gruppenraum. Das großzügige Foyer dient der Schule bei größeren Veranstaltungen als Aula, kann als Erweiterungsbereich des Speiseraumes genutzt werden und verbindet den Schulhof mit der Halle. Von der Galerie vor der Verwaltung lässt sich das Foyer problemlos überschauen.

Der Innenhof bringt Licht und Luft in die Erschließungszone der Schule und macht aus ihr einen vielseitig nutzbaren Spiel- und Gemeinschaftsraum. Der Hof lässt sich auch als Klassenzimmer unter freiem Himmel nutzen. Stege verbinden die gegenüberliegenden Seiten im Bereich der Aufweitungen vor den Gruppenräumen, Oberlichter akzentuieren die Eingänge in die Klassenräume. Das große Oberlicht verbindet Innen und Aussen auch vertikal.

Kunst, Musik und Werken, Sachkunde, PC-Raum und Bibliothek, Betreuungsräume, Vorklassen und Fördermaßnahmen werden im renovierten Altbau zur Verfügung gestellt. So wird der denkmalgeschützte Altbau zum Experimentierfeld für Malen, Singen, Lesen, Schreiben und Spielen ...

Für das Gebäude B wird eine erweiternde Nutzung vorgeschlagen: Als Schnittstelle zwischen KITA und Grundschule werden hier Raumressourcen zur Verfügung gestellt, die sowohl von der Schule selbst als auch von externen Einrichtungen oder in der Zusammenarbeit mit Vereinen genutzt werden können. Schlagworte sind "Forschender Unterricht", mathematisches und naturwissenschaftliches Labor. Als weitere Ergänzung zum Schulprogramm lässt sich im ehemaligen Lehrerhaus auch ein Förderzentrum für Sprachentwicklung und Lesekompetenz mit Logopädiebereich einrichten, darüber hinaus erscheint es sinnvoll, einen Förderbereich ADHS in Zusammenarbeit mit einer Praxis für Ergotherapie zu etablieren. Diese könnte beispielsweise vormittags in den Schulbetrieb integriert und in den übrigen Zeiten als eigenständige Praxis für Ergotherapie betrieben werden.

Um der Dominanz ihrer Baumasse entgegenzuwirken ist die Sporthalle als ein transparenter, in das Gelände eingelassener Glaskörper ausgebildet, auf dem das begrünte Dach zu "schweben" scheint.
Es entsteht eine Offenheit, die Ein- und Ausblicke erlaubt. Ein Betondach verbindet die Schule mit dem Eingang der Sporthalle, der in seiner Materialität und Gestaltung die Schule zitiert.

Erschließung und Außenräume

Neben dem bereits erwähnten Renaturierungsbereich bietet die Außenraumgestaltung ein differenziertes Angebot an diversen Freibereichen:

In Fortsetzung zum “klassischen” Pausenhof, der vom sanierten Altbau und dem Kopf des Neubaus begrenzt wird, liegt der Eingangsbereich der Sporthalle. Zwei flache Treppenanlagen vermitteln zwischen diesen Bereichen, ohne sie voneinander zu trennen. Zur Schillerstraße hin befindet sich eine "Bolzwiese" als Ergänzung zum Angebot der Sporthalle, aber auch für das Austoben zwischendurch. Von den Klassenräumen ist sie direkt über den Nebeneingang zu erreichen.

Am nordwestlichen Ende des Altbaus liegt das "Freilufttheater", das den Höhenunterschied zwischen Schulhof und Schulgarten mit Biotop ausnutzt und ein attraktives Zusatzangebot für den Unterricht im Freien darstellt. Alle Klassen- und Gruppenräume im EG verfügen über einen direkten Ausgang in den Gartenbereich der Schule.

Konstruktion/ Materialien/ Fassadengestaltung

Geradlinigkeit und Präzision des Entwurfs setzen sich auch in der Auswahl der Materialien sowie in der Gestaltung der Ausbaudetails fort: Bei dem Neubau handelt es sich um einen wirtschaftlichen Massivbau (STB- und Mauerwerks- Wände, Stützen und Flachdecken). Gestaltprägend ist die lasierte Verkleidung mit FSH-Platten, die dem Neubau eine homogene, plastische Erscheinung verleiht, dabei aber gleichzeitig große Öffnungen zur natürlichen Belichtung der Unterrichtsräume möglich macht.

Dienstleistungszentrum am Rennstallweg

I - Meran 2008
Wettbewerb - Preis

Energie und Service unter einem Dach...

das gemeinsame Dienstleistungszentrum der Etschwerke, der Stadtwerke und der Stadtgemeinde Meran

Stadthalle mit städtebaulichem Umgriff

Neunburg vorm Wald

Wettbewerb 2007

Zwei Einzelbaukörper bilden die Platzkanten des Stadthallenplatzes. Eine bewegte Dachlandschaft und das leichte Verdrehen der Körper bringen Dynamik. Der Kopf der Stadthalle reckt sich in den neugestalteten Stadtpark; Wasserfläche und Terrasse schaffen einen neuen, einladenden Ort zum Verweilen.

Idee

Die Grünanlage im Westen schafft eine Übergangszone von der Altstadt zum Platz mit Stadt- und Markthalle. Zwischen den Parkplätzen im Osten des Wettbewerbsgebietes wird die lockere Durchgrünung fortgesetzt. Der Kopf der Stadthalle reckt sich in den neugestalteten Stadtpark; Wasserfläche und Terrasse schaffen einen neuen, einladenden Ort zum Verweilen. Der Baumbestand wird erhalten und dient als Filterzone gegenüber der Hauptstraße. Der verrohrte Bachlauf wird nicht überbaut. Durch die Gestaltung eines befestigten städtischen Platzes zwischen den Gebäuden ergeben sich neue Möglichkeiten. Städtebaulich bildet der neue Stadthallenplatz den Endpunkt der Hauptstraße. Die dichten Baumgruppen bilden eine weiche, ’grüne Platzkante’, die Freiflächengestaltung verbindet Grünanlage und Platz, die gewohnte Silhouette des Grünzugs wird nicht verändert. Der Fuß- und Radweg wird durch den Stadtpark geführt und erfährt so eine Aufwertung. Der ruhende Verkehr verschwindet aus dem Blickfeld der Altstadt. Mit Grünanlage und Platz entstehen neue Freiräume, die sich als Ergänzung zu den räumlichen Qualitäten der Altstadt verstehen. Sie schaffen einen innenstadtnahen Verweilbereich im Grünen und eröffnen die Möglichkeit einer multifunktionalen Benutzung.

Organisation und Funktion

Stadthalle und Gaststätte sind in dem länglichen Baukörper organisiert, je nach Veranstaltung lassen sie sich optimal verbinden bzw. trennen. Durch die Anordnung entstehen unterschiedliche Außenbeziehungen für die beiden Teilbereiche. Man betritt das Foyer der Stadthalle niveaugleich vom Platz aus. Der Saal ist teilbar und lässt sich bei geöffneter Rückwand zusammen mit dem Foyer als Veranstaltungsfläche nutzen. Es entsteht dadurch ein, für jede Art von kulturellen Veranstaltungen nutzbarer, multifunktionaler Raum. Dem Foyer sind Garderoben und Sanitärbereich zugeordnet. Durch die Lage der Küche zwischen Gastronomie und Stadthalle ergibt sich die Möglichkeit, diese von beiden Seiten zu nutzen. Saal und Foyer sind natürlich belichtet; die beiden großen Fassadenöffnungen an den Längsseiten und das Oberlicht über dem Foyer sorgen für viel Licht. Selbstverständlich ist der Saal komplett verdunkelbar und mit den notwendigen Beleuchtungs-, Ton- und Medienanlagen versehen.

Durch Transparenz und Offenheit wird das umgebende Grün in das Gebäude hereingeholt, gleichzeitig bei Veranstaltungen die Wirkung nach außen verstärkt. Im Anschluss an den Saal sind die Bühne und die Nebenflächen angeordnet. Unter der erhöhten Bühne befindet sich der Lager- und Technikbereich, darüber hinaus ist eine Unterkellerung nicht erforderlich. Die Nebenräume sind auf drei Ebenen organisiert, ein Treppenhaus mit Aufzug verbindet die Bereiche und sorgt für kurze Wege. Die Gaststätte bildet den Kopf des Gebäudes. Sie verfügt über einen separaten Eingang mit Windfang und ist völlig autark zu betreiben. Eine großzügige Terrasse über dem Wasser erweitert den Gastraum nach außen. Das sich nach vorne auflösende Dach bietet Schutz und ist ein prägnantes, architektonisches Ausrufezeichen. Die Küche ist auf der Ebene von Gastraum und Foyer untergebracht, die Personal- und Nebenräume befinden sich im 1. OG.

Supermarkt

Gestalterisch und architektonisch bilden Markt und Stadthalle eine klar ablesbare Einheit, behalten aber dennoch den Freiheitsgrad zweier unabhängiger Gebäude mit unterschiedlichen Nutzungen.

Grünkonzept

Die neu geschaffene Platzfläche zwischen Supermarkt und Stadthalle ist zur Altstadt Neunburgs ausgerichtet. Die bestehende Grünanlage stellt eine Art ’Filterfunktion’ dar, die zwischen Stadtplatz und Altstadt vermittelt. So bleibt der Baumbestand weitestgehend erhalten, die Bäume werden in grünen ’Patches’ zusammengefasst. Diese stehen in einer großzügigen Platzfläche mit wassergebundenem Oberflächenbelag, Wege und Teilflächen sind mit einem versickerungsfähigen Kleinpflaster versehen. Es entstehen kleine Grünräume, die eine hohe Aufenthaltsqualität bieten. Die Form der ’Patches’ wiederholt sich in der Gestaltung des Stadthallenplatzes. Sie stellen oberflächenbündige Wasserspielanlagen dar, die den Platz beleben, aber die Nutzung nicht einschränken.

Konstruktion und Materialität

Die Auswahl der Materialien und die Gestaltung der Ausbaudetails leitet sich aus dem Gedanken von zwei Solitären in einer parkähnlichen Umgebung ab. Eine sägeraue Verkleidung aus sibirischen Lärchenbohlen verbindet Natürlichkeit mit der Formensprache der Gebäude. Diese Holzverkleidung erhält im Laufe der Zeit durch die natürliche Bewitterung ein silbrig- graues Erscheinungsbild, das sich vor der grünen Baumkulisse harmonisch in den Kontext einfügt. Die Tragkonstruktion besteht aus 2 massiven Baukörpern (Küchen- und Bühnentrakt) und einer Hallenkonstruktion aus Stahl-/ STB-Verbundstützen mit BSH- Trägern sowie mehrlagiger, beidseitiger Kerto-Beplankung mit Wärmedämmung.

Die Gesamtkonstruktion ruht auf einer massiven Bodenplatte mit verdichteter Schotterschicht und einem STB-Trägerrost.

Eine LM/Stahl-PR-Konstruktion mit Multifunktions-verglasung bildet die Fassade. Ein optionaler außenliegender Sonnenschutz ermöglicht auf der Südseite die Verschattung, darüber hinaus lässt sich der Saal für Filmvorführungen o.ä. komplett verdunkeln. Den oberen Abschluss der Gebäude bildet eine extensive Dachbegrünung. Im Innenausbau kommen strapazierfähige, gleichzeitig elegante Materialien zum Einsatz: Anthrazitfarbene Stahlstützen, Räuchereiche-Hirnholzparkett, akustisch wirksame Holzverkleidungen im Saalbereich und heller Innenputz erzeugen eine warme und vornehme Atmosphäre.

Freihof Realschule

Kirchheim unter Teck

Wettbewerb 2006


Zum Hof hin fügt sich die Schule durch ihre Dreigeschossigkeit in die Maßstäblichkeit der umgebenden Bebauung ein und bildet dabei den Abschluss des historischen Freihofs.

Idee

Die Freihof Realschule im historischen Kontext des Freihof Areals entspricht nicht mehr den heutigen baulichen, brandschutztechnischen und pädagogischen Standards und soll deshalb durch einen Neubau ersetzt werden. Das Gebäude-Ensemble aus zwei Grundschulteilen, Fachklassen, Sporthallen sowie der Musikschule bildet zusammen mit der neuen Realschule eine räumlich klare Hofsituation; im Gegensatz zur bestehenden Situation lässt der Neubau eine Verbindung vom Pausenhof zur Hammerschmiede zu. Das Konzept sieht auf dem Platz der alten Realschule einen 3- und 4-geschossigen Baukörper vor. Zum Hof hin fügt er sich durch seine Geschossigkeit in die Maßstäblichkeit der umgebenden Bebauung ein, zur Lindach hin führt er 4-geschossig die lineare flussbegleitende Bebauung fort und bildet den Abschluss des Freihofs nach Nordosten.

Ein auskragendes Bauteil zum Hof markiert den Eingang und stellt so die überdachte Pausenfläche dar. Eine Besonderheit des EG’s sind Transparenz und Offenheit, die das neugestaltete Lindachufer, die gemeinschaftlich genutzten Zonen der Schule und den Freihof verbinden, und dabei Ein- und Ausblicke erlauben. Dieser Bereich versteht sich als gemeinsame Mitte der gesamten Schulanlage.

Organisation

Alle Ganztagesnutzungen - Mensa und Pausenhalle, Bewegungs- und Ruheraum, Bibliothek und Gymnastikbereich - sind im offenen EG untergebracht. Das Gebäude wird über eine zentrale Treppenanlage erschlossen, Lufträume zonieren und verbinden die 'Halle' über die Geschosse hinweg.

Das von oben durch das Glasdach einfallende Licht unterstreicht diese Offenheit. Die Verwaltung und das Lehrerzimmer befinden sich im 1.OG, im Anschluss sind die Unterrichtsräume angeordnet. Die Terrasse im 3.OG erweitert das Angebot und bietet Nutzungsmöglichkeiten, vom Dachgarten bis zur Freiklasse. Unterrichts- und Ganztagesbereich sind so räumlich voneinander getrennt, eine Nutzung des EG’s durch die Grundschule oder für sonstige, außerschulische Veranstaltungen ist ohne weiteres möglich.

Erschließung und Freiflächen

Wie bereits beschrieben wird die Freihof Realschule vom Hof aus erschlossen. Durch den Neubau ergibt sich auch die Möglichkeit, das Gelände der Hammerschmiede mit dem Hof zu verbinden. Eine Treppen- und Rampenanlage vermittelt zwischen den unterschiedlichen Niveaus.

Eine Neuordnung der Parkplätze unter Einbeziehung der Tiefgarage ermöglicht einen weitestgehend 'autofreien' Schulhof. Parkplätze werden demnach nur noch im Eingangsbereich, an der Wollmarktstraße vorgesehen, die 140 Fahrradstellplätze sind parallel zu den alten Fahrradständern untergebracht. Der gemeinsame Schulhof wird so von störenden Einflüssen freigehalten. Landschaftsplanerisch wird der Pausenhof wie folgt behandelt: Im Bereich der Schule unterteilt eine Fläche mit wassergebundener Decke die Hoffläche. Die bestehenden Bäume können erhalten und durch einen Solitär ergänzt werden. Die Zugehörigkeit zur Grund- bzw. zur Realschule wird deutlich, ohne den Hof als Ganzes zu teilen. Entlang der Lindach entsteht ein Renaturierungsbereich, der in dem zukünftigen Grüngürtel am Zusammenfluss von Lauter und Lindach seinen Endpunkt finden könnte. Eine Terrasse im Bereich der Mensa macht den neugestalteten Uferbereich erlebbar und nutzbar. Ausgehend von einer Neuplanung des Gebietes nördlich des Freihofs stellt dieser grüne Uferbereich mit Fußwegen und Grünbereichen einen neuen Eingang zum Schulgelände dar.

Sporthallen

In Anbetracht der Tatsache, dass die genaue Terminschiene bis zur Erstellung einer neuen Sporthalle noch nicht definiert ist, liegt eine stufenweise Entwicklungsplanung und schrittweise Adaptierung des Bestands auf der Hand. Der Neubau einer Doppelsporthalle anstelle der alten Sporthalle (mit 2 übereinander liegenden 15/27m Hallen) würde sich in seiner Form an die Realschule anlehnen und dem Gesamtensemble einen abschließenden Rahmen geben.

Durch die Platzierung der Schule ist die Weiternutzung der bestehenden Sporthalle bis zu einem zukünftigen Neubau problemlos gewährleistet.

Konstruktion und Materialität

Die Schule wird als konventionelle Massivkonstruktion mit STB-Flachdecken und -Stützen und niedrigen, massiven Brüstungen im Fassadenbereich ausgeführt. Diese Elemente stellen die notwendigen Massen für das Konzept der Haustechnik bereit.

Das Gebäude erfüllt alle Vorgaben des Passivhausstandards, es erhält hochwärmegedämmte Fassaden, die Wind- und Luftdichtigkeit gewährleisten. Bei den Fassadenelementen kommen Konstruktionen zum Einsatz, die den Passivhausstandard garantieren. Auf kostenintensive Sonderlösungen kann dabei verzichtet werden.

Der Wechsel von großformatigen Fassadenöffnungen und homogenen Putzflächen verstärkt den kubischen Eindruck. Gliedernde Elemente wie Öffnungsflügel, Verschattungselemente oder die Photovoltaikanlage auf dem Dach sorgen für die Maßstäblichkeit.

Im Inneren kommen Materialien zum Einsatz, die dem ökologischen Anspruch der Schule gerecht werden. Holz und lasierter Sichtbeton, sowie Linoleumbodenbeläge in den Klassenräumen prägen den dezenten Charakter der Ausstattung. Zur akustischen Verbesserung der Klassen kommen in den Randbereichen gelochte Deckenplatten zum Einsatz, die die energetische Wirkung der massiven Teile nicht negativ beeinflussen.

Ökologie

In ihrer Funktion als Ausbildungsstätte kommt Schulen auch eine besondere Bedeutung zu, was den sparsamen Umgang mit Energie und somit aktiven Umweltschutz anbelangt. Aufgrund der Erschöpfbarkeit der fossilen Brennstoffe und der Risiken der nuklearen Energieträger werden unsere Kinder mit teurer Energie wesentlich rationeller umgehen als wir. Um ihnen dies zu demonstrieren, ist ein Schulgebäude nach Passivhaus-Standard optimal. Das Passivhauskonzept bietet sich - schon aufgrund der hervorragenden Raumluftqualität und der thermischen Behaglichkeit - gerade für Schulgebäude an. Hinzu kommen die geringen Betriebskosten. Vor allem aber stellt es eine nachhaltige Lösung zum Schutz von Klima und Umwelt dar.

Dreifachsporthalle

A - Graz-Liebenau

Wettbewerb 2010

Die Sportalle ist auf wenige Elemente reduziert - Leichtigkeit und Offenheit sind die bestimmenden Themen der Halle.

Jacob und Wilhelm Grimm Zentrum

Berlin

Wettbewerb 2004

In der Interpretation des Blocks, der scharfkantigen und reduzierten Ausformulierung des Gebäudes zeigt sich eine moderne Übersetzung sowie ein selbstbewusstes und klares Auftreten des Jacob und Wilhelm Grimm-Zentrums.

Das Jacob und Wilhelm Grimm- Zentrum stellt als die zentrale Informationseinrichtung inhaltlich ein bedeutendes Gegenüber zu den Hauptgebäuden der Humboldt-Universität dar. Über die Wegebeziehung der "Universitätsachse" mit dem Hauptgebäude der Universität verknüpft, überwindet es die Zäsur der S-Bahn-Trasse in unmittelbarer Nähe zum Bahnhof Friedrichstraße und setzt die Universitätsspange zur Spree fort.

In seiner homogenen Gestalt zeigt sich ein Gebäude, das seine kostbaren Schätze vor schädlichen Einflüssen schützt. Große Einschnitte in den Baukörper führen zu einer klar ablesbaren Zonierung der einzelnen Funktionsbereiche. Die Bibliothek, die nur an wenigen Stellen gezielt Einblicke gewährt, gibt sich beim Betreten der großen Fuge zwischen Block und Riegel als eigene Welt zu erkennen - offen und hell. Innere Fassaden, Galerien und Stege, Glasdächer und Oberlichter gestalten eine großzügige Atmosphäre. Der 3-geschossige "klassische" Lesesaal im Bücherblock bietet konzentrierte Ruhe, bildet gleichzeitig einen, nur akustisch getrennten, visuellen Bezug zum Atrium. Als Ort zum Lesen und Forschen ist die Bibliothek in Materialwahl und städtebaulicher Blockanordnung traditionell in den Kontext integriert. In der Interpretation des Blocks, der scharfkantigen und reduzierten Ausformulierung des Gebäudes zeigt sich eine moderne Übersetzung und ein selbstbewusstes und klares Auftreten des Jacob und Wilhelm Grimm-Zentrums.

Städtebaulicher Kontext

Der Bibliotheksneubau stellt einen wichtigen Startpunkt für die städtebauliche ‚Gesamtreparatur' des Gebietes dar.

Vom Planwerk Innenstadt ausgehend, reagiert der vorliegende Entwurf mit der Positionierung der Eingänge auf zwei Hauptrichtungen/ Verkehrsströme. Eine von Ost nach West durchgehende Galeria leitet den Besucher zur zentralen Eingangshalle der Bibliothek. Entlang der Brandwand entsteht eine Zone, die in ihrer Höhenentwicklung unter dem Hauptvolumen zurückbleibt, den ‚Bücherblock' anbindet und so auf die denkmalgeschützten Nachbarfassaden Rücksicht nimmt.

Gebäudestruktur

Die nach außen ablesbare Zonierung und die dadurch erreichte direkte Wahrnehmung der funktionalen Zusammenhänge gliedert sich in die Bereiche ‚Bücherblock' mit Lesesaal, Arbeitsriegel, Verwaltung und Fuge zur Brandwand. Diese werden, durch Galeria und Atrium voneinander getrennt, erlebbar gemacht. Unterschiedliche Atmosphären und Arbeitsabläufe in den einzelnen Bereichen funktionieren ohne gegenseitige Störung, so bildet z.B. der Lesesaal inmitten der Bücher des Freihandbestandes eine ‚ruhige Mitte'. Hier stehen konzentriertes Lesen und leise Atmosphäre im Vordergrund. Der gegenüberliegende Arbeitsriegel erlaubt mehr Bewegung, einzelne Räume oder Carrels trennen Arbeitsplätze von der Galeria ab, kragen in den Luftraum hinein oder lassen sich auf direktem Weg über eine lineare Treppenanlage erreichen. In diesen Riegel sind der PC- Pool, der Lesesaal für historische Buchbestände sowie der Zeitschriftenbereich mit offenen Leseplätzen auf der Galerie integriert. Während die in Ost-West-Richtung verlaufende Galeria den öffentlichen Bereich vor der Buchsicherung darstellt, passiert der Nutzer beim Betreten des Atriums die Schwelle zum gesicherten Bereich. Der zentrale Raum des Atriums dient als Verteiler für alle Bereiche der Bibliothek, im EG nimmt er Leihstelle und Information auf. Durch die Haupttreppe zoniert, sind offen Kataloge und Lehrbücher angelagert. Die Schulungsräume, Vortragsräume und der Hörsaal können sowohl aus dem gesicherten Bereich als auch aus der öffentlich zugänglichen Zone erschlossen werden.

Die Mitarbeiter-Teams ‚Leihstelle und Information' haben im rückwärtigen Bereich der Leihstelle einen direkten Zugang zu den thematisch verknüpften Büroflächen.

Kurze Wege, eine flexible Gestaltung und Betreuung der Informationsbereiche und Leihstelle, je nach Besucherfrequenz, wird so erleichtert. Darüber organisiert sich die Betriebsabteilung auf drei aufeinanderfolgenden Ebenen. Bücherbahnhof und Lastenaufzug gewähren einen reibungslosen und schnellen Transport der Bücher zwischen den Teams.

In räumlicher Nähe zum PC-Pool befinden sich alle Mitarbeiter, die direkt und indirekt mit dem Thema Datenverarbeitung verknüpft sind. Auf der Ebene des Magazins für historische Buchbestände erlaubt die Anordnung des dazugehörigen Referats direkten Zugang und Zugriff auf den Bestand und wird durch die Arbeitsbereiche Direktion und Verwaltung ergänzt. Eine vom Publikumsverkehr ungestörte Nutzung dieser Einheiten - kurze Wege, Einblick in das Bibliotheksgeschehen und direkte Wege zu den Bücherflächen - sind so gewährleistet.

Zur Brandwand hin befinden sich dienende Funktionen wie Druckerei, Poststelle, Bücherbahnhof, WC-Einheiten, Kopierräume.

Im Bereich des Lesesaals nimmt dieser Baukörper außerdem noch das Kompaktmagazin auf, das direkt vom Lesebereich zugänglich ist. Das Freihandmagazin ist komplett im Untergeschoss angeordnet. Anleseplätze, Selbstverbuchung und OPAC-Plätze haben über den Luftraum der Haupttreppe räumlichen Bezug zum Atrium und werden so teilweise natürlich belichtet.

Rupert-Ness-Gymnasium

Wangen i. Allg.

Wettbwewerb  2010

Der L-förmige, 3-geschossige Baukörper, entwickelt sich von der Mitte der Schulanlage nach Süden und schafft so eine Einbindung in das bestehende Schulensemble.

Verwaltungsgebäude der

Nord-West-Ring EG

Frankfurt 1994

Wettbewerb 2. Preis

Der Neubau bildet mit dem angrenzenden Wohngebäude eine gestalterische Einheit, die sich im neu konzipierten Cafégarten zwischen den Verwaltungsgebäuden als Aufwertung des sanierten Literaturhauses fortsetzt.

Inhalt des Wettbewerbes war die Konzeption eines Verwaltungsbaus der Nord-West-Ring Schuh- Einkaufsgenossenschaft auf dem firmeneigenen Grundstück. Zusätzlich galt es, sich mit der Neugestaltung eines bereits bestehenden siebengeschossigen Gebäudes auseinanderzusetzen. Die städtebaulichen Anforderungen im Umgang mit dem parkähnlichen Grundstück an der Bockenheimer Landstraße - in Nachbarschaft zu Palmengarten und Amerikanischem Konsulat sind der zu erhaltende alte Baumbestand, die Erschließung von der Bockenheimer Landstraße und der Siesmayerstraße aus, sowie die räumliche Einbeziehung der bestehenden Bauten.

Resultierend aus den spezifischen Bedingungen des Grundstücks - dem Erhalt der alten, raumbildenden Bäume und der strukturellen Typologie des Viertels - entwickelte sich eine Gebäudeform aus zwei dreigeschossigen, übereinander geschichteten Winkeln, die jeweils auf die bestehenden Raumkanten des Stadtblocks reagieren.

Von der Bockenheimer Landstraße aus erfolgt die Erschließung über eine mehrgeschossige verglaste Eingangshalle, deren visuellen Abschluss der Gartenhof mit der mächtigen alten Buche bildet. Sekundäre Erschließungsmöglichkeiten befinden sich im Bereich der Siesmayerstraße und dem Innenhof bzw. Cafégarten. Die flexible innere Organisation und Struktur des Gebäudes ermöglicht unterschiedliche Nutzungen. Denkbar wäre, den an die Eingangshalle angeschlossenen Teil des Gebäudes an der Bockenheimer Landstraße als Bank zu nutzen oder die zum Hof und zur Siesmayerstraße orientierten Bereiche für Wohn- bzw. Büronutzungen vorzusehen. Im Dialog mit den bestehenden Gebäuden der Nachbarschaft greift im Besonderen die Fassade an der Bockenheimer Landstraße die Fluchten und Proportionen des Literaturhauses auf.

Dienstgebäudes für die Bayerische Landespolizei

Passau

Wettbewerb 2010

Die Gebäudefigur resultiert aus einer den Polizeihof umschließenden Bebauung. Sie definiert klare Raumkanten und fügt sich harmonisch in die städtebaulich sensible Situation ein.

Umbau des Rathauses

Bad Aibling

Wettbewerb 2007

Eine zeitgemäße Stadtverwaltung ist bürgerorientiert und soll sich als Dienstleistungseinrichtung Stadt und Bürgern öffnen. Der Entwurf reagiert mit Offenheit und Transparenz...

'In die Jahre gekommen' ist das 1972 in Stahlbeton-Skelettbauweise errichtete Rathaus von Bad Aibling - baulich und inhaltlich! Eine zeitgemäße Stadtverwaltung ist bürgerorientiert und soll sich als Dienstleistungseinrichtung Stadt und Bürgern öffnen. Die vorgefundene dunkle Erdgeschosszone lädt nicht zum Betreten des Gebäudes ein, sie schreckt eher ab. Wegen der Splitlevel-Erschließung ist das Gebäude nicht behindertengerecht, der Sitzungsbereich ist nicht separat zugänglich und somit nicht für anderweitige Nutzungen konzipiert.

Die vom Auslober beschriebenen Mängel stellen eine Herausforderung dar. Der vorliegende Entwurf reagiert hierauf mit Offenheit und Transparenz. Vom Marienplatz aus ist diese Veränderung deutlich sichtbar, die Erdgeschosszone ist höher und heller, das Foyer erstreckt sich bis zum Mühlbach. Das neue Treppenhaus führt zum offenen Dachgeschoss, dessen auskragendes Dach erzeugt einen Eindruck von Leichtigkeit und stellt den Nutzungswechsel gegenüber den Verwaltungsgeschossen nach außen dar. Dieses Sondergeschoss ist über ein gemeinsames, aber von den Bürobereichen abtrennbares Treppenhaus extern zugänglich.

Das gesamte Gebäude wird behindertengerecht. Durch Wegfall der Splitlevel und Installation der Aufzugsanlage sind alle Ebenen problemlos erreichbar.

Aufstockung, Fassadengestaltung, Fensterbänder und farbige Putzflächen setzen Akzente. Das Gebäude wird, seiner Funktion angemessen, zum bestimmenden Element am Platz, bindet sich aber gleichzeitig durch seine Materialität in die historisch gewachsene Umgebung harmonisch ein.

Die Organisation der verschiedenen Sachgebiete (siehe Piktogramme) und das bürger- bzw. kundenfreundliche Foyer mit Informationsmöglichkeit und Ausstellungsflächen entspricht einem Standard, der seiner Aufgabe als moderner Verwaltungsbau auch in Zukunft gerecht wird.

Eine Besonderheit des Entwurfs ist das transparente Dachgeschoss, ein Sondergeschoss für die Sitzungsräume.
Durch das neue, zum Marienplatz angeordnete Treppenhaus (gleichzeitig Fluchttreppenhaus) mit Aufzugsanlagen ist ein reibungsloser Ablauf im Alltagsbetrieb gewährleistet - gleichzeitig sind, abgetrennt vom Verwaltungsbetrieb oder in dienstfreien Zeiten, verschiedenste Sondernutzungen möglich.

Neben seiner ursprünglichen Aufgabe als Ort für Politik und Versammlung lässt sich das Sitzungsgeschoss, ohne die Verwaltungsgeschosse zu tangieren, als kultureller und bürgernaher Treffpunkt nutzen dient es während der Umbauphasen als 'Ausweichfläche' zur Aufrechterhaltung des Rathausbetriebes.

Konstruktion und Gestalt

Vom Auslober wird ein Umbau bei laufendem Betrieb gewünscht. Als Konsequenz hieraus ergeben sich längere Umbauzeiten und höhere Umbaukosten. Die kostengünstigere Alternative wäre es, die Verwaltung auszulagern und den Umbau mit einem optimierten Ablaufplan durchzuführen. In den Piktogrammen ist eine Grobplanung für das Szenario 'Umbau bei laufendem Betrieb' dargestellt, die in der realen Umsetzung verfeinert und angepasst werden muss.

Das Dachgeschoss wird als konventionelle Massivkonstruktion vorgesehen (STB-Rundstützen, Flach- decken, ...) Gleiches gilt für alle zu erneuernden Bauteile. Die vorhandene Tragstruktur (STB-Stützen, Rippendecken) wird weitestgehend beibehalten.

Das Rathaus erhält eine neue Außenhaut. Dies ist im Hinblick auf den zukünftigen Energieverbrauch und die Unterhaltung unabdingbar. Das umgebaute Rathaus erfüllt den Niedrigenergie-Standard, langfristig steigende Energie- und Unterhaltungskosten werden minimiert.

Neue Fassadenelemente mit 3-fach Verglasung, feingeputzte Brüstungsbänder bzw. WDV-Systeme vor den geschlossenen Wandflächen bestimmen das neue Erscheinungsbild. Den oberen Abschluss bildet das auskragende Dach mit 15-20 cm Wärmedämmung und einer extensiven Begrünung.

Beim Innenausbau kommen pflegeleichte, langjährig bewährte Materialien und Konstruktionen zum Einsatz. Sie entsprechen den aktuellen Standards im Verwaltungsbau.

Detaillierte Beschreibung der Materialien siehe Erläuterungen auf Plan 4.

Ökologie und Nachhaltigkeit

Durch das architektonische Konzept wird sichergestellt, dass die Gebäudestrukturen, im Sinne des öko- logischen Ansatzes, überwiegend natürlich belüftet und belichtet werden. Räume im UG werden mechanisch mit Zu- und Abluft versorgt

Die großen Fensterbänder ermöglichen einen hohen Tageslichteintrag und, bei Öffnung der Flügel, eine natürliche Durchlüftung infolge Thermik und Wind.

Aus den Überlegungen zur Nachhaltigkeit, unter Einbeziehung der kompakten Bauweise und hervorragenden Wärmedämmung, schlagen wir eine Kombination aus Gasbrennwerttechnik (Niedertemperaturtechnik) und einem gasbetriebenen Blockheizkraftwerk vor. Die Optimierung der Anlage setzt für die Gebäudehülle einen U-Wert von ca. 0,25-0,35 (Niedrigenergiestandard) voraus. Optional kann das Konzept im Bereich des Marienplatzes mit geothermischen Sonden, auf den begrünten Dachflächen mit Photovoltaikelementen ergänzt werden.

Zur Kühlung des Sitzungsbereiches ist eine Bauteilaktivierung vorgesehen, die dafür notwendige Kühlenergie wird aus Geothermie gewonnen.

Für die Beheizung werden Niedertemperaturheizflächen (Konvektorheizflächen) vorgesehen.

Raumlufttechnik

Für das Sitzungsgeschoss, das Foyer und optional auch für die Bürozonen wird eine Zu- und Abluftanlage vorgeschlagen, die über die Möglichkeit der Fensterlüftung hinaus auch bei geschlossenen Fenstern für eine optimale Versorgung mit Frischluft und eine Verbesserung der Energiebilanz sorgt. Die RLT-Anlage über dem Dachgeschoss ist mit einer hocheffizienten Wärmerückgewinnung ausgelegt.

Elektrotechnische Anlagen

Die Elektroversorgung des Gebäudes erfolgt aus dem öffentlichen Netz. Zusätzlich wird der elektrische Verbrauch über das Klein-BHKW (ca. 15 kWel) minimiert. Die Anlage kann zusätzlich als Netzersatzanlage für Notstrom und zur Versorgung der Informations- und Kommunikationseinrichtungen genutzt werden.

Die Abwärme wird zur Beheizung bzw. Warmwassererzeugung genutzt.

Zur Reduzierung der elektrischen Energieverbräuche werden Beleuchtungssysteme vorgeschlagen, die bei zonaler Beleuchtung mit geringsten Anschlussleistungen auskommen (Beleuchtungsstärke im Infeldbereich ca. 500 Lux, Anschlussleistung ca. 12 W/m2).

Gemeindezentrum

A - Taufkirchen an der Trattnach

 Wettbewerb 2003

Analog zur Gebäudeform der traditionellen Höfe der Nachbarschaft greifen die Baukörper das Thema des Giebeldaches auf und spielen mit unteschiedlichen Proportionen.

Entwurfsgedanke / Gebäudestruktur

In der Auseinandersetzung mit der vorgefundenen Bebauungssituation Taufkirchens geht der Entwurf von einer klassischen Hofstruktur aus, die durch Auflösung in einzelne Gebäudeelemente die Identität der unterschiedlichen Funktionen herauskristallisiert und gleichzeitig die Maßstäblichkeit zur umgebenden ländlichen Struktur wahrt. Die neue Gruppierung um den geschützten Innenhof definiert ein Zentrum, das nach außen als Ensemble erscheint und die Bedeutung als zentrale Dienstleistungseinrichtung der Gemeinde hervorhebt. Die Konstellation der Baukörper erlaubt sowohl eine klare Funktionsverteilung und Ausrichtung als auch die Öffnung zum Straßenraum und die Durchwegung des Innenhofes.

Die Anordnung des Ensembles gleicht einer auffangenden Bewegung und resultiert aus dem räumlichen Bezug zum Ortskern Taufkirchens und der Ausrichtung zur Bachlandschaft. Mit dem Abrücken von der angrenzenden Wohnbebauung setzt sich das Gemeindezentrum an eine exponierte Stelle und verhindert eine Lärmbelastung seitens der Gastronomie- und Veranstaltungsbereiche.

Analog zur Gebäudeform der traditionellen Bauernhöfe der Nachbarschaft greifen die neuen Baukörper das Thema des Giebeldaches auf und spielen mit unterschiedlichen Proportionen. Darüber hinaus definieren sie sich als eigenständige Kuben, deren kraftvolle Ausstrahlung von der homogenen Gebäudehülle und den gezielten Fassadeneinschnitten ausgeht.

Die orthogonale Anordnung der Baukörper setzt sich in den Freiflächen fort. Durch das entstehende Raster werden klare Bereiche definiert, die sich in Belegung, Materialbeschaffenheit und Zuordnung zu Räumen unterscheiden. Der Vorplatz bildet die halböffentliche Pufferzone zwischen Straße und geschütztem Innenhof. Diagonal über den Platz wandert der Besucher hinaus in die Felder. Die notwendigen Versickerungsgräben werden zu gestaltenden Landschaftselementen.

Grundrissorganisation

Alle Gebäude werden über den zentralen Hof erschlossen. Da das Foyer als Bindeglied für Gastronomie und Mehrzwecksaal fungiert, gliedert sich das Ensemble rein funktional in drei eigenständige Einheiten.

Das Gemeindeamt befindet sich direkt an der Straße und in zentraler Lage. Die Erschließungszone mit Fenster zum Hof sowie der zentrale Wartebereich ermöglichen ein kommunikatives Miteinander. Unterstützt wird dieser Gedanke durch eine offene Raumstruktur, die viel Licht ins Innere lässt. Die publikumsintensiven Bereiche sowie der Personaltrakt befinden sich im Erdgeschoss, Bürgermeisterbüro und der bis unter das Dach reichende Sitzungssaal sind im Obergeschoss angeordnet. Darüber hinaus stellt der Baukörper der Verwaltung einen Puffer zwischen der angrenzenden Wohnbebauung und der Gastronomie dar, die sich in Kombination mit den Parkplätzen in Richtung Bachlauf orientiert. Die Foyerzone mit Garderobe ermöglicht eine großzügige Eingangssituation und verbindet die Gastronomie mit dem Veranstaltungsbereich. Der Festsaal kann unabhängig genutzt werden, die Gaststätte bleibt eigenständig in Betrieb. Sowohl in direkter Erreichbarkeit zum Saal als auch in räumlicher Nähe zur Gastronomie findet das Musikprobenlokal seinen Platz. Gemeinsam bilden die beiden Baukörper die räumliche Kante gen Norden.

Das Gebäude der Feuerwehr orientiert sich als unabhängiges Element ausschließlich nach Süden. Hier befinden sich die Übungsflächen und Stellplätze der Feuerwehr sowie die notwendige separate Zufahrtsmöglichkeit. Die Positionierung innerhalb des Gesamtensembles schafft die Voraussetzung für eine zukünftige Erweiterung gen Osten.

Fassaden / Materialität

Innerhalb der Zweigeschossigkeit der Kuben eröffnen sich differenzierte Raumerlebnisse. Für Veranstaltungs- und Sitzungssaal greifen die Räume bis unter den Dachgiebel, der im Bereich der anderen Funktionen als zusätzlicher Abstellraum nutzbar wird.

Die Fassaden der homogenen Gebäudevolumen zeigen zweierlei Gesichter: Zum Hof hin öffnen sie sich mit großzügigen Fassadenelementen und Foyerzonen, nach außen bestimmen schmale, horizontale Einschnitte das Erscheinungsbild. Diese verstärken durch das Übereckgreifen die Plastizität der Baukörper und lassen sie optisch zu einer Einheit verschmelzen. Trotz Anknüpfung an das traditionelle Hofthema verkörpern die nahezu monolithischen und kantigen Kuben ohne Dachüberstände eine ganz eigenständige Interpretation. Die Beschaffenheit und Farbigkeit der Wand- und Dachflächen ziehen sich zu einem homogenen Gesamteindruck der Gebäudehülle zusammen. Die farbigen Eingangskuben, die Schiebeelemente der großen Fassadenöffnungen und der losgelöste Feuerwehrturm setzen spannungsvolle Akzente und Orientierungspunkte im Gesamtensemble.

Konstruktion / Technische Details

Die geometrisch klare, kubische Formensprache des Entwurfs wird mit ebenso einfachen konstruktiven Mitteln umgesetzt. Verstärkte Stahlbeton-Fundamentplatten als Gründungen (auf hundert Prozent Prokterdichte verdichteten Aufschüttungen - zum Beispiel Steinerde), klassische Details und Verbindungen (homogenes hochwärmedämmendes Ziegelmauerwerk mit Vorsatzdämmschale, Stahlbeton-Flachdeckenkonstruktion, Vollsparrendämmung und Ziegeleindeckung), sowie natürliche Materialien wie Holz oder Natursteinbeläge unterstreichen einen schlichten Anspruch, der seine Eleganz in der Ausformulierung der wenigen einfachen Bauteile erhält.

Als zentrale Wärmeerzeugung wird eine automatische Pelletheizung mit Unterverteilungen in den einzelnen Gebäudeteilen vorgeschlagen. Die einzelnen Gebäudeeinheiten verfügen über separate Regelkreise, die Beheizung der Räume erfolgt über statische Heizflächen. Für die größeren Raumvolumen (Veranstaltungssaal, Gastronomie) ist eine dezentrale Lüftung mit Wärmerückgewinnung und unterstützender Deckenstrahlungsheizung angedacht. Für den Bereich der Fahrzeughalle der Feuerwehr bieten sich ebenfalls Deckenstrahlungsplatten an.

­Erweiterung Neubau BHAK / BHASCH

A - Innsbruck

Wettbewerb 2004

Alt und Neu

Der zugrunde liegende Entwurfsgedanke ist ein prägnanter Baukörper, der sich gleich einer Brücke über das Dach der Turnhalle spannt und einen heiteren Dialog mit den historischen Fassaden des Bestandes eingeht. Mit möglichst geringem „chirurgischen“ Eingriff in und am Hauptgebäude steht die Komplettierung des vorhandenen Ensembles aus Hauptgebäude und nördlichem Anbau zu einer klar begrenzten Gesamtform im Vordergrund. Als Ergänzung zum vorhandenen Pausenfreibereich entsteht auf dem sanierten Dach der Sporthalle eine attraktive Aufenthaltsfläche, die räumliche Mitte der Gesamtanlage. Eine Cafeteria ergänzt das Angebot. Das Pausendeck setzt sich über eine Treppen- und Sitzanlage in den unteren Pausenbereich mit den Sportflächen fort, eine Nutzung als Tribüne ist auch vorstellbar.

Wichtig war der Erhalt der historischen Ansichten bei einer gleichzeitig zeitgemäßen Außendarstellung der Schule – moderne Medien und Lehrinhalte drücken sich in einer klaren Formen- und Materialsprache aus.

Raumprogramm und funktionale Zusammenhänge

Die lineare Organisation der Räume im Erweiterungsbau ist einfach zu erfassen und erlaubt eine schnelle Orientierung. In die bestehenden Abläufe des Schulbetriebs fügt sie sich harmonisch ein. Während die gemeinschaftlich genutzten Einrichtungen wie Bibliothek und Cafeteria im 1. OG an der Schnittstelle zum Altbau angeordnet sind, befinden sich in jedem Geschoss jeweils drei EDV-Räume und ein BWZ. Die Erschließung erfolgt über einen zum Hof verglasten, hellen Flurbereich, an den am nördlichen Ende über einen Steg der gläserne Erschließungsquader anschließt. Die Sanitär-/ Nebenraumbereiche liegen direkt neben dem Treppenhaus in der Fuge zum Altbau, sie können bequem von Haupt- und Erweiterungsbau genutzt werden.

Außenräume und Zugänge

Der Neubau wird im 1. und 2. OG niveaugleich an den Altbau angeschlossen. So wird der Erhalt der angrenzenden Räume ermöglicht und Beeinträchtigungen des laufenden Schulbetriebs während der Bauzeit sind ausgeschlossen. Ein Erschließungskörper mit Aufzug (der Anbau ist dadurch separat für Abendveranstaltungen nutzbar) befindet sich am nördlichen Ende des Erweiterungsbaus und verbindet vom Pausenhof aus alle Ebenen. Darüber hinaus gelangt man sowohl über das Treppenhaus in der Fuge zum Altbau als auch über die Cafeteria auf das Pausendeck.

Die Verfasser regen eine Optimierung der Freiflächen bezüglich einer weiteren Verbesserung des Pausenhofs an. Im derzeitigen Kostenrahmen erscheint eine komplette Neuplanung der Frei- und Sportflächen nicht realisierbar. Der Entwurf geht daher von der Erhaltung der vorhandenen Sportflächen in ihrer jetzigen Form aus. Dabei bleibt der komplette Baumbestand erhalten. Die Stellplätze entlang der Kaiserjägerstraße werden nicht eingeschränkt, für die Unterbringung der Fahrradstellplätze bietet sich eine Optimierung durch neue Fahrradständer an.

Konstruktion/ Materialien/ Fassadengestaltung

Um eine zügige und den Schulbetrieb nicht einschränkende Realisierung des Vorhabens zu gewährleisten, wird ein vorgefertigtes, „leichtes Brückenbauwerk“ als Stahl/ STB-Verbundkonstruktion vorgeschlagen. Bei dem Tragsystem handelt es sich um ein 3-geschossiges räumliches Stabtragwerk als Einfeldträger mit Kragarm. Die Lasten ruhen auf den Altbauwänden (evtl. Verstärkungen) und einem Stützenpaar. Sofern erforderlich sind punktuelle Boden- und Fundamentverbesserungen vorgesehen. Auf diese Art wird das Dach der Turnhalle belastungsfrei überspannt. Die Lasten der Cafeteria werden über die Hauptkonstruktion abgetragen, sie ist quasi „angehängt“.

Im Zuge der Umbaumaßnahme stellt die Sanierung des Turnhallendachs mit der Treppen- und Sitzanlage den größten Eingriff dar.

Um den leichten Eindruck des Brückenbauwerks zu unterstreichen, ist die Fassade mit einer Zinkblechverkleidung und großflächigen Verglasungen vorgesehen. Im Bereich der Fachräume kommen verstellbare Glaslamellen vor den Fensterbändern zum Einsatz, vor der Hoffassade bieten feststehende Zinkblechlamellen ausreichend Sonnenschutz. Die Sondernutzung der Bibliothek ist durch das große „Lesefenster“ an der Westfassade nach außen ablesbar. Für das Dach wird eine extensive Begrünung vorgeschlagen, die evtl. je nach Nutzerwunsch durch solare Anlagen ergänzt werden kann.

Bei der Gestaltung des Pausendecks ist ein homogener Plattenbelag im Splittbett mit einzelnen extensiv begrünten Bereichen vorstellbar, die Treppenanlage aus Betonfertigteilen erhält in den Sitzbereichen Holzauflagen aus witterungsbeständigem Nadelholz (z.B. Lärche), dessen Materialität sich in den Sitzbänken der Pausenfläche fortsetzt.

The New Building of the National Library of the Czech Republic

CZ - Prag

Internationaler Wttbewerb 2006

In contrast to an open attitude stands the element of national collection - the treasury of Czech literature. The intellectual centre of the National Library seems barred from the outside while admitting entry to a selected person subgroup only.

The New National Library of the Czech Republic – General Report

Die New National Library reagiert als signifikanter, würdevoller Solitär am Rande des Letenska Plateaus auf die unterschiedlichsten thematischen Herausforderungen, die an ein modernes Bibliotheksgebäude gestellt werden. Während Bibliotheken ursprünglich Orte des Bewahrens und Beschützens von Büchern waren und sich durch einen introvertierten und von der Außenwelt abgeschotteten Bautypus auszeichneten, hat sich das Bibliothekswesen - nicht nur auf technischer Ebene - weiterentwickelt. Wir erleben heute einen modernen kulturellen Ort der Begegnungen, einen Ort für Bildung, Forschung und Entertainment, der seine innere Erlebniswelt nach außen zeigt und die Besucher zum Betreten einlädt.

Im Gegensatz zu dieser offenen Haltung steht das Element der nationalen Sammlung – die Schatzkammer der tschechischen Literatur. Das intellektuelle Zentrum der National Library gibt sich nach außen verschlossen, und gewährt nur einem ausgewählten Personenkreis Zutritt.

Der Entwurf leitet aus den zuvor beschriebenen Bedingungen drei, in der Gestaltung klar ablesbare, Elemente ab; deren räumliche, materielle und inhaltliche Ausformulierung unterscheiden sich, bilden aber dennoch ein harmonisches Ensemble.

Diese Elemente sind

- ein geschlossener Gebäuderiegel, der sich mit schützender Geste zu einem gemeinsamen Dach entwickelt,

- die offene Main Library Hall, die sich zum Park öffnet und ihr Innenleben erkennen lässt

- der monolithische, geheimnisvolle Turm des Nationalarchivs

Der Bibliotheksneubau versteht sich als Teil des Parks. Dieser stellt die attraktivste Seite des Wettbewerbsgebietes dar und erlaubt vielfältige Ausblicke ins Grüne. Dieser Naturbezug bietet eine besondere Aufenthaltsqualität in den Lesebereichen und ist in der klaren Zonierung der Grundrisse ablesbar.

Auf der Westseite definiert die Bibliothek den Library Square, der sich niveaugleich aus dem  Letenské sady entwickelt und sich gegenüber der Milady Horákove-Straße abhebt. Eine repräsentative Treppenanlage vermittelt zwischen den unterschiedlichen Höhen und wirkt als betonendes, stadträumliches Element zur Straße. Das bewusste Abrücken, sowohl von der Straßenflucht als auch von der direkten Nachbarbebauung, betont die Eigenständigkeit des Solitärs.

Räumliche und funktionale Verknüpfungen

Die National Library gliedert sich allgemein in drei Hauptbereiche:

- Turm der Nationalsammlung, unterirdische Archive,

- Publikumsbereich mit offenen Magazinen, Arbeitsplätzen und Leseräumen

- Mitarbeiterbereich mit Arbeitsplätzen und Räumen zur temporären Bücheraufbewahrung

Herz und Seele der Tschechischen Nationalbibliothek ist der Turm der national archival collection. Bereits von weitem ist er als höchster Punkt des Gebäudes wahrnehmbar. Er stellt im Inneren einen allgegenwärtigen Bezugspunkt dar - für jeden Besucher erlebbar, aber nicht zugänglich. Die national archival collection bildet einen autarken Bereich innerhalb des Bibliotheksbetriebs. Im 1. UG und im 3. OG gibt es punktuelle Eintrittsmöglichkeiten.  Mit Ausnahme einzelner markanter Fassadenöffnungen in den Arbeitsbereichen der oberen Geschosse ist die Hülle des Turms komplett geschlossen - ein massiver Tresor für einen kostbaren Inhalt, umhüllt von einer transluzenten Glashaut.

Der Library Square ‚sammelt’ die verschiedenen Bewegungsrichtungen und geht in den Foyerbereich der Bibliothek über. Café und bookshop flankieren den Eingang, lassen sich zur Außenfläche öffnen und beleben den Platz.

Vom Foyer aus erreichbar sind book-shop, Café, lecture-theater, lecture hall sowie Garderoben- und Sanitär-Bereich im UG (hier ist auch der Eingang von der Tiefgarage). Im direkten Anschluss befindet sich die Main Library Hall mit ersten Informationsmöglichkeiten, Zugang zu den verschiedenen Serviceeinrichtungen und Leseplätzen auf der Parkseite. Sicherheitsfragen und Zugangskontrolle werden im Rahmen eines zentralen Kontrollpunkts gelöst, der sich am Übergang vom öffentlich nutzbarem Veranstaltungs- und Gastronomiebereich zur eigentlichen Bibliothek befindet. Gastronomie und Veranstaltungsräume können so auch außerhalb der Öffnungszeiten genutzt werden. Durch eine zentrale Haupttreppenanlage und einen, in allen Ebenen wiederkehrenden, zentralen „Startpunkt“ ergeben sich gut überschaubare und kontrollierbare Publikumsströme.

An der Ecke des Turms gelangt der Leser über die Haupttreppe auf die einzelnen Ebenen des open stack mit den nach außen, zum Park orientierten Arbeitsplätzen, Leseräumen und Aufenthaltsbereichen. Eine gebäudehohe Fuge, in die sich einzelne clubrooms schieben, trennt den Verwaltungs- und Mitarbeiterbereich vom Rest der Bibliothek und macht das Gebäude in seiner gesamten Höhe erlebbar.

Parliament Library und Restaurant befinden sich im fünften OG. Somit ist vor allem der parlamentarische Teil der Bibliothek vom allgemeinen Publikumsverkehr abgetrennt und separat benutzbar. Das Restaurant verfügt über eine vertikale Verbindung ins EG und ist damit direkt an den Veranstaltungsbereich (lecture theater) angeschlossen.

Sämtliche publikumsfreien Mitarbeiterbereiche befinden sich im westlichen Gebäudeteil. Die Background workplaces der Main Library Hall und die einzelnen Verwaltungseinheiten sind auf 5 Geschossebenen organisiert. Alle Arbeitsplätze sind natürlich belichtet und belüftet. Die nach außen ablesbaren Büroeinheiten umschließen auf allen Ebenen die notwendigen Bücherflächen für Zwischenlagerung und Bearbeitung. Diese erfüllen die selben Bedingungen wie die Archivräume in den Untergeschossen. Vertikale Erschließungskerne (vertical communications) sorgen für einen einfachen Transport der Bücher (telelift). Dabei erfolgt die horizontale Verteilung der Medien in den Untergeschossen.

Über die am westlichen Rand des Grundstücks befindliche Zufahrtsstraße erreicht man die Tiefgarage. Die Anlieferungszone befindet sich zentral im Bereich der vertikalen Erschließungen und garantiert so einen problemlosen Transport der Bücher und Materialien. Die restlichen Flächen in den Untergeschossen dienen hauptsächlich der Archivierung von Büchern. Die notwendigen Service- und Haustechnikflächen für die Untergeschosse sind im 2. UG angeordnet. Weitere Technikräume befinden sich im 6. OG.

Gestalt, Konstruktion, Technik und Ökologie

Die drei Gestaltelemente drücken sich in unterschiedlichen Materialitäten aus: Die geschlossenen Fassadenbereiche des vom Boden abgelösten Körpers erhalten eine Hülle aus poliertem Naturstein, in den flächenbündig die gebänderten Fassadenstreifen eingelassen sind. Multifunktionsgläser begrenzen die Offenheit der Main Library Hall, ohne die Sichtbezüge nach außen zu stören. Der dunkle, geschliffene Naturstein des Bücherturms, lässt sich hinter der transluzenten Verglasung nur erahnen, seine reliefartige Struktur wird durch eine effektvolle Beleuchtung sichtbar und löst sich nach oben auf.

Als Tragstruktur des Gebäudes ist eine Stahlbetonkonstruktion in Ortbeton vorgesehen. Im Bereich der Untergeschosse werden die Bodenplatten und erdberührten Wände als wasserundurchlässige, mehrschichtige ‚Weisse Wanne’ ausgeführt. Für die Dächer ist eine Metalldacheindeckung vorgesehen. Die Fußbodenaufbauten werden nach den jeweiligen Anforderungen ausgewählt; hierbei kommen robuste, jedoch edle Materialien zum Einsatz.

Alle Arbeits-, Büro- und Lesebereiche werden natürlich belichtet. Entsprechend der Nutzung sind ergänzende, künstliche Arbeitsplatzbeleuchtungen vorgesehen. Als durchgängiges Gestaltungselement wird eine, in die Bücherregale integrierte, Grundbeleuchtung vorgeschlagen. Das nach oben strahlende Licht erhöht die Raumhelligkeit und unterstreicht den „leichten“ Gesamteindruck.

Im Bereich der Verwaltung und in Bereichen, in denen keine Gefährdung durch Wasser besteht, wird in Abhängigkeit des Brandschutzgutachtens eine Nass-/Trockenanlage vorgesehen.

In den Magazinen und im Nationalarchiv ist eine automatische Löschanlage mittels INERGEN vorgesehen. Inergen ist nicht toxisch, erstickt Feuer durch Sauerstoffverdrängung und gewährleistet für eine gewisse Zeit die Versorgung des menschlichen Körpers mit Sauerstoff. Es schützt Menschen während des Löschvorganges durch beigemengte Gase zur Stimulierung der Atmung und beugt dabei durch unverminderte Sichtfreiheit einer möglichen Panik (wegen Atemnot durch verringerten Sauerstoffgehalt der Luft) vor. Die Erarbeitung eines detaillierteren Brandschutzkonzepts ist Aufgabe der Phase II.

Entsprechend den verschiedenartigen Raumanforderungen sind differenzierte Klimaanlagen notwendig. Zur Steuerung des Raumklimas in den großvolumigen, offenen Bibliotheksbereichen erscheint der Einsatz einer zentralen Anlage angebracht. Im Bereich der geschlossenen Magazine werden die beson­deren Anforderungen der Buchlagerung durch eine separate Klimatisierung gewährleistet. Alle Arbeitsbereiche der Mitarbeiter sind natürlich belichtet und belüftet.

Um die natürlichen Ressourcen weitestgehend zu schonen, schlagen wir einen Energieverbund aus folgenden Komponenten vor:

- Kesselanlage – alternativ Fernwärme

- Blockheizkraftwerk - Kraft-Wärme-Kopplung

- Absorptionskälte

- Nutzung der Erdenergie (Geothermie)

- Betonkernaktivierung

Der Installationsgrad an „Ökotechnologien“ hängt neben wirtschaftlichen und energetischen Überlegungen primär von dem nach außen darzustellenden technologischen Anspruch des Nutzers ab. Beispielsweise können auf den Dachflächen Photovoltaikelemente, Solarkollektoren oder ähnliche Solaranlagen installiert werden, welche die Gesamtenergiebilanz des Gebäudes positiv beeinflussen. Die Erarbeitung eines detaillierten Technik-Konzeptes erfolgt in Phase II. Die für technische Anlagen notwendigen Flächen befinden sich im 2. UG und im Dachgeschoss.

BZA - Berufs- und Weiterbildungszentrum

CH - Altstätten

Wettbewerb 2006

Als Reaktion auf die bestehenden Bauten der Bildstraße wird die „Lücke“ zwischen Senioren-, Kinderheim und Primarschule mit einem kompakten 3-geschossigen Baukörper geschlossen, der sich in Volumen und Höhenentwicklung an seinen Nachbarn orientiert.

Ortsbauliches Konzept

Das Nord-Süd ausgerichtete Berufs- und Weiterbildungszentrum überbaut den vorhandenen Kommandoposten, definiert mit einem auskragenden 2-geschossigen Bauteil eine Raumkante zu den Außenanlagen der Schulanlage Schöntal und bildet gleichzeitig zur Bildstraße hin einen klaren Eingangsplatz und Aufenthaltsbereich.

Dieser Platz ist über eine Anlage mit Sitzstufen locker mit den angrenzenden Freiflächen verbunden. Das BZA ist ein Baustein im Ensemble von Berufs- und Weiterbildungszentrum, Primarschule mit Sporthalle und den dazugehörigen Freiflächen.

Die Verbindung zwischen Bildstraße und Primarschule wird über einen Fuß-/ Veloweg (Notzufahrt) hergestellt, der in die neue Zufahrt zum Schulgelände übergeht.

Der Vorplatz auf Straßenniveau ist mit einer Reihe von Lichtstelen gefasst, die ihn räumlich definieren, jedoch nicht abgrenzen. Er stellt eine attraktive Vor- und Pausenzone dar, ohne eine Überschneidung mit den Bereichen der Primarschule zu provozieren.

Architektur

Die Erschließung des BZA erfolgt von der Bildstraße aus. Der überdachte Pausenbereich (Rücksprung neben der Mediathek) formuliert den Eingang. Der auskragende Riegel, der den Fuß-/ Veloweg in West-Ost-Richtung kreuzt, leitet zum Haupteingang ohne den Blick in die grünen Außenanlagen der Schulanlage zu verstellen.

Der fließende Übergang von Foyer, Aula und Schüleraufenthaltsraum für flexibel nutzbare Raumkombinationen, gute Orientierung und eine lichtdurchflutete ‚Herzzone'. Zentrales Gestaltungselement dieses Raumes ist die Haupttreppe, die hinter einem ‚gläsernen Vorhang' die vertikale Verbindung aller Ebenen darstellt.

Gleichzeitig trennt sie auf leichte Art den Verwaltungsbereich von der belebten Mittelzone.

Auf der gegenüberliegenden Seite befinden sich Mediathek, Lehrerzimmer und Lehrerarbeitsplätze. In der Nord-West-Ecke des Gebäudes liegt ein notwendiges Treppenhaus mit Ausgang ins Freie, ein weiteres befindet sich am Ende des auskragenden Klassenriegels.

Der Kommandoposten im UG bleibt mit allen Zu- und Eingängen uneingeschränkt erhalten, die Neben- und Technikräume sind vorgelagert. Eine Unterrichtsnutzung ist hier nicht vorgesehen. Aufzug und Treppenanlage garantieren eine reibungslose Nutzung.

Material und Konstruktion

Eine klar gegliederte, homogene Fassade, ein harmonisches Spiel der Proportionen zwischen geschlossenen Wandflächen, Fensterflächen und großflächigen Verglasungen geben dem neuen Schulhaus eine einprägsame Gestalt, die sich harmonisch in den Kontext einfügt. Es handelt sich um eine einfache STB-Ortbeton-Konstruktion mit Stützen und Flachdecken (optional Fertigteilkonstruktion), die den bestehenden Kommandoposten überbaut. Im Zivilschutzbereich werden die Lasten über eine Lastverteilungsplatte in die vorhandene Konstruktion eingeleitet.

Der Ausbau wird durch robuste und reduzierte Materialien geprägt - geschliffene Asphaltböden, Holz/ LM-Fenster, ruhige Schrankwandzonen sowie der Einsatz von Glas als ‚Vorhang' im Bereich der Haupttreppe und beim Glasdach über der Aula sind hierbei gestaltsprägend.

Zur Verbesserung der Akustik kommen in den Randbereichen der Klassenräume und in den Flurbereichen zur Aula hin, je nach Erfordernis, gelochte Deckenplatten zum Einsatz. Den oberen Abschluss bildet eine Flachdachkonstruktion mit extensiver Begrünung und Photovoltaik-Elementen.

Ökologie

Durch das architektonische Konzept wird die Gebäudestruktur im Sinne des ökologischen Ansatzes überwiegend natürlich belüftet und belichtet werden. Die nicht natürlich belüfteten Räume im UG werden mechanisch mit Zu- und Abluft versorgt. Große Glasfassaden ermöglichen einen hohen Tageslichteintrag und, bei Öffnung eines Teils der Glasfelder, eine natürliche Durchlüftung infolge Thermik und Wind. Aufgrund der sehr kompakten Bauweise, der guten Wärmedämmung im Fassadenbereich und unter Einsatz solarer Pufferräume (Aula) erreicht das Gebäude eine spezifische Heizlast von ca. 6 W/m2.

Die dafür notwendige Wärmeenergie lässt sich ausschließlich über Geothermie bzw. Grundwasser und ein Klein-BHKW gewinnen. Um im Winter das erforderliche Wärmeniveau auch für die Brauchwarmwasserbereitung zu erreichen, wird eine Wärmepumpe in den Kreislauf eingebunden.

Die erforderliche Antriebsenergie für die Pumpe wird über eine Photovoltaik-/ Batterieanlage sichergestellt. Dieser Energieverbund macht es möglich, die natürliche Energiequelle auch für eine eventuelle Kühlung zu nutzen (Bauteilkühlung).

Um bei größeren Veranstaltungen in der Aula den dabei notwendigen Frischluftbedarf zu gewährleisten, können an den Fassaden und im Dachbereich Glasfelder bedarfsgerecht geöffnet werden.

Primarschule

FL - Eschen 2003

Wettbewerb 1. Stufe

Die Gebäudestruktur reagiert auf die besondere topographische Situation - lehnt sich zum einen gegen den Hang und streckt zum anderen ihre Finger in die Landschaft hinaus.

Die heutige Primarschule an der Simsgasse in Eschen wurde im Jahre 1956 als Realschule des Landes ihrer Zweckbestimmung übergeben und 1973 mit einem provisorischen Klassentrakt erweitert. Seit 1981 dient sie der Gemeinde Eschen als Primarschule und beherbergt heute etwa zweihundert Schüler/Innen. Gemäß den Bevölkerungsprognosen ist in circa fünfzehn Jahren mit einem Anstieg auf dreihundert Schüler/Innen zu rechnen.

Das Raumgebot muss den zeitgemäßen Erfordernissen einer Primarschule angepasst werden, so dass ein Um- bzw. Neubau am bestehenden Standort erforderlich wird.

Um das geforderte Raumprogramm mit all seinen Qualitäten inklusive einem Veränderungspotential für die Schule sinnvoll zu realisieren, wurde ein eigenständiger Neubau vorgeschlagen.

Gleich einer Stützmauer legt sich das Hauptgebäudevolumen an den Hang und bildet das Rückgrat für die gesamte Schulanlage. Die Gebäudestruktur reagiert mit einer Dreigeschossigkeit sensibel auf die örtlichen Gegebenheiten und hält respektvollen Abstand zur Nachbarbebauung.

Die Schultrakte strecken sich als Gebäudefinger in die Landschaft, so entsteht auf der darunter liegenden Erdgeschossebene eine starke Durchlässigkeit und Transparenz. Die Erschließungsbewegung fliesst von der Ortschaft aus durch den Gebäudekomplex als interne Schulstraße in die freie Landschaft hinaus.

In direkter Erreichbarkeit von der Simsgasse fügt sich der Kindergarten als eigenständige Einheit mit separater Erschließung in die Gebäudestruktur ein. Die Eingangshalle bildet das Herz der Schule, von hier aus sind alle einzelnen Bereiche erreichbar, was eine dezentrale Nutzung und Erschließung aber nicht ausschließt. Im Erdgeschoss befinden sich alle außerschulischen Bereiche, während die internen Nutzungen in den Obergeschossen angeordnet sind. Alle Funktionen gliedern sich in klar ablesbare Zonen. Sportflächen und Hallen sind in einer Einheit zusammengefasst, die sich über die Nachbarparzellen erweitern lässt. Im Zuge der geplanten Realisierung der Schulanlage in mehreren Bauabschnitten werden die Unterrichtsräume, die Spezialklassen sowie die Sporthalle als Erweiterungseinheit in Verlängerung des langgestreckten Gebäuderückens ausgebildet.

Die gesamte Schulanlage ist barrierefrei ausgebildet. Weitestgehend bewegt sich die Gebäudestruktur auf Eingangsebene 470.0, die Höhenabstaffelung erfolgt über die Aula, zu den Sportflächen bis hin zum Niveau des Kindergartens auf 463.0.

Die horizontale Gliederung der Fassade mit langen Fensterbändern folgt dem Prinzip der Höhenstufen der umgebenden Landschaft. Holzschindelverkleidungen und Glas bilden das Wechselspiel aus rauen, natürlichen und glatten, transparenten Oberflächen.

Schloss Dornberg

Gross Gerau

Wettbewerb 2003

Durch die Aktivierung der Gesamtfläche bildet die historische Anlage der ehemaligen Wasserburg den Rahmen für ein differenziertes Angebot an Innen- und Außenflächen als Ergänzung zum Naherholungsgebiet Fasanerie.

Die Neugestaltung der Schlossanlage Dornberg folgt dem Wunsch des Landkreises Gross-Gerau nach Reaktivierung und Aufwertung des Gesamtareals. Das Schloss soll in seinem Charakter als alte Wasserburg erlebbar und der Öffentlichkeit als Kulturdenkmal zugänglich gemacht werden. Für den Innenhofbereich ist ein schlüssiges Freiflächenkonzept notwendig, als zentrale bauliche Ergänzung soll ein Gebäude zur Unterbringung der Volkshochschule realisiert werden.

Schloss Dornberg ist geprägt durch sein vielfältiges Äußeres: Elemente aus verschiedenen Jahrhunderten und die landschaftliche Modellierung der früheren Burganlage bestimmen die Situation. Entwurfsziel ist es, die schwer wahrnehmbare Vielfalt der Anlage hervorzuheben und ein enges Zusammenspiel von Alt und Neu zu entwickeln. Mit dem vorliegenden Konzept zum Neubau der KVHS wird die Großzügigkeit des Vorburgbereiches unterstrichen: Konzentriert an einer Stelle, formuliert der markante Baukörper eine Durchlässigkeit im Erdgeschoss und fügt sich respektvoll in die Gesamtanlage ein. Die bewusste Distanz zur Umfassungsmauer stellt den historischen Bestand frei und macht ihn wieder zugänglich und erlebbar.

Der Neubau mit deutlicher Signifikanz nach außen wird zum Kernelement der gesamten Anlage:  Im Erdgeschoss bietet er neben dem Gastronomiebereich in direkter Anbindung an Aussenterrasse und Freiflächen die notwendige Infrastruktur für Open-Air-Veranstaltungen und die auch extern nutzbaren Räume der KVHS. Prägnantestes Element des Neubaus ist ein Holzkubus, in dem die zusammenschaltbaren Schulungsräume untergebracht sind. Seine Dachterrasse bietet zusätzlichen Raum für Außenveranstaltungen. Unter den Kubus schiebt sich ein gläserner Baukörper: Hier befindet sich das Restaurant - der Zugang erfolgt zum einen über eine Rampe zwischen Erschließungskern und Glaskörper, zum anderen über Trittsteine zur Vorburg hin. Ein drittes Element verknüpft die beiden Baukörper. Es verläuft als Aussenterrasse entlang der Umfassungsmauer, faltet sich am westlichen Ende nach oben und durchstösst den Holzkubus. Im Untergeschoss befinden sich Küche, Lager, WC und Nebenräume.

Die separate Lage des Forstamts bietet gute Voraussetzungen für einen Umbau des Altbaus zur Verwaltung der KVHS. Die Büros fügen sich sinnvoll in die vorhandene Struktur ein - die räumliche Nähe zum Neubau ermöglicht eine problemlose Anbindung, trotzdem bleiben Aspekte wie getrennter Zugang und Abschließbarkeit des Verwaltungsbereiches gewährleistet. Jeweils gruppiert um eine großzügige Diele sind alle erforderlichen Räume auf zwei Geschossen untergebracht. Archiv, Nebenräume und Haustechnik befinden sich im UG, die Hausmeisterwohnung im Dachgeschoss. Die ältesten erhaltenen Bauwerke der Anlage befinden sich im östlichen Bereich: auf einer Blickachse liegend definieren die beiden Torbauten die Eingangssituation zum Burgberg. Der Torbau wird, als Pendant zum südlichen Gebäude, um ein (früher vorhandenes) Dach ergänzt. Durch die Entfernung aller nachträglichen Einbauten und der Ausbildung eines gläsernen Raumabschlusses gewinnt der südliche Torbau wieder an Grosszügigkeit und Durchlässigkeitin geöffnetem Zustand wird er Bestandteil des Außenbereichs. Als flexibel nutzbarer Innenraum ist sowohl eine Einbeziehung bei öffentlichen Veranstaltungen in der Vorburg, als auch eine Nutzung bei Feiern auf der angrenzenden Terrasse möglich.

Zur besseren Lesbarkeit der ehemaligen Wasserburg wird durch ein reduzierte Freiflächengestaltung der radiale Charakter der Anlage wieder herausgearbeitet. Abgegrenzt durch Mauern, Geländekanten oder Wasser ermöglichen die Torbauten, Stege und Treppen punktuelle Zugänglichkeit zu den verschiedenen Bereichen.

Der westliche Eingang, nahe des Parkplatzes an der Bundesstraße, dient als separater Zugang für die KVHS. Die östliche Eingangssituation liegt in Blickachse zum Burgberg. Ein zweiter Weg entlang der Umfassungsmauer vermittelt die topographische Einbindung der Anlage und den Übergang zwischen künstlichem und natürlichem Landschaftsraum.

Der historische Mauerbestand rahmt die Anlage und wird zum Rücken von Terrassen und Bühne. Das Spiel von Vegetation u. Bodenbelag kennzeichnet die verschiedenen Nutzungsmöglichkeiten der Freiflächen. Innerhalb der künstlich angelegten Burganlage prägen harte Kanten (Mauern, Höhenversprünge) die Übergänge zwischen den einzelnen Zonen, während im umgebenden natürlichen Landschaftsraum die Grenzen fließend sind.

Laborgebäude Institut für

Molekulare Biotechnologie e.V.

Jena

Wettbewerb 2004

Ein einladendes und offenes Gebäude, das sich als Forum für internationale Forscherteams versteht und den Austausch der Wissenschaftler untereinander fördern und anregen soll.

Inspiriert wird der dargestellte Entwurf von einem zentralen Aspekt der Arbeit des Instituts für Molekulare Biotechnologie - der Auseinandersetzung mit dem menschlichen Erbmaterial. Er greift das Thema der DNA-Struktur auf und überträgt sie abstrahiert in eine Gebäudeform.

Grundlegender Entwurfsgedanke ist ein Prinzip von zwei Strängen, die über ihre Verbindungselemente zu einer funktionierenden Gesamteinheit zusammen wachsen.

Der Baukörper setzt sich aus zwei schlanken, langgestreckten Elementen zusammen. Dem Schwung der Straße folgend formuliert der nördliche Gebäudestrang eine dynamische und einprägsame Geste, die die Eingangssituation zum südlichen Beutenberg-Campus betont. Er fungiert stadträumlich und topographisch als fassendes Gegenüber. In Fortsetzung der bestehenden Laborgebäude dient der südliche Gebäuderiegel als stabilisierendes Rückgrat.

Der neu definierte Beutenbergplatz bildet das Entrée zur Institutsanlage und stellt in der Platzabfolge ein Pendant zu den Gebäuden des Beutenbergcampus und deren Vorzonen dar. Der Zugang von dort zum IMB ist durch die neu gestaltete Fußgängerunterführung weiterhin gegeben. Dieser zentrale Platz stellt eine klare, eindeutige Eingangssituation sowohl für den Neubau als auch für die bestehenden Institutsgebäude dar, Außen- und Innenraum verbinden sich hier niveaugleich. Unter dem straßenseitigen Riegel leitet ein Wasserbecken zum Eingang, eine Bank lädt zum Verweilen ein. Aus der Anordnung der beiden Gebäudestränge ergibt sich eine trichterförmige Aufweitung des Foyers und eine damit verbundene Öffnung zum Platz hin.

Die Realisierung in zwei Bauabschnitten funktioniert im spiegelbildlichen Anordnen der Nutzungen, ein unabhängiges Funktionieren der Gebäudeteile ist gewährleistet.

Die Dreigeschossigkeit der Baukörper wird durch das Zurückspringen der Fassade und die partiell aufgeständerten Obergeschosse aufgebrochen. Für die Arbeitsbereiche in den oberen Ebenen bedeutet das eine Minimierung der Lärmbelastung von der Winzerlaer Straße. In direkter Erreichbarkeit auf gleicher Ebene befinden sich die dienenden, im Erdgeschoss die allgemein genutzten Räume. Die vorliegende Grundrissfigur stellt eine Neuinterpretation des "klassischen Dreibunds" dar, die für Gemeinschaft, Kommunikation und Gespräch sehr gut geeignete Mittelzone wird zum verbindenden Element der beiden Hauptstränge. Die zentrale, mehrgeschossige Halle verknüpft alle Bereiche miteinander und ermöglicht eine großzügige Transparenz. Gezieltes Verabreden zum Kaffee oder zufällige Begegnungen an den Meetingpoints begünstigen Spontaneität und Kreativität und werten die wissenschaftliche Arbeitsatmosphäre auf. Geschützt durch den Riegel zur Strasse werden die Laborbereiche im rückwärtigen ruhigen Gebäudebereich angeordnet und bilden mit den bestehenden Institutsgebäuden eine räumlich zusammenhängende Laborspange.

Neben dem konzentrierten Arbeiten ergeben sich hier dank großflächiger Fassadenöffnungen weitläufige Ausblicke in die Landschaft, der südlich angrenzende "Institutsgarten" bietet Erholung in den Pausen oder auch den Rahmen für kollegiale Gespräche im Park. Der nördliche Gebäudestrang an der Winzerlaer Straße orientiert sich zum Campus. Die im Bereich der Dunkelraumzonen geschlossene Fassade öffnet sich mittig im Bereich der Bürozone und zeigt dort ein lebendiges und einprägsames Erscheinungsbild. Hier wird die angestrebte Transparenz bis in die zentrale Halle hinein deutlich. An den Enden wird der Strang durch die Einheiten der dienenden Räume abgeschlossen.

Die Verbindung zu den bestehenden Institutsgebäuden erfolgt jeweils im 1. und 2. OG über Stege (zu Gebäude A 2 zusätzlich im UG), die direkt an die Erschließungseinheiten des Neubaus anknüpfen.

Die zentrale Halle dient der Kommunikation und der Vernetzung der einzelnen Institutsbereiche. Auf den Obergeschossebenen befinden sich Servicestationen und Aufenthaltsbereiche, die eine zentrale Erreichbarkeit für alle bieten und ein Maximum an Interaktion zwischen den Arbeitsgruppen ermöglichen.

Lichte Ebenen, Stege und Brücken schaffen die Verbindung von Labors und den zugeordneten Dunkelräumen und erlauben eine spannungsvolle Verknüpfung der Gebäudeteile horizontal wie vertikal. Die Transparenz der Halle und der angrenzenden Arbeitsbereiche unterstreicht den kommunikativen Charakter des Gebäudes und gibt zahlreiche Ein- und Ausblicke frei.

Der Verfasser begegnet somit dem Wunsch des Nutzers nach einem einladenden und offenen Gebäude, das sich als Forum für internationale Forscherteams versteht und den Austausch der Wissenschaftler untereinander fördern und anregen soll. Neben den grundlegenden Anforderungen für modernes wissenschaftliches Arbeiten eröffnet vor allem die Mittelzone Raum für verschiedenste Anlässe, informelle Präsentationen, Vorträge, Feiern, ...

Das äussere Erscheinungsbild des Gebäudes wird durch eine homogen gestaltete Glasfassade geprägt. Vor die gedämmten STB-Wände zieht sich eine Hülle aus rahmenlosen, punktgehaltenen und bedruckten Glaselementen. In den Labor- und Bürozonen kommt eine 2-schichtige Fassade zur Ausführung:

Vor der zurückspringenden raumabschließenden LM-PR-Konstruktion mit Öffnungsflügeln sitzen elektrisch verstellbare, bedruckte, vertikale Glaslamellen, die als Schall- und Sonnenschutzelemente funktionieren. Im geschlossenen Zustand verbinden sie sich zu einer homogenen Hülle - im Tagesverlauf verändert sich der Gesamteindruck auf spielerisch leichte Weise.

Museum des 20. Jahrhunderts

Nürnberg 1991

Wettbewerb - engere Wahl

Ausgangsituation

Im Zuge der Realisierung der Nürnberger Kulturmeile visierte die Stadt Nürnberg als erstes Projekt die Planung des Staatlichen Museums des 20.Jahrhunderts an.

Der Standort befindet sich, nach Empfehlungen eines vorausgegangenen städtebaulichen Wettbewerbes, in der historischen Altstadt, umgeben von mittelalterlichen Befestigungsanlagen und dem Stadtgraben, der als Grüngürtel die Altstadt umschließt.

Entwurfsgedanke / Gebäudestruktur

Das Museum des 20.Jahrhunderts dient neben den bereits bestehenden Kulturbauten und deren baulichen Erweiterungen der Ordnung und Gestaltung des Quartiers.

Das Konzept reagiert auf die Besonderheit der Verflechtung im städtischen Raum, mit dem Ziel, eine Gebäudeform zu entwickeln, die zum einen dem Gedanken des 'öffentlichen Gebäudes' und zum anderen der Einbindung in die Proportionen des Stadtbildes gerecht werden kann.

Das Museumsgebäude zeigt sich als klar gegliederte Struktur, bestehend aus einem 3-geschossigen Kubus, der durch einen frei gestalteten, schwungvoll geformten 2-geschossigen Baukörper gefasst wird.

Eingangshalle und Vortragssaal, der vorgelagerte Platz, ein Innenhof mit Übergang zum neuen Design-Zentrum sowie die zusätzlichen Wegeverbindungen gestalten sich als räumliche Einheit, deren Prinzip folgend sich alle Einrichtungen wie Gastronomie, Läden und Galerien platzieren.

Entwurfsgedanke ist es, einen Museums-Typ zu entwickeln, in dem Kunst und Kommerz, Ausstellungen und Galerien mit dem öffentlichen Raum korrespondieren.

Durch ein differenziertes Flächenangebot, verschiedenste Räume unterschiedlicher Proportionen innerhalb des Gebäudes bietet sich eine Bandbreite an Möglichkeiten, Gegenwartskunst und Design in einem spannungsvollen Nebeneinander zu präsentieren und somit eine Plattform für Begegnung und kulturellen Austausch zu schaffen.

Oberstufenzentrum

CH – Wildhaus - Alt St. Johann

Wettbewrb 2006

Wie selbstverständlich wird das Projekt rücksichtsvoll im oberen Bereich des Hanges eingeführt und lässt den Eindruck weitläufiger Wiesenflächen bestehen. Der kompakte, talseitig 3-, bergseitig 2-geschossige Baukörper führt zu großen, gut nutzbaren Außenräumen.

Das Wettbewerbsgrundstück ist geprägt von weitläufigen Wiesenflächen und der besonderen topographischen Lage. Es wird räumlich begrenzt von einer kleinteiligen Wohnbebauung im Nordwesten, der Staatsstraße im Osten und dem Hotel ‚Sternen’ im Süden. Wie selbstverständlich wird das Projekt rücksichtsvoll und platzsparend im oberen Bereich des Hanges eingeführt. Die Längsseite des klar geformten Volumens ist parallel zur Straße ausgerichtet. Der kompakte talseitig 3-, bergseitig 2-geschossige Baukörper führt zu großen, gut nutzbaren Außenräumen. Die Situierung lässt den Eindruck weitläufiger Wiesenflächen bestehen und bietet gleichzeitig die Möglichkeit, Laufbahn, Hartplatz und Spielwiese harmonisch zu integrieren. Die Wegeführung vernetzt das Schulgrundstück mit den umliegenden Bereichen. Der Hauptzugang erfolgt von Süden. Hier befinden sich die Parkplätze für die Schulanlage, eine Kombination mit der Hotelparkierung ist möglich. Im Osten befindet sich auf Niveau des 1. OGs ein Nebenzugang von der Straße aus, nach Norden führt eine Sekundärerschließung zur Hofstraße.

Man betritt den seitlich und von oben belichteten Eingangsbereich mit Mehrzweckraum, Freihandbibliothek und Aufenthaltszonen an der Südwestecke. Weiter besteht eine Zugangsmöglichkeit zur Galerie der Sporthalle mit den Umkleiden. Die großflächige Verglasung der Halle erlaubt interessante Einblicke. Die Nebenräume sind hangseitig in das Gelände integriert. Über die frei im Raum stehende Haupttreppenanlage gelangt man in die Obergeschosse. Diese sind wie folgt organisiert: Im 1. OG befinden sich die Räume für Fachunterricht und Lehrer, das 2.OG ist den Klassen- und Gruppenräumen vorbehalten. Die Orientierung des Baukörpers begünstigt die natürliche Belichtung der Unterrichtsräume durch regelmäßig angeordnete Fensterelemente. Die helle Mittelzone stellt, über die Nutzung als Verkehrsfläche hinaus, einen informellen Bereich für Aufenthalt, Kleingruppen und Kommunikation dar. Ein abgeschlossenes Treppenhaus mit direktem Ausgang im 1. OG erfüllt die Brandschutzauflagen, die angeschlossene Liftanlage ermöglicht barrierefreien Zugang zu allen Geschossebenen.

Um die Kompaktheit der Körpers zu erhöhen und dem inhaltlichen Bezug zum Sport gerecht zu werden, ist die Sporthalle Teil der Schule. Ein Nebenzugang an der nördlichen Schmalseite ermöglicht die separate Nutzung außerhalb der Schulzeiten.

Das Geländeprofil des Grundstücks stellt besondere Herausforderungen an die Planung der ebenen Flächen für Sport, Spiel und Pause dar. Der Außenbereich gliedert sich daher in vier Hauptebenen: Eingangsniveau EG (920) mit Zugang zur Schule und Nebeneingang Sporthalle, Niveau 1. OG (925) mit ebenerdigem Zugang von der Straße und der parallel dazu verlaufenden 90m-Bahn, sowie die beiden hangabwärts angeordneten Flächen für den Hartplatz (918) und die in den natürlichen Hangverlauf übergehende Spielwiese (916).

Konstruktion und Materialität

Der Baukörper ist als massive STB-Konstruktion mit Flachdecken, Stützen und Wänden vorgesehen. Der talseitige Sockelbereich erhält großformatige Verglasungen mit einzelnen Öffnungsflügeln. Die Gestaltung der Ostfassade im 1. OG nimmt dieses Thema auf. Die holzverkleideten Obergeschosse sind optisch vom Boden abgelöst, es entsteht ein ‚schwebender’ Eindruck. Eine robuste und reduzierte Materialität prägt den Ausbau - so sind z.B. Parkett- bzw. geschliffene Asphaltböden, Holz/LM-Fenster, ruhige Holzelemente bei Garderoben und die Glasdächer über der Mittelzone bestimmend. Den oberen Abschluss der Konstruktion bildet eine Flachdachkonstruktion mit extensiver Begrünung.

Ökologie

Das architektonische Konzept stellt sicher, dass die Gebäudestrukturen im Sinne eines öko-logischen Ansatzes überwiegend natürlich belüftet und belichtet werden. Die Fensterelemente ermöglichen einen hohen Tageslichteintrag und, bei Öffnung eines Teils der Glasfelder, eine natürliche Durchlüftung infolge Thermik und Wind. Aufgrund der sehr kompakten Bauweise und der hervorragenden Wärmedämmung im Fassaden-, Dach- und Bodenbereich erreicht das Gebäude eine spezifische Heizlast von ca. 6 W/m². Die dafür notwendige Wärmeenergie wird über eine Pelletheizung bereitgestellt. Mit den gewählten Maßnahmen und den erforderlichen, dezentralen Lüftungsanlagen werden die Minergie-Standards unterschritten.

Zentrale Kanalbetriebsstation

an der Schleißheimer Strasse

München

Wettbewerb 2009

Entlang der Schleißheimer Straße bildet ein 4-geschossiger Riegel den 'Kopf' des T-förmigen Baukörpers. Er steht weithin sichtbar an der Straße und ist das bauliche Aushängeschild der Münchner Stadtentwässerung.

Stadthalle

Neumarkt in der Oberpfalz 2003

Wettbewerb 1. Stufe

Unter dem weit auskragenden Dach der Stadthalle verweilt der Besucher und genießt den Blick in das ausgedehnte Grün der Parkanlage. Die Altstadt selbst wird zur Kulisse.

Dort wo sich der Weg vom Residenzplatz zur Papiermühle und die Promenade durch den Stadtpark vom Museum Fischer bis zum unteren Tor und dem Eingang der Altstadt kreuzen, bildet sich das Zentrum eines kulturellen Ensembles, in dessen Rahmen die neue Stadthalle eine sowohl inhaltlich wie auch räumlich zentrale Rolle spielt. Sie richtet sich klar zur Altstadt aus und orientiert sich an den umgebenden Großstrukturen - Brauerei und Papiermühle - nördlich der Dammstraße. Die Stadthalle ordnet sich in ihrer Höhenentwicklung jedoch eindeutig in den Grünzug ein, der die Altstadt abschließt. Dieser bildet eine räumliche Abgrenzung gegen das heterogene nördliche Umfeld, das eine klare Fassung vermissen lässt. Unter Einbeziehung der Stadthalle entsteht nun ein kultureller Rundweg, der Fußgängerzone, Rathaus und Markt, Stadthalle und Residenzplatz verbindet und das neue Museum Fischer mit dem Skulpturenpark im Stadtpark sowie das geplante Kinocenter integriert. Der Grüngürtel wird in seiner Bedeutung gestärkt und durch die Renaturierungsmaßnahmen des Leitgrabens aufgewertet. Dieser zieht sich durch den gesamten Grünzug und bindet an den Schlossweiher an.

Im Bereich der Stadthalle entwickelt sich ein attraktiver Außenbereich, der sich in seiner Gestaltung von der Naturkulisse des Parks abhebt, die Szenerie der Altstadt mit einbezieht und so eine angemessene Eingangssituation formuliert. Unter dem weit auskragenden Dach hebt sich aus den leicht ansteigenden Rasenflächen eine geometrisch klar gefasste Steinplatte hervor, die sich gegenüber dem Eingang über Sitzstufen zum Wasser hin abtreppt. Die Pflasterflächen der Wege ergänzen sich mit den vorhandenen Materialien von Residenzplatz und Altstadt. Die repräsentative Freifläche vor der Stadthalle lässt sich sowohl gastronomisch versorgen und nutzen als auch mit Sonderveranstaltungen im Freien bespielen.

Ein Fußweg im Bereich der historischen Schanze verbindet die Bushaltespur, den Übergang zum Kinocenter sowie den oberirdischem Ausgang der Tiefgarage und führt die Besucher von Norden her kommend an die Stadthalle heran. Die Gestaltung der Ostfassade mit dem angehobenen Kleinen Saal lässt zwischen Gebäude und Schanze ausreichend Raum für eine dem Foyer vorgelagerte Terrasse. Die Halle nimmt die Höhe des natürlichen Blätterdachs auf und lässt durch eine lockere Anordnung der Gebäudeelemente unter einem Dach einen offenen Raumeindruck entstehen. Foyerflächen gehen in Außenterrassen über und verbinden so den Veranstaltungsbereich mit den Ausläufern des Stadtparks. Aus dem Gebäude heraus ergeben sich vielfältige Blickbeziehungen zu Wasser, Platz und Park. Das auskragende Dach lädt zum Betreten der Stadthalle ein, definiert einen Vorbereich und erlaubt dabei den freien Zugang zum Stadtpark. Auf die Höhenentwicklung im Bereich der Schanze reagiert das Gebäude mit dem Anheben des Tagungsbereichs. Der ’Schwung’ der historischen Schanze kann sich ungehindert im Foyer fortsetzen.

Die Verteilung der verschiedenen Funktionsbereiche sieht trotz größtmöglicher Offenheit der Besucherbereiche eine klare Trennung von öffentlichen und nichtöffentlichen Gebäudeabschnitten vor. Während der gesamte Backstage-Bereich, die Garderoben und Verwaltungsbüros mit separatem Eingang im hinteren Bereich zur Dammstraße angeordnet sind, orientieren sich die Veranstaltungsräume zur Altstadt und in den Park. Vom steinernen Podest unter dem Dach aus gelangt man über den Eingangsbereich mit Ticketschalter in das L-förmige Foyer, das sich in Verlängerung des Großen Saals sowohl als Erweiterungsfläche nutzen als auch abtrennen lässt. Unter dem auskragenden Kleinen Saal befindet sich der Bistrobereich, der auf der Ostseite dem Großen Saal vorgelagert ist. Zwischen diesem Bereich und dem Eingang verbindet eine Treppenanlage das untere Foyer (Garderoben, WC-Anlagen und Übergang zur Tiefgarage) mit der Eingangsebene und der Galerie, von der aus der Zugang zur Empore und dem Kleinen Saal erfolgt. Je nach Nutzung und Schaltung der Säle lässt sich das Foyer den einzelnen Bereichen zuschalten. Mobile Barelemente erlauben eine flexible Nutzung.

Die Nordseite zur stark befahrenen Dammstraße wird als großformatige Werbefläche zur Ankündigung von Veranstaltungen der Stadthalle genutzt und verspricht eine große Werbewirksamkeit. Eine leichte Vorhangfassade aus bedrucktem Glas grenzt das Foyer zum Park ab und markiert die öffentlichen Zonen. Die bedruckten Flächen stellen ein abstrahiertes Schattenspiel des natürlichen Blätterdachs dar. So entsteht eine Überlagerung von Innen und Außen. Diese Leichtigkeit setzt sich in der Ausbildung eines matt schimmernden Daches mit großen Oberlichtern über der Galerie und dem Eingang fort. Der Große Saal und der Tagungsbereich setzen mit polierten, homogenen Holzoberflächen edle Akzente. Die Bodenbeläge ziehen sich im Bereich der Terrassen von innen nach außen durch, die vorgelagerte ’Steinplatte’ der Eingangsterrasse hingegen hebt sich klar aus den Rasenflächen des Stadtparks hervor.

Gymnasium und Handelsmittelschule

 CH – Thun-Schadau

 Wettbewerb 2006

Die bestehende Schulanlage aus dem Jahr 1977 wird durch einen Erweiterungsbau - in zwei Bauabschnitten - ergänzt

Städtebauliches Konzept

Die 3-geschossige Schulerweiterung ist als winkelförmiger Baukörper in das Ensemble der öffentlichen Bauten an der Seestraße - Schadausaal und Gymnasium aus den 70er Jahren - eingebunden. In der ersten Baustufe bildet ein kompakter Kubus den ‚Kopfbau' der Anlage, dessen Eigenständigkeit eine besondere Bedeutung zukommt. Durch die gewählte Platzierung wird von Anfang an eine klare Adresse formuliert und der Wunsch einer Weiternutzung der beiden Pavillonbauten erfüllt. Velo- und Pkw-Stellplätze unter Bäumen funktionieren als Übergangsbereich zum anschließenden Wohngebiet im Nordosten. Die Höhenentwicklung und die Ausnutzung des Grundstücks orientieren sich an den Vorschriften der W3-Zone, der vorgegebene Rahmen ist wirtschaftlich und ortsbaulich sinnvoll ausgenutzt.

Architektur

Plastisch wirkende Einschnitte markieren die Zugänge des neuen Schulgebäudes. Haupteingang von Gymnasium und Erweiterung liegen jeweils am zentralen Pausenplatz, ein zweiter Eingang auf der Nordostseite zu den Velo- und Pkw- Stellplätzen. Der dritte Zugang, nach Südwesten orientiert, stellt durch ein leichtes Glasdach die 'trockene' Verbindung zum Bestand dar.

Räume und Funktionen sind klar und übersichtlich organisiert. Die hohe Innenraum-Qualität der offenen Mittelzone für Aufenthalt, Foyer und Garderoben wird durch Lufträume sowie galerieartige Aufenthaltszonen bestimmt. Vertikale Blickbeziehungen, effektvolles Licht von oben und die offenen Treppenanlagen beleben den flexibel zu nutzenden Zwischenbereich.

Im EG befinden sich die großzügige, zur Seestraße orientierte Mediathek, zwei Klassenräume, der Abwartraum, das Treppenhaus mit Aufzug und die Sanitärräume. In den beiden Obergeschossen sind die Klassen mit den dazugehörigen Gruppenräumen angeordnet.

Außenanlagen

Die Freiraumkonzeption der Gesamtanlage lässt sich in verschiedenen Schritten realisieren, angepasst an den jeweiligen Aus- bauzustand und die noch offenen Entwicklungstendenzen. Mit Abschluss des ersten Bauabschnitts ist der neue Pausenplatz zentraler Bestandteil aller Phasen. Das Biotop zwischen dem alten Schulhaus, den Pavillons und dem Neubau kann in dieser Phase weitestgehend bestehen bleiben. Eine Neugestaltung des Bereichs ist sowohl zeitgleich mit dem Abbruch von Pavillon 66B, als auch im Rahmen eines späteren Vollausbaus möglich. Eine Wegeverbindung für Fußgänger und Radfahrer ist in allen Ausbaustufen gegeben. Der motorisierte Verkehr erfolgt ausschließlich von der Seestraße.

Material und Konstruktion

Das neue Schulhaus besteht aus eingefärbtem Sichtbeton. Eine klar gegliederte, homogene Fassade und die Harmonie im Spiel der Proportionen - geschlossene Wand- flächen, grosse Fensterelemente und tiefe Rücksprünge - verleihen ihm eine zeitlose und dabei ein- prägsame Gestalt. Es handelt sich um eine einfache STB-Ortbeton- Konstruktion mit Stützen und Flachdecken (optional Fertigteil- konstruktion), die Aussenwände sind als Ortbeton-/ Fertigteilkonkonstruktion mit Kerndämmung kon- zipiert. Eine robuste und reduzierte Materialität prägt den Ausbau.

So sind z.B. Parkett- bzw. Asphalt- böden, Holz/LM-Fenster, ruhige Holzelemente bei den Garderoben sowie Glasdächer über den Treppen bestimmend. Zur Verbesserung der Akustik kommen in den Rand- bereichen der Klassenräume und in den Fluren, je nach Erfordernis, gelochte Platten zum Einsatz. Den oberen Abschluss der Konstruktion bildet eine Flachdachkonstruktion mit extensiver Begrünung.

Hallenbad Chinonplatz

Hofheim am Taunus 1992

Wettbewerb 4. Preis

Erweiterung Schulanlage

CH – Steinach

Wettbewerb 2005

Aus ALT mach NEU - Defizite ausgleichen, neue Qualitäten schaffen.

Wie soll ein Gebäude für eine moderne Schule aussehen, das sich im traditionellen Kontext mit einem sanierten Altbau befindet? Starkes Einwohner-wachstum, ein ungenügendes Schulraumangebot und der Sanierungsbedarf des Schulhauses aus den 60er Jahren machen diese Überlegungen notwendig. Wie stellt sich eine sinnvolle Neuorganisation im Kontext der bestehenden Bauten dar, wie sieht der ökonomische Rahmen aus, indem man sich bewegt?

Konzept

Die jetzige Positionierung von Schulhaus 2 (SH 2) ist aus städtebaulichen, räumlichen und funktionalen Aspekten als richtig anzusehen (Eingangssituation, Lage der Eingänge zueinander, Freiflächen). Darüber hinaus stellt sie für die Gemeinde Steinach ein gewohntes Bild dar, die Identität des Schulstandortes wird eng mit dem Ensemble der beiden Schulgebäude verknüpft.

Nach intensiven Untersuchungen auf Grundlage der vom Auslober zur Verfügung gestellten Unterlagen und mehreren Ortsbesichtigungen schlagen wir eine Umbau- und Erweiterungslösung vor. Der Verzicht auf einen in Größe und Volumen vergleichbaren Neubau lässt im günstigsten Fall einen Preisvorteil von bis zu 750’000 CHF erwarten. Zusätzlich sind vor allem der ressourcenschonende Umgang mit der Bestandskonstruktion, der geringe Landverbrauch und die kompakte Gebäudeform wichtige Kriterien für diese Entscheidung. Wir erhalten so einen kompakten 3geschossigen Baukörper mit einer homogenen Hülle, der nicht nur in der Entstehung sehr wirtschaftlich ist, sondern auch die MINERGIE-Standards erfüllt.

In der vergleichenden Abwägung zwischen einer 2- oder 3-geschossigen Variante sprechen Kompaktheit und die aus dem Neubauanteil resultierenden Kosten für eine 3-geschosssige Lösung unter Einbeziehung der Rohbaustruktur von SH 2. Die vorhandenen Baumbestände und Grünflächen werden dabei großzügig und zusammenhängend erhalten.

Typologisch entwickelt sich das neue SH 2 als Fortsetzung der alten Gebäudestruktur „in die Länge“. Der Entwurf bewegt sich in Höhenentwicklung und dem Spiel der Vor- und Rücksprünge im Rahmen des Gewohnten, zeigt sich aber gleichzeitig von einer neuen, modernen Seite durch Materialwahl und Ausformulierung.

Die innere Struktur - quadratische Klassenräume mit zwischenliegenden Gruppenräumen in Kombination mit großzügigen Erschließungs-, Spiel- und Schüler-arbeitsflächen - kommt aktuellen pädagogischen Anforderungen entgegen und bietet vielfältige innenräumliche Qualitäten.

Raumprogramm und Funktion

Die Verteilung des Schulprogramms auf zwei Schulhäuser ergibt sich aus der wichtigen Forderung nach einem „gemeinsamen Zentrum“ der neuen Schulanlage. Das Erdgeschoss von SH 2 stellt neben dem Pausenhof, der mit dem fröhlich-bunten Verbindungsdach aus Glas um wettergeschützte, überdachte Flächen ergänzt wird, das neue Herz der Anlage dar:

Bibliothek, Lehrerzimmer, Sekretariat, ein Teil der Fachklassen (die in ihrer Lage innerhalb des Systems frei an­zuordnen sind) und die flexibel nutzbaren Erschließungs- und Begegnungsflächen bilden den neuen Mittelpunkt.

Die 3-Geschossigkeit von SH 2 ermöglicht eine klare, funktionale Zonierung in gemeinschaftlich genutzte Räume (EG und UG) sowie 2 Ebenen mit Klassen- und Gruppenräumen (1. und 2. OG). Zwischen den Klassenräumen angeordnet sind jeweils die Gruppenräume, das neue Treppenhaus, ein gemeinsamer Garderobenraum pro Ebene und das nötige zweite Treppenhaus mit Sanitäreinheit. Die dazwischenliegenden Erschließungsflächen, die über die lichtdurchlässigen Wände der Gruppenräume belichtet werden, lassen sich gut für dezentrale Schülerarbeit nutzen.

Die Bibliothek in EG und UG ist mit dem Außenraum verbunden. Sitzstufen schaffen ein „Lesezimmer im Freien“.

Der Vorschlag, die Bibliothek auf zwei Ebenen zu verteilen, beruht auf der Teilung von Lesen und Aufbewahren der Bücher. Darüber hinaus wird das UG mit den Werkräumen durch die 2-Geschossigkeit der Bibliothek in den Schulbetrieb integriert.

Die Zivilschutzräume können in ihrer bisherigen Form erhalten werden, eine Friedensnutzung als Materiallager und Putzraum (für EG und UG) bietet sich an.

Die Unterbringung aller Klassen- und Gruppenräume in den beiden Obergeschossen von SH2 ermöglicht eine separate, „ungestörte“ Nutzung von Schulhaus 1 durch Kindergarten und Einführungsklasse. Der nötige Sicherheitsabstand zu den Großen wird eingehalten, und trotzdem ist man mittendrin.

Das Raumprogramm im SH 1 wird ergänzt durch den Musikraum im OG und lässt auch für zukünftige Entwicklungen noch Spielraum zu (Reserveraum).

Das Untergeschoss wird auch in Zukunft Therapie, Schulküche und der dazugehörigen Theorie dienen, der hervorragende bauliche Bestand macht eine Verlegung nicht notwendig.

Außenanlagen

Das neue Entrée zur Schulanlage bildet ein „grünes Dach“ im Bereich des Vorplatzes. Der Haupteingang wird auch weiterhin von der kleinen Turnhalle und Schulhaus 2 definiert. Sitzstufen im Bereich der Bibliothek, Abböschungen zu den Werkräumen und zum Treppenhaus hin, stellen nur kleine Eingriffe in die bestehenden Außenanlagen dar. Die Großzügigkeit der Spielwiese und die gärtnerische Gestaltung um die Gebäude herum sollten als eine besondere Qualität der Anlage auf jeden Fall erhalten werden. Der einzeln stehende Baum östlich des SH 2 bildet eine schattenspendende Kulisse vor der Bibliothek.

Gestalt, Konstruktion und Material

Eine klare, homogene Fassade, ein harmonisches Spiel der Proportionen zwischen geschlossenen Wandflächen, Fensterbändern und Einzelöffnungen geben dem neuen Schulhaus eine einprägsame Gestalt, ohne sich von gewohnten Sehgewohnheiten allzu weit zu entfernen. Sonderräume wie Lehrerzimmer oder Bibliothek zeichnen sich durch große Verglasungen in der Fassade ab, die innere

Typologie ist von außen ablesbar.

Dem Konzeptgedanken folgend wird der Altbauteil von SH2 bis auf die tragenden Innenwände, Stahlstützen, Deckenscheiben und die Tragkonstruktion des UG weitestgehend rückgebaut. Im Neubauteil wird dies konstruktiv in Form von STB-Stützen und tragenden Innenwänden, Flachdecken (teilw. vorgesp.) und einem betonierten UG fortgesetzt. Die notwendige konstruktive Aussteifung erfolgt über die neuen tragenden Innenwände sowie über die beiden neuen Treppenhäuser.

Im Altbauteil werden die Stahlstützen kreisrund mit Beton ummantelt. Dadurch wird einerseits die Forderung des Brandschutzes erfüllt, andererseits die Tragfähigkeit der Stützen erhöht. Dem Problem des Durchstanzens wird durch die Lastenreduzierung (Entfernen der schweren alten Fassadenteile) begegnet.

Die einheitliche, neue Fassade wird als hochwärmegedämmte „Leichtwandfassade“ (s. Detail) ausgeführt. In Abstimmung mit der zuständigen Brandschutzbehörde sind hier zwei Alternativen denkbar:
- eine äußere, schwerentflammbare FSH-Platten-Konstruktion
- eine fein pigmentierte, eingefärbte Putzfassade (WD-System).

Die offenen Fassadenteile werden als eine Elementfassade mit allseitiger Zarge und PR-Konstruktion (Holz/ LM) mit außenliegendem Sonnenschutz (Screen) und hochwertiger Wärme-/ Sonnenschutzverglasung vorgesehen. Optional können einzelne Räume mit Verdunklungsanlagen ergänzt werden. Es wurde besonders darauf geachtet, dass alle Klassenräume von links belichtet werden.

Um die Typologie einer Primarschule zu unterstützen, kommen beim robusten und widerstandsfähigen Innenausbau „Wohlfühl-Materialien“ zum Einsatz: warme Farbtöne bei der Wand- und Deckengestaltung, Holzparkettböden in den Klassenräumen, oberflächenvergüteter, farbiger Hartstoffestrich (Aufbauhöhen entsprechend den Vorgaben des Altbaus), naturbelassene Holztüren und Möbel, ...

Zur Verbesserung der Akustik kommen in den Klassenräumen und Flurbereichen, je nach Erfordernis, mit dem Deckenputz flächenbündig angebrachte Lochplatten zum Einsatz.

Den oberen Abschluss der Konstruktion bildet eine Flachdachkonstruktion mit extensiver Begrünung.

Die Umbaumaßnahmen des erst 1996 sanierten Schulhaus 1 beschränken sich auf den Umbau der Toilettenanlagen (Lehrer-WC im UG, separates Behinderten-WC im EG), die Trennwand zwischen den Gruppenräumen im EG und die dazugehörigen Türen.

Energie und Ökologie

Die Gebäudestrukturen sollen im Sinne des ökologischen Ansatzes überwiegend natürlich belüftet und belichtet werden, was durch das architektonische Konzept sichergestellt wird.

Große Glasfassaden mit Verschattungsmöglichkeit (Screens) ermöglichen einen hohen Tageslichteintrag und, bei Öffnung eines Teils der Glasfelder eine natürliche Durchlüftung infolge Thermik und Wind.

Sofern die Grundwassersituation es ermöglicht, sollte diese natürliche Energiequelle für die Beheizung und die Brauchwarmwasserbereitung mit genutzt werden (s. schematischer Energieverbund).

Der Bestand - Schulhaus 1 und die kleine Turnhalle - wird an die neue Wärmeversorgung angebunden.

Heizung

Winter (Raumlufttemperaturen)
- Klassen- und Gruppenräume  20 - 22 °C
- Eingangsbereich / Flure  18 - 20 °C
- Wasch- und Zahnputzraum  22 - 24 °C

Für die Erzeugung der Wärmeenergie wird die bestehende, kombinierte Gas/ Ölheizung erneuert. Um einen besseren Wirkungsgrad zu erreichen, werden Öl- und Gaskessel separiert und an den neuen Energiebedarf ange­passt. Alternativ kann zur Warmwassererzeugung auf Grundwasser zurückgegriffen werden. Zum Erreichen des erforderlichen Energieniveaus wird eine Wärmepumpe verwendet.

Grundsätzlich werden die MINERGIE-Standards erfüllt.

Raumlufttechnik

Sämtliche Räume können und sollen natürlich belüftet werden. Lediglich die innenliegenden WC-Anlagen erhalten eine Abluftanlage. Dadurch wird dieser Bereich in Unterdruck gegenüber den anliegenden Raumbereichen gehalten.

Wasserversorgung

Ca. 50% des üblichen Wasserverbrauchs soll durch Wasser mit Trinkwasserqualität dargestellt werden, restliche Brauchwässer durch aufbereitetes Regenwasser. Somit erhält die Schulanlage zwei Bewässerungssysteme (Trinkwasserqualität/ Brauchwasserqualität). Das Brauchwasser wird in einer Zisterne durch Regenwasser gesammelt, aufbereitet und in das Brauchwassersystem (Toilettenbewässerung/ Außenbewässerung) eingespeist. Die Mehrkosten durch die doppelte Leitungsführung sind zu vernachlässigen, da die Toilettenanlagen zentral zusammengefasst sind. Die Abwässer des Gebäudes werden direkt in das Abwassersystem der Gemeinde geführt.

Elektrotechnische Anlagen

Die Elektroversorgung des Gebäudes erfolgt aus dem öffentlichen Netz. Zusätzlich könnte über ein Klein-BHKW (ca. 15 kWel), welches mit Öl oder Gas betrieben werden kann, der elektrische Verbrauch minimiert werden. Zusätzlich kann die Anlage sowohl als Netzersatzanlage für Notstrom berechtigte Verbraucher, als auch zur Versorgung der EDV-Bereiche und der Informations- und Kommunikationseinrichtungen genutzt werden.

Die Abwärme wird zur Beheizung bzw. Warmwassererzeugung genutzt.

Zur Reduzierung der elektrischen Energieverbräuche werden Beleuchtungssysteme vorgeschlagen, die bei zonaler Beleuchtung mit geringsten Anschlussleistungen auskommen (nach SIA 380/4). Optional wird eine ergänzende Tageslichtbeleuchtung vorgeschlagen.

Eine erhebliche Reduktion der Betriebskosten erfolgt durch die Nutzung des Umweltangebots. Die gesamte Anlagenstrategie führt somit zu einer Minimierung des Ausstoßes von CO und CO2 sowie NOX .

Sanierung und Erweiterung der Grund- und Hauptschule

Oberkotzau 2006

Wettbewerb  4. Preis

Zwei Gebäude - Alt- und Neubau / Grund- und Hauptschule - bilden mit der gemeinsamen Mitte die neue Schule.

Idee

Zwei Gebäude - Alt- und Neubau / Grund- und Hauptschule - bilden mit der gemeinsamen Mitte die neue Schule.

Die beiden Teile heben sich in ihrer Typologie deutlich voneinander ab, kontrastieren in Gestalt, Proportion und 'Masse’, verbinden sich zu einem Ganzen und bewahren dennoch die Dominanz des alten Schulgebäudes im dörflichen Kontext.

Der Entwurf antwortet mit einem winkelförmigen 3-geschossigen Baukörper. Die verbindende 2-geschossige Pausenhalle mit dem angrenzenden Innenhof ist räumlicher und inhaltlicher Mittelpunkt der Schule. Die prägnanten Wahrzeichen - der 'Turm’ und das große Schieferdach - bleiben weiterhin sichtbar.

Freiflächen und Außengestaltung

Das großzügige Schulgrundstück wird klar strukturiert und zoniert:

Zwischen Alt- und Neubau entsteht ein neuer Eingangsbereich, der auf der Ostseite von der 2-geschossigen Gemeindebibliothek begrenzt wird. Er ist vom Dienstzimmer des Hausmeisters gut einsehbar und funktioniert unabhängig vom Pausenhof.

Daran anschließend befinden sich ein von Bäumen flankierter Grünstreifen, die vergrößerte Bus- und Haltespur sowie die Warteplätze, parallel dazu überdachte Fahrradständer und die Zufahrt zum Sportplatz mit den Pkw-Stellplätzen. Eine naturbelassene Wiese mit einzelnen Baumgruppen bildet den Übergang zu den Wohngrundstücken nach Osten.

Aus diesem, die Straße begleitenden Streifen, hebt sich der befestigte Pausenhof ab und bildet in Verlängerung zum Schulbau eine klare, erhöhte Raumkante aus.

Der geforderte Verkehrsübungsplatz kann als separate Fläche östlich vom bestehenden Sportplatz dargestellt werden oder lässt sich optional als einfache Markierung auf der Pausenhoffläche unterbringen.

Die vorhandene Zufahrt nördlich der Saaletalhalle bleibt erhalten.

Nach Westen wird das Gebiet durch den attraktiven Schulgarten begrenzt, der durch die angrenzenden Unterrichtsräume für eine offene Unterrichtsgestaltung im Freien genutzt werden kann.

Organisation

Das Raumprogramm der Schule wurde in drei Bereiche aufgeteilt:

Räume für die Grundschule, Räume für die Hauptschule und Räume für gemeinsame Nutzungen:

Die Grundschule ist hauptsächlich im Altbau untergebracht, die Hauptschulklassen sind im Neubau organisiert. Im Erdgeschoss um die zentrale Pausenhalle sind überwiegend Gemeinschaftsräume angeordnet. Diese lassen sich mit dem Mehrzweckraum, an den seitlich die Mittagsbetreuung mit der Essensausgabe angrenzt, und dem Musiksaal im Altbau zu einer großen Veranstaltungsfläche zusammenschalten und erweitern so die Nutzungsmöglichkeiten bei Schulfesten o.ä..

Neben den notwendigen Treppenhäusern verbinden eine offene Treppe und ein Steg im 1. OG die beiden Gebäudeteile, sie ermöglichen kurze Wege (z.B. zwischen dem, für Grund- und Hauptschule gemeinsamen Lehrerzimmer im 1. OG oder auch zwischen Klassen- und Fachräumen).

Die neue Grund- und Hauptschule ist um diese Mitte angeordnet, bildet eine räumliche und organisatorische Einheit und weist dabei gleichzeitig eigene Bereiche für die verschiedenen Altersgruppen aus.

Die vom Schulbetrieb abgetrennte und separat zugängliche Gemeindebibliothek befindet sich an der Schulstraße. Die Auskragung der Obergeschosse markiert den Eingang, wirkt leicht und bildet einen geschützten Bereich. Die Bibliothek ist über zwei Geschosse organisiert, helle Lesebereiche im Erdgeschoss, kompakte Bücheraufbewahrung und Lagerflächen im Untergeschoss. Sie wird über das Treppenhaus mit Aufzug behindertengerecht erschlossen.

Die Hausmeisterwohnung liegt in der Südwestecke des Neubaus, ist unabhängig und ungestört vom Schulbetrieb zu nutzen und bietet auch die Möglichkeit einer privaten Grünfläche in diesem Bereich des Schulgartens.

Sanierung Altbau

Wesentlicher Teil der Aufgabe war, den Schulbau aus den 30er Jahren angemessen und ökonomisch sinnvoll zu modernisieren. Um die wertvollen Flächen im Erdgeschoss für den Unterrichtsbetrieb nutzen zu können, empfehlen wir, eine geringe Absenkung der Bodenplatte (mit neuer Wärmedämmung) um ca. 30 cm vorzunehmen. Mit dieser einfachen, konstruktiven Maßnahme lassen sich die notwendigen lichten Raumhöhen für Unterrichtsräume erreichen, das anschließende Niveau des Schulgartens wird daran angepasst. Dies bietet die Möglichkeit, das Potential des Schulgartens für den Werk- und Handarbeitsunterricht zu nutzen. Ergebnis: Kostenreduzierung beim Neubau und sinnvolle Nutzung des Bestands.

Die weiteren notwendigen Sanierungsmaßnahmen infolge der neuen Haustechnik kommen ohne größere Veränderungen im tragenden Gefüge aus. Der Anbau von 1952 und das nördliche Erweiterungsgebäude mit der Hausmeisterwohnung werden abgerissen.

Mit einem signifikanten Gestaltungskonzept für Neu- und Altbau wird ein zeitgemäßer Schulbau entwickelt, der auf die unterschiedlichen pädagogischen Anforderungen reagiert.

Hell und freundlich ist die Grundstimmung in den neu gestalteten Flurzonen des Altbaus. Sie ist das Resultat der Tür- und Garderobenelemente mit hohem Glasanteil, die als durchgängiges Thema in Alt- und Neubau zu finden sind. Die Raumqualität der Klassenräume im Altbau wird deutlich erhöht durch die Erneuerung der alten Fenster (Energieoptimierung) und der damit verbundenen besseren Belichtung. Die Höhe der Fensterbrüstungen wird im Zuge dieser Maßnahme auf ein 'kinderfreundliches’ Maß reduziert.

In den Grundschulklassen wird der Raumeindruck durch das neue Fassadensonderelement aufgewertet, das sich beispielsweise in Verbindung mit einer Leseecke nutzen läßt und den Garten mit seinem Baumbestand 'in die Klasse holt’. Von außen geben diese Elemente dem Altbau eine neue Erscheinung, die die Veränderungen im Innern ablesbar macht und die Fassade auflockert.

Atmosphäre

Die besondere Atmosphäre der neuen Schule entsteht im spannungsvollen Kontrast zwischen Alt- und Neubau. Der massiven Schwere steht ein leichter Baukörper mit gläsernem Erdgeschoss und Stützen gegenüber. Er wird durch farbige Elemente akzentuiert, die sich in der Gestaltung des Altbaus wiederfinden.

Zentraler Ort der Schule ist die zweigeschossige Pausenhalle mit Steg und Treppe, die  möbelartig eingestellt sind. Alle Wege laufen hier zusammen, hier ist Platz für Veranstaltungen und Feiern. Die farbigen Flächen der Dachverglasung betonen die besondere Bedeutung des Glaskörpers und sorgen für spielerisch sich verändernde Lichtstimmungen.

Universitätssportinstitut

A - Klagenfurt

Wettbewerb 2003

Die ebenerdige Anordnung des Sportfeldes sowie die Transparenz der Fassade erlaubt einen fließenden Übergang und betont die Verknüpfung mit dem Außenraum.

Lage

Die Position der Sporthalle definiert sich zum einen aus der Richtung des Zugangs zum Unicampus, zum anderen durch die Lage zum Hauptgebäude. Ein direkter baulicher Anschluss an die Institutsgebäude ist nicht erforderlich, da eine kurze fußläufige Wegeverbindung vom zentralen Haupteingang aus gegeben ist.

Die Qualität des vorhandenen Grüngürtels entlang der Universitätsstraße wird positiv bewertet und sollte mit wenigen klaren Eingriffen und grünplanerischen Maßnahmen unterstützt werden. Die pavillonartige Ausformulierung der Sporthalle in diesem Biotop erlaubt eine Einbeziehung des natürlichen Umfeldes in das Sportgeschehen, bietet Ein- und Ausblicke und präsentiert sich dadurch nach außen. Dem Grüngürtel wird ein hohes Potential als Spiel-/ Freizeit- und Erholungsbereich innerhalb des Unicampus zugesprochen. Eine Durchforstung und die damit verbundene Schaffung von Baumgruppen innerhalb des „Wäldchens“ lässt Blickbeziehungen zu den Bestandsgebäuden zu.

Aufschließung

Das bestehende Wegenetz nördlich der Institutsspange bleibt unverändert erhalten, eine aufwendige Neuerschließung ist nicht nötig.

Der zentrale Campusbereich vor dem Haupteingang der Universität erhält durch den Neubau eine stärkende Raumkante, nach Osten schließt der Parkierungsbereich als durchgrünte Übergangszone zwischen Straße und Campus das Wettbewerbsgebiet zum Nautilusweg ab.

Eine fußläufige Verbindung zur Universtätsstraße und der damit verbundene Anschluss an die Tennisanlagen im Norden führt über den Steg durch den Grünzug. Von diesem Weg aus eröffnen sich erste Blickbeziehungen zu den Sportflächen in der Halle und zum Café mit der vom leichten Dach geschützten Terrasse.

Die Sporthalle selbst wird vom Campus aus an ihrer Südwest-Ecke erschlossen. Dort befindet sich eine kompakte vertikale Erschließungseinheit, welche die zwei Ebenen der Halle miteinander verbindet, gleichzeitig aber auch eine Trennung von Halle und Kraftsportbereich erlaubt.

Umkleiden und Sportbereich befinden sich auf der Eingangsebene, über die zentrale Treppe im Eingangsfoyer erreichen die Zuschauer die Tribüne, die Mitarbeiter des USI ihre Arbeitsplätze.

Der Tribünenbereich lässt sich von der Vorzone der Büros durch eine transparente Faltwand trennen, bei größeren Veranstaltungen kann dieser Bereich den Zuschauertribünen zugeschlagen werden. Um diese Ebene auch als Stehbereich für größere Zuschauerzahlen nutzen zu können, wird eine verstellbare Tribüne vorgeschlagen, die sich in ein ebenes Podest verwandeln lässt. Alternativ ist die Ausbildung einer massiven Tribünenanlage denkbar.

Außenanlagen

Wesentliches Element des Entwurfsansatzes ist eine starke Verbindung zwischen Außen- und Innenraum. Weitestgehend ebenerdig auf dem Niveau des Außenraums befindet sich das Spielfeld optisch bereits im Grünen, zwischen den Baumgruppen hindurch lässt die Halle bereits von weitem Einblicke zu.

Ein vom auskragenden Dach geschütztes Holzdeck bietet in Verbindung mit dem Buffet einen attraktiven Aufenthaltsbereich für die Pause vor und nach dem Sport. Man erreicht es entweder durch das Buffet von der Halle aus oder auch direkt von der Wiese aus dem Grünzug kommend.

Der grüne Zwischenbereich zur Universitätsstraße wird als frei „bespielbare“ Sport- und Freizeitfläche angesehen, die auf dem freigehaltenen Bereich vor den Institutsgebäuden variable Nutzungen zulässt. Neben dem allgemeinen Erholungswert, sollen diverse outdoor-Aktivitäten wie Walking, Beachvolleyball oder Spielfeste den Bereich beleben und dabei gleichzeitig den Charakter des „Wäldchens“ erhalten. Mit Durchforstung und „Einstanzung“ einer großzügigen Freifläche, die als Gegenüber zur Sporthalle erscheint, werden Blickbeziehungen in den Unicampus wiederhergestellt und der Bereich mit einfachen Mitteln aufgewertet.

Die Außenbeläge sind entsprechend den jeweiligen Erfordernissen - Rutsch-/ Gehsicherheit, Versickerbarkeit - gewählt: entlang den Wegenetzen der Südwestseite eine gestaltende Eingangspflasterung, für die Terrasse des Buffets über dem natürlichen Grünbereich 'schwebend' eine kesseldruckimprägnierte Holzkonstruktion, die Restflächen sind als Übergang zu den natürlichen Grünbereichen mit großvolumigen Kieselsteinen gefasst, die tieferliegenden Grünflächen als weitere Regenwasserverrieselungsflächen vorgesehen.

Konstruktion (Rohbau)

die Halle: eine klare, einfache, sinnfällige Gebäudeform mit einer ebenso klar ablesbaren Konstruktion, leicht erhöht auf dem natürlichen Gelände, mit einfachen Stb-Platten-/ Einzel- und Streifenfundamenten auf Filterkiesschichten gegründet, ohne Unterkellerung die Tragkonstruktion der niveaugleichen Bauteile (Umkleiden, Geräteräume) und des südwestlichen 2-geschossigen Teils der Verwaltung eine einfache, konventionelle Stb-Wand-/Decken-Konstruktion

Außen-/ Innenwände in lasiertem Lecca-Sichtbeton

Außenwände einschalig als Wärmedämmbeton, eingefärbt; die massiven Bauteile der Halle dienen gleichzeitig als Speichermasse für das Gesamtklima; ein fvzk Stahltragwerk aus Rundrohrstützen mit unterspannten Profilträgern überspannt die Halle, nimmt Kräfte und Lasten auf dem Flachdach auf; die tragende und aussteifende "Scheibe" des Flachdaches aus perforierten, akustisch wirksamen Trapezblechen mit Sickerdämmung minimiert die Belastungen der einzelnen Tragglieder.

Eindeckung als Warmdach-/ Flachdachkonstruktion mit Gefälledeckung und Bekiesung (altern.: extensive Begrünungen - hier könnten auch Solarkollektoren vorgesehen werden...); transluzent verglaste Randbereiche längs des Hallendaches sorgen für bessere Tageslichtausleuchtung der Halle (d. h. Verzicht auf Lichtkuppeln)

Ausbau

Die Fassaden der Halle werden allseitig, entsprechend der statisch dynamischen Erfordernisse, in einer Pfosten-Riegel-Konstruktion (Holz/Stahl/LM) mit hochwertigem Wärmeschutzisolierglas (ballwurfsicher, wo erforderlich / zur Vermeidung von Blendungen teilweise auch transluzent) ausgeführt. Auskragende Dachflächen bieten allseitigen Sonnenschutz.

Die Ober- und Unterböden der einzelnen Raumbereiche sind entsprechend Ihrer spezifischen Anforderungen geplant:

- Holz- bzw. Kautschukböden für Sporthalle und Krafträume
- rutschhemmende Keramikböden in den Nass, WC-, Flur- und Eingangsbereichen
- Industrieparkett in den Zuschauerbereichen und Bürozonen im Obergeschoss.

Für den weiteren Ausbau der Halle - Elemente u. a. - sind einfache, pflegeleichte und unterhaltungsarme Materialien vorgesehen.

Technische Ausstattung

Die technische Gebäudeausrüstung der Halle ist, im Hinblick auf laufende Betriebskosten und minimalen Energieverbrauch, niedrig gehalten:

- mit passiven konstruktiven Maßnahmen (Ausbildung von Fassaden, Wänden, Dach) wird auf den Energieverbrauch reagiert
- auf den Dachflächen könnten Solarkollektoren vorgesehen werden
- die Beheizungssysteme der einzelnen Hallenbereiche werden so effizient ausgelegt, dass sich der Primärenergieverbrauch auf ein Minimum beschränkt - z. B. Deckenstrahlplatten in der großen Halle, Röhrenradiatoren mit thermostatisch getrennter Regelung und Steuerung in den kleingliedrigen Hallenbereichen.
- mechanische Entlüftungsanlagen sind nur bei größeren Veranstaltungen zuzuschalten, ansonsten sind die Hallen- und Raumbereiche natürlich be- und entlüftet bzw. quergelüftet, an den Hallenlängsseiten befinden sich unter dem Dach, als Abschluss der Glasfassaden, die hierfür erforderlichen, steuerbaren Glaslüftungslamellen.

Technische Werke Schussental

Ravensburg 2003

Wettbewerb 1. Stufe

Innerhalb des Areals 'Bahnstadt' stellen die Technischen Werke auf dem exponierten Grundstück die Schnittstelle zwischen Hallen- und Dienstleistungsstrukturen dar.

Die 'Bahnstadt' entwickelt sich zwischen zwei eindeutig begrenzenden Elementen - den Gleisanlagen auf der einen und der Georgstraße auf der anderen Seite. Der Bahnhof stellt als Zentrum der Anlage ein Gegenüber zur Altstadt dar. Die überwiegend linearen Baukörper (realisiert/ geplant) folgen der Ausrichtung des Gleiskörpers, der dominierend und begrenzend wirkt. Mit der Werkhalle der Firma Bausch erfährt diese klare Struktur eine Zäsur, das im Norden anschließende industriell geprägte Gebiet hebt sich deutlich ab. Innerhalb der 'Bahnstadt' stellen die Technischen Werke auf dem exponierten Grundstück die Schnittstelle zwischen Hallen- und Dienstleistungsstrukturen dar.

Der Entwurf geht in seiner baukörperlichen Entwicklung von der vorhandenen und geplanten Struktur der 'Bahnstadt' aus und definiert den öffentlichen Raum des Zentralen Omnibusbahnhofs (ZOB). Dabei nimmt er gleichzeitig die stark präsente Gleiskante auf und schließt mit dem Ideenteil die Anlage zur Georgstraße hin klar ab.

Um eine eindeutige Struktur über das gesamte Wettbewerbsgebiet zu entwickeln, wird der Betriebsbereich entlang der Bahnseite in die Gebäudestruktur integriert. Der direkt angegliederte Werkhof nutzt die aus der Winkligkeit des Grundstücks entstehende Fläche und verfügt sowohl über eine Zufahrtsmöglichkeit von der Georg- als auch von der Metzgerstrasse aus. Der Höhenversprung des Geländes wird dabei für die Betriebsbereiche mit erhöhtem Bedarf an Raumhöhe genutzt.

Das abgesetzte Dachgeschoss ist als Staffelgeschoss ausgebildet und bindet die beiden Entwurfsteile zusammen. Im Bereich der Technischen Werkes Schussental ist es dem Ideenteil zuzuordnen. Dabei ist von einer Fremdvermietung auszugehen.

Der Gleiskörper der 'Bahnstadt' wird beidseitig durch Erschliessungsstrassen und Wege flankiert, die sich von der Meersburger Straße nach Norden entwickeln. Im Bereich des Bahnhofs werden die beiden Stränge als Unter- bzw. Überführung miteinander verbunden und binden so fußläufig an Freizeit- und Sporteinrichtungen im Westen und an die nahe Altstadt im Osten an. Straßenbegleitendes Grün, Parkierungsflächen unter Bäumen, Fußgängerbereiche und Radwege werten den Straßenraum auf. Vom Bahnhof führt diese Promenade am Areal der ehemaligen Post vorbei zum Standort der TWS und wird im Anschluss entlang der Metzgerstrasse weitergeführt.

Diese im Grünkonzept der 'Bahnstadt' angedeutete Aufwertung der Straßenräume soll im Bereich des Wettbewerbsgebiets fortgeführt werden. Die „grünen Wände" stellen eine wirksame Lärmschutzmaßnahme dar, vor allem im Bereich entlang der Metzgerstraße kann so ohne großen technischen Aufwand auf die Lärmemissionen des Zugverkehrs reagiert werden.

Von der Georgstraße aus wird eine Verbindung zur Metzgerstrasse am nördlichen Rand des Grundstücks vorgeschlagen, hierüber lassen sich Tiefgarage und Werkhof erschließen. Eine separate Zufahrt in den Werkhof von der Metzgerstrasse aus erlaubt es, verschiedene Verkehrsströme zu trennen. Entlang der Metzgerstrasse werden Kurzparkplätze für Besucher angeboten.

Das neue Gebäude der Technischen Werke präsentiert sich zum Busbahnhof mit einem großzügigen offenen Foyer- und Servicebereich, der sich mit der integrierten Cafeteria flexibel nutzen lässt. Im Innenbereich entsteht neben dem Werkhof ein weiterer Bereich, der als Pausenbereich in Verbindung mit der Cafeteria gesehen wird, im Ideenteil einen ruhigen Eingangshof für den 2. BA darstellt. Ein Rücksprung der Fassade markiert im Erdgeschoss den Eingang. Von hier gelangt der Besucher direkt in den Servicebereich; die Angestellten erreichen vom zentralen Treppenhaus ihre Arbeitsplätze. Zwei weitere vertikale Erschließungselemente gewährleisten zum einen eine getrennte Erreichbarkeit der fremdvermieteten Flächen und erfüllen zum anderen die notwendigen Sicherheitsbestimmungen.

Die Werkstätten des Betriebsbereichs können direkt vom Werkhof aus angedient werden. Ein Personen- und Lastenaufzug verbindet die Ebenen an zentraler Stelle und ermöglicht kurze Wege zwischen den einzelnen Bereichen.

Die einzelnen Funktionsbereiche integrieren sich ohne Überschneidungen in die L-Form des Gebäudes. Im Erdgeschoss orientieren sich Kundenservice, Aula, Foyer und Cafeteria zum ZOB, der Betriebsbereich schließt sich entlang der Metzgerstrasse im hinteren Bereich an. Seine kompakte Zweigeschossigkeit erlaubt die Integration in die Gebäudestruktur. Vom Werkhof ist eine direkte Andienung der notwendigen Bereiche (wie Rohrteillager, Elektro-/ Regler-/ Schlosserwerkstatt, Großteillager) gewährleistet.

Das 1. OG teilen sich Betriebs- und Verwaltungsbereich, die darüber liegenden Geschosse sind ausschließlich dem Verwaltungsbereich zugeordnet. Die 30 vermietbaren Arbeitsplätze mit möglicher separater Erschließung sind im 3. OG angedacht. Das 4. OG (Staffelgeschoss) ist Teil des Ideenteils und verbessert als fremdgenutzter Teil die wirtschaftliche Ausnutzung des Grundstücks.

Flexibilität

Die gewählte Gebäudestruktur bietet die Möglichkeit, mit geringem Aufwand auf zukünftige Nutzungsänderungen reagieren zu können.

Wie dargestellt, ergibt sich aus einem möglichen 2. Bauabschnitt unter Berücksichtigung der städtebaulichen Randbedingungen eine ökonomisch optimierte Ausnutzung, die im Bezug auf das Parkierungskonzept verschiedene Möglichkeiten eröffnet:

Variante 1 stellt die wirtschaftlich günstigste Möglichkeit dar - unter Verzicht auf die Tiefgarage im 1. BA - die benötigten Stellplätze auf dem Grundstück unterzubringen. Sie sieht das Parken auf zwei Ebenen in Form eines offenen Parkdecks vor. Im Zuge des 2. BA würde eine 2-geschossige Tiefgarage die geforderten Stellplätze aus beiden Bauabschnitten aufnehmen (Variante 2).

Variante 3 geht alternativ dazu von einer Tiefgarage mit 70 Stellplätzen unter dem Werkhof aus, die sich im 2. BA auf gleicher Ebene erweitern lässt (Variante 4).

Nach Auffassung des Verfassers ist Variante 1 (oberirdische Parkierung) zurzeit die wirtschaftlich Günstigere, vor allem, da momentan vom Erhalt der beiden Bestandsgebäude ausgegangen werden muss und diese auch aufgrund der einzuhaltenden Abstandsflächen einer besseren Ausnutzung im Wege stehen. Derzeit ist noch nicht abzusehen, ob ein 2. Bauabschnitt überhaupt folgt, bzw. die politischen Parameter es gestatten, die noch relativ gut erhaltenen Gebäude 25 und 27 zu ersetzen. Neben attraktiveren Dienstleistungs- und Büroflächen präsentiert der zweite Bauabschnitt die Technischen Werke in einem homogenen Umfeld, das die städtebauliche Geschlossenheit der 'Bahnstadt' unterstreicht.

Angedacht ist eine einschalige Fassade aus Profilithglaselementen mit z.T. transluzenter Wärmedämmung, speicherfähige, massive Brüstungen, Flügel-/ Rasterlüftungselementen und außenliegendem Sonnenschutz. Diese homogene Hülle zieht sich um beide Baukörper. Ihre horizontale Gliederung mit transparenten, transluzenten und opaken Streifen ordnet sich sinnfällig dem ökologischen Anspruch unter, gibt dem Gebäude aber vor allem ein eigenständiges Gesicht, das sich ruhig in der heterogenen Umgebung behauptet.

Obere Stadt

Aschaffenburg

Wettbewerb 1994

Haus Mügge - Birkenhag

Reichelsheim 2003-2005

Bauherr: K. Mügge

LPH: Entwurf/ Ausführung

2003 – 2004

Perfektion bis ins Detail, edle Materialien und raffinierter Ideenreichtum sorgen für ein besonderes Wohngefühl.

Bequemes Wohnen im Alter mit Komfort - der Umbau des Dachgeschosses zum neuen Schlaf- und Badebereich des Hauses schließt neben den rein technischen Renovierungsmassnahmen auch eine grundlegende Umgestaltung und Neuzonierung des Geschosses mit ein. Der neue Bade- und Erholungsbereich passt sich optmiert in den Dachraum ein. Ankleide-, Arbeits- und Schlafzimmer komplettieren die erste Stufe des Dachumbaus.

Die sorgfältige Planung mit den Parametern des Bestands und eine konsequente Ausführung bis ins Detail führen zu einer besonderen Ästhetik. Das Spiel des Glasmosaiks im Licht, der spannungsvolle Kontrast zwischen den mattweissen Glasscheiben des Wäscheschranks und dem geölten Räuchereichenparkett geben den Räumen eine schlichte Eleganz.

2005

Die Aufgabe der Umbauplanung war, das Wohnhaus aus den 70er Jahren zu einem seniorengerechten und komfortablen Altersruhesitz umzubauen. Vorraussetzung dafür war die Planung eines neuen Eingangs im UG, der Umbau des Garagengebäudes und die Neugestaltung der Aussenanlagen.

Die Planung des neuen Eingangs- und Garagengebäudes sowie die Reorganisation und Umbauplanung von Unter- und Erdgeschoss stehen im direkten Zusammenhang mit den im Jahr 2004 abgeschlossenen Umbauarbeiten des Dachgeschosses. Der dabei neu entstandene Schlaf- und Badebereich ermöglicht eine Umorganisation des vorhandenen Erdgeschosses. Weiterhin sollte im UG eine neue Eingangssituation sowie ein separates Gästeappartement geschaffen werden. Die Planung sieht vor, durch Wegfall einer Garage der dreigeteilten Anlage einen überdachten, klaren Eingang mit Toranlage und seitlich angelagertem Geräteraum zu schaffen. Dieser wird über einen in die Aussenanlage (Neuplanung u.a. mit japanischem Garten) integrierten Fussweg mit dem Hauptzugangverbunden. Der Eingangsbereich im UG bietet neben einer ,‘eingepassten’ Garderobenlösung ausreichend Platz für liebgewonnene Möbelstücke und lässt durch die grosszügige Verglasung der Eingangsfront viel Licht in die neue ‘Visitenkarte’ des Hauses. Der neue Bereich des UG wird von einem Gästeappartement ergänzt, das nicht nur über einen reinen Schlafplatz, sondern auch über ein verfügt. Die Unterbringung einer Pflegekraft wäre hier möglich. Über das Treppenhaus gelangt man in das in verschiedene Zonen unterteilte Erdgeschoss. Medien- und Wohnbereich sowie Esszimmer und Küche ordnen sich links und rechts vom vorhandenen Kaminblock an, der als zentrales Gestaltelement bewahrt und freigestellt wird. Eine detaillierte Planung von Küche und Hauswirtschaftsküche sowie ein barrierefreies Duschbad mit WC erweitern den Rahmen der Planungsleistungen. Neben der funktionalen Umorganisation der beiden Etagen stand der Wunsch nach einem einheitlichen Gestalt- und Materialkonzept im Vordergrund: Bodenbeläge (Travertin) und Wandbekleidungen, Einbaumöbel und Sanitärplanung gehen Hand in Hand mit der Sanierung der Fassade.

Eine komplette Verschieferung und die Dachbekleidung runden das Gesamt bild ab und korrespondieren so mit dem Eingangs- und Garagengebäude.

Bequemes Wohnen im Alter mit Komfort - der Umbau des Dachgeschosses zum neuen Schlaf- und Badebereich des Hauses schliesst neben den rein technischen Renovierungsmassnahmen auch eine grundlegende Umgestaltung und Neuzonierung des Geschosses mit ein. Der neue Bade- und Erholungsbereich passt sich optmiert in den Dachraum ein. Ankleide-, Arbeits- und Schlafzimmer komplettieren die erste Stufe des Dachumbaus.

Die sorgfältige Planung mit den Parametern des Bestands und eine konsequente Ausführung bis ins Detail führen zu einer besonderen Ästhetik. Das Spiel des Glasmosaiks im Licht, der spannungsvolle Kontrast zwischen den mattweissen Glasscheiben des Wäscheschranks und dem geölten Räuchereichenparkett geben den Räumen eine schlichte Eleganz.

Gemeindezentrum der Thomasgemeinde

MA-Neuhermsheim 2003

Wettbewerb 1. Stufe

In der städtebaulich undefinierten Situation schafft sich das neue Gemeindezentrum eine eigene Identität und präsentiert sich selbst- bewusst gegenüber seinem Umfeld.

Innerhalb der städtebaulich diffusen Nachbarschaft  und einer von Verkehrsstraßen begrenzten Grundstückssituation bedarf das neue Gemeindezentrum einer eigenständigen, auf sich bezogenen Struktur. Hier entsteht ein Ort der Ruhe und Besinnung, aber auch Raum für Begegnung und Feiern: nach dem sonntäglichen Gottesdienst lassen sich hier ungestört die ersten Sonnenstrahlen genießen und ein Boule-Spiel unter dem schützenden Blätterdach des Platanenhains vollendet den Vormittag.

Die umlaufende Rahmenstruktur fasst Baukörper und Freiflächen zu einer Einheit zusammen. Hier hinein eingebunden findet der Glockenturm in Verlängerung zum Sakralraum und in nächster Nähe zum Eingang seinen Platz.

Aus der flachen, rahmenden Dachhaut stößt der Sakralraum mit einer Verkleidung aus vorpatiniertem Kupferblech hervor. Er definiert die stadträumlich notwendige Gebäudeecke und hebt sich in seiner Materialität selbstbewusst vom heterogenen Umfeld ab. Durch die sensible Lichtführung von oben erhält der großzügige Sakralraum im Inneren seine eigene Identität und Atmosphäre. Über das Foyer lässt er sich beliebig erweitern, die Nebenräume bedienen sowohl kleine als auch große Veranstaltungen. Ein integriertes Freilufttheater verbindet die Gruppen- mit den Jugendräumen und öffnet die Bühne für Aufführungen und Kommunikation.

In den Innenräumen dominieren die warmen Holztöne der Wandverkleidungen und die großzügigen Glasflächen, die den Blick nach außen ermöglichen und Tageslicht nach innen lassen.

Neubau der Hauptfeuerwache und Leitstelle

Karlsruhe

Wettbewerb 2010

Auf dem schmalen, längsgerichteten Grundstück schlagen wir einen kompakten, schlanken Gebäuderiegel für die Feuerwache und einen separaten Kopfbau für die Leitstelle vor. Die beiden Gebäude sind so unabhängig voneinander und ohne gegenseitige Beeinträchtigung zu realisieren.

Büroüberbauung Flughafen

Frankfurt/ Main 1990

Wettbewerb   e.W.

Im Rahmen der Maßnahmen zur Modernisierung und Erweiterung des Flughafens ist beabsichtigt die Besucherterrassen östlich und westlich des dominanten Büroriegels zu überbauen.

Um der immer größer werdenden Frequentierung des Flughafens Rhein-Main gerecht zu werden, gilt es den internen Ablauf, die Zugänge zu Besucherterrassen, Galerien, Ausstellungs- und Vortragsräumen - die differenzierten Nutzungsbereiche und deren Erschließung - neu zu ordnen und organisieren.

Ziel ist es, keine neue Struktur - keine neue Architektur - zu entwickeln, sondern die Bestehende zu respektieren und aufzuwerten.

Dies geschieht in der Aufnahme der bestehenden Linearstruktur des Hauptgebäudes und der vorhandenen vertikalen Konstruktionselemente unter Berücksichtigung der zwingenden Betriebsabläufe.

Die Fassadengestaltung wird von der besonderen Lage und der Ausrichtung des Büroquaders beeinflusst.

Auf Grund der Lage in geräuschvoller Kulisse, wird eine mehrschichtige, dem modernen Bürobaus gerecht werdende Fassade vorgesehen. Vorgelagert vor eine Pfosten-Riegel-Leichtmetall-Konstruktion verleihen die horizontal angeordneten Metall-Lamellen dem Gebäude die äußere Gestalt und das Erscheinungsbild - den architektonischen Charakter -

Der technische Ausbau des Gebäudes und der Büroräume ist unter den Gesichtspunkten der Wirtschaftlichkeit und der Variabilität der Anforderungen besonders behandelt, und wird weitestgehend an das bestehende Netz angeschlossen. Zur Durchlüftung der Räume wird ein Quell-Lüftungs-System zur Vermeidung von Zugluft vorgeschlagen, die zu erwartenden hohen Kühllasten werden über raumweise regelbare Kühldecken abgefahren. Weiterhin ist die Ausstattung der Büroräume für Bildschirm-Arbeitsplatz-Bedingungen ausgerichtet.

Rathausumfeld und Bürgersaal

Vaterstetten 2003

Wettbewerb 1. Stufe

Die Gebäudestruktur unterstreicht die Idee eines räumlich verdichteten Ortskerns und berücksichtigt eventuelle zukünftige Entwicklungen im Bereich der zurzeit noch landwirtschaftlich genutzten Fläche.

Der Bereich um die zu entwickelnde neue Ortsmitte von Vaterstetten steht im Kontext einer weitgehend homogenen Einzelhausbebauung. Ausgangspunkt für den Entwurf ist der Wunsch, Rathaus und Kirche mit einem angemessenen Marktplatz zu verbinden, um den Ortskern neu definieren zu können.

Auf der Ostseite des Marktplatzes wird das vorhandene Ensemble durch das Bürgerhaus ergänzt, Richtung Norden flankieren Gebäude mit öffentlichen Nutzungen das Rathaus. Thematisch in engem Zusammenhang mit der Verwaltung befindet sich die Polizei auch in räumlicher Nähe zur Rathauserweiterung. Zum Platz hin werden Läden und gewerbliche Nutzungen ergänzt. Im nördlichen Bereich wird die angestrebte Nutzungsmischung durch eine verdichtete Wohnbebauung erzielt. Gegenüber dem Wohnbereich liegt ein Grünzug, der im Osten an das Wettbewerbsgebiet anschließt. Neben den eher introvertierten, privaten Grünflächen innerhalb der Wohnstruktur (Höfe, Loggien und Dachterrassen) bietet sich somit eine großzügige Naherholungsmöglichkeit.

Die von ihrer Nachbarschaft unabhängige, eigenständige Struktur der neuen Bebauung hebt sich von der vorhandenen Einzelhausbebauung klar ab, bezieht sich aber in ihrer Höhenentwicklung auf die Umgebung. Mit der Nutzungsmischung wird dem Wunsch nach einer belebten Ortsmitte Rechnung getragen. Publikumsintensive Funktionen tragen darüber hinaus zu einer Aktivierung des Platzes außerhalb der Marktzeiten bei: Neben den Läden, dem Rathaus und der Kirche belegen das Zentrum aktiver Bürger und die beiden Gastronomieeinrichtungen die andere Platzseite. Der Marktplatz bietet Raum für Kirchfest und Wochenmarkt, ist ein Treffpunkt für Vaterstetten und stellt eine Plattform für vielerlei Aktivitäten dar. Zusätzlich zur Freiraumgestaltung mittels Bänken, Wasserbecken und Baumgruppen, erhöht die Außenterrasse des Bistros die Attraktivität der Ortsmitte. Den drei bestehenden Gebäuden wird die Bürgerhalle - und das damit zur räumlichen Einfassung des Marktplatzes benötigte vierte Element - hinzugefügt. Die Zweigeschossigkeit der Halle ordnet sich den beiden Solitären Rathaus und Kirche unter. Der Bürgersaal selbst öffnet sich mit seiner Hauptfassade zum Platz, ein Rücksprung der Fassade markiert den Eingang und schafft einen geschützten, überdachten Vorbereich. Im Eingangsfoyer, das sich auch als Ausstellungsfläche nutzen lässt, befinden sich Kasse und Infotheke sowie der Zugang zu Tiefgarage und Servicebereich. Das Zentrum aktiver Bürger und die Musikschule sind an der Nordseite des Gebäudes untergebracht und erhalten einen vom Bürgersaal unabhängigen Eingang.

Innerhalb der gewählten Gebäudestruktur lassen sich neben den momentan angedachten Nutzungen auch thematische Änderungen realisieren: Durch Kopplung der einzelnen Bebauungsmodule ist sowohl Wohnungs- wie auch Büro- oder Dienstleistungsraum vorstellbar. Darüber hinaus bleibt der Grad an Dichte oder Offenheit einer hier bewusst gewählten hohen Ausnutzung durchaus flexibel.

In ihrem momentanen Verlauf zerschneidet die Möschenfelder Straße das Wettbewerbsgebiet und verhindert so seine optimale Zonierung. Eine Fassung des Marktplatzes über die Hauptverkehrsstraße hinweg erscheint eher problematisch. Dem wird mit der Verlegung der Straße an den östlichen Rand begegnet. Ein neu installierter Kreisel verspricht einen ruhigen Verkehrsfluss. Die Mendelsteinstraße ist im gesamten Gebiet als verkehrsberuhigte Zone angedacht. Die Überlagerung von Straße und Platz drückt sich im Bereich südlich des Rathauses in einem Belagswechsel aus. Flächen für den ruhenden Verkehr sind entlang der Möschenfelder Straße und in der Tiefgarage unter dem Bürgerhaus vorgesehen. Durch eine Konzentration oberirdischer Stellplätze lassen sich die Verkehrsbewegungen innerhalb des Wettbewerbsgebietes deutlich einschränken. Kurzzeitparken bleibt weiterhin möglich. Den Läden und Dienstleistungseinrichtungen, der Polizei sowie den Wohnstraßen werden eigene Stellplätze zugeordnet.

Dreifachsporthalle, Schulräume und Jugendclub Uhlandschule

Nürnberg

Wettbewerb 2009

Ein kompakter, quadratischer Baukörper vereint Sportflächen, Schulräume und Einrichtungen der Kinder- und Jugendarbeit in direktem funktionalem Bezug zur südwestlich gelegenen Uhlandschule.

Kindergarten

Homberg / Ohm

Wettbewerb 1992

Tierarztpraxis

Hanau 2008

Haus Rauch

Leipzig Burghausen 1993

Produktions-, Forschungs-, und Verwaltungsgebäude

Muegge Electronic

Reichelsheim 2008

Bauherr: Muegge Electronic

Projektstudie 2008

Aufgrund der aktuellen betrieblichen Entwicklung des Unternehmens beabsichtigt die Muegge Electronic GmbH in nächster Zeit den 2. BA zu realisieren und so ihre räumlichen Kapazitäten zu verdoppeln.

Neubau Kreisverwaltung Nordwestmecklenburg

Grevesmühlen 1998

Wettbewerb 1.+2. Stufe / e.W.

Der Neubau steht im Dialog mit der denkmalgeschützten Malzfabrik und bildet ein harmonisches Gegenüber von Alt und Neu, in dessen Zwischenraum ein Binnenbereich mit neuen städtebaulichen Qualitäten entsteht.

Der Landkreis Nordwestmecklenburg beabsichtigte, durch einen Neubau die bereits vorhandenen Verwaltungsflächen in der Malzfabrik Grevesmühlen zu erweitern und damit die zu diesem Zeitpunkt dezentral angeordneten Abteilungen an einem Ort zusammenzulegen. Das Grundstück befindet sich in einer räumlich unstrukturierten Situation am Stadtrand. Geprägt ist der Ort zum einen durch die umgenutzte Malzfabrik, zum anderen durch die benachbarte kleinteilige Wohnbebauung und die angrenzenden weitläufigen Grünflächen. Der Neubau der Kreisverwaltung fungiert als vermittelndes Element zwischen dem massigen Volumen der Malzfabrik und der räumlich diffusen Umgebung. Die Anordnung der Baukörper fasst die äußeren Straßenkanten und schafft zwischen Malzfabrik und Neubau eine Hofsituation. Die Zugänge des neuen Ensembles von der Stadt und den Parkplätzen aus werden durch die geschwungene Bauform markiert.

Handwerkskammer

Wiesbaden

Wettbewerb 1999

Sozialzentrum

A-Zirl

Wettbewerb 2003

Die Anordnung der Wohnbereiche um den großen Innenhof unterstützt den Gemeinschaftsgedanken und erlaubt es gleichzeitig, den natürlichen Grünraum einzubeziehen.

Wohnen im „eigenen Haus“

Grundgedanke für den Entwurf 'Sozialzentrum Zirl' ist die Schaffung eines Gebäudes, das den Senioren bei Absicherung, Unterstützung und Pflege das Gefühl des „Wohnens im eigenen Haus“ vermittelt. Der klare, kompakte Baukörper fasst inhaltlich drei Einzelhäuser mit jeweils eigener Pflegestation zusammen und ist durch ein einfaches Erschließungs- und Wegesystem geordnet.

Mit der sinnfälligen Platzierung im nordöstlichen Bereich des Grundstücks wird den typischen Merkmalen: Topographie, Ausrichtung, Belichtung und Besonnung, Rechnung getragen. Unter Einbeziehung des westlichen Nachbargrundstücks  entsteht mit den neu geschaffenen, nach Südwesten orientierten Park- und Grünflächen ein ganzheitliches Gestaltungs-konzept.  Unterstrichen wird der Entwurfsgedanke durch die Bauform, die Gruppierung um einen großen, nach Süden gerichteten Innenhof und das räumliche 'Abheben' der Wohnbereiche.

Gemeinschaftliches Leben, Wohnküche mit Wintergarten und Terrasse, direkt angeschlossene Pflegestützpunkte, Rückzugsmöglichkeiten in den privaten Wohn-/Schlafbereich, Verabredungen in der Cafeteria, Aufenthalte in wintergartenähnlichen Bereichen mit Ausblick in die Bergwelt, sowie die Teilnahme an allgemeinen Aktivitäten lassen eine Atmosphäre des Wohlbefindens aufkommen. Die Aufteilung in überschaubare Einheiten - jeweils 10 Zimmer pro Ebene / 20 pro Station - erleichtern die Orientierung und lassen so „nachbarschaftliche Beziehungen“ zu.

Die Verwaltung mit Besprechungs- und Beratungsbereich ist über den Haupteingang im EG direkt zu erreichen, eine Störung des Wohnbereichs wird so vermieden. Der im östlichen Untergeschoss befindliche Küchentrakt lässt sich über die Tiefgarage sehr einfach andienen, die Lager und Technikräume sind im westlichen Keller untergebracht.

Im Rahmen des vorliegenden Entwurfskonzeptes erscheint dem Verfasser eine Erweiterung der Tiefgarage in südlicher Richtung sinnvoll. Die bestehende Feuerwehrzufahrt auf dem Nachbargrundstück bleibt so unangetastet. Ohne großen Aufwand ist in Teilbereichen eine Erhöhung der Stellplätze von 31 auf 42 möglich  (11 Doppelparker).

Außenanlagen

Dem Geländeverlauf entsprechend orientiert sich der Außenraum nach Südwesten zur Sonne hin. Eine sanft geschwungene Natursteinmauer grenzt den oberirdischen Parkierungsstreifen zum höher gelegenen Garten hin ab. Innerhalb der Gebäudeform entsteht ein geschützter Terrassenbereich, der sich durch Öffnen der Fassade mit der Seniorenstube sowohl räumlich (Sommer) als auch optisch (Winter) verbindet. Der natürliche Grünzug „fließt“ ohne Hindernis bis in das offen gestaltete Erdgeschoss.

Materialien

Eine helle und freundliche Atmosphäre vermitteln die vorgesehenen natürlichen Materialien: Rahmen aus lasiertem Sichtbeton (Leichtbeton), Holzverkleidungen (z.B. Lärchenschindelung), mineralische, pastell abgetönte Wandbeläge, rutschsichere Holzpflaster-böden.

Die reliefartige Ausformulierung der Fassade des ersten und zweiten Obergeschosses bewirkt eine spielerische Tiefenwirkung und nimmt so dem geradlinigen Ensemble die Strenge.

Die Holz/LM-Konstruktion der großflächigen Fassadenteile erlaubt Ein-/ und Ausblicke, das Leben im Sozialzentrum wird nach außen ablesbar, „Schwellenängste“ werden vermieden.

Die Flurzonen im Wohnbereich sind durch die Rücksprünge der Türen differenziert, Ausblicke an den Enden der Flure in alle Himmelsrichtungen erleichtern die Orientierung.

Auf die Anforderungen der ökologischen Bestimmungen wird überwiegend mit passiven Mitteln, insbesondere über die Ausbildung der Gebäudehülle, reagiert. Darüber hinaus sind auf der Dachfläche des nach Süden orientierten „Langhauses“ alle Möglichkeiten zur direkten Ausnutzung von Sonnenenergie in verschiedenen Varianten denkbar.

Vorgeschlagen wird eine extensiv begrünte Flachdachkonstruktion (alt.: eine solide, flachgeneigte Dachkonstruktion mit Metalleindeckung).

Zentralbibliothek der Medizin

Köln

Wettbewerb 1991

Völklinger Strasse

Düsseldorf

Wettbewerb 1990

Mehrzweckhalle

Reichelsheim 1990

Wettbewerb - engere Wahl

Schwetzingen

Stadthalle

Wettbewerb 1991

Stadthalle

Oppenheim

Wettbewerb1991
